2013年中考复习简单机械

1 中考物理《简单机械》复习题

1.如图所示，小丽用滑轮组匀速提升一个重为600N的物体，物体上升的速度为0.1m/s，人拉绳的力F为250N，不计绳重和摩擦，下列说法不正确的是（ ）

A．人拉绳做功的功率为75W

B．滑轮组的机械效率为80%

C．绳子自由端移动的速度为0.3 m/s

D．动滑轮重为100N

2.如图甲所示，长1.6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一拉力﹣﹣位移传感器竖直作用在杆上，并能使杆始终保持水平平衡．该传感

器显示其拉力F与作用点到O点距离x的变化关系如图乙所示．据图可知金属杆重（ ）

A．5N

B．10N

C．20N

D．40N

3.如图所示，不计摩擦，把重G =16N的物体匀速提起所用的拉力F =10N，则关于该动滑轮的说法中错误的是（ ）

A．动滑轮重4N

B．使该用动滑轮要费距离

C．该动滑轮的机械效率为80%

D．提升物体的速度越快，机械效率越高

4.如图所示，利用轻质滑轮组匀速拉动水平地面上重为300N的物体，拉力F的大小为30N。若物体和地面之间的摩擦力大小为45N，则A处的拉力大小和滑轮组的机械效率分别为（ ）

A．45N、50％

B．45N、75％

C．60N、50％

D．60N、75％

5.n个动滑轮和一个定滑轮组成滑轮组，每个动滑轮的质量与所悬挂的物体质量相等．不计一切摩擦和绳的重力，滑轮组平衡时拉力大小为F，如图所示．若在图示中再增加一个同样质量的动滑轮，其它条件不变，则滑轮组再次平衡时拉力大小为（ ）

A．

B．F

C．F

D．F 2 6.如图所示，不计摩擦，把重G =16N的物体匀速提起所用的拉力F =10N，则关于该动滑轮的说法中错误的是（ ）

1 / 21 2013-2022北京中考真题物理汇编

简单机械

一、单选题

1．（2021·北京·中考真题）图示的四种工具中，正常使用时属于费力杠杆的是（ ）

园艺剪

A 筷子

B 瓶盖起子

C 核桃夹

D

2．（2020·北京·中考真题）如图所示，正在使用的四种工具，属于费力杠杆的是（ ）

羊角锤

A 核桃夹

B 园艺剪

C 食品夹

D

3．（2019·北京·中考真题）图所示的用具中，在使用时属于费力杠杠的是

筷子

A 瓶盖起子

B 撬棒

C 核桃夹

D

4．（2017·北京·中考真题）图 3 所示的工具中，在使用时属于费力杠杆的是

羊角锤

A 核桃夹子

B 撬棒

C 食品夹子

D

5．（2016·北京·中考真题）下图所示的工具中，在使用时属于费力杠杆的是 2 / 21

A B C D

6．（2015·北京·中考真题）图所示的四种情景中，所使用的杠杆属于省力杠杆的是（ ）

筷子

A 钓鱼竿

B 羊角锤

C 古代捣谷用具

D

7．（2013·北京·中考真题）如图是利用滑轮组匀速提升水中圆柱体M的示意图，滑轮组固定在钢架上，滑轮组中的两个滑轮质量相等，绕在滑轮组上的绳子能承受的最大拉力为900N，连接圆柱体M与动滑轮挂钩的绳子能承受的最大拉力为3000N。圆柱体M高为3m，底面积为0.02m2，密度为34.510kg/m3。在绳端拉力F作用下，圆柱体M从其下表面距水面15m处匀速上升到其上表面与水面相平的过程中用了3min，在这个过程中，拉力F的功率为160W，滑轮组的机械效率为，钢架对定滑轮的拉力为T。在圆柱体M被缓慢拉出水的过程中，圆柱体M的下表面受到水的压强为p。不计绳重、轮与轴的摩擦及水的阻力，g取10N/kg。下列选项中正确的是

A．压强p的最小值为15000Pa

B．拉力T的大小为2700N

C．拉力F的大小为640N

D．滑轮组的机械效率为90%

二、多选题

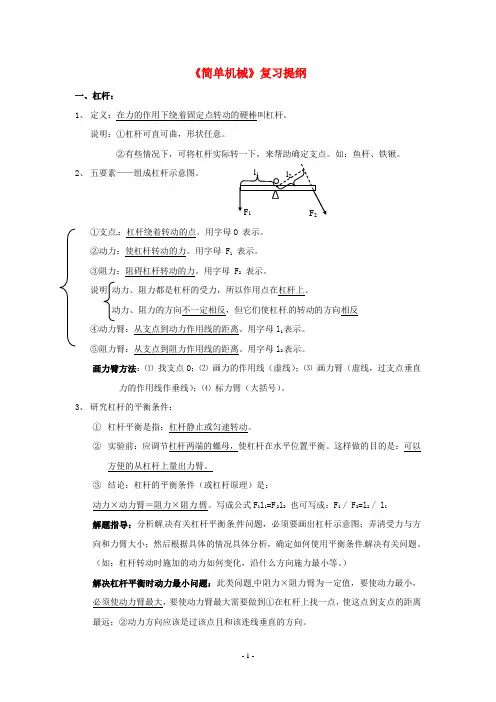

- 1 - 《简单机械》复习提纲

一、杠杆：

1、 定义：在力的作用下绕着固定点转动的硬棒叫杠杆。

说明：①杠杆可直可曲，形状任意。

②有些情况下，可将杠杆实际转一下，来帮助确定支点。如：鱼杆、铁锹。

2、 五要素——组成杠杆示意图。

①支点：杠杆绕着转动的点。用字母O 表示。

②动力：使杠杆转动的力。用字母 F1 表示。

③阻力：阻碍杠杆转动的力。用字母 F2 表示。

说明 动力、阻力都是杠杆的受力，所以作用点在杠杆上。

动力、阻力的方向不一定相反，但它们使杠杆的转动的方向相反

④动力臂：从支点到动力作用线的距离。用字母l1表示。

⑤阻力臂：从支点到阻力作用线的距离。用字母l2表示。 画力臂方法：⑴ 找支点O；⑵ 画力的作用线（虚线）；⑶ 画力臂（虚线，过支点垂直力的作用线作垂线）；⑷ 标力臂（大括号）。

3、 研究杠杆的平衡条件：

① 杠杆平衡是指：杠杆静止或匀速转动。

② 实验前：应调节杠杆两端的螺母，使杠杆在水平位置平衡。这样做的目的是：可以方便的从杠杆上量出力臂。

③ 结论：杠杆的平衡条件（或杠杆原理）是：

动力×动力臂＝阻力×阻力臂。写成公式F1l1=F2l2 也可写成：F1 / F2=l2 / l1

解题指导：分析解决有关杠杆平衡条件问题，必须要画出杠杆示意图；弄清受力与方向和力臂大小；然后根据具体的情况具体分析，确定如何使用平衡条件解决有关问题。（如：杠杆转动时施加的动力如何变化，沿什么方向施力最小等。）

解决杠杆平衡时动力最小问题：此类问题中阻力×阻力臂为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到①在杠杆上找一点，使这点到支点的距离最远；②动力方向应该是过该点且和该连线垂直的方向。 O

F1 l1 l2

F2

- 2 - 4、应用：

名称 结 构

特 征 特 点 应用举例

省力

杠杆 动力臂

大于

阻力臂 省力、

费距离 撬棒、铡刀、动滑轮、轮轴、羊角锤、钢丝钳、手推车、花枝剪刀

1 / 3 中考物理简单机械复习教案

教学目标：

1、复习杠杆与滑轮的知识

2、学会知识的整理与归纳 教学重点与难点：

杠杆和滑轮的知识复习

课前准备：

导学案

板块 展开教学的任务性问题串设计 学生活动串设计 目标达成反馈串设计

板块一：基本概念整理 问1．杠杆是一根怎样的棒？

问2．什么是支点、动力、阻力、动力臂、阻力臂？

问3．杠杆平衡的条件是什么？表达式有哪两种写法？这个平衡条件也就是阿基米德发现的杠杆原理。

问4．三种杠杆的特点是什么？

问5．定滑轮特点是什么？（实 质是个什么杠杆）

问6．动滑轮特点是什么？(实质是动力臂为阻力臂二倍的杠杆)

问7．滑轮组：使用滑轮组时,滑轮组用几段绳子吊着物体,提起物体所用的力就是物重的____________。

思考

思考 代表回答

巩固杠杆的定义、五要素、平衡条件及杠杆的分类

代表回答

巩固定滑轮与动滑轮的特点

板块二：例题分析 问1：如图所示，所使用的杠杆属于费力杠杆的是

问2：如图，工人用撬棍撬起石块，O为支点．(1)画出阻力F2的力臂L2．

(2)画出工人在A点施加的最小动力F1的示意图．

问3：用图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法。

思考

独立作图

独立作图

代表回答

能记住一些常见杠杆的类型

补充：请列举一些生活中的省力、费力杠杆

代表板演

巩固最小力的特点及作图方法

代表板演，教师巡视，巩固根据已知条件画出滑轮组的绕线方法

2 / 3

问4：如图10所示，重为G的物体放在水平面上，用力F使其翻转，请画出物体重力示意图和力F的力臂。

问5：如图所示是列车上常用的手推车，车内货物均匀摆放．车前行时，需经过障碍物．当车的前轮遇到障碍物A时，售货员向下按扶把，这时手推车可以视为杠杆，若手推车和货物总重200N，动力臂和阻力臂之比为2：3，则服务员作用在扶把上的动力为____________ N. 当后轮遇到障碍物A时，售货员竖直向上提扶把，这时支点是____________（选填“A”、“B”或“C”）点，这种情况下，手推车可以视为____________杠杆（选填“省力”或“费力”）．
