2020中考复习 物理经典考题训练——专题四十：简单机械

2020中考人教物理：简单机械复习题含答案复习：简单机械1、如图是一个指甲剪的示意图,它是由三个杠杆ABC、OBD和OED组成.用它剪指甲时,属于省力杠杆的是（）A. ABC B OBD C. OED D.三个都是【答案】A2、如图所示，杠杆处于平衡状态，若在两边的钩码下，各加一个同样的钩码，则：( )A．杠杆仍保持平衡 B．杠杆A端下降C．杠杆B端下降D．无法判断【参考答案】B3、某人用70牛的力提起了230牛的重物，那么他可能使用了（）A．一个定滑轮B．一个动滑轮C．一个定滑轮和一个动滑轮组成的滑轮组D．一根杠杆【参考答案】D4、如图所示，物体A、B的重分别为20 N、10 N，滑轮重和滑轮与绳子间的摩擦忽略不计，此时物体A在水平面上向右做匀速直线运动．若用力F向左拉物体A，使物体A向左做匀速直线运动，则()第*题图A. F ＝20 NB. F ＝10 NC. F ＝5 ND. F ＝30 N【答案】B 【解析】无外力时，如解图甲，A 匀速向右运动，受力平衡，拉力等于摩擦力，f 1＝F 1＝12GB ＝5 N ；当有外力时，如解图乙，A 匀速向左运动同样受力平衡，拉力F 2＝F 1＋f 1＝10 N. 故选 B.甲乙第*题解图 5、如图所示，要使杠杆处于平衡状态，在A 点分别作用的四个力中，最小的是（ ）A ．F1B ．F2C ．F3D ．F4【参考答案】B6、如图所示，弹簧测力计和细线的重力不计，一切摩擦不计，重物的重力G=10 N ，则弹簧测力计A 和B 的读数分别为（ ）F2 F1 F3F4A．10 N，20 N B．10 N，10 NC．10 N，0 D．0，0【参考答案】B7、如图所示，物重为G的物体在不同简单机械中均处于平衡状态(不计机械自重和摩擦)，拉力F1、F2、F3、F4的大小关系是()第*题图A. F2<F3＝F4<F1B. F2<F4<F1<F3C. F4＝F2<F1<F3D. F4<F2<F3<F1【答案】B 【解析】不计机械自重及摩擦，第一幅图中设每小格长度为L，则L1＝3L，L2＝3L，由F1L1＝GL2可得F1＝G；第二幅图中有三段绳子提升物体，则F2＝13G；第三幅图中两段绳子中的拉力均为G，则向上提升滑轮的力F3＝2G；第四幅图中沿斜面匀速拉动物体，则有Gh＝F4s＝2F4h ，则有F4＝1 2G.即F2<F4<F1<F3.故选B.8、如图示AOB为轻质杠杆，B端挂重物G，A端分别作用四个方向力时，杠杆都能在图示位置平衡。

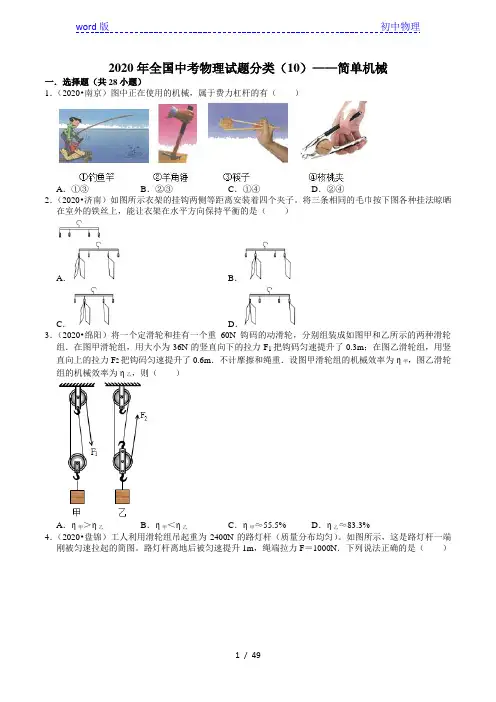

2020年全国中考物理试题分类（10）——简单机械一．选择题（共28小题）1．（2020•南京）图中正在使用的机械，属于费力杠杆的有（）A．①③B．②③C．①④D．②④2．（2020•济南）如图所示衣架的挂钩两侧等距离安装着四个夹子。

将三条相同的毛巾按下图各种挂法晾晒在室外的铁丝上，能让衣架在水平方向保持平衡的是（）A．B．C．D．3．（2020•绵阳）将一个定滑轮和挂有一个重60N钩码的动滑轮，分别组装成如图甲和乙所示的两种滑轮组．在图甲滑轮组，用大小为36N的竖直向下的拉力F1把钩码匀速提升了0.3m；在图乙滑轮组，用竖直向上的拉力F2把钩码匀速提升了0.6m．不计摩擦和绳重．设图甲滑轮组的机械效率为η甲，图乙滑轮组的机械效率为η乙，则（）A．η甲＞η乙B．η甲＜η乙C．η甲≈55.5% D．η乙≈83.3%4．（2020•盘锦）工人利用滑轮组吊起重为2400N的路灯杆（质量分布均匀）。

如图所示，这是路灯杆一端刚被匀速拉起的简图。

路灯杆离地后被匀速提升1m，绳端拉力F＝1000N．下列说法正确的是（）A．路灯杆一端刚被匀速拉起时，相当于费力杠杆B．路灯杆离地后，受到的拉力小于2400NC．路灯杆离地后，绳端拉力F做的功为1000JD．路灯杆离地后，滑轮组的机械效率为80%5．（2020•广西）《墨经》最早记述了杆秤的杠杆原理，“标”“本”表示力臂，“权”“重”表示力，如图所示，杆秤在水平位置平衡，以下说法正确的是（）A．“重”增大时，N端上扬B．“权”增大时，M端上扬C．“权”向右移时，N端下沉D．提纽向右移时，M端上扬6．（2020•百色）如图所示的工具，正常使用时属于费力杠杆的是（）A．核桃夹B．筷子C．瓶起子D．钳子7．（2020•甘孜州）某实验小组分别用如图所示的甲、乙两个滑轮组（每个滑轮重相同）在相同时间内把重物G提升相同高度。

若F1和F2大小相等，不计绳重及摩擦，下列说法正确的是（）A．力F1和F2做功的功率相同B．力F1和F2做的总功相同C．两个滑轮组机械效率一样大D．甲滑轮组的机械效率比乙滑轮组高8．（2020•株洲）一根粗细均匀的木棒，斜靠在竖直墙壁上。

2020中考人教物理复习：简单机械及答案专题：简单机械1、如图所示，有一轻质木板（质量可忽略不计）长为、右端放一重为的物块，并用一竖直向上的力拉着，左端绕点转动，当物体向左匀速滑动时，木板始终在水平位置保持静止，则下列表示拉力与物块运动时间的关系图中，正确的是A． B．C．D．2、如图所示,活塞式抽水机手柄可以看成是绕O点转动力的杠杆,它在动力F1和阻F2的作用下,处于平衡状态,则（）A.F1·OC=F2·OAB.F1·OD=F2·OBC.F1·OE=F2·OAD.F1·OE=F2·OB3、如图所示，弹簧测力计和细线的重力不计，一切摩擦不计，重物的重力G=10 N，则弹簧测力计A和B的读数分别为（）A．10 N，20 N B．10 N，10 NC．10 N，0 D．0，04、图甲中用力F1水平拉着重为G的物体在水平路面上匀速移动s的距离.图乙中用动滑轮拉着它也在同一路面上匀速移动s 的距离,水平拉力为F2.使用动滑轮的过程中（ ）A.总功为W 总=F2SB.有用功为W 有=GsC.机械效率为η=SF 2G22 D,额外功为W =2F2S-F1S5、如图所示,杠杆OAB 能绕O 点转动,在A 点挂重物G ,为保持杠杆在水平位置平衡,在B 点分别作用的四个力中最小的是 （ ）A. F1 B F2 C. F3 D.F46、有若干个质量相等的钩码，如图所示，若要使滑轮组处于静止状态，则图中的虚线框内悬挂钩码的个数是（不计摩擦、滑轮和绳的重力）（ ）A ．1个B ．2个C ．3个D ．4个7、(2019自贡)如图所示，物体A 、B 的重分别为 20 N 、10 N ，滑轮重和滑轮与绳子间的摩擦忽略不计，此时物体A 在水平面上向右做匀速直线运动．若用力F 向左拉物体A，使物体A向左做匀速直线运动，则()第*题图A. F＝20 NB. F＝10 NC. F＝5 ND. F＝30 N8、AC硬棒质量忽略不计,在棒的B、C两点施加力F1、F2,F2的方向沿OO线,棒在如图所示位置处于静止状态,则()212121FSSF.BFF.A=〈C.F1力臂小于S1D.F2方向沿OO线向下9、如图，利用轻质滑轮组匀速拉动水平地面上重为200N的物体，水平拉力F 的大小为20N．若不计绳子与滑轮组之间的摩擦，则物体受到的摩擦力大小为（）A．10N B．40N C．100N D．400N10、(2019江西)如图所示，物重为G的物体在不同简单机械中均处于平衡状态(不计机械自重和摩擦)，拉力F1、F2、F3、F4的大小关系是()第*题图A. F2<F3＝F4<F1B. F2<F4<F1<F3C. F4＝F2<F1<F3D. F4<F2<F3<F111、如图所示，轻质杠杆AB可绕固定点O在竖直平面内自由转动，A端用细绳通过滑轮悬挂着底面积为0.02m2的重物G．工人在B端施加一个大小为650N 竖直向上的推力时，重物对地面的压力恰好为零；当推力变为450N时，重物对地面的压强为5×103Pa；当重物对地面压强为8×103Pa时，工人对地面的压力为980N；则OA：OB＝，物体重力G＝，若当重物对地面压强为1.2×104Pa时，工人对地面的压力F＝（绳重及轮与轴的摩擦不计）12、如图所示，由n个动滑轮和一个定滑轮组成一个复式滑轮组，每个动滑轮质量为m，第一个滑轮上吊一个重为G的物体，则最末一级定滑轮上需施加的力F为。

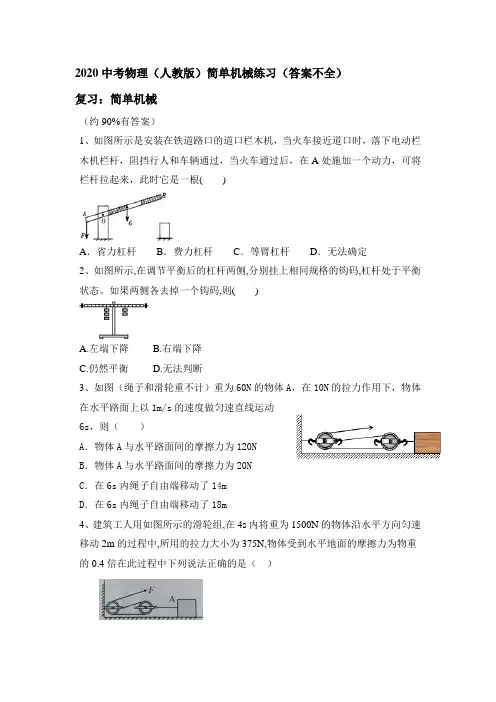

2020中考物理（人教版）简单机械练习（答案不全）复习：简单机械（约90%有答案）1、如图所示是安装在铁道路口的道口栏木机，当火车接近道口时，落下电动栏木机栏杆，阻挡行人和车辆通过，当火车通过后，在A处施加一个动力，可将栏杆拉起来，此时它是一根( )A．省力杠杆B．费力杠杆C．等臂杠杆D．无法确定2、如图所示,在调节平衡后的杠杆两侧,分别挂上相同规格的钩码,杠杆处于平衡状态。

如果两侧各去掉一个钩码,则()A.左端下降B.右端下降C.仍然平衡D.无法判断3、如图（绳子和滑轮重不计）重为60N的物体A，在10N的拉力作用下，物体在水平路面上以1m/s的速度做匀速直线运动6s，则（）A．物体A与水平路面间的摩擦力为120NB．物体A与水平路面间的摩擦力为20NC．在6s内绳子自由端移动了14mD．在6s内绳子自由端移动了18m4、建筑工人用如图所示的滑轮组,在4s内将重为1500N的物体沿水平方向匀速移动2m的过程中,所用的拉力大小为375N,物体受到水平地面的摩擦力为物重的0.4倍在此过程中下列说法正确的是（）A绳子自由端沿水平方向移动了6mB.物体受到的拉力为750N拉力F的功率为750WD滑轮组的机械效率为80%5、如图所示的生活用具中,使用时属于省力杠杆的是()6、（2019·江苏初三月考）某人用100N的力提起了350N的重物，那么他可能使用了（）A．一个定滑轮B．一个动滑轮C．一个定滑轮和一个动滑轮组成的滑轮组D．一个杠杆7、（多选题）如图所示，浸在水中的A物体的质量为3kg，B物体的质量为2kg，且整体处于静止状态，弹簧测力计自身重力不计。

下列说法正确的是（）A．弹簧测力计的示数为19.6NB．物体A浸在水中的体积为500cm3C．物体A处于平衡状态D．物体B受到的重力和B对绳的拉力是一对平衡力8、(2019·宁夏中考)下图是自卸车的示意图,车厢部分可视为杠杆,则下列分析正确的是()A.B点是支点,液压杆施的力是动力,货物重力是阻力B.B点是支点,物体A放在车厢前部可省力C.C点是支点,物体A放在车厢后部可省力D.C点是支点,物体A放在车厢前部可省力9、（2019·陕西西安市东城一中初三期中）关于图中的简单机械，说法正确的是（）A．图甲中的剪铁片剪刀的动力臂小于阻力臂，所以是省力杠杆；B．图乙中旗杆顶端装有动滑轮，利用它来升国旗，可以改变力的方向；C．利用图丙中的滑轮组提升重物，省功但费距离；D．利用图丁中的滑轮组提升重物，省力又能改变力方向。

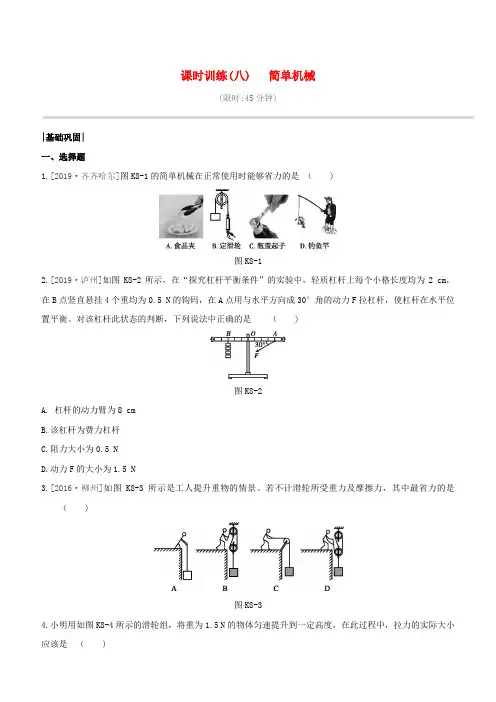

课时训练(八) 简单机械(限时:45分钟)|基础巩固|一、选择题1.[2019·齐齐哈尔]图K8-1的简单机械在正常使用时能够省力的是（)图K8-12.[2019·泸州]如图K8-2所示，在“探究杠杆平衡条件”的实验中，轻质杠杆上每个小格长度均为2 cm，在B点竖直悬挂4个重均为0.5 N的钩码，在A点用与水平方向成30°角的动力F拉杠杆，使杠杆在水平位置平衡。

对该杠杆此状态的判断，下列说法中正确的是（)图K8-2A. 杠杆的动力臂为8 cmB.该杠杆为费力杠杆C.阻力大小为0.5 ND.动力F的大小为1.5 N3.[2016·柳州]如图K8-3所示是工人提升重物的情景。

若不计滑轮所受重力及摩擦力，其中最省力的是（)图K8-34.小明用如图K8-4所示的滑轮组，将重为1.5 N的物体匀速提升到一定高度，在此过程中，拉力的实际大小应该是（)图K8-4A. 小于0.75 NB.等于0.75 NC.大于0.75 ND.等于0.5 N5.如图K8-5所示，用竖直向上的力F拉着杠杆OA的A端，从水平位置绕着支点O逆时针匀速转动到虚线所示的位置时，力F的大小会（)图K8-5A. 变大B.变小C.不变D.条件不足，无法判断6.[2018·巴中]如图K8-6所示，在轻质杠杆OA的中点悬挂一个重物，在右端施加一个始终与OA垂直的力F，由水平位置匀速提到如图虚线所示的位置，在这个过程中，拉力F的大小（)图K8-6A. 一直变大B.始终不变C.一直变小D.先变小后变大7.[2018·广西北部湾]在探究“杠杆平衡条件”实验中，杠杆在弹簧测力计拉力F作用下水平平衡，如图K8-7所示;现将弹簧测力计绕B点从a位置转动到b位置的过程中，杠杆始终保持水平平衡，则拉力F与其力臂的乘积变化情况是（)图K8-7A. 一直变小B.一直变大C.一直不变D.先变小后变大二、填空题8.[2019·盐城模拟]阿基米德首先总结了杠杆平衡条件，其内容是（用公式表示)。

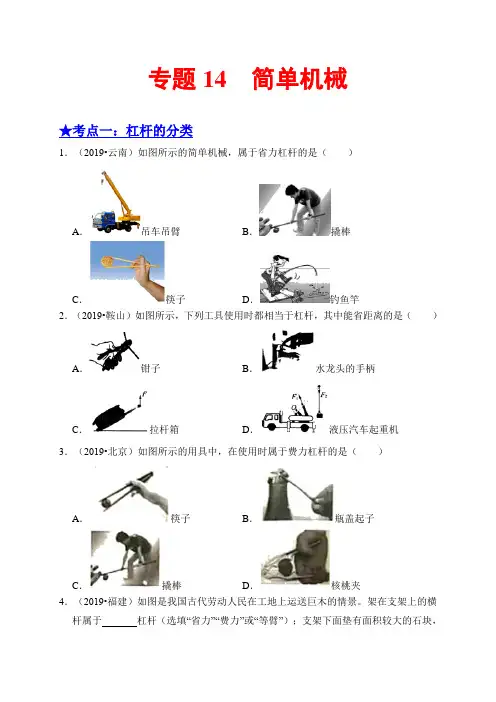

专题14 简单机械★考点一：杠杆的分类1．（2019•云南）如图所示的简单机械，属于省力杠杆的是（）A．吊车吊臂B．撬棒C．筷子D．钓鱼竿2．（2019•鞍山）如图所示，下列工具使用时都相当于杠杆，其中能省距离的是（）A．钳子B．水龙头的手柄C．拉杆箱D．液压汽车起重机3．（2019•北京）如图所示的用具中，在使用时属于费力杠杆的是（）A．筷子B．瓶盖起子C．撬棒D．核桃夹4．（2019•福建）如图是我国古代劳动人民在工地上运送巨木的情景。

架在支架上的横杆属于杠杆（选填“省力”“费力”或“等臂”）；支架下面垫有面积较大的石块，是为了对地面的压强（选填“增大”或“减小”）。

5．（2019•抚顺）如图所示为吃核桃时使用的一种工具“碎核桃杯”。

只要轻轻用力握下手柄，核桃坚硬的外壳就会被压碎。

“碎核桃杯”的手柄相当于一个（填“省力”、“等臂”或“费力”）杠杆；核桃的碎片在作用下落到杯底；杯的外壁比较粗糙，是为了增大与手之间的力，防止杯脱落。

★考点二：杠杆的平衡条件及其应用6．（2019•河南）如图开瓶器开启瓶盖时可抽象为一杠杆，不计自重。

下图能正确表示它工作示意图的是（）A．B．C．D．7．（2019•鄂尔多斯）如图轻杆（不计杠杆重力），O为支点，物重为30N，OA：AB＝1：2，在竖直向上的拉力作用下始终保持平衡状态。

下列说法，正确的是（）A．该杠杆与镊子类型相同B．图甲位置时，拉力大小为15NC．图甲位置时，若仅增加物重，则拉力的变化量与物重的变化量之比为3：1D．如图乙保持拉力方向不变，将轻杆匀速提到虚线位置，拉力不变8．（2019•哈尔滨）质地均匀杠杆，每个钩码重0.5N，下列操作中可以使杠杆在水平位置平衡的是（杠杆上有等间隔的刻度）（）A．B．C．D．9．（2019•青岛）如图为探究杠杆平衡条件的实验装置，杠杆平衡时，钩码对杠杆的阻力F2＝10N，阻力臂l2＝20cm，测力计示数F1＝25N，则动力臂l1为（）A．15cm B．8cm C．50cm D．80cm 10．（2019•沈阳）如图所示，用一个直杆把飞机机翼模型固定在轻质杠杆上，直杆始终与杠杆垂直。

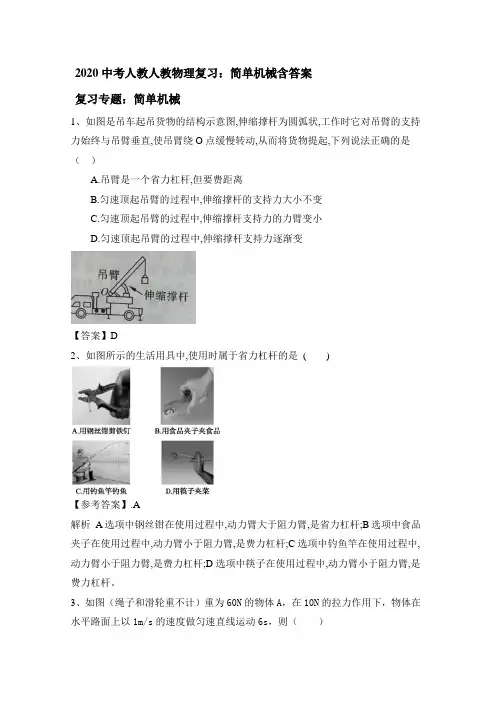

2020中考人教人教物理复习：简单机械含答案复习专题：简单机械1、如图是吊车起吊货物的结构示意图,伸缩撑杆为圆弧状,工作时它对吊臂的支持力始终与吊臂垂直,使吊臂绕O点缓慢转动,从而将货物提起,下列说法正确的是（）A.吊臂是一个省力杠杆,但要费距离B.匀速顶起吊臂的过程中,伸缩撑杆的支持力大小不变C.匀速顶起吊臂的过程中,伸缩撑杆支持力的力臂变小D.匀速顶起吊臂的过程中,伸缩撑杆支持力逐渐变【答案】D2、如图所示的生活用具中,使用时属于省力杠杆的是()【参考答案】.A解析A选项中钢丝钳在使用过程中,动力臂大于阻力臂,是省力杠杆;B选项中食品夹子在使用过程中,动力臂小于阻力臂,是费力杠杆;C选项中钓鱼竿在使用过程中,动力臂小于阻力臂,是费力杠杆;D选项中筷子在使用过程中,动力臂小于阻力臂,是费力杠杆。

3、如图（绳子和滑轮重不计）重为60N的物体A，在10N的拉力作用下，物体在水平路面上以1m/s的速度做匀速直线运动6s，则（）A．物体A与水平路面间的摩擦力为120NB．物体A与水平路面间的摩擦力为20NC．在6s内绳子自由端移动了14mD．在6s内绳子自由端移动了18m【参考答案】B4、利用如图所示的滑轮组,在20s时间内将重为20N的物体匀速提升了2m,所用拉力F为12.5N.下列判断正确的是（）A.绳子自由端移动的速度为0.1m/sB.该滑轮组的机械效率为80%C.此段时间内,拉力做功为40JD.拉力做功的功率为1.25W【参考答案】B5、(2019·宁夏中考)下图是自卸车的示意图,车厢部分可视为杠杆,则下列分析正确的是()A.B点是支点,液压杆施的力是动力,货物重力是阻力B.B点是支点,物体A放在车厢前部可省力C.C点是支点,物体A放在车厢后部可省力D.C点是支点,物体A放在车厢前部可省力【参考答案】C解析由图可知车厢绕着点C转动,所以C点为支点;当物体A放在车厢的后部时,动力臂大于阻力臂,因此省力,所以选项A、B、D错误,C正确。

简单机械学校：___________姓名：___________班级：___________考号：___________一、单选题1、下列几种工具,使用时属于费力杠杆的是A．测量质量的天平B．剪铁皮的剪刀C．撬铁钉的锤子D．夹取食物的筷子2、下列物品中,属于省力杠杆的是A．筷子B．扫帚C．钓鱼竿D．钢丝钳3、如图所示,使用中属于费力杠杆的是A．核桃夹B．起子C．镊子D．羊角锤4、下列各种机械中,属于省力杠杆的有；属于等臂杠杆的有；属于费力杠杆的有填字母代号 . A．理发剪刀B．钢丝钳C．天平D．钓鱼杆E．铡刀F．镊子5、下列机械或工具的使用,属于费力杠杆的是6、如图重为G的均匀木棒竖直悬于O点,在其下端施一水平拉力F,让棒缓慢转到图中虚线所示位置．在转动的过程中A．动力臂逐渐变大B．阻力臂逐渐变小C．动力F逐渐变大D．动力F逐渐减小7、如图所示,用一根绳子绕过定滑轮,一端拴在钩码上,手执另一端,分别用力F1、F2、F3匀速拉起钩码.忽略绳子与滑轮的摩擦,下列说法中正确的是A．F1较小B．F2较大C．F1、F2、F3的大小不能确定D．如果将钩码提升相同的高度,那么力F1、F2、F3做的功相等8、如图所示,将体积相同的物体G1、G2分别挂在杠杆的两端,杠杆处于平衡状态;若将两个物体G1、G2同时浸没在水中,则A．杠杆仍能保持平衡B．杠杆不能平衡,A端下沉C．杠杆不能平衡,B端下沉D．无法确定杠杆的状态9、取一根粗细均匀的直铁丝,在它的中点用线悬挂起来,铁丝恰好水平平衡．如果把其右半段对折起来,如图所示,那么铁丝将A．仍保持水平平衡B．往左端下沉C．往右端下沉D．无法确定、如图所示,甲、乙两个实心小球,体积之比为3∶1,分别挂在轻质杠杆AB两端,杠杆水平位置平衡,测得OA∶OB＝1∶2,则甲、乙两球的密度之比为A．2∶3B．3∶2C．1∶6D．6∶111、室内垃圾桶平时桶盖关闭不使垃圾散发异味,使用时用脚踩踏板,桶盖开启．根据室内垃圾桶的结构示意图可确定A．桶中只有一个杠杆在起作用,且为省力杠杆B．桶中只有一个杠杆在起作用,且为费力杠杆C．桶中有两个杠杆在起作用,且都是省力杠杆D．桶中有两个杠杆在起作用,一个是省力杠杆,一个是费力杠杆12、如图所示,杠杆始终处于水平平衡状态,改变弹簧测力计拉力的方向,使其从①一②一③．此过程中,弹簧测力计的示数将A．逐渐变大B．逐渐变小C．先变大后变小D．先变小后变大13、如图所示,是一种指甲刀的结构示意图,下列说法正确的是A．ABC是一个省力杠杆B．D处刀刃较薄,可以增大压力C．杠杆ABC上有粗糙的花纹,可以减小摩擦D．指甲刀只有两个杠杆,一个省力杠杆,一个费力杠杆14、如图所示的生活用具中,使用时属于费力杠杆的是A．瓶起子B．镊子C．钢丝钳子D．剪纸剪刀15、如图所示,在调节平衡后的杠杆两侧,分别挂上相同规格的钩码,杠杆处于平衡状态．如果两侧各去掉一个钩码,下列说法正确的是A．左端下沉B．右端下沉C．仍然平衡D．无法判断二、填空题16、如图中AOB可绕O点无摩擦转动的轻杆,A端挂重300N的物块,AO与OB长度之比为5：4．人始终沿竖直方向拉挂在B端的轻环．要使轻杆水平平衡,人应施加拉力为N,人要不被拉起,则人重至少为N．与水平平衡相比,当轻杆在图中虚线位置平衡时,人的拉力将选填“变大”,“变小”,“不变”．17、如图所示,轻质杠杆OB静止于水平位置上,且OB=3AO,若物体C所受的重力为60N,则力F为_______ N.18、如图所示,A装置是滑轮定/动.若用20N的拉力将旗帜匀速提升15m,则拉力所做的功为_________J.19、各式各样的剪刀都可看作杠杆．如图所示,要剪开铁皮,应该用最合适,剪纸或布时,应该用最合适．选填“a”或“b”.20、花匠手握如图所示的修枝剪刀把手的末端,便可以轻松地剪断树枝．这时修枝剪刀属于杠杆,它的支点在点.使用时,若在轴上加润滑油,则可以提高杠杆的．21、刘佳的妈妈从超市买回一袋胡萝卜,刘佳捡了一个最大的用细线系好挂在弹簧测力计上如图所示;胡萝卜重为N,如果在系线处将胡萝卜切成两段,则G A_______G B选填“大于”、“小于”或“等于”;22、李刚同学在放学回家途中,发现自行车上固定车筐的一个螺丝帽松动了,为了更好的固定螺丝帽,他决定到修车师傅那里借两样工具.根据你的经验,李刚同学可能借哪两样工具、;23、如图所示,质量为50kg的人,站在质量为30kg的吊篮内,他至少用N的拉力拉住绳子,才能使自己和吊篮在空中保持静止．g取10N/kg,不计轮重和摩擦24、天平实质是一个杠杆．在调节天平平衡时,发现指针如图所示偏向分度盘的左侧,此时应将平衡螺母向调．25、卓筒井被誉为中国古代第五大发明,如图甲所示．卓筒井的钻探原理是通过如图乙所示的装置,使钻头一起一落上下运动,连续不断,即可将井中岩石击碎,然后再用专用工具将井中泥沙、碎石取出,直至打到食盐水层．卓筒井一般深约100m,井口直径10～12cm,为了防止井壁坍塌,古人用一种粗如碗口大小的竹子,将竹节掏空,筒筒相连,插入井中,起到了固定井壁的作用．取食盐水时,将钻头换成取水桶,放入井底,将食盐水装满,再扳起花车,食盐水便取出来．请回答下列问题：1打井时,为了增强击碎岩石的效果,钻头的质量取一些好．选填“小”或“大”2花车属于轮轴,使用它提升重物时的优点是．选填“省力”或“省距离”3把食盐水变成盐主要经过“晒”和“煎”两个过程,“晒”和“煎”涉及到的物态变化都是．三、实验题注释26、在探究杠杆平衡条件的实验中：1小明发现杠杆右端低左端高,要使它在水平位置平衡,应将杠杆右端的平衡螺母向调节,小明调节杠杆在水平位置平衡的主要目的是.2如图甲所示,在杠杆左边A处挂四个相同钩码,要使杠杆在水平位置平衡,应在杠杆右边B 处挂同样钩码个.3如图乙所示,用弹簧测力计在C处竖直向上拉,当弹簧测力计逐渐向右倾斜时,使杠杆仍然在水平位置平衡,则弹簧测力计的示数将选填：“变大”、“变小”、“不变”,其原因是.27、在探究“研究杠杆平衡条件”的实验,某同学在调节杠杆水平位置平衡时,发现杠杆的右端翘起,如图所示,他可以调节右端的螺母,使它向填“左”或“右”移动,使杠杆在位置平衡,目的是：;28、如图甲所示,小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个;1实验前,将杠杆中点置于支架上,当杠杆静止时,发现杠杆右端下沉;此时,应把杠杆两端的平衡螺母向选填“左”或“右”调节,使杠杆在不挂钩码时,保持并静止,达到平衡状态;这样做的好处是：便于在杠杆上直接测量;2杠杆调节平衡后,小明在杠杆上A点处挂4个钩码,在B点处挂6个钩码杠杆恰好在原位置平衡;于是小明便得出了杠杆的平衡条件为：;他这样得出的结论是否合理；为什么;3实验结束后,小明提出了新的探究问题：“若支点不在杠杆的中点时,杠杆的平衡条件是否仍然成立”于是小组同学利用如图乙所示装置进行探究,发现在杠杆左端的不同位置,用弹簧测力计竖直向上拉使杠杆处于平衡状态时,测出的拉力大小都与杠杆平衡条件不相符;其原因是：;29、小明要测量一根1m左右、粗细和质地都均匀的细木棒的质量,通过估测发现木棒的质量会超出现有天平的量程．于是,他想用其他方法进行测量．现有器材：天平、一块质量适当的金属块、一把量程为20cm的刻度尺和几根足量长的细绳．要求：只利用现有器材请你帮他设计测量这根细木棒质量的方案,1写出主要实验步骤和需测量的物理量；2写出木棒质量的数学表达式用测量量表示;30、小阳想通过实验测出某种油的密度ρ油;他找来一根直硬棒,用细线系在硬棒的中点O 并把硬棒悬挂起来,硬棒在水平位置平衡;他将石块M挂在硬棒的右端点E、密度为r的金属块N挂在硬棒的左端点C时,硬棒在水平位置再次平衡,如图所示;当把金属块N浸没在待测密度的油中,把石块M从E点移动到D点时,硬棒第三次在水平位置平衡;如果用L1表示O、C 两点间的距离,用L2表示O、D两点间的距离,则r油＝_____________;2分四、作图题31、请画出图中拉力F对支点O的力臂L;32、6分1在图①中用力的示意图画出物体A受到的重力;2在图②中画出动力F的动力臂L;33、1如图1所示是某工人在用撬棒移动石块,试在图中画出动力F1的力臂.2如图2中用滑轮组将陷在泥中的汽车拉出来,试画出最省力的绕绳方法.3如图3所示,曲杆AOBC自重不计,O为支点,AO=60cm,OB=40cm,BC=30cm,要使曲杆挂上重物G后在图示位置平衡,请作出最小动力F的示意图及其力臂L.34、以O 为支点质量忽略不计的杠杆挂上10N 重物A,杠杆同时还受另一个大小与F A不等、竖直向上的力F B作用,处于平衡;在图中画出1F A的力臂l A；2F B的示意图并标示它的大小;五、计算题35、如阁所示,杠杆AB放在钢制水平凹槽BC中,杠杆AD能以B点或C点力支点在竖直平面内转动,BC=0.2m,细绳的一端系在杠杆的A端,另一端绕过动滑轮固定在天花板上,物体E挂在动滑轮的挂钩上,浸没在水中的物体H通过细绳挂在杠杆的D端,与杠扞D端固定连接的水平圆盘的上表面受到的压力为F;已知,动滑轮的质量,物体H的密度,AD= ,CD =" 0.2m" ,杠杆、圆盘、细绳的质量及摩擦均忽略不计,g 取,为使扛杆AD保持水平平衡,求：1物体E的最小质量m；2物体H的最小体枳V.36、如图所示,重物A是体积为10dm3,密度为×103kg/m3的实心金属块,将它完全浸没在水中,始终未提出水面;若不计磨擦和动滑轮重,要保持平衡;g=10N/kg求：1重物A受到的浮力为多少2作用于绳端的拉力F是多少3若缓慢将重物A提升2m,拉力做的功是多少4若实际所用拉力为300N,此时该滑轮的效率是多少37、用不等臂的天平来称量某物体,当物体放在左盘里,往右盘加m1的砝码时天平平衡；当把同一物体放在右盘里,往左盘里加m2的砝码时,天平平衡;试根据杠杆平衡条件证明：物体的实际质量：38、如图是锅炉上的保险阀,当阀门受到的蒸汽压强超过安全值时,阀门被顶开,蒸汽跑出一部分,使锅炉内的蒸汽压强减小,已知杠杆重可以忽略不计,OA与AB长度的比值为1∶3,阀门的面积是3 cm2,要保持锅炉内、外气体的压强差是×105 Pa,应将质量为多大的重物挂在杠杆的B点g取10 N/kg39、2012年6月我国自主研制的“蛟龙号”载人深潜器成功完成7000m深海探测,最大下潜深度7062米;如图甲所示,母船正在向海中投放“蛟龙号”,调控两根伸缩杆,使“∩”形架绕固定在甲板上的转轴转动至图甲所示位置时停止,然后由固定在“∩”形架顶部的绞车通过钢缆释放深潜器;处在图甲所示位置的“∩”形架可以简化为图乙中以O为支点的杠杆,OB表示“∩”形架,CD表示两根伸缩杆,O到CD的距离为2m,OD、OE的长度分别为3m、6m;深潜器的质量为25t,总体积为24.5m3;不考虑“∩”形架、两根伸缩杆和绞车的重力,设海水的密度ρ海水=×103kg/m3且不变;1“蛟龙号”所受重力是多少2“蛟龙号”达到最大下潜深度时,所受海水的压强是多少3在绞车匀速向下释放“蛟龙号”至刚浸没的过程中,钢缆BE起吊拉力的功率随时间变化的图象如图丙所示,图中P1＝2P2;求t1时刻伸缩杆CD所受的拉力不考虑水的阻力;40、如图装置为某学生在科技创新大赛时发明的可以直接测量液体密度的“密度天平”.其制作过程和原理如下：选择一根长l 米的杠杆,调节两边螺母使杠杆在水平位置平衡,在左侧离中点10厘米的A位置用细线固定一个质量为150克、容积为80毫升的容器;右侧用细线悬挂一质量为50克的钩码细线的质量忽略不计;测量时往容器中加满待测液体,移动钩码使杠杆在水平位置平衡,在钩码悬挂位置直接读出液体的密度;l该“密度天平”的“零刻度”应标在右端离支点O_________厘米处；2该“密度天平”的量程为多大3若将钩码的质量适当增大,该“密度天平”的量程将______________选填“增大”“减小”或“不变”41、一把杆秤不计自重,提纽到秤钩距离是3cm,秤砣质量250g;用来称质量是2kg的物体,秤砣应离提纽多远,杆秤才平衡若称量某物体质量平衡时,秤砣距提纽60cm,该物体质量多大42、一人挑担子,扁担长1.2米,在A端挂上400牛的重物,B端挂上200牛的重物,欲使扁担平衡此人肩距B端多少米若两端各减100牛重物,欲使扁担平衡,肩应距B端多少米43、小明设计了一个测量物体质量的“托盘秤”,图甲是其原理示意图,其中托盘上放置物体,压力传感器R的电阻值会随所受压力大小发生变化,杠杆ABO可绕0点转动,电压表的量程为O～3V可显示质量大小．已知OB：BA=1：2,电阻R0=100．压力传感器R表面能承受的最大压力为400N,压杆与压力传感器的接触面积为2cm2,压力传感器R的电阻值随所受压力变化的图像如图乙所示．电源电压恒定不变,秤达到最大称量时,电压表的示数也达到最大值,托盘和杠杆组件的质量忽略不计．求：1该压力传感器能承受的最大压强；2电源电压；3当电压表的示数为时,托盘上被测物体的质量;g=10N／kg六、简答题44、小明同学设计了一个电动按摩棒,其结构示意图如图所示,ABO可以看做是一个杠杆,B 处有一个条形磁体,A为按摩槌头;当电磁铁中输入方向改变的交流电时,条形磁体会受到引力或斥力,带动按摩槌头A振动;某一时刻,电磁铁与条形磁体间的磁感线如图所示,请标出此时：1磁感线方向；2电磁铁上端的磁极；3螺线管中的电流方向;45、如图所示,在一次野外活动中,某同学先后用甲、乙两种方式扛着同样的包裹前进;两种方式中一种更轻便、更合理选填“甲”或“乙”请从物理学的角I度说明理由;46、生活中一些看似平常的工具却蕴含着丰富的物理知识,如图所示的钢丝钳就是其中一例;针对图中①齿状钳口；②刀口锋利；③带凹凸纹的橡胶柄套;请选择其中两例或题干外自选两例简要说出他们各应用的物理知识;47、螺旋常和杠杆结合在一起使用,以达到省力的目的;那么螺旋是如何省力的呢如图为举重螺旋千斤顶的结构示意图,设螺距为h,螺旋手柄末端到螺旋轴线的距离为L,当螺旋旋转一周时,重物被升高一个螺距;当作用在手柄末端上的最小力为F时,刚好将重为G的物体举起,此时螺旋的机械效率为η;根据上述可知,需要作用在手柄末端上的最小的力 F=_________________48、2分图所示是某建筑工地上工人师傅用手推车推砖的情形,为了减轻工人师傅的用力,在不卸砖的情况下,请你帮助工人师傅想出一个办法,并说出所想办法的道理;1办法：；2道理：;七、综合题49、电气化铁路的输电线常用如图所示的方式悬挂在钢缆上．钢缆的A端固定在电杆上,B 端通过滑轮组连接在电杆C上．1配重D是n个混凝土圆盘图中只画出3个,每个盘的质量是m．按图示的配置,钢缆在B端所受的拉力大约是多少2如果只考虑B端的牢固性,本来可以把它直接固定在电杆C上,也可以用一个很硬的大弹簧连接B和C,实际上却用滑轮组来连接,这样做的优点是什么50、如右图所示,横放在地面上的木桩重1000N,长2m,将它竖起来至少用多大的力并且在图中画出支点、阻力、动力臂和阻力臂．试卷答案1.解析试题分析：先判断杠杆在使用过程中,动力臂和阻力臂的大小关系,再判断它是属于哪种类型的杠杆．A、天平属于等臂杠杆,不省力也不费力；B、剪铁皮的剪刀,使用时,动力臂大于阻力臂,是省力杠杆；C、撬铁钉的锤子,使用时,动力臂大于阻力臂,是省力杠杆；D、夹取食物的筷子,动力臂小于阻力臂,是费力杠杆；考点：杠杆的分类点评：本题考查的是杠杆的分类,主要包括以下几种：①省力杠杆,动力臂大于阻力臂；②费力杠杆,动力臂小于阻力臂；③等臂杠杆,动力臂等于阻力臂．2.解析试题分析：筷子、扫帚、钓鱼竿在使用过程中动力臂小于阻力臂,属于费力杠杆；钢丝钳在使用过程中动力臂大于阻力臂,属于省力杠杆．考点：杠杆的分类点评：判断杠杆类型的方法有三种：①比较动力和阻力的大小,当然动力小的是省力杠杆；②比较动力臂和阻力臂的长短,动力臂长的是省力杠杆；③比较动力和阻力移动的距离,动力移动距离大的是省力杠杆3.解析根据杠杆平衡条件动力臂大于阻力臂为省力杠杆,动力臂小于阻力臂为费力杠杆;支点到力的作用线之间的距离叫做力臂;核桃夹支点在最前端点,核桃的夹子作用力为阻力,支点到核桃的距离为阻力臂,手的力为动力,支点到手的距离为动力臂,据此判断A的动力臂大于阻力臂为省力杠杆;B的起子支点在上端瓶盖处,阻力作用在下面卡口处,动力作用在手握的地方,动力臂大于阻力臂,为省力杠杆;C中的镊子,上端点为支点,手的作用点为动力作用点,夹东西的地方为阻力作用点,阻力臂大于动力臂为费力杠杆,C对;羊角锤的支点在和桌面的接触点,阻力在钉子处,动力在手作用点;动力臂大于阻力臂,为省力杠杆;4.解析试题分析：杠杆分三类：省力杠杆、费力杠杆、等臂杠杆,判断的关键在于找到动力臂和阻力臂并比较;若动力臂大于阻力臂则是省力杠杆,若动力臂小于阻力臂则是费力杠杆,若动力臂等于阻力臂则是等臂杠杆;其中B钢丝钳、E铡刀在使用时,动力臂大于阻力臂,属于省力杠杆； C天平在使用时,动力臂等于阻力臂,属于等臂杠杆；A理发剪刀、D钓鱼竿和F镊子在使用时,动力臂小于阻力臂,属于费力杠杆;考点：杠杆的分类5.解析试题分析：杠杆分三类：省力杠杆、费力杠杆、等臂杠杆,判断的关键在于找到动力臂和阻力臂并比较;若动力臂大于阻力臂则是省力杠杆,若动力臂小于阻力臂则是费力杠杆,若动力臂等于阻力臂则是等臂杠杆;B选项中两支筷子是两根杠杆,支点都在筷子后端与手虎口接触处,手指与筷子接触处筷子所受的力为动力,物体与筷子接触处筷子受到的力为阻力,可见动力臂小于动力臂,所以属于费力杠杆的是B;考点：杠杆的分类6.解析试题分析：杠杠平衡时,动力×动力臂=阻力×阻力臂;棒缓慢转动到图中虚线所示位置的过程中,可以认为还是平衡状态,其中阻力就是棒的重力G,棒缓慢转动到图中虚线所示位置的过程中,如下图所示,阻力G大小不变,而阻力臂OB则逐渐变大,动力臂OA逐渐变小,所以动力F逐渐变大,正确答案选C;考点：杠杆动态平衡的分析7.解析试题分析：由图可知,图中滑轮是定滑轮,定滑轮不能省力也不多费距离,所以若忽略绳子与滑轮的摩擦,则F1、F2、F3都与物体重力相等,所以三种拉法所用拉力F一样大,故ABC错误；如果将钩码提升相同的高度,那么绳子自由端移动的距离S也相同且都等于物体上升的高度,由W=FS可知,力F1、F2、F3做的功相等,故D正确;考点：定滑轮的特点和功的大小比较12.解析由于杠杆的阻力不变,阻力臂也不变,而沿不同方向拉杠杆时,是动力臂发生了变化,当从①一②一③的过程中,动力臂由小变大再变小,故弹簧测力计的示数会先变小后变大,D 是正确的;13.解析试题分析：1对于杠杆类型的判断可从动力臂与阻力臂的大小关系上入手；2压强的大小与压力的大小和受力面积的大小有关；3滑动摩擦力的大小与压力的大小和接触面的粗糙程度有关．A、对于ABC,如图所示,在使用时,它的动力臂大于阻力臂,所以它是省力杠杆,符合题意；B、在相同的压力下,D处刀刃较薄,受力面积小,产生的压强大,压力的作用效果明显,并不是压力增大了,不符合题意；C、杠杆ABC上有粗糙的花纹,增大接触面的粗糙程度,可以增大摩擦,不符合题意；D、指甲刀中有三个杠杆：ABC、OBD、0ED,其中ABC是省力杠杆,其它两个都是费力杠杆,不符合题意．考点：杠杆的分类；摩擦力大小的影响因素；压强点评：本题利用生活中某一实例,较全面地考查了物理知识的应用,揭示了物理来源于生活又应用于生活的物理意识,是中考的常见题型．14.解析试题分析：结合图片和生活经验,先判断杠杆在使用过程中,动力臂和阻力臂的大小关系,再判断它是属于哪种类型的杠杆．A、瓶起子在在使用过程中,动力臂大于阻力臂,是省力杠杆；B、镊子在使用过程中,动力臂小于阻力臂,是费力杠杆；C、钢丝钳子在在使用过程中,动力臂大于阻力臂,是省力杠杆；D、剪纸剪刀在在使用过程中,动力臂大于阻力臂,是省力杠杆．考点：杠杆的分类点评：杠杆的分类主要包括以下几种：①省力杠杆,动力臂大于阻力臂；②费力杠杆,动力臂小于阻力臂；③等臂杠杆,动力臂等于阻力臂．15.解析试题分析：根据杠杆的平衡条件进行判断：平衡时F1L1=F2L2,若乘积不相等,则乘积大的一端下沉．设每个钩码的重力为G,每个小格的长度为L,根据杠杆平衡条件,若两侧各去掉一个钩码,则：左边=G×3L；右边=2G×2L；右边乘积大于左边乘积,所以右端下沉考点：杠杆的平衡条件点评：此题考查了有关杠杆平衡条件的应用,需掌握杠杆平衡条件,计算出两边力和力臂的乘积,比较大小便可．杠杆向力和力臂乘积大的一端倾斜．16.解析试题分析：1要使轻杆水平平衡,根据杠杆平衡条件F1L1=F2L2可知,则G×OA=F×OB,所以人应施加的拉力若人要不被拉起,则人重至少等于人应施加拉力；即人重至少为375N;2当轻杆在图中虚线位置平衡时,倾斜后力臂都变小,但两力臂的比值不变,仍为5：4．A的重力不变,根据杠杆的平衡条件可知人的拉力不变,仍为375N;故答案为：375；375；不变;考点：杠杠平衡条件的应用17.解析试题分析：利用杠杆平衡条件的计算公式F1L1=F2L2计算时,确定力和力臂是关键,本题中的力刚好与杠杆垂直,力臂就是从支点O到力的作用点的距离;动力臂是OB段,不要误认为是AB;阻力是物体对杠杆的拉力,严格讲本题中的阻力大小等于物体的重力,而并不就是物重;考点：杠杆平衡条件计算18.解析试题分析：滑轮分为定滑轮和动滑轮,在使用过程中位置不改变的是定滑轮,位置发生改变的是动滑轮;定滑轮可以改变力的方向,不能省力,实质是一个等臂杠杆；动滑轮可以省力但费距离,实质是一个动力臂为阻力臂两倍的杠杆;功的计算是用力的大小与力的方向上移动距离的乘积,本题中拉力做功就利用拉力乘以拉力移动距离,因为本题中的滑轮是定滑轮,拉力移动距离与旗帜上升距离相等;考点：判断滑轮的类型,功的计算19.解析试题分析：杠杆有三种类型：省力杠杆、费力杠杆和等臂杠杆,剪刀可以看作是杠杆;杠杆的分类的判断可以通过力臂判断,剪刀的动力作用在尾部的圆圈,阻力是作用在刀刃上,a图中动力臂比阻力臂短是个费力杠杆,b图为省力杠杆;铁皮较硬,利用剪刀的目的就是要省力,所以剪铁皮的剪刀是省力杠杆用b;考点：杠杆的分类及应用。

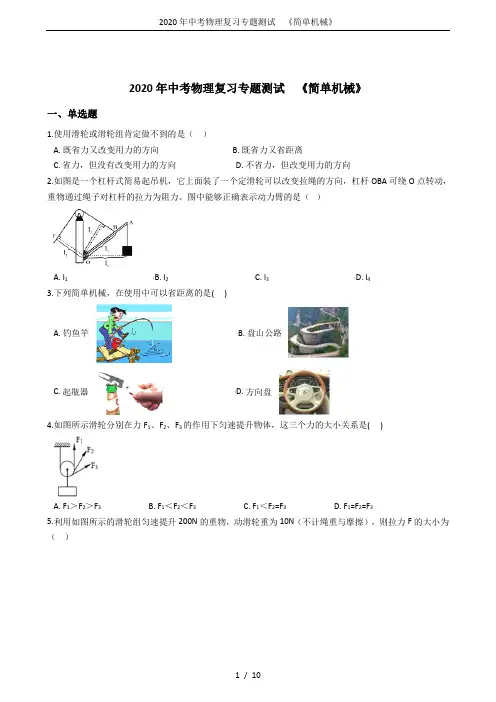

2020年中考物理复习专题测试《简单机械》一、单选题1.使用滑轮或滑轮组肯定做不到的是（）A. 既省力又改变用力的方向B. 既省力又省距离C. 省力，但没有改变用力的方向D. 不省力，但改变用力的方向2.如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力。

图中能够正确表示动力臂的是（）A. l1B. l2C. l3D. l43.下列简单机械，在使用中可以省距离的是( )A. 钓鱼竿B. 盘山公路C. 起瓶器D. 方向盘4.如图所示滑轮分别在力F1、F2、F3的作用下匀速提升物体，这三个力的大小关系是( )A. F1＞F2＞F3B. F1＜F2＜F3C. F1＜F2=F3D. F1=F2=F35.利用如图所示的滑轮组匀速提升200N的重物，动滑轮重为10N（不计绳重与摩擦），则拉力F的大小为（）A. 70NB. 100NC. 105ND. 110N6.如图所示，物体A、B的重分别为20N、10N，滑轮和绳子的重忽略不计，此时物体A在水平面上向右作匀速直线运动，若用力F向左拉物体A，使物体A向左作匀速直线运动，则（）A. F＝20NB. F＝10NC. F＝5ND. F＝30N7.如图所示，利用滑轮组在2s内将重400N的物体匀速提升了1m，所用拉力F为150N．不计绳重和摩擦下列说法正确的是（）A. 绳子自由端移动的速度为2m/sB. 动滑轮的总重为100NC. 滑轮组的机械效率为83.3%D. 提升更重的物体，滑轮组的机械效率会变小8.如图所示，下列简单机械中，忽略杠杆、滑轮的自重、绳重及摩擦，当提起同一重物时，最省力的是（）A. B. C. D.9.如图所示，用大小相同的力F匀速提起两个物体，若不计滑轮重及摩擦，则两物体所受重力的大小关系是（）A. G1=2G2B. G1= 12G2 C. G1=4G2 D. G1= 14G210.分别用如图所示的甲、乙两个滑轮组，在100 s内将重为400N的物体G匀速提升10 m，每个滑轮的重均为20 N.不计绳重及摩擦，此过程中（）A. F甲做的功大于F乙做的功B. F甲做的功小于F乙做的功C. F甲做功的功率等于F乙做功的功率D. F甲做功的功率小于F乙做功的功率11.一个重为600N的物体Q底面积750cm2，将其放在水平地面上，如图所示，现将物体Q挂在杠杆的B端，在A端悬挂一个重为450N的物体P使杠杆在水平位置平衡，忽略杠杆自重的影响，若OA：OB＝1：2，那么（）A. 绳子对物体Q的拉力为375NB. 地面对物体Q的支持力为225NC. 物体Q对地面的压强是5000PaD. 物体Q对地面的压强是10000Pa12.如图所示，动滑轮重10N，不计绳重及滑轮和绳之间的摩擦，当动滑轮上挂重力为50N的物体A时，物体B在水平桌面上恰好能向左做匀速直线运动．则B受到的摩擦力（）A. 方向水平向左，大小是20NB. 方向水平向右，大小是503NC. 方向水平向左，大小是503N D. 方向水平向右，大小是20N二、填空题13.升旗时，在旗杆的顶端安装有一个________滑轮，用来改变力的________ 。

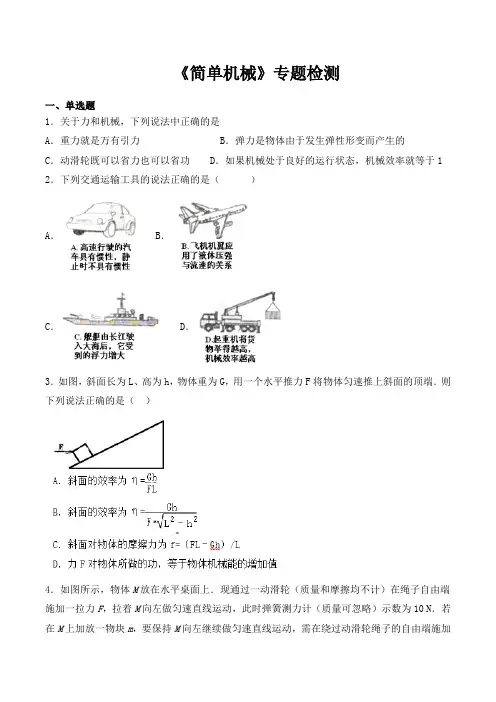

《简单机械》专题检测一、单选题1．关于力和机械，下列说法中正确的是A．重力就是万有引力 B．弹力是物体由于发生弹性形变而产生的C．动滑轮既可以省力也可以省功 D．如果机械处于良好的运行状态，机械效率就等于1 2．下列交通运输工具的说法正确的是（）A． B．C． D．3．如图，斜面长为L、高为h，物体重为G，用一个水平推力F将物体匀速推上斜面的顶端．则下列说法正确的是（）4．如图所示，物体M放在水平桌面上．现通过一动滑轮（质量和摩擦均不计）在绳子自由端施加一拉力F，拉着M向左做匀速直线运动，此时弹簧测力计（质量可忽略）示数为10 N．若在M上加放一物块m，要保持M向左继续做匀速直线运动，需在绕过动滑轮绳子的自由端施加一拉力F′，则A．M运动时受到向左的摩擦力B．加放m前，M受到20 N的摩擦力C．加放m前，M受到10 N的摩擦力D．加放m后，力F′保持10 N不变5．下列关于科学知识应用的说法正确的是A．发现有人触电时，应迅速用手把他拉开B．使用杠杆是为了省力C．加入熟石灰研磨可以检验氨态氮肥D．用活性炭吸附可以除去水中不溶性杂质6．杠杆、滑轮、轮轴和斜面都属于简单机械，使用这些机械A．能省力 B．能省距离 C．能改变动力的方向 D．上述三种情况均有可能7．如图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力F1、F2、F3匀速拉起钩码。

忽略绳子与滑轮的摩擦，下列说法中正确的是（）A．F1较大 B．F3较大 C．F1、F2、F3的大小不能确定 D．F1、F2、F3一样大8．一个72kg的人站在跷跷板某一位置时，跷跷板处于如图所示的平衡状态．估测球的质量约A．10kg B．30kg C．72kg D．120kg9．如图所示，物体A所受的重力为100N，滑轮所受的重力是20N，当整个装置静止时，弹簧测力计的读数是34N，不计绳重及滑轮摩擦，物体B所受的重力是A．40N B．60N C．64N D．7N二、多选题10．如图所示，是同学们所画的几种情景下的示意图，其中正确的是（）A．A B．B C．C D．D11．下列作图中，错误的是（）A．力F的力臂B．在水平面上紧靠墙角的球受力C．经凹透镜的光线D．光的反射12．一个平衡的等臂杠杆，下述四种措施中，不会破坏杠杆平衡的是A．使动力和阻力都增加相同大小的力B．使动力和阻力都增加相同的倍数C．移动支点，使动力臂增大为原来的一半，同时将阻力减少为原来的一半D．移动支点，使阻力臂增大为原来的1.5倍，动力臂减小为原来的一半，同时将阻力减小为原来的1 313．下列作图中，正确的是（）A．上浮小球受到的力 B．磁极间的磁感线C．杠杆的力臂 D．坐井观天的光路图三、实验题14．在测“滑轮组机械效率”的实验中：(1)该实验需要的测量工具有 __________ ， __________ ；(2)实验时方法正确，两组实验得到的数据如下表，请补充表中未知数据______、______：(3)在图甲中画出甲组实验时细线的缠绕方式______．(4)乙组实验如图乙所示．与甲组实验相比，弹簧秤的示数将__________，此时滑轮组机械效率将__________ (选填“变大、变小、不变”)，其原因是____________________．15．在“探究动滑轮的机械效率”时，某小组利用自重不同的两个动滑轮进行了如图所示的三次测量，数据记录如下：（1）实验时，弹簧测力计应在________方向上拉动钩码做________直线运动．（2）完成表格中第3次数据（a）（b）（c）处的计算，填在下面的横线上：（a）________；（b）________；（c）________．（3）通过比较________两次实验数据（选填实验序号），可知动滑轮的机械效率与动滑轮的自重________(有关/无关/）．（4）小明认为“同一个机械，它的机械效率是一个定值，通过比较________两次实验数据（选填实验序号），可知他的观点是________的（选填正确/错误）．四、计算题16．如图是用动滑轮运送建筑材料A的示意图，在卷扬机对绳子的拉力作用下，使重1200N的建筑材料A在50s的时间里，匀速竖直上升了10m．在这个过程中，动滑轮提升建筑材料A ，卷扬机对绳子的拉力F为800牛．绳重及轮与轴之间的摩擦可忽略不计．求：所做的有用功为W有；（1）有用功W有（2）动滑轮的重；（3）动滑轮匀速提升建筑材料A的机械效率η．17．如图所示，重力为20N的物体在8N的拉力的作用下沿水平方向以4m/s的速度向左匀速运动了5s，若物体受到地面摩擦力的大小为10N，求：（1）拉力F做功的功率？（2）在此过程中，做的有用功为多少？（3）滑轮组的机械效率？18．如图所示：用滑轮组拉动重500N的物体在水平支持面上以2m/s的速度做匀速直线运动，且物体所受摩擦力是物重的0.2倍，问：（1）若不计机械自重及滑轮与轴之间的摩擦，则拉力F是多大____？（2）若滑轮组的机械效率是90%，则F的大小是多大____？（保留一位小数）（3）可见，使用滑轮组时可以省力不能省功，在物理学中这一原理称为______ 。

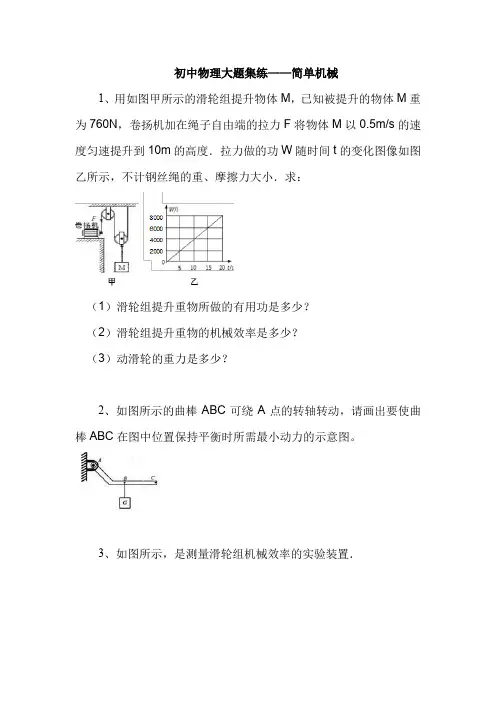

初中物理大题集练——简单机械1、用如图甲所示的滑轮组提升物体M，已知被提升的物体M重为760N，卷扬机加在绳子自由端的拉力F将物体M以0.5m/s的速度匀速提升到10m的高度．拉力做的功W随时间t的变化图像如图乙所示，不计钢丝绳的重、摩擦力大小．求：（1）滑轮组提升重物所做的有用功是多少？（2）滑轮组提升重物的机械效率是多少？（3）动滑轮的重力是多少？2、如图所示的曲棒ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需最小动力的示意图。

3、如图所示，是测量滑轮组机械效率的实验装置．（1）用弹簧测力计竖直向上缓慢拉动重为5N的钩码，由图示可知拉力大小为 N，将弹簧测力计向上移动12cm，则钩码上升的高度为 cm，该滑轮组的机械效率是（结果保留到0.1%）．（2）提高机械效率的主要办法是改进结构，使它更轻巧．若如图装置中动滑轮的重为G1，用它提升一重物，滑轮组的机械效率为75%；改用一个轻质材料制作的重为G2的动滑轮后，再提升同一重物，滑轮组的机械效率提高到了90%，则G2与G1之比为（不计绳重及各处的摩擦）．4、如图，工人用滑轮组在15s内将重为480N的重物匀速提升3m，所用拉力为200N。

（1）工人所做的有用功是多少？（2）拉力的功率是多少？（3）滑轮组的机械效率是多少？5、如下图所示，为了使轻质杠杆AB在如图所示位置静止，请在杠杆上画出所施加最小力F1的示意图。

6、阅读短文，回答问题：热动式断路器当电路发生短路或过载时，电路中电流就会超过额定电流，可能会引起安全事故．为防止这类事故的发生，电路中通常装有熔断器、空气开关等保护装置．当发生事故时，保护装置会自动切断电路．热动式断路器是最简单的一种断路器．热动式断路器构造如图1所示，向右推动复位手柄，脱扣器将手柄锁定在合闸位置，若电路中电流小于或等于额定电流，则断路器不会动作．当电路过载时，通过断路器的电流就会超过额定电流，此时双金属片发热并向右弯曲（如图1中虚线所示），带动脱扣器工作，于是复位手柄在弹簧拉力作用下跳向断开位置，触点分开，从而断开电源．热动式断路器适用于过载保护，一旦线路中的电流超过额定电流，断路器需经过一段时间后动作，图2为某型号的断路器在室温为20℃时的动作时间与流经电流的关系图象．（1）热动式断路器应（串联/并联）在电路中；热动式断路器中的复位手柄属于（省力/费力/等臂）杠杆；（2）关于热动式断路器下列说法正确的是A．属于电路中的用电器B．双金属片中电流大于出线电流C．正常工作时电流入线与电流出线间电压是220VD．脱扣器将手柄锁定在合闸位置时弹簧的弹性势能最大（3）双金属片是由铜片和铁片组成，受热时铜片膨胀得比铁片大．在图3中，铜片和铁片的位置符合要求的双金属片是．7、请按照下列有关要求作图：（1）F1是作用在抽水机手柄A点处的动力，O为支点．请在如图1中画出动力F1的力臂l1．（2）请在如图2中补画一根导线，使得滑动变阻器的滑片向右移灯泡变暗．（3）在实验室，小明连好了一个如图3所示的电路，请你在虚线框中画出这个电路的电路图．8、工人利用图示的滑轮组将重400N的物体向上匀速提起2m．所用拉力为250N（1）滑轮组的机械效率是多少？（2）不计绳重和摩擦，则动滑轮重为多少？（3）若用此滑轮组将重900N的物体竖直向上匀速提升2m，拉力在这一过程中所做的功是多少？（不计绳重和摩擦力）9、小明测量如图所示中甲、乙两不同滑轮组的机械效率，他匀速拉动弹簧测力计，正确操作并将实验数据记录如表：（绳重、摩擦和弹簧测力计自重均不计）：（1）甲图中定滑轮的作用是．（2）乙滑轮组的机械效率为．（3）甲、乙滑轮组机械效率不同的原因是．（4）甲滑轮组中动滑轮的重力是 N．（5）若甲滑轮组提升的物体重从3N增加到5N，其机械效率将（变大/不变/变小）．10、我班物理兴趣小组的同学，利用如图所示的装置，在杠杆支点的两边分别挂上钩码来探究杠杆的平衡条件．（1）若杠杆静止在如图甲所示的位置，此时杠杆平衡吗？．（选填“平衡”或“不平衡”）（2）为尽量减小杠杆自身的对实验结果的影响，应使杠杆在水平位置平衡，如图甲中，应将右端的平衡螺母向（选填“左”或“右”）调节；将杠杆调在水平位置平衡还可以方便的测量．（3）实验中测得的数据如表所示，表格中漏填的数据为 N．（4）有的同学按现有方案得出如下结论：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”．这个结论与杠杆平衡条件不符，为解决本实验方案的这一不足，请你给他们一个合理的建议：．11、（1）如图甲所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F的作用下杠杆静止在水平位置，l为F的力臂，请在图中作出动力F的示意图和画出重物对杠杆的力的力臂l2．（2）小夏爸爸的货车陷在了烂泥中，为了把货车拉出来，小夏帮爸爸找来了滑轮和绳，请你在图乙中帮小夏画出最省力的绕法．12、如图甲是小明根据“杠杆平衡条件”制作的只需要一个砝码的天平，横梁可绕轴O在竖直平面内转动，左侧为悬挂在固定位置P 的置物盘，右侧所用砝码是实验室里常见的钩码，用细线挂在右侧带刻度线的横梁上．（1）下面是小明测量物体质量的几个主要步骤，最合理的顺序是（只填写序号）A．将悬挂钩码的细线移到右侧横梁的零刻线Q处B．将天平放在水平台面上C．调整横梁右侧的平衡螺母使横梁上悬挂的重垂线对准底座上的标记D．将待测物体放在天平左侧的置物盘中E．由细线在横梁上的位置对应的刻度值直接得出物体的质量F．移动悬挂钩码的细线使横梁上悬挂的重垂线对准底座上的标记（2）调节天平至水平位置平衡后，刚把待测物体放在天平左侧的置物盘中时，横梁上悬挂的重垂线将对准底座上标记的侧（填“左”或“右”）；（3）若某次测量最终达到平衡时钩码位于右侧横梁上的N处，如图乙所示，已知OP=L，OQ=d，ON=a，钩码质量为m，则待测物体的质量M= ．（用所给字母表示）13、“探究杠杆的平衡条件”实验中，（1）首先应调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，这样做的好处：便于在杠杆上直接测量．如发现杠杆左端偏高，则可将右端的平衡螺母向调节．（2）如图是小明同学实验的情景，实验时所用的每个钩码重均为0.5N，杠杆上刻线的间距为5cm，部分实验数据记录如中下表：表格中空格里应记入的数据是；小明的第3次实验存在错误，其错误是．（3）第4次测量中，如图所示的条件下杠杆已处于平衡状态，若小明分别拿走两边下方的两个钩码，则杠杆的（“左”或“右”）端将下沉．为使杠杆恢复水平平衡，小明应将左侧剩余的两个钩码移至点处．14、（1）如图1甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂L1，并在A点作出阻力F2．（2）如图2所示，在杠杆AB上挂了一个重为G的物体．为使杠杆在图中的位置静止，请在杠杆上画出最小的动力F；（3）用如图3所示的滑轮组提升一重物有两种绕绳方法，请画出最省力的一种．（4）请在图4中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路15、如图所示，一轻质杠杆OA可绕O点无摩擦转动，A端用绳子系在竖直墙壁的B点，在杠杆的C点悬挂一重为30N的物体，杠杆处于水平静止状态．已知OA长为60cm，OC长为40cm，∠OAB=30°．（1）请在图中画出绳子对杠杆拉力F的力臂；（2）拉力F的大小是多少？16、小明在测量滑轮组机械效率的实验中，所用装置如图所示，实验中每个钩码重2N，测得的数据如下表：（1）在实验中，测绳端拉力F时，应尽量竖直向上_________拉动弹簧测力计，且在且___________（静止时/拉动时）读数。

备战2020中考物理考点经典题练《简单机械》(解析版）《《《《《《一、单选题1.如图所示的四种用具中，正常使用时属于费力杠杆的是()A. 瓶盖起子B. 活动扳手C. 镊子D. 钢铁钳2.下列生活中的杠杆，属于费力杠杆的是()A. 筷子B. 瓶起子C. 羊角锤D. 独轮车3.关于功、功率、机械效率，下列说法中正确的是()A. 物体受力且运动时，力对物体就做了功B. 功率大的机器做功一定多C. 做功快的机器其机械效率一定高D. 功率大的机器做功就快4.某人用力F抬起放在水平地面上的一匀质杠杆AB的B端，F方向始终竖直向上，如图所示，则在抬起过程中()A. F逐渐变大B. F保持不变C. F逐渐减小D. 无法确定5.如图所示，当水平拉力F=50N时，恰好可以使物体A沿水平地面向右做匀速直线运动。

已知物体重为200N，所受地面的摩擦力约为80N，假如在5s时间内，物体水平移动了0.6m，不计绳和滑轮的自重，则在此过程中()A.拉力F做功为30JB. 物体重力做功为120JC. 拉力F做功的功率为12WD. 该装置的机械效率约为60%1/ 28第5题图第6题图6.将一个重为4.5N的物体沿斜面从底端匀速拉到顶端(如图所示)，斜面长1.2m，高0.4m，斜面对物体的摩擦力为0.3N(物体大小可忽略)。

则下列说法正确的是()A. 沿斜面向上的拉力0.3NB. 有用功0.36J，机械效率20%C. 有用功1.8J，机械效率20%D. 总功2.16J，机械效率83.3%7.建筑工人用如图所示的滑轮组，在4s内将重为1500N的物体沿水平方向匀速移动2m的过程中，所用的拉力大小为375N，物体受到水平地面的摩擦力为物重的0.4倍。

在此过程中下列说法正确的是()A. 绳子自由端沿水平方向移动了6 mB. 物体受到的拉力为750NC. 拉力F的功率为750WD. 滑轮组的机械效率为80%8.如图所示，轻质杠杆AB可绕O点自由转动，A点处悬挂重物G，在B点施加竖直向上的动力F1，使杠杆在水平位置平衡，若将动力方向改为沿虚线方向．仍使杠杆在水平位置平衡，则()A.动力臂变小，动力变小B. 动力臂变小，动力变大C. 动力臂变大，动力变大D. 动力臂变大，动力变小备战2020中考物理考点经典题练《简单机械》(解析版）3 / 28第8题图 第9题图9. 如图所示，形状规则、密度均匀的木板AB 放在水平桌面上，OA =2OB.当B 端挂30N 的重物G 时，木板A 端刚刚开始翘起，木板重为( )A. 10NB. 15NC. 30ND. 60N10. 如图所示，杠杆始终处于水平平衡状态，改变弹簧测力计拉力的方向，使其从①→②→③，此过程中，弹簧测力计的示数将( )A. 逐渐变大B. 逐渐变小C. 先变大后变小D. 先变小后变大11. 如图所示，用同一个动滑轮先后提升同一物体，使物体以相同的速度匀速上升相同的高度，所用的力分别是F 甲和F 乙，拉力做功的功率分别是P 甲和P 乙.若不计摩擦、动滑轮重和绳重，则F 甲与F 乙、P 甲与P 乙之间的大小关系是( )A. F甲<F乙、P甲=P乙B. F甲>F乙、P甲>P乙C. F甲>F乙、P甲=P乙D. F甲<F乙、P甲<P乙12.如图所示，杠杆处于平衡状态，如果将物体A和B同时向靠近支点的方向移动相同的距离，下列判断正确的是()A.杠杆仍能平衡B. 杠杆不能平衡，左端下沉C. 杠杆不能平衡，右端下沉D. 无法判断第12题图第13题图第15题图13.如图所示，杠杆处于平衡状态且刻度均匀，各钩码质量相等，如果在杠杆两侧挂钩码处各增加一个质量相等的钩码，杠杆会()A. 右端下沉B. 左端下沉C. 杠杆仍然平衡D. 无法判断14.关于功、功率、机械效率说法正确的是()A. 功率越大，做功越快，机械效率越大B. 做功越少，功率越小，机械效率越小C. 功率越大，反映做功越快，与机械效率无关D. 机械效率越大，表明它做的功越多15.用四只完全相同的滑轮组成如图所示的甲、乙两个滑轮组，把相同的物体匀速提升相间的高度。

第 1 页2021-2021年中考物理专题复习题：简单机械一、单项选择题1. 图中正在使用的机械，属于费力杠杆的有( )A. ①③B. ②③C. ①④D. ②④【答案】A【解析】解：①钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆； ②羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆； ③筷子在使用过程中，动力臂小于阻力臂，是费力杠杆； ④核桃夹在使用过程中，动力臂大于阻力臂，是省力杠杆． 综上所述，属于费力杠杆的有①③． 应选A ．此题的解题关键是通过生活经历，体会支点的位置，判断出动力臂与阻力臂的长度关系，进而得出省力、费力情况．此题考察的是杠杆的分类和特点，主要包括以下几种：①省力杠杆，动力臂大于阻力臂，省力但费间隔 ；②费力杠杆，动力臂小于阻力臂，费力但省间隔 ；③等臂杠杆，动力臂等于阻力臂，既不省间隔 也不省力．2. 一块厚度、密度均匀的长方形水泥板放在程度地面上，用竖直向上的力使其一端略微抬离地面，那么( )A. F 甲>F 乙，因为乙方法的动力臂大，动力小B. F 甲<F 乙，因为甲方法的阻力臂小，动力小C. F 甲>F 乙，因为甲方法的动力臂和阻力臂都比乙小D. F 甲=F 乙，因为甲方法和乙方法的动力臂和阻力臂之比相等【答案】D【解析】试题分析：把水泥板看做一个杠杆，抬起一端，那么另一端为支点.由于水泥板是一个厚度、密度都均匀的物体，所以，其重力的作用点在其中心上，此时动力F 克制的是水泥板的重力，即此时的阻力臂等于动力臂的一半.在此根底上，利用杠杆的平衡条件，即可确定F甲与F乙的大小关系．解：两次抬起水泥板时的情况如下图：在上述两种情况下，动力克制的都是水泥板的重力，对于形状规那么质地均匀的物体，其重心都在其几何中心上，所以阻力臂都等于动力臂的二分之一.根据杠杆的平衡条件F=GL阻L动=12G.所以前后两次所用的力一样．综上分析，应选D．3.在不计绳重和摩擦的情况下，沿三个不同方向拉绳使物体匀速上升，所用拉力分别是F1、F2、F3，那么( )A. F1最大B. F2最大C. F3最大D.F1=F2=F3【答案】D【解析】解：因为定滑轮相当于一等臂杠杆，只能改变力的方向，而不省力，故用定滑轮拉同一重物G，沿三个不同方向，用的拉力大小相等，即F1、F2、F3都等于物体的重力．应选D．4.如下图，用手沿竖直方向匀速拉动一个动滑轮，使挂在下面的物体G缓慢上升，动滑轮的重力不可以忽略，现改变物体重力G，那么动滑轮的机械效率和物体重力G 的关系可能符合以下图中( )A. B. C. D.【答案】B【解析】【分析】从题可知，动滑轮的重力不可忽略，那么克制动滑轮的重和绳与滑轮间的摩擦所做的功为额外功，首先根据影响摩擦力大小的因素判断出绳与滑轮间的摩擦，再利用公式η= W有用W总×100%判断出动滑轮的机械效率η与物重力G的关系；此题考察了使用动滑轮时机械效率的计算，要知道提升物重大小对机械效率的影响(同一滑轮组，机械效率随物重的增大而增大)。

简单机械1．下列有关简单机械的叙述正确的是( )A．剪纸用的剪刀是一种省力杠杆B．使用定滑轮可以省力C．使用动滑轮可以省功D．任何机械做功时机械效率不可能达到100%2. 如图所示是使用简单机械匀速提升同一物体的四种方式(不计机械自重和摩擦)，其中所需动力最小的是( )3. 如图所示为多功能车用安全锤，以下关于安全锤的分析正确的是( )A．安全锤上配备的螺丝起子在使用时相当于一个省力杠杆B．要使手电筒中的3个LED灯工作时互不影响，应将它们串联C．榔头的前端做的很尖锐是通过减小受力面积来减小压强D．利用吸磁杆的磁性可吸引所有金属4. 下列属于费力杠杆的是( )5. 园艺师傅使用如图所示的剪刀修剪树枝时( )A．尽量让树枝靠近O点，手握剪刀的位置远离O点B．尽量让树枝远离O点，手握剪刀的位置靠近O点C．树枝和手离O点的距离无论远近，修剪树枝时都费力D．树枝和手离O点的距离无论远近，修剪树枝时都省力6. 如图所示，在竖直向上大小为10 N的力F的作用下，重物A沿竖直方向匀速上升。

已知重物A上升速度为0.2 m/s，不计滑轮重、绳重及绳与滑轮间的摩擦，则物体的重力大小和滑轮上升的速度分别为( )A．20 N；0.4 m/s B．20 N；0.1 m/sC．5 N；0.4 m/s D．5 N；0.1 m/s7. 在道路条件不允许的情况下，军车通常采用如下方法原地掉头，先将千斤顶放在车底部合适的位置将军车顶起来，然后推动军车绕千斤顶转动即可实现原地掉头(如图)，下列有关分析正确的是( )A．千斤顶应放在车底部靠近车轮的位置B．千斤顶应放在车所受重力的作用线上C．只要在车前部推就最省力D．只要在车上离千斤顶最远的地方推就最省力8. 如图所示，在探究杠杆平衡条件的实验中，杠杆处于水平平衡状态。

若在杠杆两端的钩码上分别加挂一个完全相同的钩码，则( )A．杠杆不能水平平衡，左端上升 B．杠杆不能水平平衡，右端上升C．杠杆仍能处于水平平衡状态 D．以上说法都不正确9. 某同学用如图所示的方式匀速提升重为50 N的物体，已知动滑轮的重为10 N，不计摩擦和绳重，则该同学所用拉力的可能值是( )A．20 N B．25 N C．3 0N D．35 N10. 如图所示，杠杆在水平位置平衡，下列操作仍能让杠杆在水平位置保持平衡的是( )A．两侧钩码同时向外移一格B．两侧钩码同时向内移一格C．左侧的钩码向内移一格，右侧减去一个钩码D．在两侧钩码下方，同时加挂一个相同的钩码11. 如图所示是耕地用的犁，它凝聚着劳动人民的智慧，犁是一个________杠杆，犁地时，提压扶手容易改变铧在土中的深浅；犁的铧表面很光滑，使用中可以_______泥土对铧的摩擦力。

精选文档123简单机械一、填空题1. 思想导图是一种概括总结知识的方法，如下图请填写对应的内容：A________ ，B________ ．第1题图2. (易错· 2019益阳 )如下图是吊车吊起货物的表示图，已知AB＝ 4 m， BC＝ 6 m．吊臂是一个杠杆，当吊臂吊着 2 t 的货物处于静止状态时，杠杆的支点是________(选填“A”“B”或“C”)点，伸缩撑杆对吊臂的支持力大小为________N． (g＝ 10 N/kg)第2题图3.(2019 南昌市一模 )如下图，用甲、乙两种装置将物体匀速提高同样高度，物体重均为10 N ，滑轮重均为 1 N，不计绳重，所用的拉力分别是 F 1和 F 2，机械效率分别是η1和η2，则 F1________F 2，η1________η2.(均选填“＞”“＜”或“＝”)第3题图二、选择题4.(易错· 2019广西北部湾经济区 )如下图，杠杆在拉力 F 的作用下水平均衡．现将弹簧测力计绕 c 点从 a 地点转动到 b 地点的过程中，杠杆一直保持水平均衡，则拉力 F 的变化情况是()第4题图A. 向来变大B. 向来变小C. 向来不变D. 先变大后变小5. ( 易错 )( 不定项 )如下图，是同学们画的几种情形下的表示图，此中正确的选项是()第5题图A.动力 F1的力臂 l1B.使杠杆在图示地点静止的最小力FC. 使杠杆在图示地点静止的最小力 F 及其力臂lD. 用撬棒撬铁钉的最小力 F 及其力臂l6.(2019 滨州 )(不定项 )如下图，用 50 N 拉力将质量为 8 kg 的物体 5 s 内匀速提高 1 m，不计摩擦和绳重， g＝ 10 N/kg ，则以下说法中正确的是()第6题图A.实用功为 100 JB.拉力做功的功率为 20 WC.滑轮组的机械效率为 80%D.动滑轮的重力为 10 N三、计算题7. (2019 梧州 )如下图，斜面长s＝ 2 m ，高 h＝ 0.5 m ．建筑工人将质量m＝ 40 kg ，长度 a ＝50 cm，宽度 b＝20 cm，高度 c＝ 10 cm 的长方体模具，用绳索从斜面底端匀速拉到顶端时，用时 15 s，沿斜面向上的拉力 F＝ 150 N．(忽视绳索重力， g＝ 10 N/kg) ．求：(1)长方体模具的密度；(2)匀速拉动物体的过程中，拉力的功率；(3)斜面的机械效率．第7题图四、实验与研究题要从研究影响机械效率的要素出发，追求方法．第8题图【进行实验与采集凭证】为了研究影响机械效率的要素，小明选用了大小同样的滑轮，利用图甲和图乙装置进行实验，并把数据记录在下表中．提高绳端移机械实验滑轮钩码重实用功拉力总功的高度动的距效率次数材质G/N W 实用/J F/N W 总/Jh/m离 s/mη1铝10.10.10.60.30.1856% 2铝20.10.2 1.00.30.367% 3铝20.20.4 1.00.60.667% 4塑料20.20.40.80.60.4883% 5塑料20.20.4 2.10.20.4295%【剖析与论证】(1) 比较 1和 2两次实验发现：在所用滑轮组一准时，提高的钩码________，机械效率越高．(2) 比较 3和 4两次实验发现：滑轮组的机械效率还与____________相关．(3)比较 ________两次实验发现：在所用滑轮组一准时，机械效率与提高钩码的高度没关．(4) 第 5 次实验是利用图________的装置达成的，判断依照是________．(5)利用图甲的装置，把重6 N 的物体用 2.5 N 的拉力匀速拉起，滑轮组的机械效率为________．可见假如没有刻度尺，只有测力计，也能够丈量出滑轮组的机械效率．【沟通与反省】(1)小明利用图丙装置实验发现：斜面的机械效率与斜面的倾斜程度和摩擦相关，与物重无关．保持斜面倾斜程度不变，能够采纳 ______________的方法减小摩擦，进而提高斜面的机械效率．(2)实验表示：额外功越小，总功越靠近实用功；进一步推理得出：若是没有额外功，总功等于实用功；可见使用任何机械都 ________．以下物理规律的得出运用了这类研究方法的是________．A. 焦耳定律B. 牛顿第必定律C. 阿基米德原理D. 欧姆定律参照答案1.费劲天平×42.A5103.＞＞4.A5.BD6.BC7.解： (1)长方体模具的体积 V＝ abc＝ 0.5 m × 0.2 m × 0.＝1 m0.01 m3m40 kg33ρ＝V＝长方体模具的密度0.01 m 3＝4×10kg/m(2)匀速拉动物体的过程中，拉力所做的功W 总＝ Fs＝ 150 N × 2 m＝ 300 JW总300 J拉力的功率 P＝t＝15 s＝20 W(3)拉力所做的实用功W 有＝ Gh＝ mgh＝ 40 kg × 10 N/kg× 0＝.5 200m JW200 J斜面的机械效率η＝有总× 100%＝300 J× 100%≈ 66.7%W8. 【剖析与论证】(1)越重(2)动滑轮的重量(3)2、 3(4) 乙s＝ h (5)80%【沟通与反省】 (1)减小斜面的粗拙程度(2)不可以省功B。

2020-2021 年中考物理分类汇编简单机械一、简单机械选择题1．以下图，工人用250N 的力 F 将重为 400N 的物体在10s 内匀速提高2m，则此过程中A．工人做的实用功为800J B．工人做的总功为500JC．滑轮组的机械效率为60%D．拉力做功的功率为20W【答案】 A【分析】【详解】A．工人做的实用功：W有Gh 400N 2m 800J ，A 选项正确。

B．绳索的自由端挪动的距离是4m ，工人做的总功：W总 Fs 250N 4m 1000J ，B选项错误。

C．滑轮组的机械效率：W有800J80% ，W总1000JC选项错误。

D．拉力做功的功率：W1000JP100W ，t10sD选项错误。

2．轻质杠杆 AB 可绕中点 O 自由转动，此刻其 A 端和 B 端分别施以大小相等的力 F1和F2，它们的方向以下图，则以下说法中正确的选项是A．杠杆会沿顺时针方向转动B．杠杆会沿逆时针方向转动C．杠杆会保持均衡D．没法判读杠杆转动方向【答案】 A【分析】【详解】由图知道，O 为杠杆的支点，分别从O 点向两力的作用线作垂线交两力的作用线于点C、D，则力 F1和 F2的力臂分别为OC、OD，以以下图所示：因 OA=OB，由几何知识知道，故OC＜OD又因为F1和F2的大小相等，由均衡条件知道，力与力臂乘积的大小关系是：F1× OC＜ F2×OD，所以，杠杆不可以均衡，杠杆会沿顺时针方向转动，即只有 A 正确。

3．如图是抽水马桶水箱进水自动控制的构造原理图，AOB为一可绕固定点O 转动的轻质杠杆，已知 OA : OB 1: 2 ，A端用细线挂一空心铝球，质量为．当铝球一半体积浸在水中，在 B 端施加的竖直向下的拉力F时，杠杆恰幸亏水平川点平衡．（铝 2.7 103 kg / m3， g 10 N / kg ）以下结果正确的选项是A．该铝球空心部分的体积为 1 10 3 m3B．该铝球的体积为310 3 m3C．该铝球遇到的浮力为D．该铝球遇到的浮力为20N 40N【答案】 C【分析】 【剖析】依据密度的公式获得铝球实心部分的体积，依据杠杆的均衡条件获得 A 端的拉力，铝球在水中遇到的浮力等于重力减去A 端的拉力，依据阿基米德原理求出排开水的体积，进而得出球的体积，球的体积减去实心部分的体积获得空心部分的体积 ．【详解】铝球实心部分的体积：V 实m1 10 3 m 3 ，103 kg / m 3由杠杆均衡的条件可得：F A ×OA=F B ×OB ， F AOBF B27N ，OA1铝球遇到的浮力： F 浮G F mgF 2.7kg 10N / kg7N 20N ，铝球排开水的体积： V 排F 浮20N 2 10 3 m 3， 水g110N / kg103 kg / m 3 铝球的体积： V 球2V 排 22 103 m 34 10 3 m 3 ，V 空 V 球V 实 4433333则空心部分的体积： 10 m 1 10 m 3 10 m ．【点睛】本题考察杠杆和浮力的题目，解决本题的要点知道杠杆的均衡条件和阿基米德原理的公式．4．小勇体重 600N ，利用以下图的滑轮组在 10s 内使物体 A 匀速上涨 5m ．已知物体 A 重为 800N ，小勇作用在绳端的拉力大小为500N ，在此过程中，以下说法正确的选项是A ．水平川面对小勇的支持力做功为6000JB ．小勇做的实用功为 3000JC ．小勇拉力的功率为250WD ．此滑轮组的机械效率为80%【答案】 D【分析】水平川面对小勇的支持力与小勇运动的方向是垂直的，支持力不做功，故A 错；小勇做的实用功就是战胜物体的重力做的功W 有 =Gh =800N ×5m=4000J ，故B 错；小勇做的总功为W总=Fs=500N ×10m=5000J ，拉力的功率为 P=W 总/t=5000J/10s=500W ，故 C 错；滑轮组的机械效率为 η=W 有 /W 总=4000J/5000J=80% ，故 D 正确；应选 D ．5．在生产和生活中常常使用各样机械，在使用机械时，以下说法中正确的选项是A．能够省力或省距离，但不可以省功B．能够省力，同时也能够省功C．能够省距离，同时也能够省功D．只有在费劲状况时才能省功【答案】 A【分析】【详解】A 选项正确；使用机械能够省力、省距离或改变力的方向，但都不可以省功，故使用任何机械都不可以省功，故B、 C、 D 选项错误；6．以下图，动滑轮重为 1 N，拉力 F 为 5 N，则重物G 和弹簧秤读数为A．G 为 4 N，弹簧秤读数为 5 NB． G 为 9 N，弹簧秤读数为10 NC． G 为 10 N，弹簧秤读数为 5 ND． G 为 9 N，弹簧秤读数为 5 N【答案】 D【分析】此时弹簧秤与拉力 F 共同肩负重物和滑轮的重力，因拉力 F 为 5N，所以弹簧秤读数也为5N；，所以 G=9N，应选项 D 正确；应选 D．7．如图为工人使劲撬起石头的情形，小亮在图中画出了四个作用于硬棒上的力，此中能正确表示工人左手施力且最省力的是（）A． F1B． F2C． F3D． F4【答案】 C【分析】解答：因为由图可知 ,四个力中 F3 的力臂最长，所以依据杆杆均衡条件可知，最省力的是沿F3 方向．应选 C.8．以下图，手用F112的力将物体 B 匀速提高 h， F 做功为 300J；若借助滑轮组用 F 的力把物体 B 匀速提高同样高度，F2做功为 500J，以下说法错误的选项是A．滑轮组机械效率为60%B．两个过程物体 B 平均速运动，机械能增添C．滑轮组的自重，绳索和滑轮之间的摩擦等要素致使F2做的功有一部分属于额外功21做功的功率大D． F 做功的功率比F【答案】 D【分析】【详解】A．依据题意知道，用11有 =300J，借助F 的力将物体 B 匀速提高 h， F 做的是实用功，即 W滑轮组用 F2的力把物体 B 匀速提高同样高度，F2做的是总功，即W 总 =500J，由W实用W 总100%知道，滑轮组的机械效率是：W实用100%=300J100%=60% ,W总500J故 A 不切合题意；B．因为两个过程物体 B 均做匀速运动，所以，动能不变，但高度增添，重力势能增大，而动能与势能之和是机械能，所以机械能增大，故 B 不切合题意；C．因为需要战胜滑轮组的自重及绳索和滑轮之间的摩擦做功，即由此致使F2多做一些功，即额外功，故 C 不切合题意；D．由P Wt 知道，功率由所做的功和达成功所需要的时间决定，依据题意不知道达成功所用的时间，故没法比较功率的大小，故 D 切合题意．9．以下简单机械中既能够省力，同时又能够改变力的方向的是A．定滑轮B．动滑轮C．斜面D．滑轮组【答案】 D【分析】【剖析】不同机械的优弊端都不同样：动滑轮省力，但不可以改变力的方向；定滑轮能够改变方向，但不可以省力；斜面只好改变力的大小；滑轮组既能够改变力的大小也能够改变力的方向．【详解】A、定滑轮只好改变力的方向，不可以省力，不切合题意；B、动滑轮能够省力，但不可以改变力的方向，不切合题意；C、斜面能够省力，不可以改变力的方向，不切合题意；D、滑轮组既能够省力，也能够改变力的方向，切合题意；应选 D ．10．以下图，用同样的滑轮不同的绕法提起同样的重物，摩擦力能够忽视不计，在物体匀速上涨的过程中A．甲图省力，机械效率甲图大B．甲图省力，机械效率同样大C．乙图省力，机械效率乙图大D．乙图省力，机械效率同样大【答案】 B【分析】【详解】n 甲 =3、 n 乙 =2；因绳重和摩擦忽视不计，所以由1G动）可剖析甲、乙两图可知， F （ Gn知，甲图更省力；由W有GhB．η==Gh可知，甲乙滑轮组的机械效率同样，应选W总G动 h11．如图用同一滑轮组分别将两个不同的物体 A 和 B 匀速提高同样的高度，不计绳重和摩擦的影响，提高 A 的过程滑轮组的机械效率较大，则以下判断正确的选项是①A 物体比B物体轻②提高 A 的拉力较大③ 提高A所做的额外功较少④ 提高A做的实用功许多A．只有①③C．只有②③【答案】 B 【分析】【详解】B．只有②④D．只有①④由题知，提起两物体所用的滑轮组同样，将物体提高同样的高度，不计绳重和摩擦，战胜动滑轮重力所做的功是额外功，由W 额 =G 动 h 知，提高A 和 B 所做额外功同样，不计绳重与摩擦的影响，滑轮组的机械效率：η=W有W有A 物体时滑轮=，额外功同样，提高W总W有 W额组的机械效率较大，所以提高 A 物体所做的实用功较大，因为提高物体高度同样，所以A 物体较重，提高 A 物体用的拉力较大，故ACD 错误， B 正确。
