教学目的

1、熟悉漏电保护器的工作原理
2、熟悉漏电保护器的选用

教学重点、难点
及 解 决 方 法

重点：漏电保护器的参数与选用
难点：漏电保护器的工作原理与安装
解决方法：通过讲述、举例、对比来教学
《电工知识》王洪主编

《电工口诀》电力出版社出版

教 学 过 程 及 内 容
一、组织教学

二、复习导入
三、授课过程
四、归纳总结

五、布置作业

课程章节
及 主 题

授课课时计划

教 材 和
参 考 书

授课班次
授课日期
Ⅰ、组织教学
1、维护好课堂纪律。
2、清点学生人数。
Ⅱ、新课导入
1、接地保护与接零保护的区别
2、常用供电网络的接地方法（IT\TT\TN）
3、常用家庭漏电保护器的工作方法
Ⅲ、讲授新课
一、漏电保护器的的组成、分类及参数
1、漏电保护器的组成
（1）检测元件：检测元件可以说是一个零序电流互感器。被保护的
相线、中性线穿过环形铁心，构成了互感器的一次线圈N1，缠绕在环形铁
芯上的绕组构成了互感器的二次线圈N2，如果没有漏电发生，这时流过相
线、中性线的电流向量和等于零，因此在N2上也不能产生相应的感应电
动势。如果发生了漏电，相线、中性线的电流向量和不等于零，就使N2
上产生感应电动势，这个信号就会被送到中间环节进行进一步的处理。
（2）中间环节：中间环节通常包括放大器、比较器、脱扣器，当中
间环节为电子式时，中间环节还要辅助电源来提供电子电路工作所需的电
源。中间环节的作用就是对来自零序互感器的漏电信号进行放大和处理，
并输出到执行机构。
（3）执行机构：该结构用于接收中间环节的指令信号，实施动作，
自动切断故障处的电源。
（4）试验装置：由于漏电保护器是一个保护装置，因此应定期检查
其是否完好、可靠。试验装置就是通过试验按钮和限流电阻的串联，模拟
漏电路径，以检查装置能否正常动作。

漏电保护器的分类
按信号分电压和电流型。按有无中间机构分直接传动和间接传动型。
按执行机构分为机械脱扣和电磁脱扣。按级数和线数分为单级二线、二极、
二极三线、三极、三极四线、四极等保护器。
主要技术参数
（1）、脱扣器额定电流In （2）、额定漏电动作电流I△n
（3）、额定漏电不动作电流I△n0（4）、分断时间t△n
（5）、短路通断能力Im （6）、额定漏电通断能力I△m
漏电保护器的工作原理
正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此
时流过零序互感器(检测互感器)的电流大小相等，方向相反，总和为零，
互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通
状态，漏电保护器处于正常运行。当被保护电器与线路发生漏电或有人触
电时，就有一个接地故障电流，使流过检测互感器内电流量和不为零，互
感器铁芯中感应出现磁通，其二次绕组有感应电流产生，经放大后输出，
使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。

注：K2的目的是在Ｃ与Ｎ相之间产生漏电电流，由于是外部的电流
则会使零序电流互感器内部产生信号，三相电流不为零则认定是漏电。
二、漏电保护器的选用
一般环境选择动作电流不超过30mA，动作时间不超过0.1s.，这两
个参数保证了人体如果触电时，不会使触电者产生病理性生理危险效应。
在浴室、游泳池等场所漏电保护器的额定动作电流不宜超过10mA。
在触电后可能导致二次事故的场合，应选用额定动作电流为6mA的
漏电保护器。
漏电保护器的安装与接线
漏电保护器正确接线方式TN 系统是指配电网的低压中性点直接接
地, 电气设备的外露可导电部分通过保护线与该接地点相接。
TN 系统可分为:
TN －S 系统 整个系统的中性线与保护线是分开的。
TN －C 系统 整个系统的中性线与保护线是合一的。
TN－C－S 系统干线部分的前一部分保护线与中性线是共用的, 后
一部分是分开的。
TT 系统 配电网低压侧的中性点直接接地, 电气设备的外露可导
电部分通过保护线直接接地。
安装时必须严格区分中性线N 和保护线PE。三极四线或四极式漏
电保护器的中性线, 不管其负荷侧中性线是否使用都应将电源中性线接
入保护器的输入端。经过漏电保护器的中性线不得作为保护线, 不得重复
接地或接设备外露可导电部分; 保护线不得接入漏电保护器。

Ⅳ、归纳小结
１、熟悉漏电保护器的组成与工作原理。
２、了解漏电保护器的选用与安装。

Ⅴ、作业布置
习题P77-18

合集下载

施工现场临时用电安全技术规范JGJ46-2005

施工现场临时用电安全技术规范JGJ46-2005

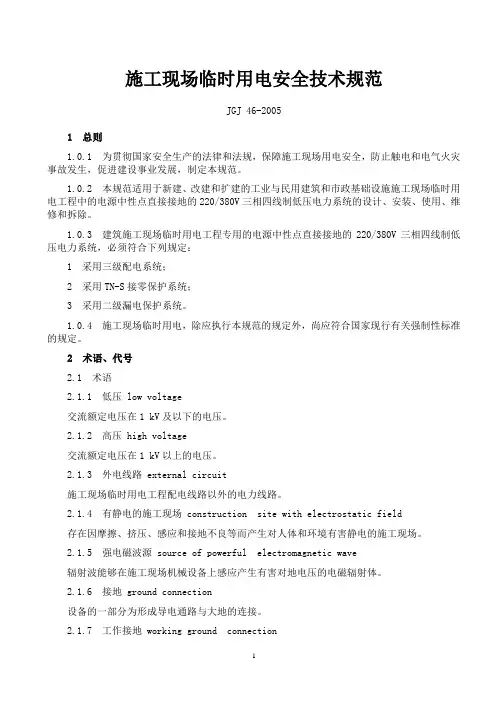

施工现场临时用电安全技术规范JGJ 46-20051 总则1.0.1 为贯彻国家安全生产的法律和法规，保障施工现场用电安全，防止触电和电气火灾事故发生，促进建设事业发展，制定本规范。
