漏电保护器的工作原理、使用范围、接线方式

漏电保护器原理及接线图————————————————————————————————作者：————————————————————————————————日期：漏电保护器原理及接线图家装电路虽然有专业的电工师傅安装，不用我们操心，但是稍作了解家庭电路也是有必要的。

就拿漏电保护器的接线图来说，人家拿张电路图给你看，也要大概看得懂些。

对于没有太多专业电路知识的我们来说，确实有点难度，下面就随一起来学习下漏电保护器原理及接线图。

漏电保护器原理漏电保护器由脱扣电路、过载保护器装置和漏电触发电路三部分组成。

过载保护装置由双金属片构成的热元件EHl、EH2组成。

将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。

当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。

由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。

当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。

因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。

漏电保护器接线图漏电保护器的正确接线方式有一个系统叫TN，指的是配电网的低压中性点直接接地，电气设备外露可到店的部分通过保护线与该接地点连接。

TN系统可以划分成三种接线方式即：TN25系统：整个系统的中性线与保护线分开连接。

TN 2C系统：整个系统的中性线与保护线是合一的。

TN 2C2S系统：整个系统干线部分的前一部分保护线与中性线是共用的, 后一部分是分开的。

另外一种正确的漏电保护器接线方式叫TT 系统，指的就是配电网低压侧的中性点直接接地, 电气设备的外露可导电部分通过保护线直接接地。

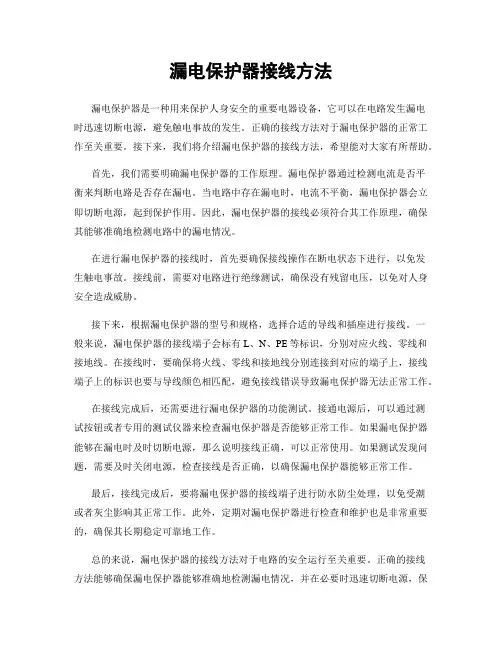

漏电保护器接线方法漏电保护器是一种用来保护人身安全的重要电器设备，它可以在电路发生漏电时迅速切断电源，避免触电事故的发生。

正确的接线方法对于漏电保护器的正常工作至关重要。

接下来，我们将介绍漏电保护器的接线方法，希望能对大家有所帮助。

首先，我们需要明确漏电保护器的工作原理。

漏电保护器通过检测电流是否平衡来判断电路是否存在漏电。

当电路中存在漏电时，电流不平衡，漏电保护器会立即切断电源，起到保护作用。

因此，漏电保护器的接线必须符合其工作原理，确保其能够准确地检测电路中的漏电情况。

在进行漏电保护器的接线时，首先要确保接线操作在断电状态下进行，以免发生触电事故。

接线前，需要对电路进行绝缘测试，确保没有残留电压，以免对人身安全造成威胁。

接下来，根据漏电保护器的型号和规格，选择合适的导线和插座进行接线。

一般来说，漏电保护器的接线端子会标有L、N、PE等标识，分别对应火线、零线和接地线。

在接线时，要确保将火线、零线和接地线分别连接到对应的端子上，接线端子上的标识也要与导线颜色相匹配，避免接线错误导致漏电保护器无法正常工作。

在接线完成后，还需要进行漏电保护器的功能测试。

接通电源后，可以通过测试按钮或者专用的测试仪器来检查漏电保护器是否能够正常工作。

如果漏电保护器能够在漏电时及时切断电源，那么说明接线正确，可以正常使用。

如果测试发现问题，需要及时关闭电源，检查接线是否正确，以确保漏电保护器能够正常工作。

最后，接线完成后，要将漏电保护器的接线端子进行防水防尘处理，以免受潮或者灰尘影响其正常工作。

此外，定期对漏电保护器进行检查和维护也是非常重要的，确保其长期稳定可靠地工作。

总的来说，漏电保护器的接线方法对于电路的安全运行至关重要。

正确的接线方法能够确保漏电保护器能够准确地检测漏电情况，并在必要时迅速切断电源，保护人身安全。

因此，在进行漏电保护器的接线时，一定要严格按照相关标准和要求进行操作，确保接线的准确性和安全性。

同时，定期对漏电保护器进行检查和维护，确保其能够长期稳定可靠地工作。

漏电保护器安全使用漏电保护器（RCD）是一种重要的电气安全设备，它可以有效地保护人们免受电击的危险。

使用RCD可以有效地减少电气事故的发生率，保护人们的身体安全。

在工作和生活中，正确使用漏电保护器非常重要。

本文将介绍漏电保护器的原理、常见故障和使用注意事项，帮助读者正确使用漏电保护器，确保电气安全。

一、漏电保护器的原理漏电保护器的原理是利用电感和电容的作用，在正常情况下，漏电保护器的电流经过L线，并通过N线回流。

如果发生漏电，会导致电流流经地线，并导致漏电保护器的L线和N线的电流不相等，导致保护器动作，切断电源，避免电流流经人体而引起电击。

如果电流大小超过漏电保护器的额定电流，则漏电保护器会立即切断电源，保护电器和人员安全。

二、漏电保护器的常见故障1.误切误切是漏电保护器的常见故障。

误切一般是因为漏电保护器的额定电流设置过小，或者接地电阻过大，导致漏电保护器不能正确地判断电流大小，误切电源。

此时，应选择合适的额定电流漏电保护器，并定期检查地线电阻。

2.失效漏电保护器失效是指漏电保护器无法正常判断漏电，并无法切断电源。

此时，漏电保护器可能已经老化，电路板或元器件的接触不良，或者被外部噪声干扰影响。

此时，需要及时更换漏电保护器。

3.误报警误报警是指漏电保护器误判断正常电流为漏电电流，导致误报警。

此时，应检查电器的接线是否正确，避免电器本身存在缺陷，定期检查漏电保护器的工作状态，避免漏电保护器老化或失效。

三、漏电保护器的使用注意事项1.选择合适的漏电保护器选择合适的漏电保护器取决于电器的额定电流和使用场合。

一般情况下，照明电路应该选择30mA漏电保护器，电动工具和家用电器应该选择100mA漏电保护器。

如果在高湿度，易漏电或潮湿的环境中使用电器，应选择300mA漏电保护器。

在选择漏电保护器时，还应查看电器生产商提供的额定电流和标准要求。

2.安装漏电保护器安装漏电保护器之前，应首先切断电源。

安装前应确认漏电保护器的额定电流是否符合电器的额定电流要求，确认地线接口连接是否正确，购买正规适合自己用的漏电保护器，并安装在易于操作的地方。

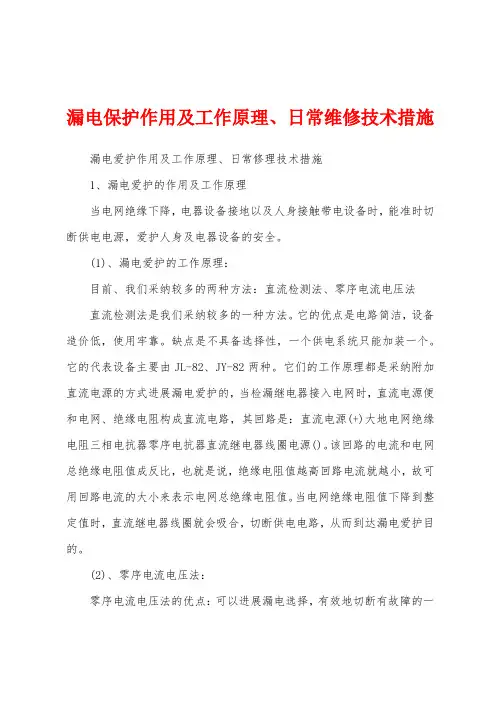

漏电保护作用及工作原理、日常维修技术措施漏电爱护作用及工作原理、日常修理技术措施1、漏电爱护的作用及工作原理当电网绝缘下降，电器设备接地以及人身接触带电设备时，能准时切断供电电源，爱护人身及电器设备的安全。

(1)、漏电爱护的工作原理：目前、我们采纳较多的两种方法：直流检测法、零序电流电压法直流检测法是我们采纳较多的一种方法。

它的优点是电路简洁，设备造价低，使用牢靠。

缺点是不具备选择性，一个供电系统只能加装一个。

它的代表设备主要由JL-82、JY-82两种。

它们的工作原理都是采纳附加直流电源的方式进展漏电爱护的，当检漏继电器接入电网时，直流电源便和电网、绝缘电阻构成直流电路，其回路是：直流电源(+)大地电网绝缘电阻三相电抗器零序电抗器直流继电器线圈电源()。

该回路的电流和电网总绝缘电阻值成反比，也就是说，绝缘电阻值越高回路电流就越小，故可用回路电流的大小来表示电网总绝缘电阻值。

当电网绝缘电阻值下降到整定值时，直流继电器线圈就会吸合，切断供电电路，从而到达漏电爱护目的。

(2)、零序电流电压法：零序电流电压法的优点：可以进展漏电选择，有效地切断有故障的一路;零序电流电压法的缺点：设备体积大、造价昂贵，由于技术不过关易造成误动作。

当电网绝缘电阻较高时，零序电流电压为零，电网绝缘电阻下降至整定值时或电网有接地故障时，电流互感器检测到零序电流和零序电压比拟后产生的信号，经电路放大，使开关动作切断故障电源，从而到达漏电爱护的作用。

2、试验及安装A、为了保证检漏继电器的正常运行，《煤矿安全规程》及《质量标准化标准》都有明确的规定。

1)检漏继电器的装运率、合格率为100%。

2)使用中的检漏继电器必需每天做一次动作性能试验、每一个月进展一次远方接地试验，并且要有记录。

B、检漏继电器动作电阻整定值：C、检漏继电器的试验：1)每一日的试验由当班机电维护工进展。

2)远方动作试验由机电工区治理组进展，下面讲一下试验方法及留意事项。

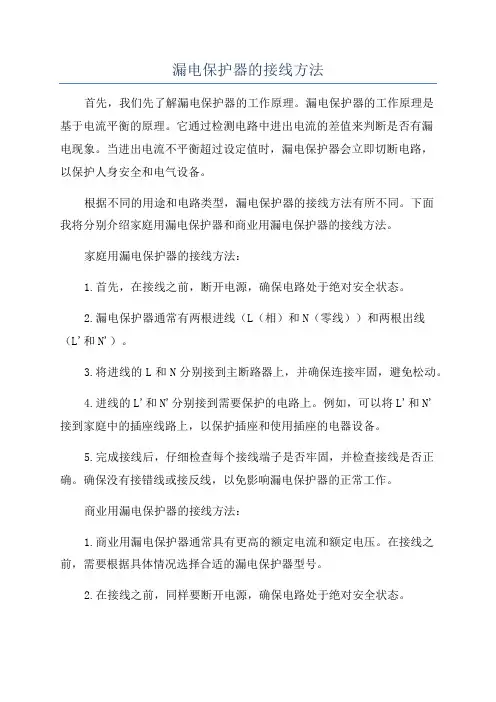

漏电保护器的接线方法首先，我们先了解漏电保护器的工作原理。

漏电保护器的工作原理是基于电流平衡的原理。

它通过检测电路中进出电流的差值来判断是否有漏电现象。

当进出电流不平衡超过设定值时，漏电保护器会立即切断电路，以保护人身安全和电气设备。

根据不同的用途和电路类型，漏电保护器的接线方法有所不同。

下面我将分别介绍家庭用漏电保护器和商业用漏电保护器的接线方法。

家庭用漏电保护器的接线方法：1.首先，在接线之前，断开电源，确保电路处于绝对安全状态。

2.漏电保护器通常有两根进线（L（相）和N（零线））和两根出线（L'和N'）。

3.将进线的L和N分别接到主断路器上，并确保连接牢固，避免松动。

4.进线的L'和N'分别接到需要保护的电路上。

例如，可以将L'和N'接到家庭中的插座线路上，以保护插座和使用插座的电器设备。

5.完成接线后，仔细检查每个接线端子是否牢固，并检查接线是否正确。

确保没有接错线或接反线，以免影响漏电保护器的正常工作。

商业用漏电保护器的接线方法：1.商业用漏电保护器通常具有更高的额定电流和额定电压。

在接线之前，需要根据具体情况选择合适的漏电保护器型号。

2.在接线之前，同样要断开电源，确保电路处于绝对安全状态。

3.漏电保护器的接线方法与家庭用漏电保护器类似。

进线的L和N接到主断路器上，L'和N'接到需要保护的电路上。

同时，还需要接地线（PE）将设备接地。

4.在商业用漏电保护器的接线过程中，需要特别注意接地的可靠性。

确保接地线与地线之间的连接良好，有效地将漏电保护器与地面连接，以便漏电时能够迅速切断电路。

无论是家庭用漏电保护器还是商业用漏电保护器，在接线之后，都需要进行接地测试和漏电测试，以确保漏电保护器的正常工作。

接地测试可以检查接地线的连接是否良好，漏电测试可以模拟漏电情况，检测漏电保护器切断电路的准确性和速度。

总结起来，正确的接线方法对于漏电保护器的正常使用至关重要。

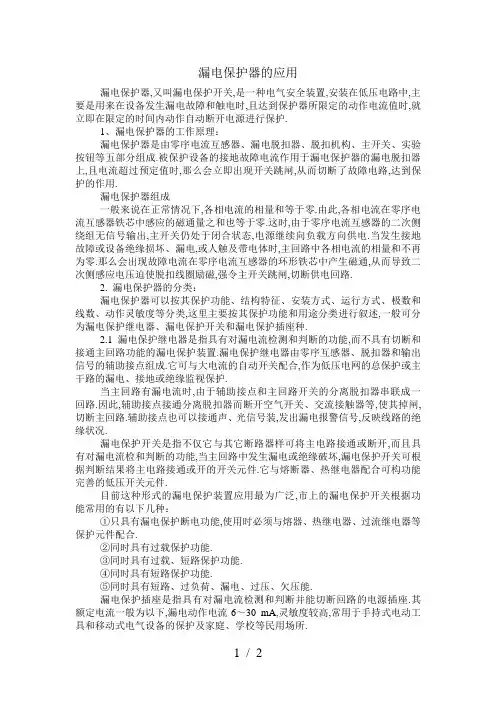

漏电保护器的应用漏电保护器,又叫漏电保护开关,是一种电气安全装置,安装在低压电路中,主要是用来在设备发生漏电故障和触电时,且达到保护器所限定的动作电流值时,就立即在限定的时间内动作自动断开电源进行保护.1、漏电保护器的工作原理：漏电保护器是由零序电流互感器、漏电脱扣器、脱扣机构、主开关、实验按钮等五部分组成.被保护设备的接地故障电流作用于漏电保护器的漏电脱扣器上,且电流超过预定值时,那么会立即出现开关跳闸,从而切断了故障电路,达到保护的作用.漏电保护器组成一般来说在正常情况下,各相电流的相量和等于零.由此,各相电流在零序电流互感器铁芯中感应的磁通量之和也等于零.这时,由于零序电流互感器的二次侧绕组无信号输出,主开关仍处于闭合状态,电源继续向负载方向供电.当发生接地故障或设备绝缘损坏、漏电,或人触及带电体时,主回路中各相电流的相量和不再为零.那么会出现故障电流在零序电流互感器的环形铁芯中产生磁通,从而导致二次侧感应电压迫使脱扣线圈励磁,强令主开关跳闸,切断供电回路.2. 漏电保护器的分类：漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类,这里主要按其保护功能和用途分类进行叙述,一般可分为漏电保护继电器、漏电保护开关和漏电保护插座种.2.1漏电保护继电器是指具有对漏电流检测和判断的功能,而不具有切断和接通主回路功能的漏电保护装置.漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成.它可与大电流的自动开关配合,作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护.当主回路有漏电流时,由于辅助接点和主回路开关的分离脱扣器串联成一回路.因此,辅助接点接通分离脱扣器而断开空气开关、交流接触器等,使其掉闸,切断主回路.辅助接点也可以接通声、光信号装,发出漏电报警信号,反映线路的绝缘状况.漏电保护开关是指不仅它与其它断路器样可将主电路接通或断开,而且具有对漏电流检和判断的功能,当主回路中发生漏电或绝缘破坏,漏电保护开关可根据判断结果将主电路接通或开的开关元件.它与熔断器、热继电器配合可构功能完善的低压开关元件.目前这种形式的漏电保护装置应用最为广泛,市上的漏电保护开关根据功能常用的有以下几种：①只具有漏电保护断电功能,使用时必须与熔器、热继电器、过流继电器等保护元件配合.②同时具有过载保护功能.③同时具有过载、短路保护功能.④同时具有短路保护功能.⑤同时具有短路、过负荷、漏电、过压、欠压能.漏电保护插座是指具有对漏电流检测和判断并能切断回路的电源插座.其额定电流一般为以下,漏电动作电流6～30 mA,灵敏度较高,常用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所.3.漏电保护器的安装：安装漏电保护器除应遵守常规的电气设备安装规程外,还应注意以下几点：3.1标有电源侧和负荷侧的漏电保护器不得接反.如果接反,会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电,因长时间通电而烧毁.漏电保护器的安装应符合生产厂家产品说明书的要求.3.2安装漏电保护器不得拆除或放弃原有的安全防护措施,漏电保护器只能作为电气安全防护系统中的附加保护措施.3.3安装漏电保护器时,必须严格区分中性线和保护线.使用三极四线式和四极四线式漏电保护器时,中性线应接入漏电保护器.经过漏电保护器的中性线不得作为保护线.3.4工作零线不得在漏电保护器负荷侧重复接地,否那么漏电保护器不能正常工作.3.5采用漏电保护器的支路,其工作零线只能作为本回路的零线,禁止与其他回路工作零线相连,其他线路或设备也不能借用已采用漏电保护器后的线路或设备的工作零线.被保护的用电设备与漏电保护器之间的各线互相不能碰接.如果出现线间相碰或零线间相交接,会立刻破坏了零序平衡电流值,而引起漏电保护器误动作；另外,被保护的用电设备只能并联安装在漏电保护器之后,接线保证正确,也不许将用电设备接在实验按钮的接线处.3.7漏电保护器的使用要求漏电保护器的保护X围应是独立回路,不能与其他线路有电气连接.4.漏电保护器的使用：漏电保护器的安全使用要靠一套行之有效的管理制度和措施来保证.在使用中要按照使用说明书的要求使用漏电保护器,做好定期的维护,并按规定每月检查一次,即操作漏电保护器的试验按钮,检查其是否能正常断开电源.在检查时应注意操作试验按钮的时间不能太长,一般以点动为宜,次数也不能太多,以免烧毁内部元件.漏电保护器在使用中发生跳闸,应先查清漏电保护器本身是否有故障,可将保护器负载侧断开,如果漏电保护器能合闸即为正常,如果再次跳闸,此时应采用逐步接入各路负荷的方法来判别故障的发生点,排除故障.允许试送电一次,不得连续强行送电.漏电保护器一旦损坏不能使用时,应由专业电工进行检查或更换.如果漏电保护器发生误动作和拒动作,其原因：一方面是由漏电保护器本身引起,另一方面是来自线路的缘由,应具体分析,不要私自拆卸和调整漏电保护器的内部器件.5.结束语：漏电保护器是用来直接或间接保护人体触电的安全设备,是安全用电的一项重要技术措施.在预防人体无意接触漏电电流而造成伤害和防止由于电弧性接地故障而引发电气火灾等方面具有显著的效果.目前漏电保护器在安全用电、防护电气事故领域得到了广泛的应用.。

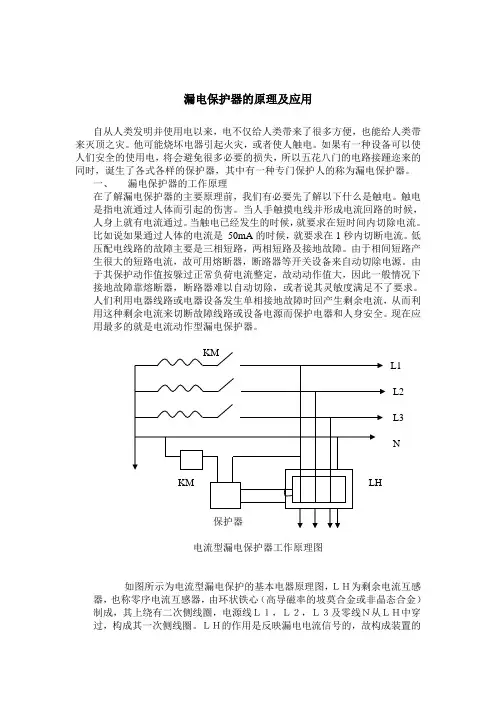

漏电保护器的原理及应用自从人类发明并使用电以来，电不仅给人类带来了很多方便，也能给人类带来灭顶之灾。

他可能烧坏电器引起火灾，或者使人触电。

如果有一种设备可以使人们安全的使用电，将会避免很多必要的损失，所以五花八门的电路接踵迩来的同时，诞生了各式各样的保护器，其中有一种专门保护人的称为漏电保护器。

一、漏电保护器的工作原理在了解漏电保护器的主要原理前，我们有必要先了解以下什么是触电。

触电是指电流通过人体而引起的伤害。

当人手触摸电线并形成电流回路的时候，人身上就有电流通过。

当触电已经发生的时候，就要求在短时间内切除电流。

比如说如果通过人体的电流是50mA的时候，就要求在1秒内切断电流。

低压配电线路的故障主要是三相短路，两相短路及接地故障。

由于相间短路产生很大的短路电流，故可用熔断器，断路器等开关设备来自动切除电源。

由于其保护动作值按躲过正常负荷电流整定，故动动作值大，因此一般情况下接地故障靠熔断器，断路器难以自动切除，或者说其灵敏度满足不了要求。

人们利用电器线路或电器设备发生单相接地故障时回产生剩余电流，从而利用这种剩余电流来切断故障线路或设备电源而保护电器和人身安全。

现在应用最多的就是电流动作型漏电保护器。

L1L2L3N电流型漏电保护器工作原理图如图所示为电流型漏电保护的基本电器原理图，ＬＨ为剩余电流互感器，也称零序电流互感器，由环状铁心（高导磁率的坡莫合金或非晶态合金）制成，其上绕有二次侧线圈，电源线Ｌ１，Ｌ２，Ｌ３及零线Ｎ从ＬＨ中穿过，构成其一次侧线圈。

ＬＨ的作用是反映漏电电流信号的，故构成装置的比较，控制部分。

ＫＭ为接触器，构成装置的执行部分，其作用是执行动作命令的。

漏电保护器一般都是由这三部分组成。

在正常情况下漏电保护器所控制的的电路中没有人身触电及漏电等接地故障时，各项电流的相量和等于零。

即ｉａ＋ｉｂ＋ｉｃ＝０同时各项电流ＬＨ铁心中所产生的磁通向量和也等于零。

这时二次回路中就没有感应电势输出，漏电装置不动作，当电路中发生触电或漏电故障。

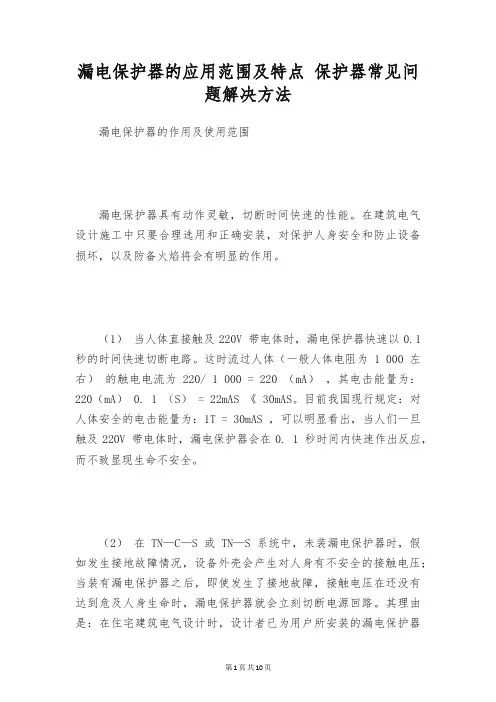

漏电保护器的应用范围及特点保护器常见问题解决方法漏电保护器的作用及使用范围漏电保护器具有动作灵敏，切断时间快速的性能。

在建筑电气设计施工中只要合理选用和正确安装，对保护人身安全和防止设备损坏，以及防备火焰将会有明显的作用。

（1）当人体直接触及220V 带电体时，漏电保护器快速以0.1 秒的时间快速切断电路。

这时流过人体（一般人体电阻为 1 000左右）的触电电流为220/ 1 000 = 220 （mA），其电击能量为：220（mA） 0. 1 （S） = 22mAS 《 30mAS。

目前我国现行规定：对人体安全的电击能量为：1T = 30mAS ，可以明显看出，当人们一旦触及220V 带电体时，漏电保护器会在0. 1 秒时间内快速作出反应，而不致显现生命不安全。

（2）在TN—C—S 或TN—S 系统中，未装漏电保护器时，假如发生接地故障情况，设备外壳会产生对人身有不安全的接触电压；当装有漏电保护器之后，即使发生了接地故障，接触电压在还没有达到危及人身生命时，漏电保护器就会立刻切断电源回路。

其理由是：在住宅建筑电气设计时，设计者已为用户所安装的漏电保护器选择了额定动作电流小于或等于30mA ，动作时间为0. 1 秒。

当发生接地故障时，只要有漏电电流产生，就会在漏电电流小于或等于30mA 时，漏电保护器就立刻动作，切断了电源回路。

同时，30mA 的电流在0. 1 秒时间内作用于人体不会危及生命安全。

（3）安装漏电保护器对配电线路的绝缘水平起到监察作用。

假如设备显现碰壳故障或绝缘损坏，就会有漏电电流产生。

当漏电电流达到漏电保护器的额定动作电流时，将立刻动作切断电源回路。

也就是说，在人尚未触及故障设备不安全的接触电压之前，就已经将故障线路切断了。

从而提前避开了触电死亡及火灾事故的发生。

（4）一旦显现发生接地故障时，由于切断故障线路因素不是依靠过电流保护，而是依靠漏电保护。

再则，漏电保护的额定动作电流数值很小，与过电流相比，相差1000倍～10000倍。

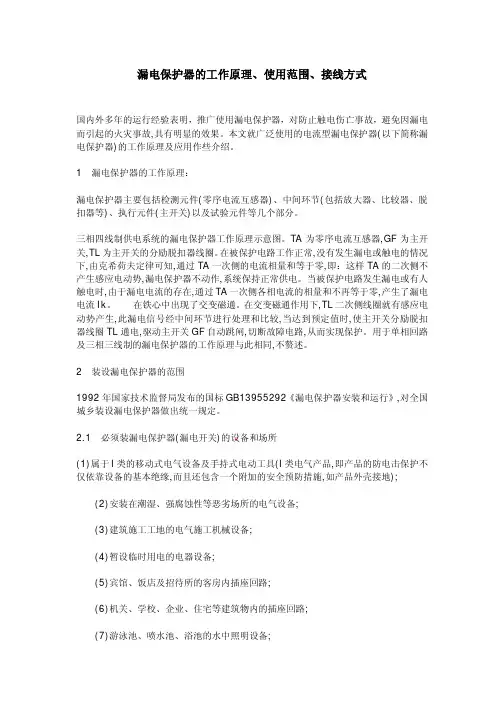

漏电保护器的工作原理、使用范围、接线方式国内外多年的运行经验表明，推广使用漏电保护器，对防止触电伤亡事故，避免因漏电而引起的火灾事故,具有明显的效果。

本文就广泛使用的电流型漏电保护器(以下简称漏电保护器)的工作原理及应用作些介绍。

1漏电保护器的工作原理：漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关)以及试验元件等几个部分。

三相四线制供电系统的漏电保护器工作原理示意图。

TA为零序电流互感器,GF为主开关,TL为主开关的分励脱扣器线圈。

在被保护电路工作正常,没有发生漏电或触电的情况下,由克希荷夫定律可知,通过TA一次侧的电流相量和等于零,即：这样TA的二次侧不产生感应电动势,漏电保护器不动作,系统保持正常供电。

当被保护电路发生漏电或有人触电时,由于漏电电流的存在,通过TA一次侧各相电流的相量和不再等于零,产生了漏电电流Ik。

在铁心中出现了交变磁通。

在交变磁通作用下,TL二次侧线圈就有感应电动势产生,此漏电信号经中间环节进行处理和比较,当达到预定值时,使主开关分励脱扣器线圈TL通电,驱动主开关GF自动跳闸,切断故障电路,从而实现保护。

用于单相回路及三相三线制的漏电保护器的工作原理与此相同,不赘述。

2装设漏电保护器的范围1992年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》,对全国城乡装设漏电保护器做出统一规定。

2.1必须装漏电保护器(漏电开关)的设备和场所(1)属于I类的移动式电气设备及手持式电动工具(I类电气产品,即产品的防电击保护不仅依靠设备的基本绝缘,而且还包含一个附加的安全预防措施,如产品外壳接地);(2)安装在潮湿、强腐蚀性等恶劣场所的电气设备;(3)建筑施工工地的电气施工机械设备;(4)暂设临时用电的电器设备;(5)宾馆、饭店及招待所的客房内插座回路;(6)机关、学校、企业、住宅等建筑物内的插座回路;(7)游泳池、喷水池、浴池的水中照明设备;(8)安装在水中的供电线路和设备;(9)医院中直接接触人体的电气医用设备;(10)其它需要安装漏电保护器的场所。

漏电保护装置的接线方法1、漏电保护装置接线方式漏电保护装置按照其极数可分单极两线，两极两线、两极三线，三极三线、三极四线、四极四线等型式，总体上讲漏电保护器必须按照生产厂家提供的说明书中的接线图接线。

（1）标有电源侧和负荷侧的漏电保护装置应按规定接线，不得接反。

（2）单极两线、两极三线、三极四线都有一根直接穿过检测元件零序电流互感器的而严禁断开的中性线，中性线与相线／极应确认并严格区分开，然后接在相应的端子上。

（3）接线前须确认系统采用的保护方式，是接地或接零，确认被保护设备是单相、两相还是三相，最后按说明书上的接线图接线。

常用漏电保护装置的接线图见下表。

漏电保护器的接线方式简图注：L1、L2、L3—相线；N—工作零线；PE—保护零线；1—工作接地；2—重复接地；3—保护接地；M—电动机；H—灯；FQ—漏电保护装置。

2、漏电保护装置的接线注意事项（1）必须按说明书提供的接线图接线。

（2）漏电保护装置与保护接地或保护接零的保护线作用各异，禁止互相代替。

装设漏电保护装置后，必须同时设置保护线。

（3）低压系统的保护线严禁穿过零序电流互感器。

采用三相五线制和单相三线制供电时，保护线必须接在第一级漏电保护装置进线端的保护干线上，中途不得断线，也不得穿过零序电流互感器，最终接在设备外壳的接地端子上，严禁乱接！（4）低压系统的工作零线必须穿过零序电流互感器。

单相照明电路、三相四线制配电线路及其他使用工作零线的线路或电器，其工作零线必须穿过零序电流互感器或接在两极两线、三极四线漏电保护装置相应的工作零线端子上。

不得使用三极漏电保护装置代替三相四极或四极的漏电保护装置。

（5）低压系统的工作零线不得再次重复接地。

在变压器中性点直接接地的低压配电系统中，只要装设了漏电保护装置，工作零线，包括工作零线和保护零线的共用线自穿入零序电流互感器后，只能当作工作零线使用并且绝不允许再次重复接地。

（6）采用漏电保护装置的支路其工作零线只能作为本回路的零线，而绝对禁止与其他路工作零线相连，其他线路或设备绝不能借用已采用漏电保护装置后的线路或设备的工作零线。

漏电保护器原理及在接线中应注意的问题【摘要】三极、四极漏电保护器均为通过检测相线、零线电流的相量和是否为零来判定有无漏电事故的发生，其正确的使用应建立在中性线是否穿过零序电流互感器，以及负载是否对中性线有要求的基础上。

【关键词】泄漏电流；检测；配电系统0 前言漏电保护器是从泄漏电流、人体触电等非金属性单相接地故障考虑，用来保护人身及设备安全的一种保护方式，是目前广泛应用的一种保护电器。

在工厂中常用的有三相三极漏电保护器和三相四极漏电保护器。

1 三相三极漏电保护器1.1 三相三极漏电保护器原理在电气设备绝缘完好，电路正常工作时无论三相负载是否平衡，根据KCL定律，各相的电流相量和等于零，即：Ia+Ih+Ic=0，各相工作电流在检测元件电流互感器环形铁心中所感应的磁通相量和也等于零，即φa+φb+φc=0此时电流互感器的二次线圈没有感应电压输出，漏电保护器不动作。

当被保护支路电气设备绝缘损坏或其它接地漏电故障时，将有一部分电流经PE线或接地线或通过人体流回中性点，这样三相电流的相量和不等于零，互感器环形铁心中所感应的磁通相量和也不等于零，此时，在检测元件电流互感器的二次线圈上感应电动势E2经放大器放大后，加在漏电保护器的脱扣线圈上，当漏电电流达到额定漏电动作电流时，推动脱扣器动作，使主开关迅速切断电源。

1.2 三相三极漏电保护器在接线中应注意的问题值得强调的是穿过三极漏电保护器的电流互感器线圈的仅有三根相线，因此，它检测的仅是三相电流的相量和，它的使用场合适用于对N线无要求的负载，如电动机便是此类负载之一，无论该电动机的绕组是Y形接线还是形接线，均可使用三相三极漏电保护器。

2 三相四极漏电保护器2.1 三相四极漏电保护器接线原理分析在电气设备绝缘完好时，无论负载三相是否平衡，穿过电流互感器的电流相量和为零，即：Ia+Ih+Ic+IN=0在电流互感器环形铁心中所感应的磁通相量和也等于零，互感器的二次线圈上没有感应电压输出，漏电保护器不动作。

漏电保护器的工作原理及正确安装与使用简介漏电保护器是一种用于保护人身安全的电器。

当电器产生漏电时，漏电保护器能够迅速切断电路，避免电流通过人体，造成触电事故。

本文将介绍漏电保护器的工作原理、正确的安装方式以及使用注意事项。

工作原理漏电保护器是一种依靠差动电流作为判断漏电并动作保护的电器。

其工作原理是当电器发生漏电时，漏电保护器会感知电路中的差动电流异常，当差动电流值大于预设值时，漏电保护器会立刻切断电源。

漏电保护器内部有一对核心部件——差动电流互感器和触发单元。

互感器依靠漏电电流在互感器两侧产生的磁场形成漏电电流变化的电信号，将差动电流变化信号送到触发单元，触发单元根据差动电流变化信号判断电路是否漏电，并根据信号大小判断是否立即切断电源。

漏电保护器内还包含信号放大、信号滤波、差动比较等电子技术模块。

漏电保护器按照使用场合的不同，可以分为家用、工业用、农业用等不同型号。

不同类型的漏电保护器有着不同的互感器阻抗、触发单元灵敏度，但其基本的工作原理相同。

正确的安装方式安装位置漏电保护器的安装应当保证尽可能的靠近电源开关和用电设备，且应当单独设置保护器电源，不与其他用电设施共用。

漏电保护器的安装位置应当符合以下要求：•安装高度不应低于1.5米，不应高于2.2米；•不应安装在潮湿、温度过高或过低的地方；•不应安装在阳光直射处或近高温源处。

接线方式漏电保护器与电源开关和用电设备之间的电线连接应当特别注意。

漏电保护器的接线应按照不同的型号和额定电流进行接线。

在接线前，应当确认用电设备的额定电流，与漏电保护器的额定电流相匹配。

使用注意事项在正确安装漏电保护器之后，还需要注意以下使用注意事项：•定期进行检测。

漏电保护器需要定期进行检测，每季度至少检测一次。

检测方法可以使用测试按钮或者专业测试仪器；•不要私自改装。

漏电保护器属于特种电器，不允许用户私自拆卸或者改装；•避免过载。

漏电保护器只能保护额定电流范围内的用电设备，不能充当过载保护器。

漏电保护器的工作原理引言概述：漏电保护器是一种用于保护人身安全的电气设备，它能够在电路发生漏电时迅速切断电源，有效避免触电事故的发生。

本文将详细介绍漏电保护器的工作原理，包括漏电保护器的基本原理、工作过程、工作特点以及使用注意事项。

一、漏电保护器的基本原理1.1 漏电保护器的结构组成漏电保护器通常由漏电保护装置、电流互感器、电磁触发装置和开关装置等部分组成。

其中，漏电保护装置是核心部件，它通过检测电路中的漏电电流来实现对电路的保护。

1.2 漏电保护器的工作原理漏电保护器的工作原理基于电流平衡的概念。

当电路正常工作时，通过漏电保护器的电流进入电路与离开电路的电流是相等的，电流平衡，漏电保护器处于闭合状态。

但是，一旦电路发生漏电，漏电电流会导致进入电路与离开电路的电流不平衡，漏电保护器会立即检测到这一异常并迅速切断电源，确保人身安全。

1.3 漏电保护器的工作原理解析漏电保护器通过电流互感器实时检测电路中的电流情况。

电流互感器将电路中的电流与保护器内部的电流进行比较，如果两者不平衡超过设定的阈值，漏电保护器会立即触发电磁触发装置，切断电源。

同时，漏电保护器还配备了开关装置，用于手动切断电源或进行测试。

二、漏电保护器的工作过程2.1 漏电保护器的启动与检测漏电保护器在电路通电后，会自动启动并进行自检。

自检过程中，漏电保护器会检测电路中的漏电情况，并根据设定的阈值进行判断。

2.2 漏电保护器的动作与切断当电路发生漏电时，漏电保护器会立即动作并切断电源。

漏电保护器的动作时间通常在几十毫秒以内，迅速切断电源，减少触电风险。

2.3 漏电保护器的复位与恢复在漏电保护器切断电源后，需要进行复位操作才能重新通电。

复位后，漏电保护器将恢复正常工作状态，继续监测电路中的漏电情况。

三、漏电保护器的工作特点3.1 灵敏度高漏电保护器能够检测到极小的漏电电流，通常在几毫安以下。

这种高灵敏度能够有效地保护人身安全，防止因漏电引起的触电事故。

漏电保护器的选择与应用第一部分漏电保护器的工作原理 (2)第二部分漏电保护器的分类与特点 (4)第三部分漏电保护器的性能参数 (7)第四部分漏电保护器的选择标准 (10)第五部分漏电保护器的安装要点 (12)第六部分漏电保护器的应用场合 (14)第七部分漏电保护器的维护与检查 (18)第八部分漏电保护器的安全使用规范 (20)第一部分漏电保护器的工作原理漏电保护器，又称为漏电断路器或漏电开关，是一种用于防止电气设备因绝缘损坏而导致的触电事故和电气火灾的安全装置。

其工作原理基于检测电路中的剩余电流（即漏电流），并在检测到异常时迅速切断电源，从而保障人身和设备安全。

漏电保护器的核心部件是零序电流互感器，它串联在主电路中。

正常情况下，流过互感器的电流的矢量和为零。

当电路发生漏电时，会有部分电流通过大地返回，导致流入互感器的电流矢量和不为零，产生剩余电流。

这个剩余电流被互感器检测出来，并通过控制电路触发执行机构动作，断开主电路的接触器，实现漏电保护。

漏电保护器的工作过程可以分为几个阶段：1.检测阶段：零序电流互感器实时监测主电路中的电流。

在正常状态下，由于三相电流基本平衡，互感器二次侧感应出的电流为零。

一旦电路发生漏电，例如某相线对地绝缘降低，就会有电流通过大地返回，导致互感器二次侧感应出与漏电电流成正比的信号电压。

2.比较阶段：检测到的信号电压经过放大后，送入漏电继电器进行比较判断。

漏电继电器内部设有基准值，通常为 30mA 至 50mA。

当信号电压超过此基准值时，漏电继电器判定为漏电状态。

3.延时阶段：为了防止瞬时性故障（如线路潮湿、绝缘老化引起的暂时漏电）引起的误动作，漏电保护器通常会设置一个延时环节。

延时时间通常在 0.1 秒到数秒之间，具体时间根据使用场合和安全要求而定。

若漏电现象持续存在，则延时结束后，漏电保护器将执行跳闸操作。

4.执行阶段：当漏电继电器判定为漏电并满足延时条件后，会输出一个控制信号给执行机构，通常是电磁式或电子式脱扣器。

浅谈三相四线制漏电保护器注意事项1 漏电保护器的工作原理三相四线制漏电保护器主要包括检测元件（零序电流互感器TA）、中间环节（包括放大器、比较器、脱扣器TL等）、执行元件（主开关GF）以及试验元件等几个部分。

在被保护电路工作正常、没有发生漏电或有人触电的情况下，由克希荷夫定律可知，通过TA一次侧的电流相量和等于零。

这样，TA的二次侧不产生感应电动势，漏电保护器不动作，系统保持正常供电。

当被保护电路发生漏电或有人触电时，则在故障点产生分流，即产生漏电电流Ik，通过零序电流互感器TA的一次侧各相电流的相量和不再等于零，一次线圈中产生剩余电流，在铁芯中出现了交变磁通，在交变磁通作用下便会感应二次线圈，二次侧线圈就有感应电动势产生，即产生漏电信号，此漏电信号经中间环节进行处理和比较，当其达到预定值时（一般情况下，设定漏电动作电流为≤30mA，设定漏电动作时间为≤0.1s），使主开关分励脱扣器线圈TL通电，驱动主开关GF自动跳闸，切断故障电路，从而实现保护设备和人身的安全。

2 三相四线制漏电保护器的应用2.1 三相四线制漏电保护器在日常生活中的应用在日常生活中，三相四线制漏电保护器主要应用在机关、学校、宾馆、饭店、企事业单位和住宅等电源插座或插座回路；游泳池、喷水池、浴池的电气设备；安装在水中的供电线路和设备；醫院中可能直接接触人体的电气医用设备等生活电器的配电线路的末端线路中；人员密集场所使用的客用、货用或客货两用电梯的控制电路中。

当此类电器设备因意外损坏漏电或致使电器设备本来不带电的金属外壳意外带电时，漏电保护器能够在瞬间切断设备的供电电源，从而保护设备和操作人员的人身安全。

2.2 三相四线制漏电保护器在工业生产中的应用在工业生产中，三相四线制漏电保护器主要应用在以下动力设备的控制电路中：Ⅰ类移动式电气设备及手持式电动工具；生产车间固定的电气设备，如电动机、电加热器等；施工现场的电气机械设备，如卷扬机、电焊机、搅拌机、车床等；安装在户外的电气装置，如塔式及桥式起重机械等）；临时用电的电气设备等机械设备的配电线路及控制电路中。

漏电保护器在工厂生产中的应用作者：胡欣涛来源：《城市建设理论研究》2013年第33期中图分类号：F407.63 文章编码一.漏电保护器的原理和应用漏电保护器是一种在当今生产、生活过程中与我们息息相关的开关保护电器。

它对防止发生因触电引起的人身伤害或因其它原因导致电器漏电而引起火灾产生相关伤害事故，避免企业或个人财产受到损失，都有明显的保护及预防作用。

在我们这个企业里漏电保护器有着广泛的使用。

例如：生产线传送带、各种型号绕线机、测试仪器仪表、电源配电箱、照明开关箱……1.1漏电保护器构成漏电保护器主要是由：（1）检验测试原件。

（包括电流互感器一次线圈和二次线圈）（2）中间放大比较器件。

（包括放大器，比较器，脱扣器）（3）执行构件。

（包括主开关及实验元件）三部分组成。

1.2漏电保护器工作原理通常我们是将漏电保护器安装到供电线路中，漏电保护器一次线圈与电源线路连接，二次线圈与漏电保护器中的脱扣器连接，构成用电回路。

当机电设备正常工作时，线路中电流呈平衡稳定状态，在互感器中往返的电流大小相等，但方向相反，互感器中电流矢量和为零。

因为在一次线圈中没有产生剩余电流，所以二次线圈不会受到电磁感应，漏电保护器的开关装置始终处于闭合状态。

一旦正常使用的机电设备或电动工具的外壳产生漏电现象并被操作员工所触及，电流将会从故障点产生分流，此电流将会有一部分流经人体到大地，最终返回变压器中性点，从而导致经互感器流入、流出的电流出现不平衡现象，产生出剩余电流。

一次线圈产生的剩余电流便会感应二次线圈，当这个感应电流值达到该漏电保护器所限定的动作开关电流值时，脱扣器自动开关脱扣，切断电源回路，终止供电。

当今我国电网供电系统中是采用三线四相制供电系统，不管是在工业领域的三相三线制还是民用领域的单相供电回路均有大量的漏电保护器正在使用，其工作原理均与此相同。

1.3漏电保护器的应用漏电保护器由于其出色的保护性能，避免了大量人身伤害及火灾事故的发生。

常见的漏电保护器错误接线方式漏电保护器是一种重要的电气安全设备，主要用于防止人体触电和火灾事故发生。

然而，如果漏电保护器接线不正确，就会影响其正常工作，从而导致电气安全问题。

本文将介绍常见的漏电保护器错误接线方式，并提供正确的接线方法，以帮助读者更好地了解和应用漏电保护器。

一、漏电保护器的作用和原理漏电保护器的作用是监测电路中的漏电电流，一旦检测到漏电电流超过设定值，就会切断电源以保护人身安全。

漏电保护器的原理是利用电流互感器感应到电路中的漏电电流，然后与电流差动变化进行比较，从而实现对漏电电流的检测和保护。

二、常见的漏电保护器错误接线方式1. 直接将漏电保护器接在负载上这种接线方式是最常见的错误接线方式之一。

实际上，漏电保护器应该接在电源侧的线路上，而不是负载侧的线路上。

如果将漏电保护器直接接在负载上，就无法检测到电源侧的漏电电流，从而无法正常工作。

2. 将漏电保护器接反将漏电保护器的进线和出线接反也是另一个常见的错误接线方式。

这种情况下，漏电保护器将无法正常工作，无法检测到漏电电流。

同时，如果负载出现漏电问题，漏电保护器也无法及时切断电源，从而危及人身安全。

3. 将漏电保护器接在不同电源上如果将漏电保护器接在两个或多个不同电源上，也会出现问题。

这种情况下，漏电保护器无法分辨电路中的漏电电流来自哪个电源，从而无法正常工作。

4. 在漏电保护器前面加装断路器有些人认为，在漏电保护器前面加装断路器可以提高电气安全系数。

然而，这种做法是错误的，因为漏电保护器本身就具有断路功能。

在漏电保护器前面加装断路器，会增加漏电保护器的故障率，并且影响其正常检测和切断漏电电流的能力。

三、正确的漏电保护器接线方法正确的漏电保护器接线方法是将漏电保护器接在电源侧的线路上，同时注意以下几点：1.确保漏电保护器的进线和出线接正确，进线接电源的L线，出线接负载的L线。

一些新型的漏电保护器还有N线的接法，需要根据电器说明书的要求来接线。
