漏电保护器的工作原理图解

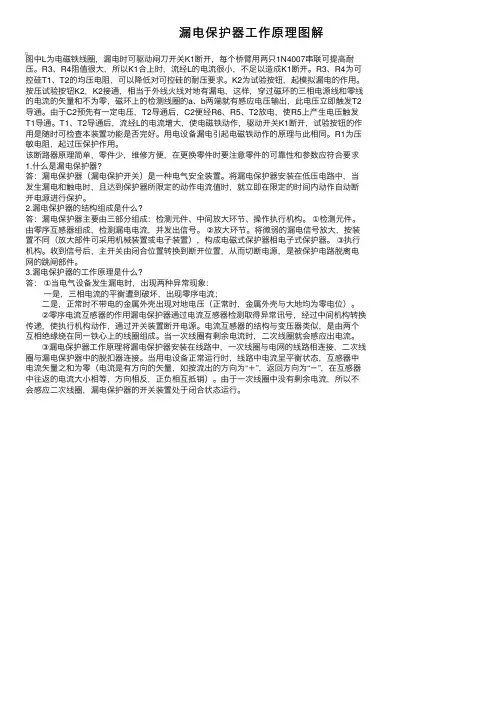

漏电保护器⼯作原理图解图中L为电磁铁线圈，漏电时可驱动闸⼑开关K1断开，每个桥臂⽤两只1N4007串联可提⾼耐压。

R3、R4阻值很⼤，所以K1合上时，流经L的电流很⼩，不⾜以造成K1断开。

R3、R4为可控硅T1、T2的均压电阻，可以降低对可控硅的耐压要求。

K2为试验按钮，起模拟漏电的作⽤。

按压试验按钮K2，K2接通，相当于外线⽕线对地有漏电，这样，穿过磁环的三相电源线和零线的电流的⽮量和不为零，磁环上的检测线圈的a、b两端就有感应电压输出，此电压⽴即触发T2导通。

由于C2预先有⼀定电压，T2导通后，C2便经R6、R5、T2放电，使R5上产⽣电压触发T1导通。

T1、T2导通后，流经L的电流增⼤，使电磁铁动作，驱动开关K1断开，试验按钮的作⽤是随时可检查本装置功能是否完好。

⽤电设备漏电引起电磁铁动作的原理与此相同。

R1为压敏电阻，起过压保护作⽤。

该断路器原理简单，零件少，维修⽅便，在更换零件时要注意零件的可靠性和参数应符合要求1.什么是漏电保护器?答：漏电保护器（漏电保护开关）是⼀种电⽓安全装置。

将漏电保护器安装在低压电路中，当发⽣漏电和触电时，且达到保护器所限定的动作电流值时，就⽴即在限定的时间内动作⾃动断开电源进⾏保护。

2.漏电保护器的结构组成是什么?答：漏电保护器主要由三部分组成：检测元件、中间放⼤环节、操作执⾏机构。

①检测元件。

由零序互感器组成，检测漏电电流，并发出信号。

②放⼤环节。

将微弱的漏电信号放⼤，按装置不同（放⼤部件可采⽤机械装置或电⼦装置），构成电磁式保护器相电⼦式保护器。

③执⾏机构。

收到信号后，主开关由闭合位置转换到断开位置，从⽽切断电源，是被保护电路脱离电⽹的跳闸部件。

3.漏电保护器的⼯作原理是什么?答：①当电⽓设备发⽣漏电时，出现两种异常现象： ⼀是，三相电流的平衡遭到破坏，出现零序电流； ⼆是，正常时不带电的⾦属外壳出现对地电压（正常时，⾦属外壳与⼤地均为零电位）。

②零序电流互感器的作⽤漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执⾏机构动作，通过开关装置断开电源。

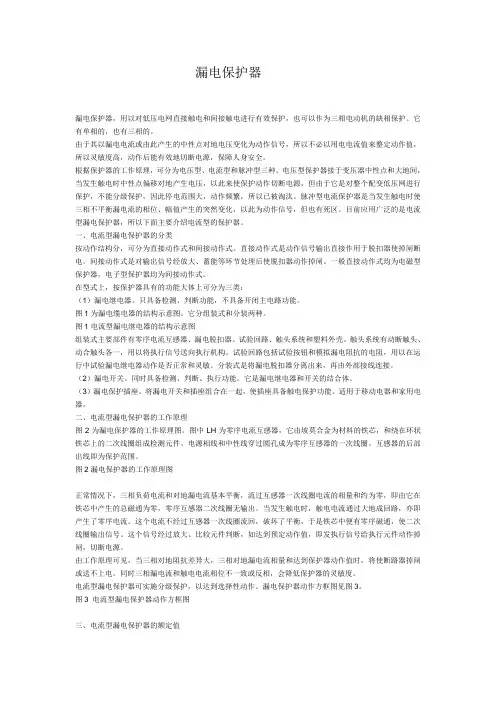

漏电保护器漏电保护器，用以对低压电网直接触电和间接触电进行有效保护，也可以作为三相电动机的缺相保护。

它有单相的，也有三相的。

由于其以漏电电流或由此产生的中性点对地电压变化为动作信号，所以不必以用电电流值来整定动作值，所以灵敏度高，动作后能有效地切断电源，保障人身安全。

根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。

电压型保护器接于变压器中性点和大地间，当发生触电时中性点偏移对地产生电压，以此来使保护动作切断电源，但由于它是对整个配变低压网进行保护，不能分级保护，因此停电范围大，动作频繁，所以已被淘汰。

脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化，以此为动作信号，但也有死区。

目前应用广泛的是电流型漏电保护器，所以下面主要介绍电流型的保护器。

一、电流型漏电保护器的分类按动作结构分，可分为直接动作式和间接动作式。

直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。

间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。

一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。

在型式上，按保护器具有的功能大体上可分为三类：（1）漏电继电器。

只具备检测、判断功能，不具备开闭主电路功能。

图1为漏电缆电器的结构示意图。

它分组装式和分装两种。

图1电流型漏电继电器的结构示意图组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。

触头系统有动断触头、动合触头各一，用以将执行信号送向执行机构。

试验回路包括试验按钮和模拟漏电阻抗的电阻，用以在运行中试验漏电继电器动作是否正常和灵敏。

分装式是将漏电脱扣器分离出来，再由外部接线连接。

（2）漏电开关。

同时具备检测、判断、执行功能。

它是漏电继电器和开关的结合体。

（3）漏电保护插座。

将漏电开关和插座组合在一起，使插座具备触电保护功能。

适用于移动电器和家用电器。

二、电流型漏电保护器的工作原理图2为漏电保护器的工作原理图。

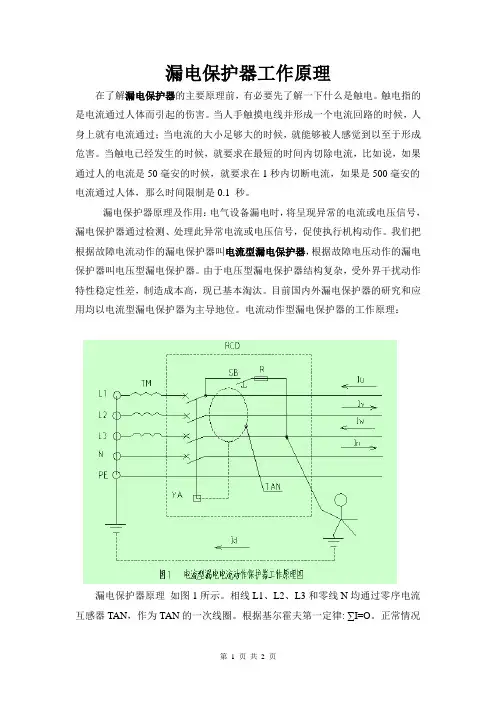

漏电保护器工作原理在了解漏电保护器的主要原理前，有必要先了解一下什么是触电。

触电指的是电流通过人体而引起的伤害。

当人手触摸电线并形成一个电流回路的时候，人身上就有电流通过；当电流的大小足够大的时候，就能够被人感觉到以至于形成危害。

当触电已经发生的时候，就要求在最短的时间内切除电流，比如说，如果通过人的电流是50毫安的时候，就要求在1秒内切断电流，如果是500毫安的电流通过人体，那么时间限制是0.1 秒。

漏电保护器原理及作用：电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。

我们把根据故障电流动作的漏电保护器叫电流型漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电保护器。

由于电压型漏电保护器结构复杂，受外界干扰动作特性稳定性差，制造成本高，现已基本淘汰。

目前国内外漏电保护器的研究和应用均以电流型漏电保护器为主导地位。

电流动作型漏电保护器的工作原理：漏电保护器原理如图1所示。

相线L1、L2、L3和零线N均通过零序电流互感器TAN，作为TAN的一次线圈。

根据基尔霍夫第一定律: ∑I=O。

正常情况下，如果用电设备是三相平衡负荷，则一次电流的矢量和为零，即Iu十Iv十Iw=O;如果用电设备是单相负荷，则一次电流的矢量和亦为零，即Iu十In =0、Iv十In=O、Iw十In=O，在零序电流互感器流矢量电流TAN的铁芯中的磁通矢量和也为零。

TAN二次线圈无电流输出，脱扣器YA不动作，RCD正常合闸运行。

当设备发生漏电或人身触电时，则故障电流Id经过大地回到电源变压器TM 的中性点构成回路。

由于对地出现漏电电流Id，则流经TAN的矢量和不等于零，即通过TAN的Iw+In≠0，TAN的二次侧有剩余电流流过，电磁脱扣器YA中有电流流过，当电流达到整定值时，脱扣器YA动作，漏电开关RCD掉闸，切断故障电路，从而起到保护作用。

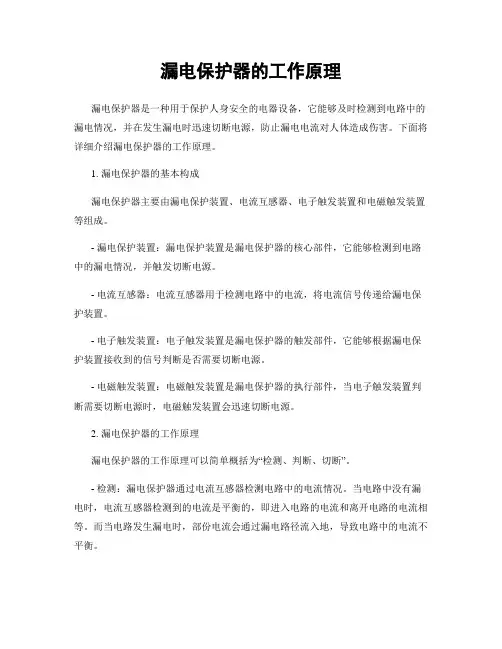

漏电保护器的工作原理漏电保护器是一种用于保护人身安全的电器设备，它能够及时检测到电路中的漏电情况，并在发生漏电时迅速切断电源，防止漏电电流对人体造成伤害。

下面将详细介绍漏电保护器的工作原理。

1. 漏电保护器的基本构成漏电保护器主要由漏电保护装置、电流互感器、电子触发装置和电磁触发装置等组成。

- 漏电保护装置：漏电保护装置是漏电保护器的核心部件，它能够检测到电路中的漏电情况，并触发切断电源。

- 电流互感器：电流互感器用于检测电路中的电流，将电流信号传递给漏电保护装置。

- 电子触发装置：电子触发装置是漏电保护器的触发部件，它能够根据漏电保护装置接收到的信号判断是否需要切断电源。

- 电磁触发装置：电磁触发装置是漏电保护器的执行部件，当电子触发装置判断需要切断电源时，电磁触发装置会迅速切断电源。

2. 漏电保护器的工作原理漏电保护器的工作原理可以简单概括为“检测、判断、切断”。

- 检测：漏电保护器通过电流互感器检测电路中的电流情况。

当电路中没有漏电时，电流互感器检测到的电流是平衡的，即进入电路的电流和离开电路的电流相等。

而当电路发生漏电时，部份电流会通过漏电路径流入地，导致电路中的电流不平衡。

- 判断：漏电保护装置会接收电流互感器传递的电流信号，并进行漏电判断。

如果检测到电路中的电流不平衡，说明发生了漏电，漏电保护装置会判断为漏电状态。

- 切断：当漏电保护装置判断为漏电状态时，电子触发装置会接收到信号，并判断是否需要切断电源。

如果漏电保护装置判断漏电达到或者超过设定值，电子触发装置会触发电磁触发装置，电磁触发装置会迅速切断电源，切断漏电电路，保护人身安全。

3. 漏电保护器的工作原理示意图为了更好地理解漏电保护器的工作原理，下面是一个简化的示意图：```┌───────────────────────┐┌───────▶│ 漏电保护装置││ └───────────────────────┘││┌────┴────┐│电流互感器│└────┬────┘│││┌────┴────┐│电子触发装置│└────┬────┘│││┌────┴────┐│电磁触发装置│└────┬────┘│││┌─┴─┐│电源│└────┘```4. 漏电保护器的特点和应用漏电保护器具有以下特点：- 灵敏度高：漏电保护器能够检测到微弱的漏电电流，保护人体免受电击的危（wei）险。

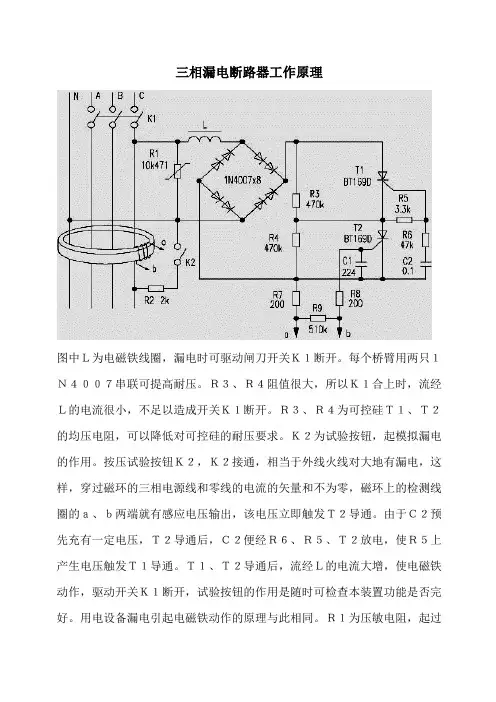

三相漏电断路器工作原理图中Ｌ为电磁铁线圈，漏电时可驱动闸刀开关Ｋ１断开。

每个桥臂用两只１Ｎ４００７串联可提高耐压。

Ｒ３、Ｒ４阻值很大，所以Ｋ１合上时，流经Ｌ的电流很小，不足以造成开关Ｋ１断开。

Ｒ３、Ｒ４为可控硅Ｔ１、Ｔ２的均压电阻，可以降低对可控硅的耐压要求。

Ｋ２为试验按钮，起模拟漏电的作用。

按压试验按钮Ｋ２，Ｋ２接通，相当于外线火线对大地有漏电，这样，穿过磁环的三相电源线和零线的电流的矢量和不为零，磁环上的检测线圈的ａ、ｂ两端就有感应电压输出，该电压立即触发Ｔ２导通。

由于Ｃ２预先充有一定电压，Ｔ２导通后，Ｃ２便经Ｒ６、Ｒ５、Ｔ２放电，使Ｒ５上产生电压触发Ｔ１导通。

Ｔ１、Ｔ２导通后，流经Ｌ的电流大增，使电磁铁动作，驱动开关Ｋ１断开，试验按钮的作用是随时可检查本装置功能是否完好。

用电设备漏电引起电磁铁动作的原理与此相同。

Ｒ１为压敏电阻，起过压保护作用。

该断路器原理简单、零件少、维修方便，只是代换零件时一定要注意零件的可靠性和参数应符合要求。

零序电流保护与剩余电流保护的异同为了防止人身间接触电以及配电线路由于各种原因而遭损坏，引起火灾等事故，保证设备和线路的热稳定性，我国现行的电气设计、施工等有关规范都提出了在低压配电线路中需设置接地故障保护。

在国家标准GB50054－95《低压配电设计规范》第4.4.10条明确指出了采用接地故障保护的两种方法，零序电流保护与剩余电流保护（亦称漏电电流保护）。

这两种电流保护的基本工作原理相同，但使用范围、安装等要求却有所不同）。

零序电流保护具体应用可在三相线路上各装一个电流互感器（C.T），或让三相导线一起穿过一零序C.T，也可在中性线N上安装一个零序C.T，利用这些C.T来检测三相的电流矢量和，即零序电流Io，IA+IB＋IC=IO，当线路上所接的三相负荷完全平衡时（无接地故障，且不考虑线路、电器设备的泄漏电流），IO=0；当线路上所接的三相负荷不平衡，则IO=IN，此时的零序电流为不平衡电流IN；当某一相发生接地故障时，必然产生一个单相接地故障电流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。

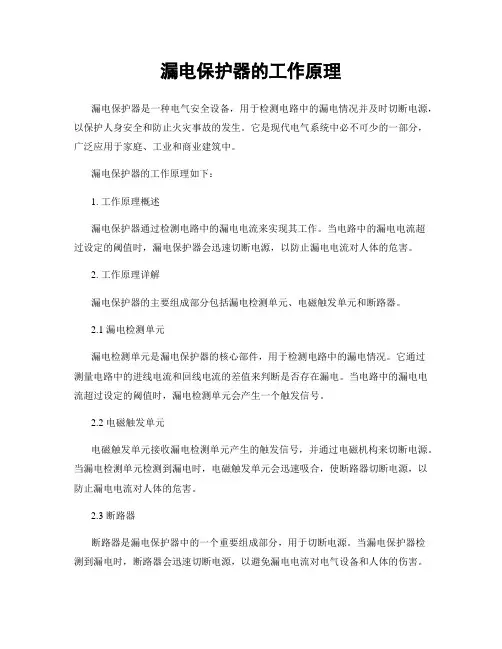

漏电保护器的工作原理漏电保护器是一种电气安全设备，用于检测电路中的漏电情况并及时切断电源，以保护人身安全和防止火灾事故的发生。

它是现代电气系统中必不可少的一部分，广泛应用于家庭、工业和商业建筑中。

漏电保护器的工作原理如下：1. 工作原理概述漏电保护器通过检测电路中的漏电电流来实现其工作。

当电路中的漏电电流超过设定的阈值时，漏电保护器会迅速切断电源，以防止漏电电流对人体的危害。

2. 工作原理详解漏电保护器的主要组成部分包括漏电检测单元、电磁触发单元和断路器。

2.1 漏电检测单元漏电检测单元是漏电保护器的核心部件，用于检测电路中的漏电情况。

它通过测量电路中的进线电流和回线电流的差值来判断是否存在漏电。

当电路中的漏电电流超过设定的阈值时，漏电检测单元会产生一个触发信号。

2.2 电磁触发单元电磁触发单元接收漏电检测单元产生的触发信号，并通过电磁机构来切断电源。

当漏电检测单元检测到漏电时，电磁触发单元会迅速吸合，使断路器切断电源，以防止漏电电流对人体的危害。

2.3 断路器断路器是漏电保护器中的一个重要组成部分，用于切断电源。

当漏电保护器检测到漏电时，断路器会迅速切断电源，以避免漏电电流对电气设备和人体的伤害。

3. 工作原理示意图下面是一个简化的示意图，展示了漏电保护器的工作原理：[示意图]4. 工作原理的应用漏电保护器的工作原理可以应用于各种电气系统中，包括住宅、商业和工业建筑。

它可以有效地检测和切断漏电电流，保护人身安全和设备的正常运行。

5. 工作原理的优势漏电保护器具有以下优势：- 高灵敏度：能够及时检测到微弱的漏电电流。

- 快速切断：在漏电情况发生时，能够迅速切断电源，减少事故发生的可能性。

- 可靠性：经过严格的测试和认证，具有较高的可靠性和稳定性。

- 易于安装和使用：漏电保护器的安装和使用非常简单，不需要复杂的操作和维护。

总结：漏电保护器通过检测电路中的漏电电流来保护人身安全和设备的正常运行。

它的工作原理基于漏电检测单元、电磁触发单元和断路器的协同作用。

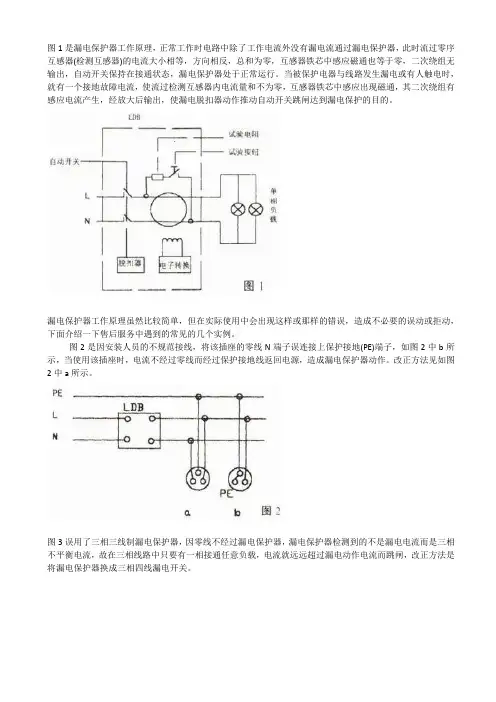

图1是漏电保护器工作原理，正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器(检测互感器)的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。

当被保护电器与线路发生漏电或有人触电时，就有一个接地故障电流，使流过检测互感器内电流量和不为零，互感器铁芯中感应出现磁通，其二次绕组有感应电流产生，经放大后输出，使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。

漏电保护器工作原理虽然比较简单，但在实际使用中会出现这样或那样的错误，造成不必要的误动或拒动，下面介绍一下售后服务中遇到的常见的几个实例。

图2是因安装人员的不规范接线，将该插座的零线N端子误连接上保护接地(PE)端子，如图2中b所示，当使用该插座时，电流不经过零线而经过保护接地线返回电源，造成漏电保护器动作。

改正方法见如图2中a所示。

图3误用了三相三线制漏电保护器，因零线不经过漏电保护器，漏电保护器检测到的不是漏电电流而是三相不平衡电流，故在三相线路中只要有一相接通任意负载，电流就远远超过漏电动作电流而跳闸，改正方法是将漏电保护器换成三相四线漏电开关。

图4两只漏电保护器线路混同，图4a当灯接通后1LDB出现差流，2LDB出现三相不平衡电流，造成1LDB 和2LDB跳闸，在图4b中两只漏电保护器共用一根零线，单独合上3LDB或4LDB时不会跳闸。

但当同时使用时，两只漏电保护器将同时跳闸，结果造成二条线路不能同时供电，因为二个负载不会大小相同。

图5在安装漏电保护器时不能重复接地，否则通过零序互感器电流减少，导致漏电保护该跳闸时而不能跳闸。

图6接零保护线通过检测互感器，设备当出现漏电时，由于相线漏电流经接零保护线又回过检测互感器，使互感器检测不出漏电流，致使漏电保护器不动作。

最后要指出的漏电保护器安装位置不能太高“试验按钮”要处在易操作位置，按试验按钮的目的是模拟人为漏电，强制使漏电保护跳闸，验证能否正常工作，至少每月试验一次。

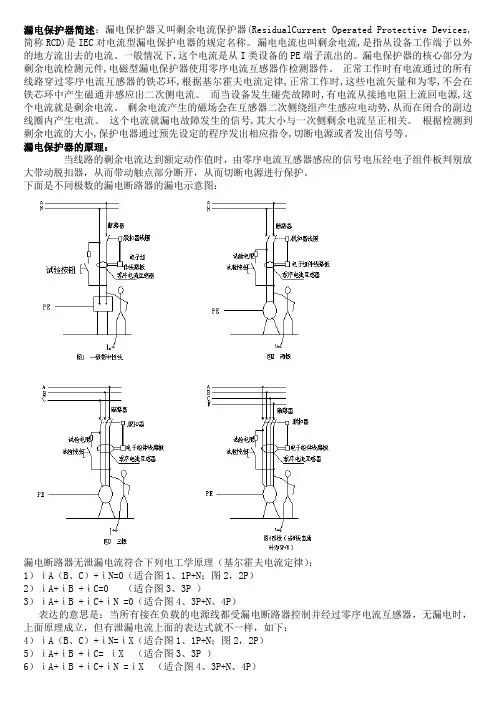

漏电保护器简述：漏电保护器又叫剩余电流保护器(ResidualCurrent Operated Protective Devices,简称RCD)是IEC对电流型漏电保护电器的规定名称。

漏电电流也叫剩余电流,是指从设备工作端子以外的地方流出去的电流。

一般情况下,这个电流是从I类设备的PE端子流出的。

漏电保护器的核心部分为剩余电流检测元件,电磁型漏电保护器使用零序电流互感器作检测器件。

正常工作时有电流通过的所有线路穿过零序电流互感器的铁芯环,根据基尔霍夫电流定律,正常工作时,这些电流矢量和为零,不会在铁芯环中产生磁通并感应出二次侧电流。

而当设备发生碰壳故障时,有电流从接地电阻上流回电源,这个电流就是剩余电流。

剩余电流产生的磁场会在互感器二次侧绕组产生感应电动势,从而在闭合的副边线圈内产生电流。

这个电流就漏电故障发生的信号,其大小与一次侧剩余电流呈正相关。

根据检测到剩余电流的大小,保护电器通过预先设定的程序发出相应指令,切断电源或者发出信号等。

漏电保护器的原理：当线路的剩余电流达到额定动作值时，由零序电流互感器感应的信号电压经电子组件板判别放大带动脱扣器，从而带动触点部分断开，从而切断电源进行保护。

下面是不同极数的漏电断路器的漏电示意图：漏电断路器无泄漏电流符合下列电工学原理（基尔霍夫电流定律）：1）ⅰA（B、C）+ⅰN=0（适合图1、1P+N；图2，2P）2）ⅰA+ⅰB +ⅰC=0 （适合图3、3P ）3）ⅰA+ⅰB +ⅰC+ⅰN =0（适合图4、3P+N、4P）表达的意思是：当所有接在负载的电源线都受漏电断路器控制并经过零序电流互感器，无漏电时，上面原理成立，但有泄漏电流上面的表达式就不一样，如下：4）ⅰA（B、C）+ⅰN=ⅰX（适合图1、1P+N；图2，2P）5）ⅰA+ⅰB +ⅰC= ⅰX （适合图3、3P ）6）ⅰA+ⅰB +ⅰC+ⅰN =ⅰX （适合图4、3P+N、4P）ⅰX 表示泄漏电流，零序电流互感器当泄漏电流为0时不会感应出电压，保护器不会动作，当泄漏电流不为0，零序电流互感器感应出电压（磁通不能抵消），当泄漏电流大于或等于保护器的整定漏电动作电流时，开关动作切断电源自我保护。

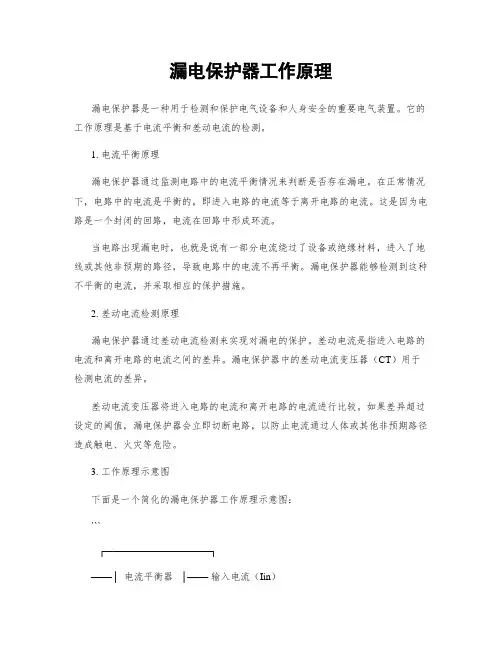

漏电保护器工作原理漏电保护器是一种用于检测和保护电气设备和人身安全的重要电气装置。

它的工作原理是基于电流平衡和差动电流的检测。

1. 电流平衡原理漏电保护器通过监测电路中的电流平衡情况来判断是否存在漏电。

在正常情况下，电路中的电流是平衡的，即进入电路的电流等于离开电路的电流。

这是因为电路是一个封闭的回路，电流在回路中形成环流。

当电路出现漏电时，也就是说有一部分电流绕过了设备或绝缘材料，进入了地线或其他非预期的路径，导致电路中的电流不再平衡。

漏电保护器能够检测到这种不平衡的电流，并采取相应的保护措施。

2. 差动电流检测原理漏电保护器通过差动电流检测来实现对漏电的保护。

差动电流是指进入电路的电流和离开电路的电流之间的差异。

漏电保护器中的差动电流变压器（CT）用于检测电流的差异。

差动电流变压器将进入电路的电流和离开电路的电流进行比较。

如果差异超过设定的阈值，漏电保护器会立即切断电路，以防止电流通过人体或其他非预期路径造成触电、火灾等危险。

3. 工作原理示意图下面是一个简化的漏电保护器工作原理示意图：```┌───────────────┐───│ 电流平衡器│─── 输入电流（Iin）└───────────────┘│▼┌───────────────┐───│ 差动电流检测│─── 输出电流（Iout）└───────────────┘│▼┌───────────────┐───│ 断路器/触发器│─── 断开电路└───────────────┘```4. 工作过程漏电保护器的工作过程如下：- 当电流平衡器检测到电路中的电流不平衡时，它会产生一个差动电流信号。

- 差动电流检测器接收到差动电流信号后，会进行进一步处理和判断。

- 如果差动电流超过设定的阈值，漏电保护器会触发断路器或触发器，切断电路，以保护人身安全和电气设备。

- 当漏电问题解决后，漏电保护器可以通过重新合上断路器或触发器来恢复电路的正常工作。

漏电保护器结构漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。

①检测元件。

由零序互感器组成，检测漏电电流，并发出信号。

②放大环节。

将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置或电子装置），构成电磁式保护器相电子式保护器。

③执行机构。

收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。

工作原理在了解触电保护器的主要原理前，有必要先了解一下什么是触电。

触电指的是电流通过人体而引起的伤害。

当人手触摸电线并形成一个电流回路的时候，人身上就有电流通过；当电流的大小足够大的时候，就能够被人感觉到以至于形成危害。

当触电已经发生的时候，就要求在最短的时间内切除电流，比如说，如果通过人的电流是50毫安的时候，就要求在1秒内切断电流，如果是500毫安的电流通过人体，那么时间限制是0.1 秒。

RL RN漏电保护装置图如图是简单的漏电保护装置的原理图。

从图中可以看到漏电保护装置安装在电源线进户处，也就是电度表的附近，接在电度表的输出端即用户端侧。

图中把所有的家用电器用一个电阻RL替代，用RN替代接触者的人体电阻。

图中的CT表示“电流互感器”，它是利用互感原理测量交流电流用的，所以叫“互感器”，实际上是一个变压器。

它的原边线圈是进户的交流线，把两根线当作一根线并起来构成原边线圈。

副边线圈则接到“舌簧继电器”SH的线圈上。

所谓的“舌簧继电器”就是在舌簧管外面绕上线圈，当线圈里通电的时候，电流产生的磁场使得舌簧管里面的簧片电极吸合，来接通外电路。

线圈断电后簧片释放，外电路断开。

总而言之，这是一个小巧的继电器。

原理图中开关DZ不是普通的开关，它是一个带有弹簧的开关，当人克服弹簧力把它合上以后，要用特殊的钩子扣住它才能够保证处于通的状态；否则一松手就又断了。

舌簧继电器的簧片电极接在“脱扣线圈”TQ电路里。

脱扣线圈是个电磁铁的线圈，通过电流就产生吸引力，这个吸引力足以使上面说的钩子解脱，使得DZ立刻断开。

漏电保护器的工作原理图解目前的单相漏电保护器有许多种型号，各不相同。

比如，常用的DZ第列的漏电保护器，开关断开时只断开相线，零线仍然通的。

用万用表量一下就能知道。

漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

漏电保护器的工作原理是：将漏电保护器安装在线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接.当用电设备正常运行时,线路中电流呈平衡状态,互感器中电流矢量之和为零（电流是有方向的矢量,如按流出的方向为“＋”,返回方向为“－”,在互感器中往返的电流大小相等,方向相反,正负相互抵销）.由于一次线圈中没有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置处于闭合状态运行.当设备外壳发生漏电并有人触及时,则在故障点产生分流,此漏电电流经人体—大地—工作接地,返回变压器中性点（并未经电流互感器）,致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零）,一次线圈申产生剩余电流.因此,便会感应二次线圈,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣,切断电源。

（下附原理图）漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。

漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。

它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。

当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路，因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。

辅助接点也可以接通声、光信号装置，发出漏电报警信号，反映线路的绝缘状况。

详解漏电保护器的工作原理图中L为电磁铁线圈，漏电时可驱动闸刀开关K1断开，每个桥臂用两只1N4007串联可提高耐压。

R3、R4阻值很大，所以K1合上时，流经L的电流很小，不足以造成K1断开。

R3、R4为可控硅T1、T2的均压电阻，可以降低对可控硅的耐压要求。

K2为试验按钮，起模拟漏电的作用。

按压试验按钮K2，K2接通，相当于外线火线对地有漏电，这样，穿过磁环的三相电源线和零线的电流的矢量和不为零，磁环上的检测线圈的a、b两端就有感应电压输出，此电压立即触发T2导通。

由于C2预先有一定电压，T2导通后，C2便经R6、R5、T2放电，使R5上产生电压触发T1导通。

T1、T2导通后，流经L的电流增大，使电磁铁动作，驱动开关K1断开，试验按钮的作用是随时可检查本装置功能是否完好。

用电设备漏电引起电磁铁动作的原理与此相同。

R1为压敏电阻，起过压保护作用。

该断路器原理简单，零件少，维修方便，在更换零件时要注意零件的可靠性和参数应符合要求1.什么是漏电保护器?答：漏电保护器（漏电保护开关）是一种电气安全装置。

将漏电保护器安装在低压电路中，当发生漏电和触电时，且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。

2.漏电保护器的结构组成是什么?答：漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。

①检测元件。

由零序互感器组成，检测漏电电流，并发出信号。

②放大环节。

将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置或电子装置），构成电磁式保护器相电子式保护器。

③执行机构。

收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。

3.漏电保护器的工作原理是什么?答：①当电气设备发生漏电时，出现两种异常现象：一是，三相电流的平衡遭到破坏，出现零序电流；二是，正常时不带电的金属外壳出现对地电压（正常时，金属外壳与大地均为零电位）。

②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执行机构动作，通过开关装置断开电源。

自复式漏电保护器原理1. 漏电保护器概述漏电保护器是一种用于防止人体触电的安全设备，广泛应用于住宅、工厂和办公场所等地方。

其主要功能是监测电路中的漏电情况，并在检测到漏电时迅速切断电源，以保护人身安全。

自复式漏电保护器是一种常见的漏电保护器类型，本文将详细介绍其基本原理。

2. 漏电的定义与危害漏电是指由于线路绝缘损坏或设备故障等原因，导致正常回路中的电流通过其他非预期路径流向地面或其他接地体。

当人体接触到带有漏电的设备或线路时，会形成一条通路，导致人体触电。

触及高压漏电会引起灼伤、心脑供血不足甚至死亡。

3. 自复式漏电保护器原理概述自复式漏电保护器通过监测回路中的总差动电流来判断是否存在漏电，并在检测到差动电流超过设定值时迅速切断电源，从而实现漏电保护的功能。

其基本原理包括差动电流检测、比较和切断电源三个步骤。

4. 差动电流检测差动电流是指正常回路中的电流与回路中漏电电流之间的差值。

自复式漏电保护器通过监测回路中的总差动电流来判断是否存在漏电。

其基本原理是通过将回路中的相位线和零线分别通过两个同样的互感器，产生两个对称的次级电流信号，并将这两个信号进行相减得到总差动信号。

5. 比较自复式漏电保护器将总差动信号与设定值进行比较，以确定是否存在漏电。

当总差动信号超过设定值时，说明存在漏电情况，需要切断电源以避免危险。

6. 切断电源当自复式漏电保护器检测到差动信号超过设定值时，会迅速切断回路中的供电。

其基本原理是通过控制继电器或开关等元件来打开或关闭主回路上的触点，从而实现切断或接通供电。

7. 自复位功能自复式漏电保护器具有自复位功能，即在切断电源后，保护器可以自动恢复供电。

其基本原理是通过内部的机械或电子元件来实现对断开状态的恢复。

8. 漏电保护器的工作原理示意图下图为自复式漏电保护器的工作原理示意图：9. 自复式漏电保护器的特点•灵敏度高：自复式漏电保护器能够检测到微弱的差动信号，对于小于10mA 的漏电也能做出及时响应。
