巷道断面、周长计算公式

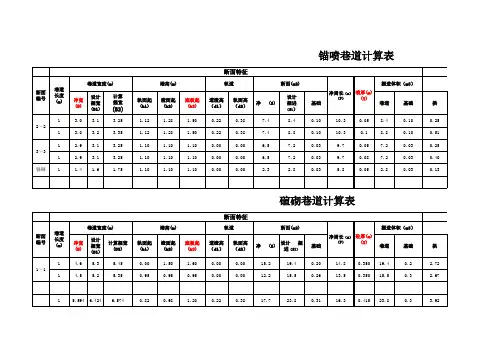

巷道断面
三心拱：S=B(0.26B+h2)
圆弧拱：S=B(0.24B+h2)
半圆拱：S=B (0.39B+h2)
梯形断面：S=( B1+B2) / 2 *h
巷道周长
三心拱：p=2.33B+2 h
2
圆弧拱：p=2.27B+2 h
2
半圆拱：p=2.57B+2 h
2
梯形断面：S=B1+B2+( 2 h
2/sina)
以上：
B——巷道的净宽度
h ——从道渣面起巷道的净高度
h2——从道渣面起巷道的墙度
B1——巷道的上净宽
B2——巷道的下净宽
s
ina——一般取80度
题目：某矿井设计生产能力为500万t/a,主运输巷道采用ZK14-9/550架线式电机车牵引5t底卸式矿车运输；围岩稳定，以砂岩为主（f=6）,通过的最大风量60 m3/s，井下最大涌水量为200 m3/h，正常涌出量为70 m3/h。
采用直径φ120mm的压气管。
一趟φ70mm的供水管，两条动力电缆φ50mm，试设计双轨直线巷道断面，采用半圆拱型断面。
一、选择巷道断面形状矿井设计生产能力500万的第一水平运输大巷，服务年限28年，采用900轨距双规运输的大巷，其净宽在4m以上，又穿越稳定岩层，故选用螺纹钢树脂锚杆与喷射混凝土支护，半圆拱形断面。
二：确定巷道断面尺寸1）确定巷道净宽度B查表2.2知ZK17-9/550架线电机车宽A1=1335mm、高h=1550mm,5t底卸式矿车宽1520mm、高1550mm。
根据《煤矿安全规程》，取人行道宽C=840mm、非人行道一侧宽a=400mm。
又查下表“双轨巷道轨道中线距数值”得知该巷双轨中线距b=1800mm,则两台电机车之间距离为：1800mm-(1335/2+1335/2)mm=465mm故巷净宽度：B=a1+b+c1=(400+1335/2)mm+1800mm+(1335/2+840)mm=4357mm2）确定巷道拱高h0半圆拱形巷道h0=B/2=4357/2=2180mm.半圆拱半径R= h0=2180mm.3）确定巷道壁高h3（1）按架线式电机车导电弓子要求确定h3。
由表2.5中半圆拱形巷道壁高公式得h3≥h4+h c-212)()(bKnR+--式中 h4－轨面起电机车架线高度，按《煤矿安全规程》取h4=2000mmh c－道床总高度，查下表“巷道轻轨选择及技术特征”表选30kg/m钢轨，再查表“常用道床参数”得h c=410mm，道碴高度h b=220mmn －导电弓子距拱璧安全间距，n=300mm;K －导电弓子宽度之半，K=718mm/2=359mm,取K=360mmb 1=轨道中线与巷道中线间距，b 1=B/2-a 1=4357mm/2-(400+1335/2)mm=1120mm故 h 3≥2000mm+410mm -22)1111360()3002180(+--mm=1239mm（2）按管道装设要求确定h 3h 3≥h 5+ h 7+ h b -222)2/(b D m K R +++-式中 h 5－碴面至管子底高度，按《煤矿安全规范》取h 5=1800mm; h 7－管子悬吊件总高度，h 7=900mm; m －导电弓子距管子间距，取m=300mm;D －压气管法兰盘直径，D ＝250mmb 2－轨道中线与巷道中线间距，b 2=B/2-C 1=4357/2-1507.5=680mm. 故h 3≥1800mm+900mm+220mm -22)6802/250300360(2180+++-mm=1306m m（3) 行高度要求确定h 3。
井巷断⾯巷道断⾯是指垂直于巷道中⼼线的横断⾯。
可分矩形、梯形及各类拱形（由岩性、地压⼤⼩及服务年限⽽定）。
按施⼯过程有净断⾯和⽑断⾯之分。
地质探矿坑道多⽤矩形断⾯，⾯积为4平⽅⽶左右。
⽽各类⼯程巷道（包括采矿）则多⽤各种拱形，矿⼭还有采⽤梯形及矩形断⾯，交通隧道则多⽤马蹄型断⾯。
⽑断⾯：巷道⽑断⾯⼜称掘进断⾯（excavated section）。
在需⽀护的巷道中，按净断⾯再加上两帮⽀架和顶部⽀架所占⾯积（运输轨道按正规铺设，还应加上轨道结构所占⾯积）的断⾯。
净断⾯：井巷有效使⽤的横断⾯。
地质探矿是按照⼀定的精度进⾏勘探的，提供的储量⽐较粗糙，如果要开采，还需要进⾏精度更⾼的勘探，才能更精确的计算出储量，才能满⾜施⼯更具体的要求。
以及开采⼯程的设计要求。
有许多的矿床，在开采的过程中的储量都会增加很多的，也有些矿床在外围再次发现许多的矿体，这就是地质勘探和开采勘探的区别。
巷道上的地压⼤⼩和⽅向在选择巷道断⾯形状时起主要作⽤。
顶压决定于冒落拱的形状和⼤⼩，巷道分类巷道根据不同性质⽤途分为好多种，开拓巷道、准备巷道和回采巷道；岩⽯巷道、煤巷和半煤岩巷道；⽔平巷道、倾斜巷道和⽴井；棚式⽀护巷道、锚⽹、锚⽹喷、及裸体巷道；梯形巷道、矩形巷道、圆环形巷道等等12.为了满⾜掘进机械化装载和铺设临时双轨调车，以及运输综采⽀架的需要。
巷道最⼩宽度：主要⼤巷为2.2m；采区巷道为2 m。
13. 双轨巷道中⼼线加宽双轨巷道对开列车车辆之间应有⾜够的安全间隙，两条平⾏轨道的中线距可按表2－3选取；14.不同的矿车选取不同中线距15 。
H=h0+h3-hbH—拱形巷道净⾼；h—拱形巷道拱⾼；—拱形巷道墙⾼；h3—巷道内道碴⾼度hb常以巷道净宽的⽐来表⽰（⾼跨16．⑴拱⾼h⽐）：半圆拱：h=R=B/2，０⾃巷道底板⾄拱基线的距离：⑵墙⾼h3架线电机车导电⼸⼦顶端两切线交点处与巷道拱壁间最⼩安全间隙要求；管道的装设要求；⼈⾏⾼度要求；1.6m⾼度⼈⾏道宽度；设备上缘⾄拱壁间最⼩安全间隙。

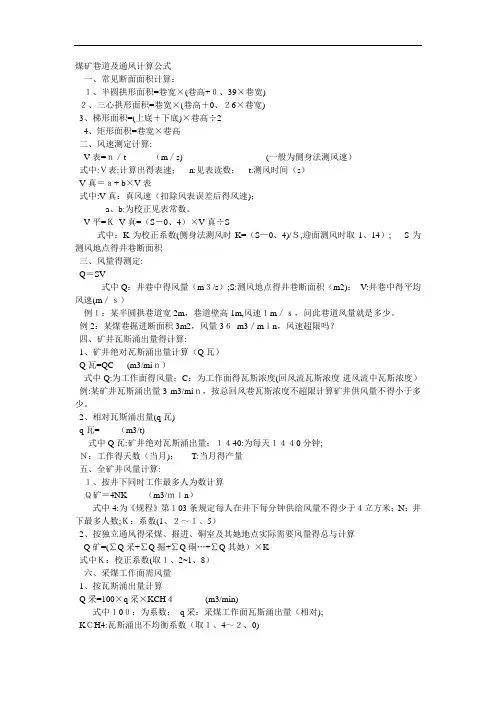

煤矿巷道及通风计算公式一、常见断面面积计算：１、半圆拱形面积=巷宽×(巷高+０、39×巷宽)２、三心拱形面积=巷宽×(巷高＋0、２6×巷宽)3、梯形面积=(上底＋下底)×巷高÷24、矩形面积=巷宽×巷高二、风速测定计算:V表=ｎ／t （m／s) (一般为侧身法测风速）式中:Ｖ表:计算出得表速；n:见表读数；t:测风时间（s）V真＝ａ+ b×V表式中:V真：真风速（扣除风表误差后得风速)；a、b:为校正见表常数。
