DC01C冷轧钢板连退工艺优化生产实践

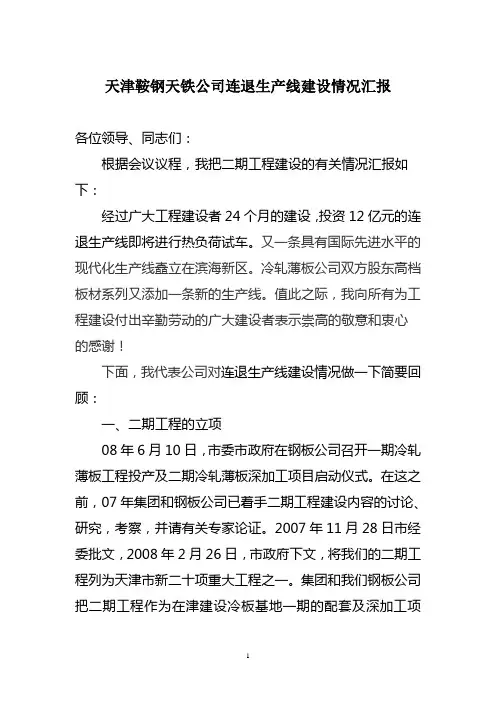

天津鞍钢天铁公司连退生产线建设情况汇报各位领导、同志们：根据会议议程，我把二期工程建设的有关情况汇报如下：经过广大工程建设者24个月的建设，投资12亿元的连退生产线即将进行热负荷试车。

又一条具有国际先进水平的现代化生产线矗立在滨海新区。

冷轧薄板公司双方股东高档板材系列又添加一条新的生产线。

值此之际，我向所有为工程建设付出辛勤劳动的广大建设者表示崇高的敬意和衷心的感谢！下面，我代表公司对连退生产线建设情况做一下简要回顾：一、二期工程的立项08年6月10日，市委市政府在钢板公司召开一期冷轧薄板工程投产及二期冷轧薄板深加工项目启动仪式。

在这之前，07年集团和钢板公司已着手二期工程建设内容的讨论、研究，考察，并请有关专家论证。

2007年11月28日市经委批文，2008年2月26日，市政府下文，将我们的二期工程列为天津市新二十项重大工程之一。

集团和我们钢板公司把二期工程作为在津建设冷板基地一期的配套及深加工项目，作为调整产品结构，产品升级，提高产品附加值，占领产品高端市场的重要举措。

二、二期工程建设的主要内容当时确定工程建设的主要内容为：建设一条连退生产线，一条彩涂生产线，一条电镀锌生产线，计划投资22个亿。

08年12月成立合资公司后，受金融危机的影响，根据当时国内外市场的情况，双方股东决定，二期工程调整为先建一条连退生产线，实际施工的项目为：1、建设一条连退生产线，包括配套建设一条重卷机组，相应的车间厂房配套设施等。

2、新增10台罩式退火炉。

3、新增废酸清洗系统。

4、建设一个材料备件库及酸轧办公楼。

5、公辅V型滤池密封。

6、新增公辅配套设施，包括新增2台2000m3制氮机、新增2台400m3球罐，新增2台空压机，脱盐水系统改造，新增循环水泵、事故水泵等。

7、新建150t汽车衡。

8、配套外部管网及动力设施。

9、相应道路设施。

10、后又增加了一个临时钢卷库，等等。

三、二期工程建设的主要体会连退线即将进行热负荷试车了，这标志着二期工程的基本结束，标志着连退作业线生产的开始。

连退卷取机溢出边控制优化摘要：主要介绍了安钢连退机组出口卷取机溢出边通过自动控制手段，使得卷曲机溢出边得到改善，提高了连退产品质量。

关键词：卷取机溢出边速度级联0引言近几年随着社会的快速发展和产业结构的优化调整，冷轧板的需求量呈现出高速增长态势，应用领域越来越广。

而加工市场竞争越来越激烈，因此对产品质量和降成本要求越来越高。

连退机组作为钢铁生产流程中最后一道工序，退火板是与消费者距离最近的钢铁产品之一，因此产品质量要求最高。

1问题分析及背景1.1连退出口工艺：连退生产线的出口设备包括检查活套、圆盘剪、去毛刺机、卷球机、检查台、静电涂油机、出口飞剪、EPC、1#卷取机、2#卷取机钢卷小车、出口步进梁、称重装置、自动打捆机和出囗输送设备。

带钢出检查站后经静电涂油机涂油后进入出口飞剪，当达卷取机上钢卷重量达到设定重量或者焊缝到达飞剪后，出口飞剪按60m/min低速运行中完成分卷、剪取试样、切废料等功能。

被分切后的上一卷带钢带尾处于无张力状态向前运行，经运输皮带、转向夹送辊、磁力导板台最后到达设定位置后停止。

分切后的带头经转向辊和穿带导板台穿入选定的卷取机被卷取成钢卷。

卷取机设备见图1-1。

图1-11.2优化背景在连退生产过程中，卷取机是生产过程中最后一道工序，由于卷取机在甩尾过程中，带钢无张力，因此带钢极易跑偏以至于造成严重的溢出边，尤其是下线钢卷甩尾溢出边超差严重，会使得钢卷在包装和运输过程中很容易将溢出边吊伤、碰伤，如何减少因连退卷溢出边超差带来的质量异议，增加下游加工企业原料使用率，降低下游企业的原料成本，成为影响产品质量的关键问题。

而溢出边问题，在其他冷轧生产线也是常见问题，是公认的冷轧生产难题之一。

溢出边超差，连退卷必须经过二次处理才能再包装，在连退生产及包装过程中，严重影响护圈的包装，二次处理需要占用大量的人力和时间，间接增加了企业生产成本。

连退卷基本采用夹钳+天车的吊运模式，在天车夹钳夹取钢卷时，溢出边严重的钢卷吊伤特别严重，在吊运过程中连退卷边部损坏的概率大大增加，影响产品外观及成材率。

连退与罩退工艺首先，罩退、连退都是冷轧退火的工艺，但是由于工艺不一样，得到成品性能也不一样,SPCC是冷轧牌号，一般供应商卖货都有中文注明是连退还是罩退的，钢厂也有材质单的。

罩退，热轧卷在冷轧后，将半成品卷卷心向下，一个个垒起来，大概是二层或者三层，放入到一个罩退退火炉，就是做的想个大罩子一样的退火室，控制温度，充分退火；连退，就是将冷轧卷，一个个卷打开，并且首尾相连（焊接一起）通过一个很大的退火炉，蛇形的，在里面绕来绕去，最后绕出来，完成退火；优劣处：罩退，优点，退火均匀，钢材冲压性能好，缺点，成本高，吨钢价格高50-100元，表面不是很光亮，常有残碳，所以这种钢材最终使用于冲压，汽车等行业，不适用于家电行业，特别是作家电外壳，容易影响后续喷涂；连退，优点，生产速度快，效率高，成本低，表面好，清洁光亮；缺点：力学性能差些，所以这种钢材最终使用于家电行业，不适用于冲压，汽车等行业，冲压成型性差些；1）生产工艺全氢罩式退火炉是冷轧钢卷以带有少量残余乳化液的状态，未作脱脂便送入罩式退火炉进行退火处理，在氢气气氛中冷却，然后通过平整机中间库直接送往平整机，再检查等，设备布置空间大，生产周期长，但产品规格和产量变化灵活性强。

连续退火线上冷轧带卷在进口段进行脱脂，在连续退火的第一段进行退火，随后采用气体或水等进行冷却，在退火第二段进行时效处理，然后进行在线平整，检查等，设备布置紧凑，占地面积小，生产周期短，但产品规格范围覆盖面不宜太宽，产量不宜太低。

2）总成本所谓总成本包含工艺设备新建的投资费用再加上生产运行费用。

对于全氢罩式退火工艺途径来说，其投资、消耗与维修费用与连续退火线相比都要低，只有人员较多和材料损失比较高。

此外，对于连续退火线而言，还应累加冶炼深冲钢种所需的附加费用(用于真空脱气、微合金化等)以及较昂贵的酸洗费用(用于清除热轧卷取温度较高而形成的红色氧化铁皮)。

所以，从有关的资料评价估计全氢罩式退火炉的总成本比连续退火机组低。

宝钢D C01标准(总7页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March宝山钢铁股份有限公司企业标准Q/BQB 403－2003冷连轧低碳钢板及钢带代替Q/BQB 403-1999BZJ 407-19991 范围本标准规定了冷连轧低碳钢板及钢带的分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及质量证明书等。

本标准适用于宝山钢铁股份有限公司生产的厚度为0.30mm～3.5mm的冷连轧低碳钢板及钢带（以下简称钢板及钢带）。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 222－1984 钢的化学分析用试样取样法及成品化学成分允许偏差GB/T 223 钢铁及合金化学分析方法GB/T 228－2002 金属材料室温拉伸试验方法GB/T 2975－1998 钢及钢产品力学性能试验取样位置及试样制备GB/T 5027－1999 金属薄板和薄带塑性应变比（值）试验方法GB/T 5028－1999 金属薄板和薄带拉伸应变硬化指数（值）试验方法GB/T 8170－1987 数值修约规则Q/BQB 400－2003 冷轧产品的包装、标志及质量证明书Q/BQB 401－2003 冷连轧钢板及钢带的尺寸、外形、重量及允许偏差SAE J911－1998 冷轧钢板表面粗糙度和峰值数测量方法3 分类和代号钢板及钢带按用途区分如表1的规定。

宝山钢铁股份有限公司2003－06－04 发布 2003－12－15 实施4 订货所需信息订货时用户应提供如下信息：a) 产品名称b) 本产品标准号c) 牌号d) 产品规格及尺寸、不平度精度e) 边缘状态f) 表面结构g) 表面质量级别h) 包装方式i) 用途如订货合同中未注明尺寸及不平度精度、表面结构、表面质量级别、边缘状态及包装方式，则本标准产品按普通的尺寸及不平度精度、表面结构为麻面、FB级表面质量的切边钢带及切边钢板供货，并按供方提供的包装方式包装。
