造气岗位工艺流程图

天然气罐
冷却器
精馏塔
精馏塔
产品罐
压缩机
充装排
O2、N2
钢瓶（产品）
C2H6
C3H8
甲烷提纯及充装工艺流程图
Sih4
配气排
钢瓶集装格
N2
液氮缓冲电子秤
气化器
液氮贮罐
低温泵
硅烷加氮混配流程
PH3
钢瓶
配气排
钢瓶
H2
钢瓶PH3/H2混配流程
液氩贮罐
低温泵
汽化器
CH4
钢瓶
配气排
钢瓶
Ar
缓冲缸CH4/Ar混配流程
低温贮缸
LNG残液
精馏塔一
精馏塔二
产品罐
压缩机
充装排
钢瓶
（粗丙烯）
（产品）
低温贮缸
LNG残液
精馏塔一
精馏塔二
产品罐
压缩机
充装排
钢瓶
丙烯提纯充装图
乙烷提纯充装图
放空
有
检查余气
汇流排
烘箱加热抽真空充Fra bibliotek气置换无
充氩气
加热抽真空
处理合格钢瓶
真空下关闭瓶阀
钢瓶处理流程

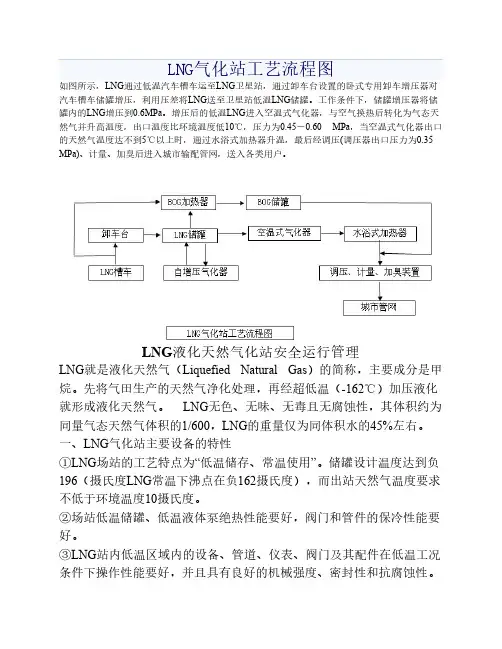

LNG气化站工艺流程图如图所示，LNG通过低温汽车槽车运至LNG卫星站，通过卸车台设置的卧式专用卸车增压器对汽车槽车储罐增压，利用压差将LNG送至卫星站低温LNG储罐。

工作条件下，储罐增压器将储罐内的LNG增压到0.6MPa。

增压后的低温LNG进入空温式气化器，与空气换热后转化为气态天然气并升高温度，出口温度比环境温度低10℃，压力为0.45－0.60 MPa，当空温式气化器出口的天然气温度达不到5℃以上时，通过水浴式加热器升温，最后经调压(调压器出口压力为0.35 MPa)、计量、加臭后进入城市输配管网，送入各类用户。

LNG液化天然气化站安全运行管理LNG就是液化天然气（Liquefied Natural Gas）的简称，主要成分是甲烷。

先将气田生产的天然气净化处理，再经超低温（-162℃）加压液化就形成液化天然气。

LNG无色、无味、无毒且无腐蚀性，其体积约为同量气态天然气体积的1/600，LNG的重量仅为同体积水的45%左右。

一、LNG气化站主要设备的特性①LNG场站的工艺特点为“低温储存、常温使用”。

储罐设计温度达到负196（摄氏度LNG常温下沸点在负162摄氏度），而出站天然气温度要求不低于环境温度10摄氏度。

②场站低温储罐、低温液体泵绝热性能要好，阀门和管件的保冷性能要好。

③LNG站内低温区域内的设备、管道、仪表、阀门及其配件在低温工况条件下操作性能要好，并且具有良好的机械强度、密封性和抗腐蚀性。

④因低温液体泵启动过程是靠变频器不断提高转速从而达到提高功率增大流量和提供高输出压力，所以低温液体泵要求提高频率和扩大功率要快，通常在几秒至十几秒内就能满足要求，而且保冷绝热性能要好。

⑤气化设备在普通气候条件下要求能抗地震，耐台风和满足设计要求，达到最大的气化流量。

⑥低温储罐和过滤器的制造及日常运行管理已纳入国家有关压力容器的制造、验收和监查的规范；气化器和低温烃泵在国内均无相关法规加以规范，在其制造过程中执行美国相关行业标准，在压力容器本体上焊接、改造、维修或移动压力容器的位置，都必须向压力容器的监查单位申报。

乙炔车间工艺流程简图乙炔车间工艺流程简图是用来展示乙炔车间生产乙炔气的过程。

下面是一个简单的700字的乙炔车间工艺流程简图：乙炔车间工艺流程简图流程1：原料准备原料准备阶段是准备生产乙炔气所需的原料。

主要原料包括石灰石和石油焦。

这些原料需要经过研磨和筛分等处理，以确保其颗粒大小和纯度符合生产要求。

流程2：装料装料阶段是将准备好的原料装入炉中进行燃烧。

首先，需要将石灰石和石油焦按照一定比例混合，并将混合物通过传送带或输送装置装入炉中。

然后，点火器点燃混合物，使其燃烧。

流程3：生成乙炔气生成乙炔气是乙炔车间的核心工艺环节。

在高温和高压的条件下，石灰石和石油焦经过燃烧反应，生成乙炔气。

反应过程中，需要控制炉内的温度、压力和氧气含量等参数，以保证乙炔气的生成效率和纯度。

流程4：分离气体分离气体阶段将生成的气体进行分离和净化处理。

乙炔气与其他反应生成的气体（如氮气、氧气等）需要进行分离和提纯。

通常，乙炔气会被送入净化器中，经过一系列的分离和净化步骤，去除其中的杂质和不纯物质。

流程5：收集乙炔气收集乙炔气阶段将净化后的乙炔气进行收集和储存。

一般情况下，乙炔气会被送入储气罐或气体容器中进行储存。

储气罐需要具备一定的密封性和安全性，以确保乙炔气不会泄漏或受到外界的污染。

流程6：使用和运输使用和运输阶段是将储存的乙炔气运输到需要使用的地方。

乙炔气可以通过管道输送到工业生产现场或其他需要乙炔气的地方。

在使用乙炔气时，需要采取相应的安全措施，避免发生火灾或其它事故。

乙炔车间工艺流程简图的目的是展示乙炔车间生产乙炔气的过程，帮助工作人员理解和掌握乙炔生产的流程和要点。

此简图中的流程仅供参考，实际乙炔车间的工艺流程可能因工艺设备和操作要求的不同而有所差异。

气化车间造气工艺流程英文回答：The gasification process in a gasification plant involves the conversion of carbon-based materials into synthesis gas or syngas, which is a mixture of hydrogen, carbon monoxide, and other gases. This process is typically used to produce fuel gas, chemicals, and electricity.The gasification process typically consists of several steps. First, the feedstock, which can be coal, biomass, or other carbon-based materials, is prepared and introduced into the gasifier. The gasifier is a high-temperature reactor where the feedstock is exposed to a controlled amount of oxygen or air, and sometimes steam, in a reducing environment. This leads to the partial oxidation of the feedstock, producing syngas.In the gasifier, the feedstock undergoes several reactions, including combustion, pyrolysis, andgasification. Combustion reactions occur in the presence of oxygen, resulting in the release of heat and the production of carbon dioxide and water. Pyrolysis reactions involve the thermal decomposition of the feedstock in the absence of oxygen, leading to the formation of volatile gases and char. Gasification reactions involve the conversion of the char and volatile gases into syngas through a series of chemical reactions.The syngas produced in the gasifier is then cooled and cleaned to remove impurities such as sulfur compounds, particulates, and trace metals. This is usually done through a combination of cooling, scrubbing, and filtration processes. The cleaned syngas can then be further processed or utilized for various applications.The gasification process offers several advantages over traditional combustion processes. It allows for the utilization of a wide range of feedstocks, including low-grade coal, biomass, and waste materials, which helps in reducing the reliance on fossil fuels. It also produces a syngas that can be used as a cleaner and more efficientfuel compared to traditional fossil fuels. Additionally, gasification can help in the production of valuable chemicals and materials, contributing to a more sustainable and circular economy.中文回答：气化车间造气工艺流程涉及将碳基材料转化为合成气或合成气体，合成气是氢、一氧化碳和其他气体的混合物。
