天然气分输站工艺流程
《天然气分输站工艺流程》
天然气分输站是指将天然气从主要管道输送到用户终端的设施,其中包括管道和相关的配套设施。
其工艺流程主要包括天然气进站、天然气去除液态烃、天然气除水、调压除杂质、天然气调压、气体分配等步骤。
天然气分输站的工艺流程首先是天然气进站,天然气通过主要管道输送到分输站。
接着是去除液态烃,天然气中可能存在一些液态烃,需要通过分离设备将其去除。
然后是天然气除水,天然气中还可能含有水分,需要通过除水设备将其去除。
接下来是调压除杂质,天然气中可能含有一些杂质,需要通过调压器和除杂质设备进行处理。
然后是天然气调压,将天然气的压力调整到符合用户需求的标准压力。
最后是气体分配,将经过处理的天然气分配到各个用户终端。
整个工艺流程涉及到多个设备和控制系统的协作,需要确保天然气的安全、稳定和高效输送。
同时,还需要符合相关的法律法规和标准,保障环境和人身安全。
天然气分输站的工艺流程是一个复杂的系统工程,需要相关专业人员根据具体情况进行设计和优化。
通过科学合理的工艺流程,可以确保天然气的安全和可靠输送,满足用户的需求,促进社会和经济的发展。
天然气站场工艺流程图学习英文回答:Natural Gas Station Process Flow Diagram.A natural gas station, also known as a compressed natural gas (CNG) station, is a facility that dispenses compressed natural gas to vehicles. CNG is a cleaner-burning alternative to gasoline and diesel fuel, and it is often used in fleet vehicles and public transportation systems.The process flow diagram for a natural gas station is as follows:1. Natural gas is delivered to the station in a high-pressure pipeline.2. The gas is compressed at the station to a high pressure (typically 2,500 to 3,600 psi).3. The compressed gas is stored in a storage tank.4. When a vehicle comes to the station to refuel, the compressed gas is dispensed into the vehicle's fuel tank.The following are some of the key components of a natural gas station:Compressor: The compressor is used to compress the natural gas to a high pressure.Storage tank: The storage tank is used to store the compressed natural gas.Dispenser: The dispenser is used to dispense the compressed natural gas into the vehicle's fuel tank.Safety equipment: Natural gas stations are equipped with a variety of safety equipment, such as pressure relief valves and gas detectors.中文回答:天然气站场工艺流程图。

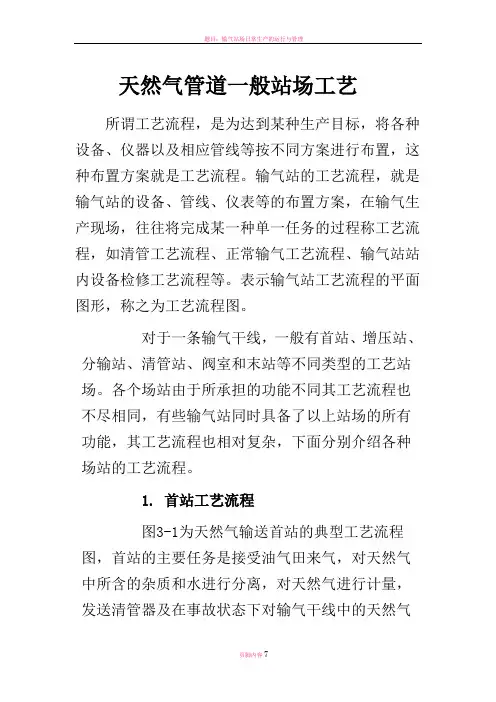

天然气管道一般站场工艺所谓工艺流程,是为达到某种生产目标,将各种设备、仪器以及相应管线等按不同方案进行布置,这种布置方案就是工艺流程。
输气站的工艺流程,就是输气站的设备、管线、仪表等的布置方案,在输气生产现场,往往将完成某一种单一任务的过程称工艺流程,如清管工艺流程、正常输气工艺流程、输气站站内设备检修工艺流程等。
表示输气站工艺流程的平面图形,称之为工艺流程图。
对于一条输气干线,一般有首站、增压站、分输站、清管站、阀室和末站等不同类型的工艺站场。
各个场站由于所承担的功能不同其工艺流程也不尽相同,有些输气站同时具备了以上站场的所有功能,其工艺流程也相对复杂,下面分别介绍各种场站的工艺流程。
1. 首站工艺流程图3-1为天然气输送首站的典型工艺流程图,首站的主要任务是接受油气田来气,对天然气中所含的杂质和水进行分离,对天然气进行计量,发送清管器及在事故状态下对输气干线中的天然气进行放空等。
另外,如需要增压,一般首站还需要增加增压设备。
首站的工艺流程主要有正常流程、越站流程,工艺区主要有分离区、计量区、增压区、发球区等。
正常流程油田来气、分离器分离、计量、出站。
越站流程油田来气直接经越站阀后出站。
2. 末站工艺流程图3-2为典型的末站工艺流程图,在长输管道中,末站的任务是进行天然气分离除尘,接收清管装置,按压力、流量要求给用户供气。
因此末站的工艺主要有气质分离、调压、计量和收球等工艺。
3. 分输站工艺流程图3-3为分输站典型工艺流程图,分输站的任务是进行天然气的分离、调压、计量,收发清管球,在事故状态下对输气干线进行放空,以及给各用户进行供气。
其流程主要有:正常流程进站阀进站、经分离器分离、调压计量及向下游供气。
越站流程天然气在进站之前,通过越站阀直接向下游供气,此流程一般是在故障或检修状态下进行。
收发球流程接上一站清管球,向下站发送清管球。
4. 清管站工艺流程图3-4为清管站典型工艺流程图,顾名思义,该站的功能就是收发清管球。

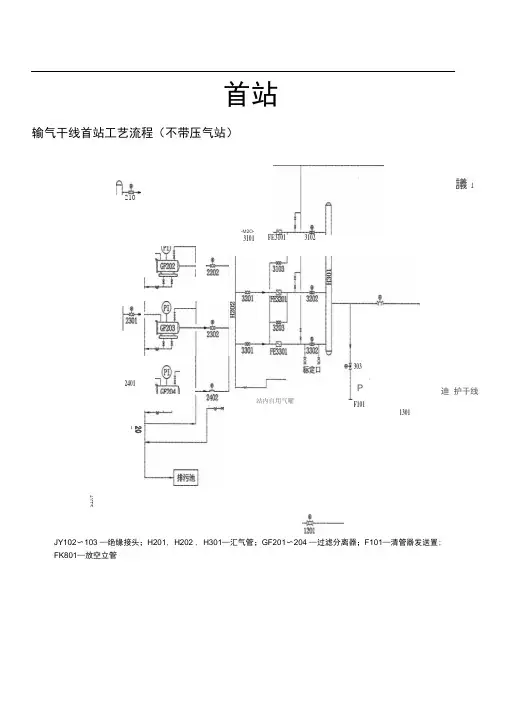

首站输气干线首站工艺流程(不带压气站)JY102〜103—绝缘接头;H201, H202 , H301—汇气管;GF201〜204 —过滤分离器;F101—清管器发送置; FK801—放空立管議12401AXIS迪 护干线2101FE3101 3102205站内自用气曜303!1P 1F1011301-M2O-3101分输站S7-3-1输气十堤分輸站工£说理JYlCb JY102, JYtiOLft*接头;H50I. I12AH202, H 弭I 汇气窑GFMI 〜202过就分寓鑑;FE3IOI~3弭I 榊轮流时卄;5101-52^±f IrAi 510G-5HM, 5期“5崩囲节亂 6202$全歸 FHOlSt 空立曽@-:©-^-1-12075101站内自用勺K呵O皐一 — A,5血就说5101:i3oa末站图IT输吒下裁未站工艺流程JY1O1, JYSL血一齡接头;SlUl-^S接吹装乱H2Q1〜20h H301-S02t H5O0血Tt违管i GF测“戸舞分;端;FBUH7505—超声注歳燉计;5t02~5502—安全蒂断蹙511)3-5503, 5崩岡节師呃62皿一女全耻FK8Oi—放空立管@~-C D—FWI3101FE3101—n-^$1033Kfl710161013a01 FE3M1清管站输气干线清管站工艺流程JY101〜102 —绝缘接头;S101—清管器接收装置; H201〜202 —汇气管;XF201〜204 —多管干式除尘器;F101 —清管器发送装置;FK801 —放空立管。
