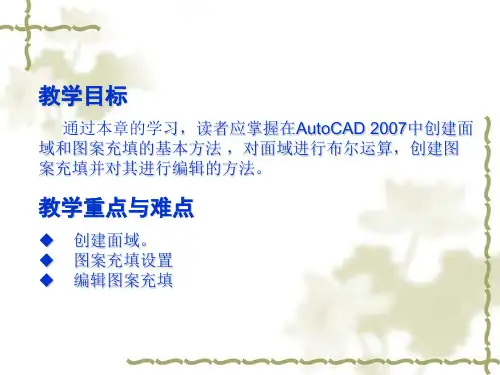

采矿CAD绘图--面域和图案充填教程

创建图案填充 创建渐变色填充 编辑图案填充
5.1.1 创建图案填充
在绘制图形时常常需要以某种图案填充一个区域，以此来形象地表达或 区分物体的范围和特点以及图形剖面结构大小和所适用的材料等。这种称为 “画阴影线”的操作，也被称为图案填充。该操作可以利用“图案填充”工 具来实现，并且所绘阴影线既不能超出指定边界，也不能在指定边界内绘制 不全或所绘阴影线过疏、过密 。
设置图案填充类型 设置填充比例和角度 设置图案填充的边界 孤岛填充
5.1.2 创建渐变色填充
在绘图时，有些图形在填充时需要用到一种或多种颜色(尤其在绘制装潢 、美工等图纸时)，需要用到“渐变色图案填充”功能。利用该功能可以对 封闭区域进行适当的渐变色填充，从而实现比较好的颜色修饰效果。根据填 充效果的不同，可以分为单色填充和双色填充两种填充方式 。
使用AutoCAD 2014绘图时，可以将需要重复绘制的图形定 义成块，当需要使用这些图形时，直接将块插入即可。此外， 还可以为块定义属性，即定义从属于块的文字信息。
5.1 图案填充
图案填充是一种使用指定线条图案、颜色来充满指定区域的操作，用于 表达剖切面和不同类型物体对象的外观纹理等，常常被广泛应用在绘制机械 制图、建筑工程图及地质构造图等各类图形中 。
要存储块，只需要在命令行中输入WBLOCK指令，并按下“回车”键 ，此时将打开“写块”对话框，然后在该对话框的“源”选项组中选择“块 ”单选按钮，表示新图形文件将由块创建，并在右侧下拉列表中指定块。接 着单击“目标”选项组后的“显示标准文件选择对话框”按钮，在打开的对 话框中指定具体块保存路径即可，如图5-63所示
5.3.2 插入块
在菜单栏中选择“插入”|“块”命令，或在“功能区”选项板中选择“ 默认”选项卡，然后在“块”面板中单击“插入”按钮，将打开“插入”对 话框，如图5-58所示 。

CAD绘图中的阵列和填充技巧在CAD绘图中，阵列（Array）和填充（Hatch）是非常常用的工具和技巧。

它们可以大大提高绘图的效率和准确性。

在本文中，我们将介绍如何使用CAD软件中的阵列和填充工具，并提供一些实用技巧。

阵列（Array）是一种在CAD绘图中重复复制对象的方法。

阵列功能可以将一个或多个对象按照指定的方向和数量进行复制。

在CAD中，有两种类型的阵列：线性阵列和极性阵列。

线性阵列（Linear Array）是按照直线方向重复复制对象。

使用线性阵列功能，首先选择要复制的对象，然后按下相应的阵列命令。

接下来，我们需要指定一个基本点和一个方向矢量，以确定阵列的线性路径。

然后，我们需要指定复制数量和间距。

这样，CAD软件将会自动在指定的路径上进行复制，生成相应的阵列。

极性阵列（Polar Array）是按照环绕指定中心点进行复制对象。

使用极性阵列功能，同样先选择要复制的对象，然后按下相应的阵列命令。

然后，我们需要指定中心点和复制数量。

CAD软件会根据我们指定的数量和中心点进行复制，生成相应的极性阵列。

值得注意的是，阵列不仅可以复制对象，还可以执行其他一些操作，如删除对象、修改对象属性等。

这使得阵列功能非常强大和灵活。

填充（Hatch）是一种在CAD绘图中用图案填充封闭区域的方法。

填充功能可以用于给对象或区域上色，以区分不同的部分或表示特定的材料。

在CAD中，我们可以选择不同的填充图案和颜色，以满足绘图的需要。

要使用填充功能，首先需要选择要填充的封闭区域。

然后，按下填充命令并选择适当的填充图案和颜色。

CAD软件会根据我们的选择自动在所选区域进行填充。

填充还可以根据需要进行调整和修改，以达到想要的效果。

此外，填充还可以应用在辅助绘图元素上，如文字、标注、注释等。

通过使用填充，我们可以在绘图中更好地展示信息，提高绘图的可读性和美观度。

除了基本的阵列和填充功能，CAD软件还提供了一些高级技巧和选项，以进一步改善绘图体验。

• 16．长图纸处理
– 零号图纸大小为841×1189mm。一般地，毕业设计打 印的图纸不宜用多张零号图纸拼接。每张打印的图纸 宽度不应超过零号图纸允许的宽度，长度不应超过零 号图纸长度的1.5倍。超过了上述尺寸的图形可以采用 折断线方式处理。折断线绘制见图1.20。
3 开拓
• • • • • 17．井筒 18．开拓巷道 19．井田边界 20．水平、采区分界线 21．保护煤柱线
• 17．井筒 – 各种井筒的平、剖面图绘制见图1.21。 • 18．开拓巷道 – 需绘制矿井全部开拓巷道，含主井、副井、风 井、井底车场、石门、运输大巷、回风大巷等 等，其中初期工程用实线双线，后期工程用虚 线双线。
• 开拓平面图中的主、副斜井附近绘制见图1.22。 • 开拓平面图中的井底车场附近绘制见图1.23。图 中巷道名称注记：编号563，仿宋长3(10*15)。 • 开拓剖面图中的井筒附近绘制见图1.24。 • 开拓剖面图中的风井附近及断开线绘制见图1.29 。其中风井附近局部放大见图1.30。 后期风井应 投影到剖面图适当的位置，并用双线虚线绘出。
• 26．设备及图元 • 采煤面附近设备及图元绘制见图1.35。 • 在首采面及其顺槽、掘进面及其他相应地点应绘 制需配备的采掘及通风设备，设备用大圆圈围出 ，圆圈内设备图元应均匀分布。 • 平面图上以串联方式绘制四种标准图元，即运煤 、运料、通风、运矸石图元，见图1.35。
• 27．中间联络巷 – 原则上采煤面沿走向方向不布置中间联络巷， 如果因巷道过长或其它原因必需设置中间联络 巷时，该巷道与顺槽的正交方向应有一定斜度 ，一般约3~5o，以利于回采时支架通过，见图 1.37。 • 28．控顶距图形对齐 – 采煤方法图中的最大、最小控顶距图形一律采 用后点对齐方式绘制，见图1.38。图中以支架 前柱底端点e、f垂直对齐。

cad面域的用法
CAD面域是指在CAD软件中创建和编辑多边形、圆形等二维几何图形的一个功能，可用于制作建筑平面图、机械图纸等。

具体用法包括：
1. 创建面域：使用CAD中的多边形工具或圆形工具等，在绘制二维几何图形时创建一个封闭的区域。

2. 编辑面域：对已创建的面域进行编辑，比如调整面域的大小、位置，添加或删除面域的某些边界或顶点等。

3. 填充面域：可以选中某个面域并通过填充命令将该区域填充为指定颜色或纹理，以便更好地显示其轮廓和区域。

4. 计算面积：对面域进行选定后，可使用CAD中的面积计算工具来计算所选区域的面积。

5. 进行CAD模型建模：利用面域的基础二维几何图形，配合CAD软件的3D 建模工具，可以制作出复杂的三维建筑或机械模型。

总之，CAD面域在二维图形绘制和三维建模过程中都有重要的作用，是CAD软件常用的基础工具之一。
