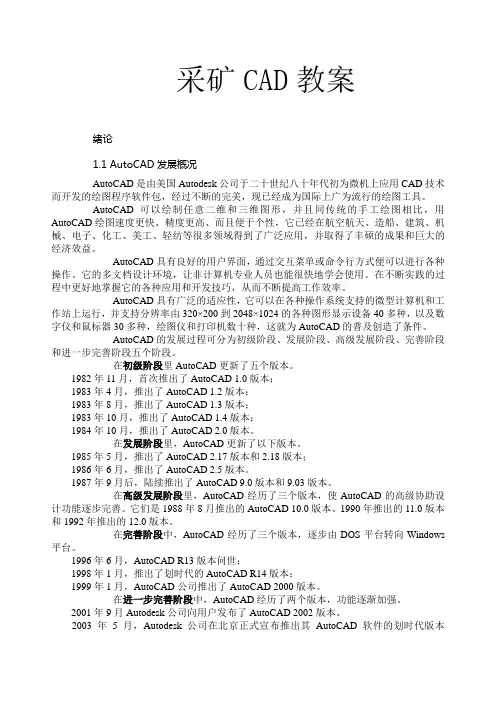

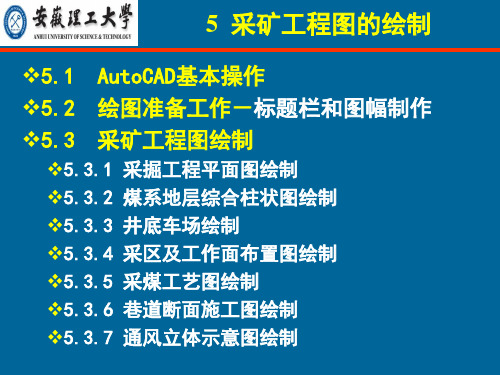

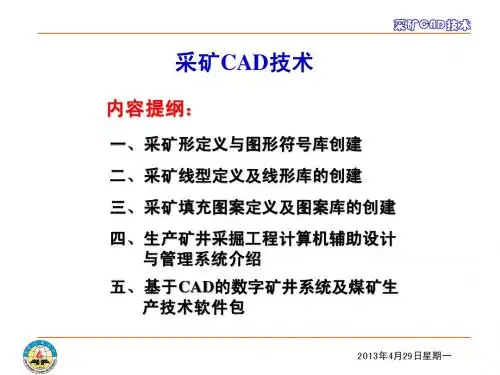

采矿CAD教案绪论1.1 AutoCAD发展概况AutoCAD是由美国Autodesk公司于二十世纪八十年代初为微机上应用CAD技术而开发的绘图程序软件包，经过不断的完美，现已经成为国际上广为流行的绘图工具。

AutoCAD可以绘制任意二维和三维图形，并且同传统的手工绘图相比，用AutoCAD绘图速度更快、精度更高、而且便于个性，它已经在航空航天、造船、建筑、机械、电子、化工、美工、轻纺等很多领域得到了广泛应用，并取得了丰硕的成果和巨大的经济效益。

AutoCAD具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作。

它的多文档设计环境，让非计算机专业人员也能很快地学会使用。

在不断实践的过程中更好地掌握它的各种应用和开发技巧，从而不断提高工作效率。

AutoCAD具有广泛的适应性，它可以在各种操作系统支持的微型计算机和工作站上运行，并支持分辨率由320×200到2048×1024的各种图形显示设备40多种，以及数字仪和鼠标器30多种，绘图仪和打印机数十种，这就为AutoCAD的普及创造了条件。

AutoCAD的发展过程可分为初级阶段、发展阶段、高级发展阶段、完善阶段和进一步完善阶段五个阶段。

在初级阶段里AutoCAD更新了五个版本。

1982年11月，首次推出了AutoCAD 1.0版本；1983年4月，推出了AutoCAD 1.2版本；1983年8月，推出了AutoCAD 1.3版本；1983年10月，推出了AutoCAD 1.4版本；1984年10月，推出了AutoCAD 2.0版本。

在发展阶段里，AutoCAD更新了以下版本。

1985年5月，推出了AutoCAD 2.17版本和2.18版本；1986年6月，推出了AutoCAD 2.5版本。

1987年9月后，陆续推出了AutoCAD 9.0版本和9.03版本。

在高级发展阶段里，AutoCAD经历了三个版本，使AutoCAD的高级协助设计功能逐步完善。

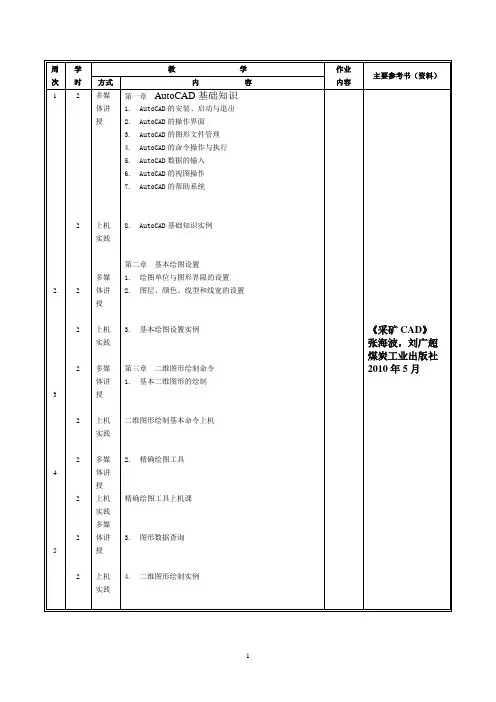

《矿图与CAD绘图》课程教学大纲课程名称：矿图与CAD绘图英文名称：Mine Maps and Drawing with CAD课程编号：021010120课程性质：选修学分/学时：1.5/24。

其中，讲授12学时，实验12学时(上机实验12学时)适用专业：采矿工程任课学院、系部：能源科学与工程学院采矿工程系一、课程简介课程定位：《矿图与CAD绘图》课程是采矿工程专业选修课程，结合采矿工程的专业性质及时代发展之需要，熟悉煤矿常用矿图的基本内容和掌握绘制矿图的基础技能，采用AutoCAD软件绘图功能和采矿实例相结合的教学模式，使采矿工程专业学生在掌握矿图基础知识的基础上并学会应有计算机绘制矿图这门技术。

通过本课程的学习，使学生掌握矿图的基本内容、绘制矿图的基础技能和应用AutoCAD软件绘制矿图的基础知识，为今后进行矿井工程采掘方案的设计和图纸绘制打下良好的基础。

课程内容：本课程讲授矿图基本知识、煤矿生产系统图的识读及绘制方法、AutoCAD绘图的基本概念、基本方法、计算机绘制矿图的技巧，以采矿专业典型图形识读、绘制为操作实例，致力于理论与实际应用相结合，同时介绍煤矿生产系统图的设计方法、理念和计算机标准绘图技能以扩展学生的知识面。

学习成效：通过本课程的学习，使学生掌握矿图的基础知识、矿图的绘制方法及AutoCAD绘图基础知识，达到由基础到专业设计及绘制采矿工程图形的目的，为本科毕业设计及今后进行矿井工程图纸的设计和绘制打下良好的基础。

先修课程：本课程是在学生学完《矿山测量学》、《矿山地质学》、《井巷工程》等课程之后，开设的一门专业选修课程，对采矿工程学生毕业设计中设计方案的制定及相关图纸的绘制有重要指导作用。

二、课程目标与毕业要求根据《工程教育认证标准（2017年11月修改）》，《矿图与CAD绘图》课程教学目标对采矿工程专业毕业要求的支撑见表1。

表1 课程教学目标与毕业要求关系三、课程目标与教学环节《矿图与CAD绘图》课程以“熟识矿图、优化设计、精准绘图、建设数字化矿井”为主线，结合学生个性特点，因材施教。

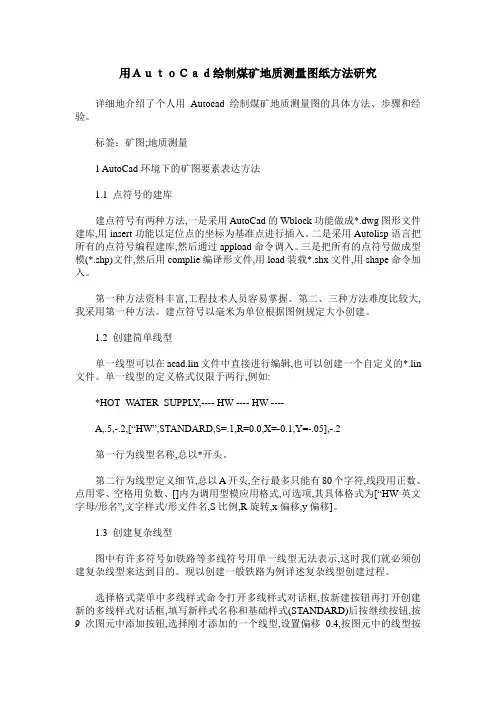

用ＡｕｔｏＣａｄ绘制煤矿地质测量图纸方法研究详细地介绍了个人用Autocad绘制煤矿地质测量图的具体方法、步骤和经验。

标签：矿图;地质测量1 AutoCad环境下的矿图要素表达方法1.1 点符号的建库建点符号有两种方法,一是采用AutoCad的Wblock功能做成*.dwg图形文件建库,用insert功能以定位点的坐标为基准点进行插入。

二是采用Autolisp语言把所有的点符号编程建库,然后通过appload命令调入。

三是把所有的点符号做成型模(*.shp)文件,然后用complie编译形文件,用load装载*.shx文件,用shape命令加入。

第一种方法资料丰富,工程技术人员容易掌握。

第二、三种方法难度比较大,我采用第一种方法。

建点符号以毫米为单位根据图例规定大小创建。

1.2 创建简单线型单一线型可以在acad.lin文件中直接进行编辑,也可以创建一个自定义的*.lin 文件。

单一线型的定义格式仅限于两行,例如:*HOT_WATER_SUPPLY,---- HW ---- HW ----A,.5,-.2,[“HW”,STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.2第一行为线型名称,总以*开头。

第二行为线型定义细节,总以A开头,全行最多只能有80个字符,线段用正数、点用零、空格用负数、[]内为调用型模应用格式,可选项,其具体格式为[“HW英文字母/形名”,文字样式/形文件名,S比例,R旋转,x偏移,y偏移]。

1.3 创建复杂线型图中有许多符号如铁路等多线符号用单一线型无法表示,这时我们就必须创建复杂线型来达到目的。

现以创建一般铁路为例详述复杂线型创建过程。

选择格式菜单中多线样式命令打开多线样式对话框,按新建按钮再打开创建新的多线样式对话框,填写新样式名称和基础样式(STANDARD)后按继续按钮,按9次图元中添加按钮,选择刚才添加的一个线型,设置偏移0.4,按图元中的线型按钮选择一个虚线线型,再选择刚才添加的另一个线型,设置偏移0.3,按图元中的线型按钮选择同一个虚线线型,以此类推,把刚才刚才添加的每一个线型设定好,然后确定下来。

C a d绘制矿井图件1、建立图层执行[图层]命令，打开图层特性管理器，建立图层。

建立图层时尽可能详细，对于以后图形的修改非常重要。

线宽在图层特性里统一设置为默认值，出图时可以利用颜色整体控制线宽，以后例题设置同此。

把巷道、方格网、图框、钻孔等分别放在不同图层，以后修改很方便2、根据实际图纸大小绘制图框，尽量采用标准图框，图签大小有具体规定，内容一般没有固定格式，按照下图所示尺寸绘制图签，在表格内填写文字，全部完成后将整个图签写块，最后将其移动到图框右下角。

3、绘制经纬网格，标注坐标一种方法：参照采掘工程平面图的经纬网格和坐标情况，在所绘的图框内选择合适位置绘制最下边第一条经线，和最左边第一条纬线，然后分别向上和向右偏移经线和纬线，偏移距离为100（如果比例尺1：5000，则偏移500.每一个方格网的图上距离一般10c m，根据比例尺调整偏移距离），得到全部经纬线。

利用“单行文字”命令标注第一条经线坐标值，之后将其复制到每条经线上，使用“D D E D I T”命令依次修改坐标值，得到左边全部的经线坐标，最后复制全部坐标到右边。

同样的方法标注上边框和下边框的纬线坐标值。

第二种方法：c a s s里是自动生成的，不用画线。

可以尝试自己做一下。

还有其他方法，可以自己摸索4、如果绘制矿井图件，需要绘制井田边界线，煤柱线将“井田边界线”图层设置为当前层，根据井田边界坐标，利用[偏移]命令找到每一个边界点，并将每个点用[多段线]命令连起来。

井田边界煤柱为20m，将井田边界线向内偏移10个图形单位，生成井田边界煤柱，将其转换至“煤柱线”图层内。

5、绘制等高线，标注标高值方法一可以把控制点坐标在c a d中标好，然后p l命令把各个点连接起来，再按s样条曲线化，调整下搞定方法二、设置“等高线”图层为当前层，将井田内的等高线利用“P L I N E”命令一一描绘出来，关闭其它图层，图形内只剩下等高线，执行“P E D I T”命令编辑等高线，具体操作如下：命令：P E D I T↙//多段线编辑选择多段线或[多条(M)]：m//选择选项m选择对象：//框选全部等高线输入选项[闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]：f//将等高线拟合命令：D T E X T↙//标注等高线值当前文字样式：S t a n d a r d当前文字高度：3.0000指定文字的起点或[对正(J)/样式(S)]：//指定等高线上一点指定高度<3.0000>：↙//默认指定文字的旋转角度<0>：↙//默认依次输入各条等高线的等高线值后，将每个等高线值旋转与等高线保持平行，并将等高线打断。

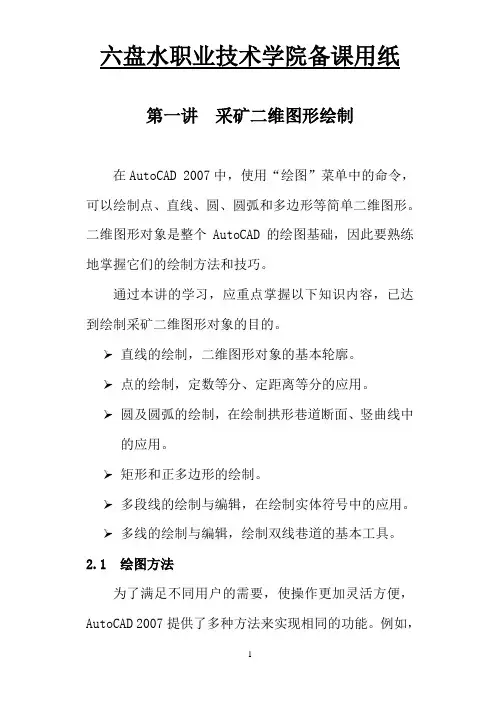

第一讲采矿二维图形绘制在AutoCAD 2007中，使用“绘图”菜单中的命令，可以绘制点、直线、圆、圆弧和多边形等简单二维图形。

二维图形对象是整个AutoCAD的绘图基础，因此要熟练地掌握它们的绘制方法和技巧。

通过本讲的学习，应重点掌握以下知识内容，已达到绘制采矿二维图形对象的目的。

直线的绘制，二维图形对象的基本轮廓。

点的绘制，定数等分、定距离等分的应用。

圆及圆弧的绘制，在绘制拱形巷道断面、竖曲线中的应用。

矩形和正多边形的绘制。

多段线的绘制与编辑，在绘制实体符号中的应用。

多线的绘制与编辑，绘制双线巷道的基本工具。

2.1 绘图方法为了满足不同用户的需要，使操作更加灵活方便，AutoCAD 2007提供了多种方法来实现相同的功能。

例如，可以使用“绘图”菜单、“绘图”工具栏、“屏幕菜单”和绘图命令4种方法来绘制基本图形对象。

◆绘图菜单◆绘图工具栏◆绘图命令◆屏幕菜单2.2 直线的绘制直线是各种绘图中最常用、最简单的一类图形对象，只要指定了起点和终点即可绘制一条直线，是绘制采矿二维图形的基本要素，是必须掌握的知识内容。

2.2.1命令使用2.2.1.1 命令调用方式◆下拉菜单：【绘图】→【直线】◆工具栏：【绘图】→直线按钮◆命令行：Line（L）快捷形式：L操作步骤：启动直线命令→指定第一点→指定下一点→指定下一点（空格键或者ESC键结束操作）若绘制水平和垂直的具有一定长度的直线，则需要在正交模式下，在指定下一点时，输入线段的长度，或者坐标。

2.3 圆的绘制2.3.1 命令使用2.3.1.1 命令调用方式◆下拉菜单：【绘图】→【圆】◆工具栏：【绘图】→【圆】按钮◆命令行：Circle 快捷形式：C操作步骤：启动圆命令→指定圆的圆心（六种方式）→指定圆的半径或者直径→单击空格键结束2.4 圆弧的绘制2.4.1 命令使用命令调用方式◆下拉菜单：【绘图】→【圆弧】◆工具栏：【绘图】→圆弧按钮◆命令行：Arc 快捷形式：A操作步骤：启动圆弧命令→指定圆弧的起点→指定第二点→指定端点（11种绘圆弧的方法）。

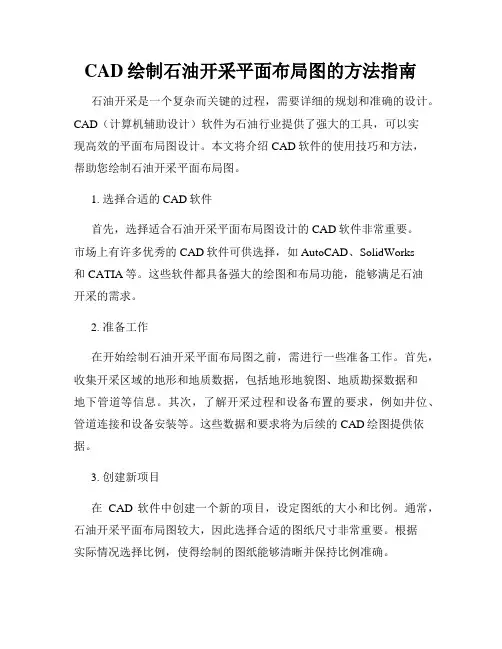

CAD绘制石油开采平面布局图的方法指南石油开采是一个复杂而关键的过程，需要详细的规划和准确的设计。

CAD（计算机辅助设计）软件为石油行业提供了强大的工具，可以实现高效的平面布局图设计。

本文将介绍CAD软件的使用技巧和方法，帮助您绘制石油开采平面布局图。

1. 选择合适的CAD软件首先，选择适合石油开采平面布局图设计的CAD软件非常重要。

市场上有许多优秀的CAD软件可供选择，如AutoCAD、SolidWorks和CATIA等。

这些软件都具备强大的绘图和布局功能，能够满足石油开采的需求。

2. 准备工作在开始绘制石油开采平面布局图之前，需进行一些准备工作。

首先，收集开采区域的地形和地质数据，包括地形地貌图、地质勘探数据和地下管道等信息。

其次，了解开采过程和设备布置的要求，例如井位、管道连接和设备安装等。

这些数据和要求将为后续的CAD绘图提供依据。

3. 创建新项目在CAD软件中创建一个新的项目，设定图纸的大小和比例。

通常，石油开采平面布局图较大，因此选择合适的图纸尺寸非常重要。

根据实际情况选择比例，使得绘制的图纸能够清晰并保持比例准确。

4. 导入地形和地质数据将收集到的地形和地质数据导入到CAD软件中。

这些数据可以是地形地貌图像或坐标数据。

利用CAD软件的地形建模功能，可以快速生成真实的地形模型。

通过导入地质数据，可以将开采区域的地质信息和相关要素一并绘制在布局图中，以便更好地理解和规划。

5. 绘制井位和管道根据石油开采的要求和设备布置，使用CAD软件进行井位和管道的绘制。

首先，根据规划要求确定井位的位置，并在图纸上标出。

然后，使用CAD的绘图工具绘制井位的图形，如圆形或方形等。

接下来，绘制管道的路径和连接关系，以便在布局图中准确呈现。

6. 安装设备和标注根据实际情况，使用CAD软件绘制相关设备的位置和布置。

这些设备包括泵站、输油管道和储油罐等。

通过绘制设备的平面图形，可以直观地了解其位置和相互之间的关系。

如何使用CAD软件进行矿山规划设计矿山规划设计是一个复杂而庞大的工程，需要借助专业的CAD软件来完成。

今天，我们就来学习一下如何使用CAD软件进行矿山规划设计。

首先，打开CAD软件并创建新的项目。

选择合适的图纸比例和单位，根据实际情况设置好图纸大小。

接下来，我们需要导入地形数据。

通常，矿山规划设计需要借助地形图来进行布局和计算。

找到合适的地形图，并将其导入到CAD软件中。

在CAD软件的导入选项中选择正确的文件格式，并根据需要调整和缩放地形图的大小。

在导入地形图后，我们可以开始设计矿山的基础设施了。

首先，通过绘制边界线来定义矿区的范围。

使用CAD软件提供的各种绘图工具，如线段、多边形和曲线工具，来绘制边界线。

确保边界线符合规划要求，并确保与地形地貌相匹配。

接下来，我们需要设计矿区的道路系统。

根据矿山规划的需要，在CAD软件中使用绘图工具绘制道路的走向和宽度。

考虑到交通运输效率和安全性，确保道路系统的设计合理和高效。

此外，我们还需要考虑坑口和巷道的设计。

使用CAD软件中提供的3D建模工具，可以轻松绘制出矿山坑口和巷道的形状和规格。

根据矿石的开采计划和工艺要求，合理设计坑口和巷道的位置和结构。

在进行矿山规划设计时，我们还需要考虑到颗粒运动和物料流动的情况。

利用CAD软件的模拟功能，可以模拟出矿石在矿区内的流动情况。

通过设定合适的参数和条件，可以模拟出矿石的流动路径和速度，并优化矿山规划。

除此之外，CAD软件还可以用于计算矿区内的水文地质条件。

根据地质条件，设置地下水位和水文地质参数，并在CAD软件中进行模拟和计算。

通过模拟地下水的流动和渗透情况，可以为矿山规划设计提供重要的参考依据。

在设计完成后，我们可以使用CAD软件生成高质量的规划图纸和模型。

利用CAD软件提供的绘图和渲染工具，可以为矿山规划设计添加逼真的纹理和光影效果。

生成的规划图纸和模型可以用于展示、评审和交流。

总结一下，CAD软件是矿山规划设计中不可或缺的工具。

AutoCAD绘制采矿工程图的方法与技巧匡中文，郭远超，汪益财【摘要】AutoCAD在煤矿工程图的绘制中起着越来越重要的作用，文章详细的讲述了用AutoCAD绘制煤矿采掘工程平面图中图层、线型的加载与设置，线型与煤矿专用线型的自定义，形文件的生成以及VBA在AutoCAD中的二次开发等。

为了提高绘图速度，提高工作效率，保质保量地完成工作，介绍了AutoCAD绘制采矿工程图的一些实用方法与技巧。

【期刊名称】煤【年(卷),期】2009(018)008【总页数】3【关键词】 AutoCAD；采矿工程图；方法；技巧【文献来源】https:///academic-journal-cn_coal_thesis/0201215409662.html 随着计算机的快速发展，计算机在采矿领域的应用也越来越广泛，AutoCAD 作为最受欢迎的绘图软件包之一，以其能便捷、精确地表达工程技术人员设计构思的显著特点而被工程界广泛使用。

目前，部分煤矿工程图件设计与绘制都已实现了手工绘图向计算机辅助设计转变，不仅提高了效率，而且图件的修改也变得更加容易、方便。

因此，AutoCAD成为了国内外煤炭企事业单位使用最广泛的工程绘图软件之一。

1 图层的建立与线型的加载每个采矿工程图纸中都有许多不同的对象(如线条和文字等)，为了便于管理和编辑，必须利用图层来组织图形。

例如，在采掘工程平面图里可以建立经纬网和图框、断层、钻孔、煤层巷道、岩层巷道及文字等图层，以便能单独或组合显示或绘出相关的框图对象。

把图形中的元素、注释、参考符号以及图形的尺寸分类存放在不同的层里，当图形变得复杂时，各层可以随时打开或关闭，这样就比较容易进行显示和修改。

设置图层的方法是：选择下拉菜单“格式/图层”(或输入命令“LAYER”)，打开“图层特性管理器”，新建图层，出现的层的界面中，再选“线型”，在出现的“选择线型”对话框中选择“加载”，加载相应的线型和合适的颜色。
