第01章 AutoCAD2007概述

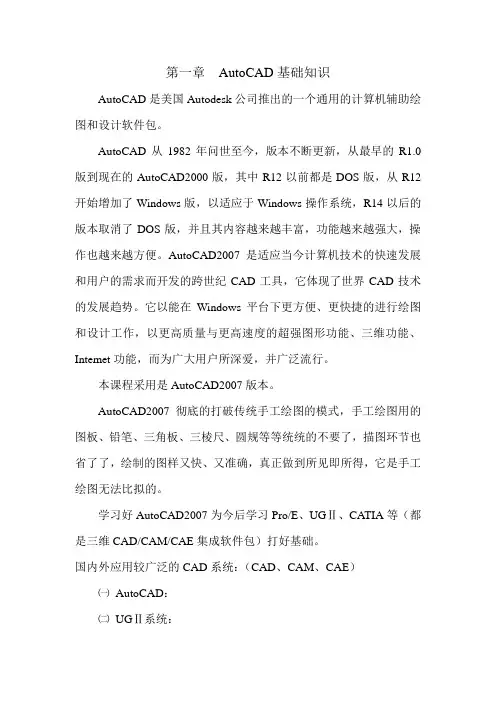

第一章AutoCAD基础知识AutoCAD是美国Autodesk公司推出的一个通用的计算机辅助绘图和设计软件包。

AutoCAD从1982年问世至今，版本不断更新，从最早的R1.0版到现在的AutoCAD2000版，其中R12以前都是DOS版，从R12开始增加了Windows版，以适应于Windows操作系统，R14以后的版本取消了DOS版，并且其内容越来越丰富，功能越来越强大，操作也越来越方便。

AutoCAD2007是适应当今计算机技术的快速发展和用户的需求而开发的跨世纪CAD工具，它体现了世界CAD技术的发展趋势。

它以能在Windows平台下更方便、更快捷的进行绘图和设计工作，以更高质量与更高速度的超强图形功能、三维功能、Intemet功能，而为广大用户所深爱，并广泛流行。

本课程采用是AutoCAD2007版本。

AutoCAD2007彻底的打破传统手工绘图的模式，手工绘图用的图板、铅笔、三角板、三棱尺、圆规等等统统的不要了，描图环节也省了了，绘制的图样又快、又准确，真正做到所见即所得，它是手工绘图无法比拟的。

学习好AutoCAD2007为今后学习Pro/E、UGⅡ、CA TIA等（都是三维CAD/CAM/CAE集成软件包）打好基础。

国内外应用较广泛的CAD系统：（CAD、CAM、CAE）㈠AutoCAD：㈡UGⅡ系统：㈢CA TIA系统：㈣Pro/E系统：1.1 AutoCAD的主要功能1. 绘图功能2. 编辑功能3. 设计中心4. 输出功能5. 广泛的互联网功能6. 高级扩展功能1.3 启动AutoCAD2007用鼠标双击（“单击鼠标左键”或“双击鼠标左键”我们简称“单击”或“双击”）桌面上AutoCAD2007图标，或执行“开始”菜单中AutoCAD2007命令启动AutoCAD2007。

启动后首先显“启动”对话框，操作它可开始绘制一张新图或打开已有的图形文件。

1、要绘制一张工程图，应首先要进入绘图状态。

2007版CAD操作教材
2007版CAD操作教材是一份详细的指南，致力于帮助初学者和资深用户更好地理解和使用CAD软件。

该教材包含以下内容：
第一章：介绍CAD
该章节介绍了CAD软件的定义、历史发展以及应用领域。

对于初学者来说，这是了解CAD的基础知识。

第二章：CAD界面
该章节介绍了CAD软件的界面，包括工具栏、状态栏、绘图区等等。

初学者可以通过该章节研究如何打开、保存、新建绘图等基本操作。

第三章：CAD基础操作
该章节介绍了CAD的基本绘图实现，包括绘制线条、圆、矩形等形状以及草图编辑、命令行输入等操作。

第四章：CAD高级操作
该章节介绍了CAD的高级操作，包括阵列、偏移、修剪、伸展等功能。

第五章：3D建模
该章节介绍了CAD的三维建模操作，包括三维画面的调整、视角的设置以及计算机辅助设计等。

第六章：图层管理
该章节介绍了CAD的图层管理功能，包括添加、编辑、删除图层等操作，以及设置不同图层的线型、颜色、线宽等属性。

第七章：注释与标注
该章节介绍了CAD的注释与标注功能，包括添加文字注释、标注尺寸、表格等。

第八章：打印与输出
该章节介绍了CAD的打印与输出功能，包括设置打印机、打印范围、打印质量等。

总的来说，该教材包含了CAD的基本操作以及一些高级功能的介绍，适合于初学者和资深用户作为CAD的参考资料。

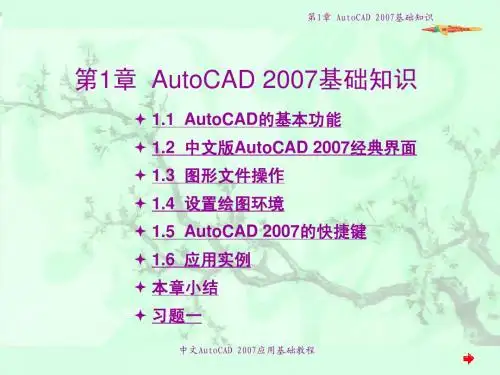

第一章 AutoCAD2007基础知识Auto CAD（Auto Computer Aided Design，自动计算机辅助设计软件），是由美国Autodesk 公司研发的绘图程序软件包。

是目前国际上最为通用的计算机辅助绘图与设计软件之一，广泛应用于建筑、机械、电子、航天、造船、石油化工、冶金、地质、纺织等等一些领域。

1982年Autodesk公司研发了第一代版本，后经不断更新，更新的版本功能逐步增加，同时保证与低版本完全兼容，现在最新的版本为AutoCAD 2011。

其中实际使用中最常用AutoCAD2004/2007，并分中文、英文2种版本。

本章主要学习AutoCAD 2007的基本功能；经典界面组成；图形文件的管理；数据的输入、命令执行方法、绘图环境的设置方法以及相关功能按钮的介绍。

1.1 AutoCAD 2007基本功能1、绘制与编辑图形AutoCAD的“绘图”菜单中包含有丰富的绘图命令，使用它们可以绘制直线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的图形转换为面域，对其进行填充。

如果再借助于“修改”菜单中的修改命令，便可以绘制出各种各样的二维图形，还可以绘制出各种各样的复杂三维图形。

2、标注图形尺寸尺寸标注是向图形中添加测量注释的过程，是整个绘图过程中不可缺少的一步。

AutoCAD 的“标注”菜单中包含了一套完整的尺寸标注和编辑命令，使用它们可以在图形的各个方向上创建各种类型的标注。

显示对象的测量值，对象之间的距离、角度，或者特征与指定原点的距离等。

3、渲染三维图形在AutoCAD中，可以运用雾化、光源和材质，将模型渲染为具有真实感的图像。

4、输出与打印图形AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。

因此，当图形绘制完成之后可以使用多种方法将其输出。

1.2 软件的安装与启动从网上下载简体中文破解版，与常用的软件安装程序相同。

AutoCAD2007计算机绘图实⽤教程总结复习版AutoCAD 2007 计算机绘图实⽤教程第1章AutoCAD绘图基础总体概述：计算机绘图基本知识；AutoCAD概述；AutoCAD经典⼯作界⾯；图形⽂件管理。

A.计算机绘图基本知识1.使⽤计算机绘图是技术⼈员应具备的最基本素质。

克服了⼿⼯绘图存在的效率低、绘图精度低及劳动强度⼤等缺点。

2.计算机绘图：指把数字化了的图样信息通过计算机的存储、处理，并使⽤输出设备将图样显⽰或打印出来的过程。

3.软件是计算机绘图系统的核⼼，分为系统软件、⽀撑软件和应⽤软件。

4.系统软件主要⽤于计算机的管理、维护、控制、运⾏及计算机程序的编译、装载和运⾏。

包括操作系统、⽹络管理系统和计算机语⾔编译系统等。

5.⽀撑软件是为满⾜计算机绘图软件正常运⾏⽽开发的⼀些底层、通⽤软件，包括图形资源软件、与图形⽆关的图形设备接⼝软件和计算机绘图平台等，⼤部分已经标准化和商品化。

6.在系统、⽀撑软件基础上，专门针对某⼀领域开发的软件。

解决了⽤户的个性化需求问题。

B.AutoCAD2007概述1.AutoCAD是美国Autodesk公司开发的通⽤计算机辅助设计软件平台。

1982年问世以来，不断升级，⼴泛⽤于机械、建筑、电⼦等⼯程设计领域。

2.AutoCAD主要功能：绘图功能、编辑图形功能、图形尺⼨标注、渲染三维图形、输出与打印图形和⽹络传输功能，6⼤功能。

3.⽤⼯具栏、菜单栏和命令⾏等多种形式提供了丰富的绘图命令，同时也是交互式的绘图软件，也可以⽤简单的⿏标键盘点击激活命令。

4.AutoCAD不仅允许所绘图形以不同样式通过绘图仪或打印机输出，还能够将不同格式的图形导⼊CAD或将CAD图形以其他格式输出。

5.AutoCAD对计算机硬件的要求：使⽤pentium IV 800 MHz以上CPU；内存512M；硬盘安装空间750M；1024x768 VGA真彩⾊显⽰器；配置⿏标等定点设备；有⽹卡或调制解调器；可接⼊Internet。

第一章AUTOCAD2007简介一、软件和界面简介……1、cad文件图形是以..dwg dxf后缀文件图形样板dwt标准dws 默认文件名不能修改创建样板：A 文件——新建（不能改名字和路径）B 文件——另存为（改名和路径）公制2、右键属性通常设置显示十字光标打开保存cad 保存版本低版本、自动保存时间3、捕捉工具栏的设置Dyn 动态输入关闭对象捕捉——右键——设置——全选第二章参照物和坐标系1、参照物或坐标系参照物：相对坐标的参照物，注：参照物要统一坐标系：分两种坐标系世界坐标（位置是固定不变）用户坐标系（位置时时刻刻可以改变）三维图ucs第三章点的精确定位1、点的精确定位定位方法：绝对坐标方法、相对坐标方法标志@绝对坐标：参照世界坐标固定不变。

（x , y）或（150 (距离)<30 (角度)）相对坐标：参照点时刻在变。

(@ x , y)相对坐标点连线的长度如@300<30扩展：……开启正交绘制点，只需要输入尺寸即可2、直线启动直线：a 绘图菜单 b 工具栏 c 快捷键L结束绘制直线的命令A 右键——确认 b 键盘空格键或回车键C 键盘esc键D 直线正交捕捉的开与不开f8第四章二维基本图元点1、点的分类：单点、多点、定数等分、定距等分2、定距等分等分方向是根据你拾取的方向一致3、点是使用样式，格式——点的样式✩射线和构造线1、射线：一端无限延长的直线RAY两者仅起辅助作用2、构造线：两端无限延长的直线XL ……✩圆环1、圆环（do）2、圆环是否填充fill:填充开或关(CAD默认的填充)✩圆 Ca圆心半径b圆心直径c两点三点d相切、相切、半径e相切、相切、相切(绘图菜单下)✩圆弧ARC 、A1、a三点2、a 起点、圆点、端点b起点、圆点、角度c起点、圆点、长度3、a起点、端点、角度b起点、端点、方向c起点、端点、半径4、a圆点、起点、端点*b圆点、起点、角度c圆点、起点、长度5、继续以上一个图形端点作为起点开始画弧注意：圆弧按逆时针绘制例：门✩椭圆和椭圆弧EL默认绘制习惯：先上后下，先左后右椭圆圆弧的绘制：绘图工具栏逆时针方向绘制✩矩形的绘制REC三种方式绘制：相对坐标、尺寸、面积矩形子命令倒角：设置第一倒角边和第二倒角边且倒角是循环取消倒角：将第一倒角距离和第二倒角距离全部设置为0倒圆角：……线宽：填充的有无采用fill✩正多边形(最多1024边) POL内接<外切✩多段线PL （偏移线条，大多用多段线）特点：线是一个整体✩、修订云线（最大弧长小于等于最小弧长的3倍）a、对图纸进行圈阅作用、注释b、可对闭合曲线进行修改为修订云线✩、样条曲线SPL一般绘制曲线精确度不高的轮廓线（线条是一个整体可做整体偏移）✩、多线ML 绘制墙体线看不见但真实存在A通常绘制两条直线，顶线，底线，中线B设置多线样式，格式——多线样式✩、其他图元等宽线：TRACE是否填充颜色：fill off 关闭填充颜色on 开启填充颜色徒手绘画：SKETCH第五章图元编辑5-1 删除E all 全部选中ctrl+aF 纬线选择一定选中所删除的线L 最后绘制选择R 、shift减选A 加选（须在减选之后，否则没意义）默认是加选5-2 移动M（移动基点通常在图形内,然后移动位移）标准数值移动，开启正交/ 大约移动5-3 旋转RO旋转角度以逆正顺负复制旋转5-4 缩放SC真实放大或缩小图形5-5 复制CO 基点的设置标准距离的复制，大约距离的复制5-6 镜像MI 开启正交5-7 偏移O 80%画图比例5-8 修剪TR 按两次空格按一次空格选择界边线在修建对象范围：一定要产生交叉线5-9 延伸EX (分按一次空格/ 按两次空格)A、要延伸的图形是非闭合B、边（E）可延伸虚拟交点、补线（虚拟延长线）、倒圆角（R=0）（当线延长弧时，存在计算误差，可用重生模型RE ）范围：两条线段一定要有真实交叉点，也可虚拟交叉5-10 圆角FA、多个同时倒角多线段p（必须多个角度的角度相同）B、两条平行线可倒圆角，倒角的半径是两条平行线的半圆，但多线绘制的平行线则不能倒圆角。
