01课程介绍与背景ChapterAUTOCAD软件简介课程目标与要求教学内容与方法010203参考资料包括AUTOCAD 官方文档、相关工程设计规范和标准等，以便学生更好地了解实际工程应用中的要求和规范。
同时，鼓励学生通过互联网等渠道获取更多的学习资源和资料，以丰富自己的知识和技能。
教材选用《AUTOCAD基础教程》等经典教材，系统介绍AUTOCAD软件的基础知识和操作技巧。
教材与参考资料02基础操作与界面熟悉Chapter启动AUTOCAD及界面介绍工具栏与菜单栏功能010203菜单栏功能详解快捷菜单的定制与应用常用工具栏介绍及使用技巧绘图区域与坐标系设置绘图区域的概念及作用坐标系的种类及设置方法视图调整与显示控制技巧文件保存、打开和关闭操作打开已有文件的方法关闭文件及退出程序的操作步骤03绘图基础命令讲解Chapter直线绘制圆弧绘制多边形绘制030201直线、圆弧及多边形绘制方法修改命令：移动、旋转、缩放等移动命令使用`MOVE`命令或快捷键`M`，选择需要移动的对象并指定移动距离和方向。
旋转命令通过`ROTATE`命令或快捷键`RO`，选择需要旋转的对象并指定旋转角度和中心点。
缩放命令使用`SCALE`命令，选择需要缩放的对象并指定缩放比例和基点，实现对象的等比例缩放。
图层设置及管理技巧图层设置图层管理技巧实战演练：简单图形绘制绘制圆绘制矩形通过`CIRCLE`定圆心和半径来绘制圆形。
组合图形绘制04高级功能应用探讨Chapter块定义及插入方法块定义插入块块属性附着外部参照通过附着命令将外部文件链接到当前文件，并保持关联。
外部参照概念将其他CAD 文件链接到当前文件中，实现数据共享和协同设计。
管理外部参照对链接的外部参照进行统一管理，包括重载、拆离、绑定等操作。
外部参照链接设置1 2 3脚本录制脚本编辑自动化操作脚本录制与自动化操作实战演练：复杂图形处理图形分析高效绘图技巧图形优化与调整实战案例解析05标注尺寸和文字说明Chapter01020304标注样式管理器文字样式线条和箭头调整和优化尺寸标注样式设置线性标注半径标注角度标注标注编辑线性、半径和角度标注方法讲解如何设置文字的字体、字号、颜色等属性，以及文字的对齐方式和方向。

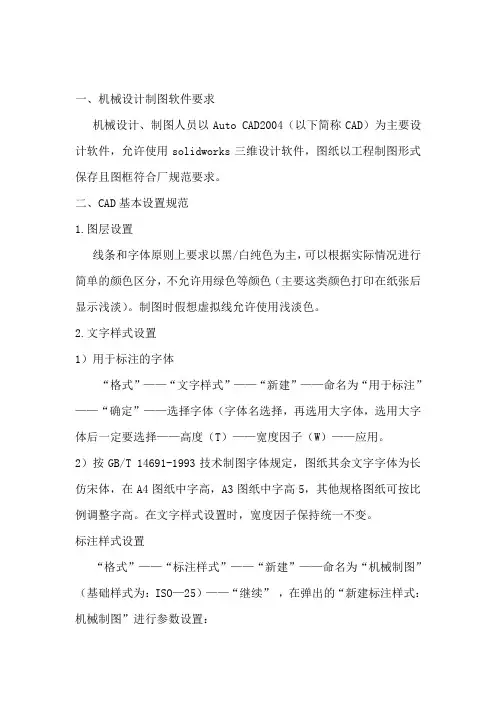

一、机械设计制图软件要求机械设计、制图人员以Auto CAD2004（以下简称CAD）为主要设计软件，允许使用solidworks三维设计软件，图纸以工程制图形式保存且图框符合厂规范要求。
二、CAD基本设置规范1.图层设置线条和字体原则上要求以黑/白纯色为主，可以根据实际情况进行简单的颜色区分，不允许用绿色等颜色（主要这类颜色打印在纸张后显示浅淡）。
制图时假想虚拟线允许使用浅淡色。
2.文字样式设置1）用于标注的字体“格式”——“文字样式”——“新建”——命名为“用于标注”——“确定”——选择字体（字体名选择，再选用大字体，选用大字体后一定要选择——高度（T）——宽度因子（W）——应用。
2）按GB/T 14691-1993技术制图字体规定，图纸其余文字字体为长仿宋体，在A4图纸中字高，A3图纸中字高5，其他规格图纸可按比例调整字高。
在文字样式设置时，宽度因子保持统一不变。
标注样式设置“格式”——“标注样式”——“新建”——命名为“机械制图”（基础样式为：ISO—25）——“继续”，在弹出的“新建标注样式：机械制图”进行参数设置：本设置中颜色为ByBlock1）直线和箭头：(1) 尺寸线基线间距>2 文字高度（文字高度一般选），所以基线间距可选择8。
(2) 尺寸界限：①超出尺寸线:②起点偏移量：机械制图要求为0毫米。
③固定长度尺寸界限：不选择。
(3) 箭头：①第一个：实心闭合箭头②第二个：实心闭合箭头③引线：无④箭头大小：与文字高度一致(4) 圆心标记：默认形式2) 文字：(1) 文字外观①文字样式：选择刚设置好的文字样式—“用于标注”（已设置）②填充颜色：无③文字高度：（2）文字位置：垂直上方；水平居中；从尺寸线偏移（3）文字对齐：与尺寸线对齐。
3）调整（1）调整选型“文字或箭头，取最佳效果”（2）文字位置“尺寸线旁”（3）标注特征比例使用全局比例（4）调整全部打勾4）主单位：（1）单位格式：小数（2）精度：（3）小数分隔符：句点“.”（4）舍入：0（默认）（5）比例因子：1（默认）消零：后续（6）单位格式：十进制度数（7）精度：（8）消零：后续5）换算单位：在机械制图中不用设置，（公制与英寸的换算）6）公差：机械制图中，不设定以上述设置的标注为基础再设置1）“新建”——“用于半径标注”——继续——在弹出的对话框中“在“文字”选项卡文字对齐选“水平”。
