《道路勘测设计》道路平面线形设计说明书
《道路勘测设计》-道路平面线形
设计说明书
学生姓名：
学 号：
所属学院：水利与建筑工程学院
2016届课程设计
塔里木大学课程设计
1 专 业： 土 木 工 程
班 级：
指导教师：
日 期： 2014-11
塔里木大学教务处制
前 言
此次设计主要内容为道路平面线形设计，为将《道路勘测设计》课程运用于实践和熟练掌握道路平面线形设计要点及操作过程我院特意组织了此次设计作业，其目的是使我们学生掌握平面各线型线形的组合技巧及衔接计算。
此次作业重点是运用对称基本型进行平面线形设计，以此锻炼和提高我们路线设计及绘制道路平面图的能力；同时也为日后正确、熟练运用设计规范、手册、及各种标准图集和参考书奠定基础；最后此次作业的进行是我们临踏上社会工作岗位之前的一次检阅。
设计资料
自然条件：路线经过地区属Ⅵ区，沿线路段有大片经济林。
经济条件：本工程为适应自治区地区经济发展，减轻G314国道交通压力，改善团场生活条件，发展场区公路交通网。
设计要求：按一阶段设计进行，项目为新建路，按平原微丘区二级公路标准设计，设计车速V=80km/h,路宽为B=75.32m，路基宽度为10.0 m。
圆曲线及缓和曲线设计
设计两个交点，选取圆曲线半径（R）和缓和曲线长度（Ls），所选取值应符合相应《规范》要求。运用对称基本型对平面线形要素进行组合衔接,并计算曲线各几何要素、主点里程桩号。运用最大横 塔里木大学课程设计
1 净距法进行平面视距验证。在确定路线沿途经过设计的交点，计算该弯道所需清除经济林范围（由弯道路基内侧算起）。最后，确定所采用的路线设计方案并绘制路线平面图及曲线表。
设计成果，整理编辑成册，并需正式文本文件及笔算说明书各一份。
限于学生水平，加之时间仓促，设计中不当或错误之处，敬请杨柳老师给予批评和校正。
目 录
1 设计资料 .......................................... - 2 -
1.1设计依据及采用标准 .......... - 2 -
1.2技术要求 ................... - 3 -
2
平面线形设计 ..................................... - 10 -
2.1缓和曲线Ⅰ最小长度 ......... - 10 -
2.2为使线形连续协调性 ......... - 11 -
2.3 设计曲线Ⅱ的长度 .......... - 13 -
2.4 主点桩号计算 .............. - 14 -
3平面视距验证 ...................................... - 16 -
3.1二级公路应满足会车视距的要求- 16 -
3.2清除宽度 .................. - 20 -
4附图 .................................. 错误！未定义书签。
致谢 ............................................... - 23 -
参考文献 ........................................... - 24 -
塔里木大学课程设计
- 1 -
塔里木大学课程设计
- 2 -
1 设计资料
本项目按平原微丘区二级公路标准设计，设计车速V=80km/h,路宽为B=75.32m，基宽度为10.0 m。自然条件：路线经过地区属Ⅵ2区，沿线路段有大片经济林。
1.1设计依据及采用标准
（1）中华人民共和国行业标准《JTI001-97公路工程技术标准》
（2）中华人民共和国行业标准《JTI001-97公路线形设计规范》
塔里木大学课程设计
- 3 - 1.2技术要求
地形 平原微丘区
设计等级 平原微丘区二级公路
设计年限 12年
设计行车速度 80km/h
路基边缘离养护 3.2m
路基宽度 10.0m
路肩宽度 1.5m
行车道宽度 7.5m
会车视距 220m
平曲线最小半径 250m
平曲线最大半径 10000m

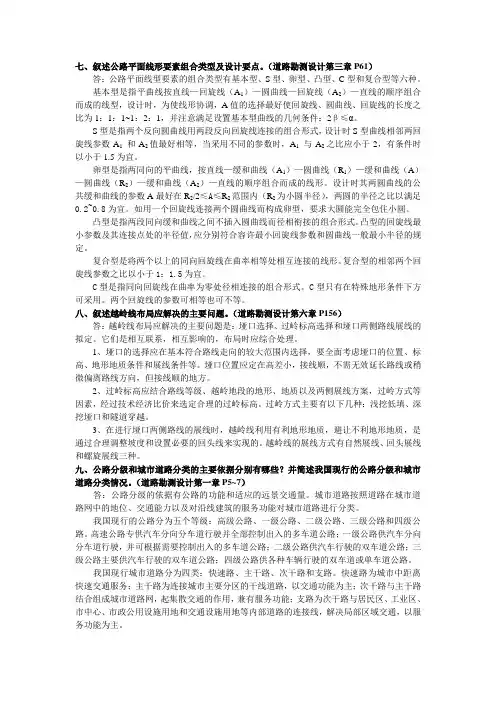

1.3平面线形选线原则
⑴平面线形应直捷、连续、顺势，并与 塔里木大学课程设计
- 4 - 地形、地物相适应，与周围环境相协调。在地形平坦开阔的平原微丘区，路线直捷舒顺，在平面线形三要素中直线所占比例较大，而在地势有很大起伏的山岭重丘区，路线则多弯曲，曲线所占比例较大。
⑵保持平面线形的均衡与连贯，高低标准之间要有过渡。结合地形的变化，使路线的平面线形指标逐渐过渡，避免出现突变。
⑶应避免连续急弯的线形，这种线形给驾驶员造成不便，给乘客的舒适也带来不良影响。设计时曲线间插入足够长的直线或缓和曲线。
⑷平曲线应有足够的长度，《公路路线设计规范》规定了困难时的平曲线最小长度见表 。
塔里木大学课程设计
- 5 - 圆曲线半径要求
设计速度(km/h) 120 100 80 60 40 30 20
一般值/m 1000 700 400 200 100 65 30
极限值/m 650 400 250 125 60 30 15
不设超高
最小半径/m 路拱≤0.2％ 5500 4000 2500 1500 600 350 150
路拱>0.2％ 7500 5250 3350 1900 800 450 200

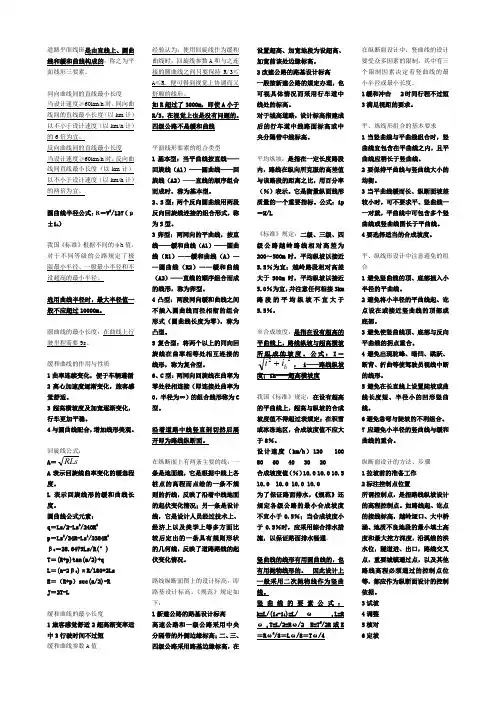

1.4 二级公路的主要技术指标
1、直线
1）直线的适用条件
⑴路线完全不受地形，地物限制得平原区或山区得开阔谷底； 塔里木大学课程设计
- 6 - ⑵市镇及其近郊道路，或以直线为主体进行规划的地区；
⑶长达桥梁、隧道等构造物路段；
⑷路线交叉点及其附近；
⑸双车道提供超车的路段。
2）直线的最大长度
我国目前的《标准》和《公路路线设计规范》中未对直线的最大长度规定具体的数值，但总的原则是：公路线形应与地形相适应，与景观相协调，最大长度应有所限制；当采用长直线时为弥补景观单调的缺陷，应结合具体情况采取相应技术措施。
3）直线的最小长度
由《公路路线设计规范》得知：同向曲线间的直线最小长度为6V，即480米；反向曲线间的直线最小长度为2V，即160米。当直线两端设置有缓和曲线时，也可以直接相连,构成S形曲线。
2、圆曲线 塔里木大学课程设计
- 7 - 圆曲线是平面线形中常用的线形要素，圆曲线的设计主要确定起其半径值以及超高和加宽。
1）最小半径
平面线形中一般非不得已时不使用极限半径，因此《规范》规定了一般最小半径，如下表2.2。不设超高最小半径，当圆曲线半径大于一定数值时，可以不设超高，允许设置与直线路段相同的路拱横坡。
各级公路平曲线最小长度要求
公路等级 高速公路 一 二 三 四
设计速度(km/h) 121080 1080 60 80 60 40 30 20 塔里木大学课程设计
- 8 - 0 0
