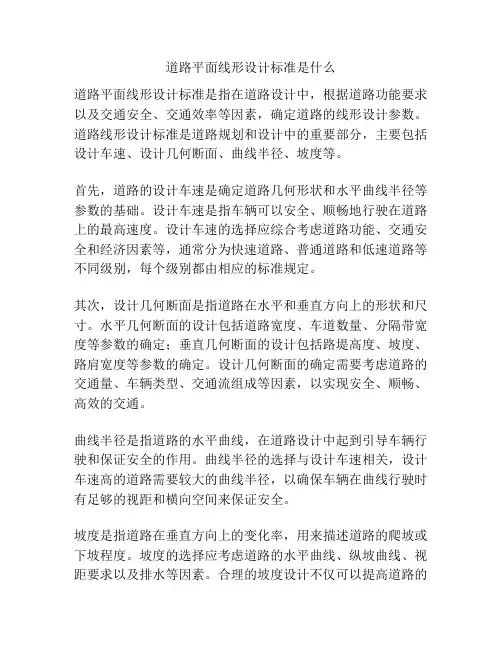

道路平面线形设计标准是什么道路平面线形设计标准是指在道路设计中，根据道路功能要求以及交通安全、交通效率等因素，确定道路的线形设计参数。

道路线形设计标准是道路规划和设计中的重要部分，主要包括设计车速、设计几何断面、曲线半径、坡度等。

首先，道路的设计车速是确定道路几何形状和水平曲线半径等参数的基础。

设计车速是指车辆可以安全、顺畅地行驶在道路上的最高速度。

设计车速的选择应综合考虑道路功能、交通安全和经济因素等，通常分为快速道路、普通道路和低速道路等不同级别，每个级别都由相应的标准规定。

其次，设计几何断面是指道路在水平和垂直方向上的形状和尺寸。

水平几何断面的设计包括道路宽度、车道数量、分隔带宽度等参数的确定；垂直几何断面的设计包括路堤高度、坡度、路肩宽度等参数的确定。

设计几何断面的确定需要考虑道路的交通量、车辆类型、交通流组成等因素，以实现安全、顺畅、高效的交通。

曲线半径是指道路的水平曲线，在道路设计中起到引导车辆行驶和保证安全的作用。

曲线半径的选择与设计车速相关，设计车速高的道路需要较大的曲线半径，以确保车辆在曲线行驶时有足够的视距和横向空间来保证安全。

坡度是指道路在垂直方向上的变化率，用来描述道路的爬坡或下坡程度。

坡度的选择应考虑道路的水平曲线、纵坡曲线、视距要求以及排水等因素。

合理的坡度设计不仅可以提高道路的通行能力，还可以减少交通事故的发生。

除了以上几个参数外，道路平面线形设计还需要考虑其他因素，如道路标线、交通标志、路缘石、交叉口等，以实现道路的安全、流畅和便利。

同时，不同地区、不同类型的道路都有相应的线形设计标准，如城市快速路、高速公路、乡村道路等，每个标准都有具体的设计要求和限制条件。

总之，道路平面线形设计标准是道路规划和设计的重要参考依据，它通过合理确定设计车速、几何断面、曲线半径、坡度等参数，为道路的安全、流畅和高效提供技术支持。

道路线形设计标准的制定需要综合考虑道路交通状况、车辆类型、经济效益等因素，以满足人们对道路交通的需求。

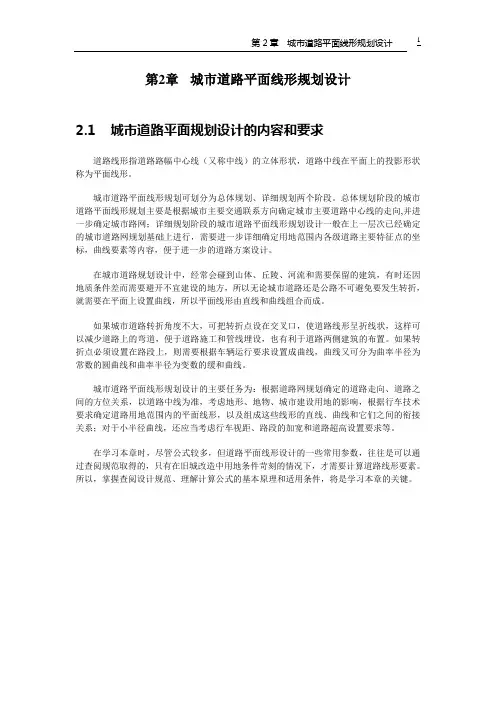

第2章城市道路平面线形规划设计2.1城市道路平面规划设计的内容和要求道路线形指道路路幅中心线（又称中线）的立体形状，道路中线在平面上的投影形状称为平面线形。

城市道路平面线形规划可划分为总体规划、详细规划两个阶段。

总体规划阶段的城市道路平面线形规划主要是根据城市主要交通联系方向确定城市主要道路中心线的走向,并进一步确定城市路网；详细规划阶段的城市道路平面线形规划设计一般在上一层次已经确定的城市道路网规划基础上进行，需要进一步详细确定用地范围内各级道路主要特征点的坐标，曲线要素等内容，便于进一步的道路方案设计。

在城市道路规划设计中，经常会碰到山体、丘陵、河流和需要保留的建筑，有时还因地质条件差而需要避开不宜建设的地方，所以无论城市道路还是公路不可避免要发生转折，就需要在平面上设置曲线，所以平面线形由直线和曲线组合而成。

如果城市道路转折角度不大，可把转折点设在交叉口，使道路线形呈折线状，这样可以减少道路上的弯道，便于道路施工和管线埋设，也有利于道路两侧建筑的布置。

如果转折点必须设置在路段上，则需要根据车辆运行要求设置成曲线，曲线又可分为曲率半径为常数的圆曲线和曲率半径为变数的缓和曲线。

城市道路平面线形规划设计的主要任务为：根据道路网规划确定的道路走向、道路之间的方位关系，以道路中线为准，考虑地形、地物、城市建设用地的影响，根据行车技术要求确定道路用地范围内的平面线形，以及组成这些线形的直线、曲线和它们之间的衔接关系；对于小半径曲线，还应当考虑行车视距、路段的加宽和道路超高设置要求等。

在学习本章时，尽管公式较多，但道路平面线形设计的一些常用参数，往往是可以通过查阅规范取得的，只有在旧城改造中用地条件苛刻的情况下，才需要计算道路线形要素。

所以，掌握查阅设计规范、理解计算公式的基本原理和适用条件，将是学习本章的关键。

2.2 道路弯道平曲线规划设计2.2.1 曲线要素构成及基本作用在城市道路规划设计中，一般采用圆弧曲线连接直线路段，为了使线形平顺，连接方式必须是切点相连，道路圆曲线一般通过曲线要素来描述。

道路平面线形设计错误！未找到目录项。

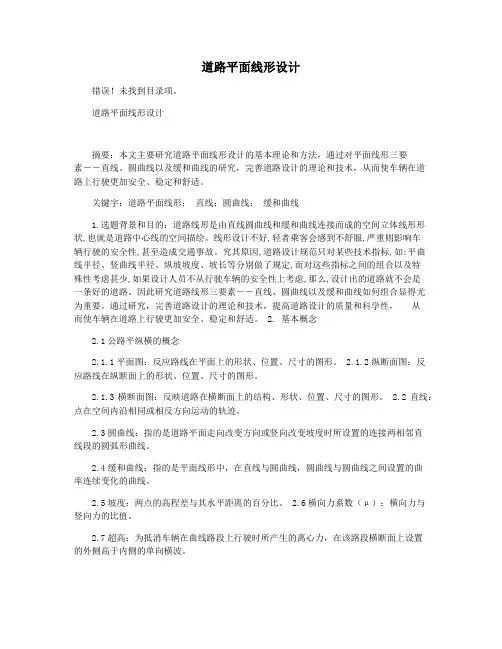

道路平面线形设计摘要：本文主要研究道路平面线形设计的基本理论和方法，通过对平面线形三要素――直线、圆曲线以及缓和曲线的研究，完善道路设计的理论和技术，从而使车辆在道路上行驶更加安全、稳定和舒适。

关键字：道路平面线形；直线；圆曲线；缓和曲线1.选题背景和目的：道路线形是由直线圆曲线和缓和曲线连接而成的空间立体线形形状,也就是道路中心线的空间描绘。

线形设计不好,轻者乘客会感到不舒服,严重则影响车辆行驶的安全性,甚至造成交通事故。

究其原因,道路设计规范只对某些技术指标,如:平曲线半径、竖曲线半径、纵坡坡度、坡长等分别做了规定,而对这些指标之间的组合以及特殊性考虑甚少,如果设计人员不从行驶车辆的安全性上考虑,那么,设计出的道路就不会是一条好的道路。

因此研究道路线形三要素――直线、圆曲线以及缓和曲线如何组合显得尤为重要。

通过研究，完善道路设计的理论和技术，提高道路设计的质量和科学性，从而使车辆在道路上行驶更加安全、稳定和舒适。

2. 基本概念2.1公路平纵横的概念2.1.1平面图：反应路线在平面上的形状、位置、尺寸的图形。

2.1.2纵断面图：反应路线在纵断面上的形状、位置、尺寸的图形。

2.1.3横断面图：反映道路在横断面上的结构、形状、位置、尺寸的图形。

2.2直线：点在空间内沿相同或相反方向运动的轨迹。

2.3圆曲线：指的是道路平面走向改变方向或竖向改变坡度时所设置的连接两相邻直线段的圆弧形曲线。

2.4缓和曲线：指的是平面线形中，在直线与圆曲线，圆曲线与圆曲线之间设置的曲率连续变化的曲线。

2.5坡度：两点的高程差与其水平距离的百分比。

2.6横向力系数（μ）：横向力与竖向力的比值。

2.7超高：为抵消车辆在曲线路段上行驶时所产生的离心力，在该路段横断面上设置的外侧高于内侧的单向横波。

2.8平面线形三要素----直线、圆曲线和缓和曲线统称为平面曲线三要素。

(插入图3-3)3.基本理论3.1直线直线具有路线便捷，测设简单，施工容易的特点，但??长的直线易使驾驶人感到单调、疲倦，难以目测车间距离，从而产生尽快驶出直线的急燥情绪；??线线形大多难于与地形相协调。

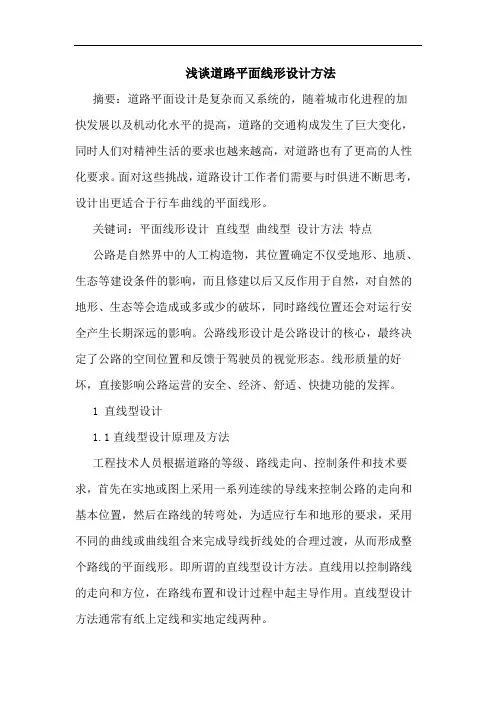

浅谈道路平面线形设计方法摘要：道路平面设计是复杂而又系统的，随着城市化进程的加快发展以及机动化水平的提高，道路的交通构成发生了巨大变化，同时人们对精神生活的要求也越来越高，对道路也有了更高的人性化要求。

面对这些挑战，道路设计工作者们需要与时俱进不断思考，设计出更适合于行车曲线的平面线形。

关键词：平面线形设计直线型曲线型设计方法特点公路是自然界中的人工构造物，其位置确定不仅受地形、地质、生态等建设条件的影响，而且修建以后又反作用于自然，对自然的地形、生态等会造成或多或少的破坏，同时路线位置还会对运行安全产生长期深远的影响。

公路线形设计是公路设计的核心，最终决定了公路的空间位置和反馈于驾驶员的视觉形态。

线形质量的好坏，直接影响公路运营的安全、经济、舒适、快捷功能的发挥。

1 直线型设计1.1直线型设计原理及方法工程技术人员根据道路的等级、路线走向、控制条件和技术要求，首先在实地或图上采用一系列连续的导线来控制公路的走向和基本位置，然后在路线的转弯处，为适应行车和地形的要求，采用不同的曲线或曲线组合来完成导线折线处的合理过渡，从而形成整个路线的平面线形。

即所谓的直线型设计方法。

直线用以控制路线的走向和方位，在路线布置和设计过程中起主导作用。

直线型设计方法通常有纸上定线和实地定线两种。

在我国公路建设早期，由于技术和现实条件等原因，不可能采用高水平的线形指标。

因此，直线型设计得到了广泛的应用和推广。

为我国公路建设的发展起到了很大的推动作用。

1.2直线型设计的特点传统道路线形即为直线回旋线圆曲线的硬性组合。

简单的运用直线与大半径圆曲线相结合，没有与地形地物条件相协调。

以直线为主体、先定导线后定曲线，布线过程中导向线控制了路线走向，圆曲线、缓和曲线是直线的配角，线形单调，线形的均衡性和连续性较差。

随着科学技术的进步，传统的直线型设计方法已难以满足高等级公路平面线形设计的要求。

近年来，曲线型设计方法日益被人们接受、采用。

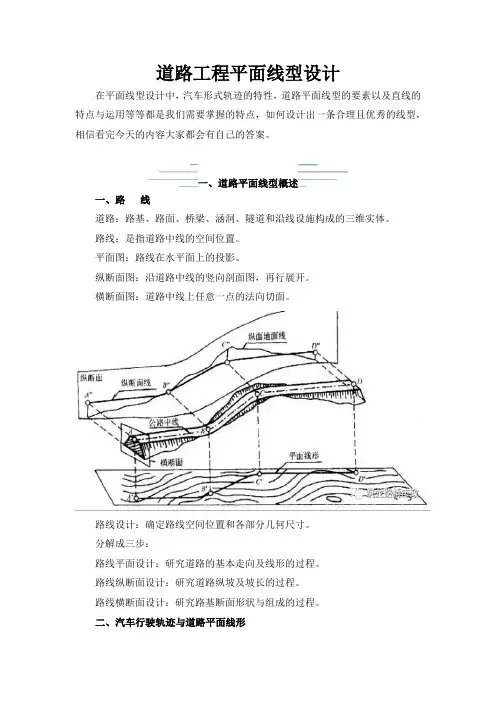

道路工程平面线型设计在平面线型设计中，汽车形式轨迹的特性，道路平面线型的要素以及直线的特点与运用等等都是我们需要掌握的特点，如何设计出一条合理且优秀的线型，相信看完今天的内容大家都会有自己的答案。

一、道路平面线型概述一、路线道路：路基、路面、桥梁、涵洞、隧道和沿线设施构成的三维实体。

路线：是指道路中线的空间位置。

平面图：路线在水平面上的投影。

纵断面图：沿道路中线的竖向剖面图，再行展开。

横断面图：道路中线上任意一点的法向切面。

路线设计：确定路线空间位置和各部分几何尺寸。

分解成三步：路线平面设计：研究道路的基本走向及线形的过程。

路线纵断面设计：研究道路纵坡及坡长的过程。

路线横断面设计：研究路基断面形状与组成的过程。

二、汽车行驶轨迹与道路平面线形（一）汽车行驶轨迹行驶中汽车的轨迹的几何特征：（1）轨迹连续：连续和圆滑的，不出现错头和折转；（2）曲率连续：即轨迹上任一点不出现两个曲率的值。

（3）曲率变化连续：即轨迹上任一点不出现两个曲率变化率的值。

（二）平面线形要素行驶中汽车的导向轮与车身纵轴的关系：现代道路平面线形正是由上述三种基本线形构成的，称为平面线形三要素。

二、直线一、直线的特点1.优点：①距离短，直捷，通视条件好。

②汽车行驶受力简单，方向明确，驾驶操作简易。

③便于测设。

2.缺点①线形难于与地形相协调②过长的直线易使驾驶人感到单调、疲倦，难以目测车间距离。

③易超速二. 最大直线长度问题：《标准》规定：直线的最大与最小长度应有所限制。

德国：20V（m）。

美国：3mile（4.38km）我国：暂无强制规定景观有变化≧20V；<3KM景观单调≦ 20V公路线形设计不是在平面线形上尽量多采用直线，或者是必须由连续的曲线所构成，而是必须采用与自然地形相协调的线形。

采用长的直线应注意的问题：公路线形应与地形相适应，与景观相协调，直线的最大长度应有所限制，当采用长的直线线形时，为弥补景观单调的缺陷，应结合具体情况采取相应的技术措施。
