初中物理电学知识点与电路图解题步骤
1、电路：把电源、用电器、开关、导线连接起来组成的电流的路径。电路图：用统一规定的符号表示电路连接情况的图
2、通路：处处接通的电路；开路：断开的电路；短路：将导线直接连接在用电器或电源两端的电路。
3、电流的形成:电荷的定向移动形成电流.(任何电荷的定向移动都会形成电流)
4、电流的方向:从电源正极流向负极 .
5、电源:能提供持续电流(或电压)的装置.
6、电源是把其他形式的能转化为电能.如干电池是把化学能转化为电能.发电机则由机械能转化为电能.
7、在电源外部，电流的方向是从电源的正极流向负极 。电路的几种状态：
①、串联电路：
把元件逐个顺次连接起来组成的电路叫串联电路。
特点：
电流只有一条通道，通过第一个元件的电流一定大小不变地通过第二个元件，只要电路中有一处断开，整个电路都断开。
②、并联电路：
把元件并列地连接在电路两点间组成的电路叫并联电路。特点： 电流有两条或多条通道，各元件可独立工作。干路开关控制整个电路；支路开关只控制本支路上用电器。
8、有持续电流的条件:必须有电源和电路闭合.
9、导体:容易导电的物体叫导体.如:金属,人体,大地,盐水溶液等.导体导电的原因：导体中有自由移动的电荷；
10、绝缘体:不容易导电的物体叫绝缘体.如:玻璃,陶瓷,塑料,油,纯水等.原因：缺少自由移动的电荷
11、电流表的使用规则:
①电流表要串联在电路中;
②电流要从"+"接线柱流入,从"-"接线柱流出;
③被测电流不要超过电流表的量程;
④绝对不允许不经过用电器而把电流表连到电源的两极上. 实验室中常用的电流表有两个量程:
①0～0.6安,每小格表示的电流值是0.02安;
②0～3安,每小格表示的电流值是0.1安.
12、电压(U)是使电路中形成电流的原因,国际单位:伏特(V);
常用:千伏(KV),毫伏(mV).1千伏=1000伏=1000000毫伏.
第 1 页 共 4 页 初中物理电学知识等效电路、电流表的连接与四种电路连接类型
等效电路是一种效果相同的电路，电流表也是常见考点之一，初中物理电学一共有四种连接类型，为此我们要做好准备。小编整理了相关资料，希望能帮助到您。
等效电路
第一步、简化电路
在电路图中把电流表用导线代替(电流表内电阻很小),电压表可直接去掉(电压表内阻很大)。
同时考虑开关，比如开关闭合的就用导线代替，开关断开的就直接去掉，
滑动变阻器也先用普通电阻替代;
第二步、分析基本电路
百度介绍有两种方法即节点法和电流法，安妮妈妈的选择是将二者合并：
首先将电路中的若干节点进行合并，也就是说只要它们之间没有电阻的N个节点就合并为一个节点;
然后从电源的正极出发，先画出第一个节点所连接的电阻的一端，再看看电阻的另一端的节点是否连接到电源负极;
在此基础上，画出正规的电路图
第三步、还原电表
看电表测的是哪一部分电阻的电流或电压，记住电流表是串联的、
第 2 页 共 4 页 电压表是并联的。
并联电路中电流表的连接问题：
如图，要保证L1和L2并联，只要线头M接在从灯 L2的左接线柱到电流负极的任一接线柱上都可以。但当M接在灯泡L1的左接线柱上或电流表的右接线柱上时，电流表被留在干路中;当M接在电源负极或电流表的左接线柱上时，电流表被留在了L2的支路上。所以两种接法电流表所处的位置不同，所测的电流也不同。
四种电路连接类型的作图说明：
(一)看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文分字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。并标出中文合字。首先要清楚有几条支路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：

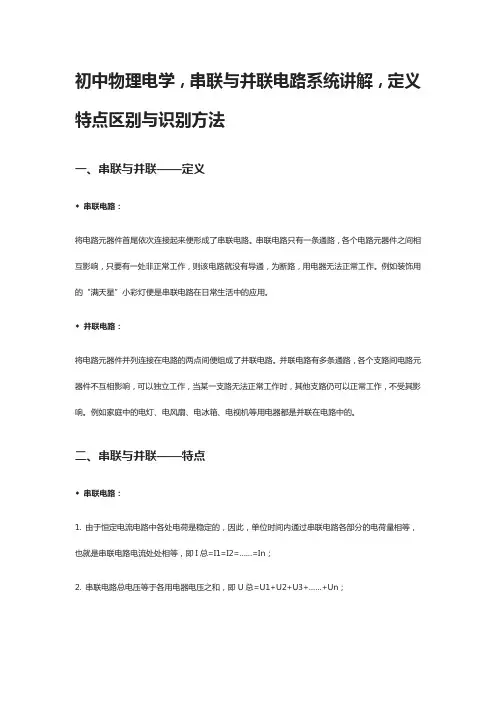

初中物理电学，串联与并联电路系统讲解，定义特点区别与识别方法
一、串联与并联——定义
◆ 串联电路：
将电路元器件首尾依次连接起来便形成了串联电路。串联电路只有一条通路，各个电路元器件之间相互影响，只要有一处非正常工作，则该电路就没有导通，为断路，用电器无法正常工作。例如装饰用的“满天星”小彩灯便是串联电路在日常生活中的应用。
◆ 并联电路：
将电路元器件并列连接在电路的两点间便组成了并联电路。并联电路有多条通路，各个支路间电路元器件不互相影响，可以独立工作，当某一支路无法正常工作时，其他支路仍可以正常工作，不受其影响。例如家庭中的电灯、电风扇、电冰箱、电视机等用电器都是并联在电路中的。
二、串联与并联——特点
◆ 串联电路：
1. 由于恒定电流电路中各处电荷是稳定的，因此，单位时间内通过串联电路各部分的电荷量相等，也就是串联电路电流处处相等，即I总=I1=I2=……=In；
2. 串联电路总电压等于各用电器电压之和，即U总=U1+U2+U3+……+Un； 3. 由电流处处相等、总电压为各用电器电压之和、电阻R=U/I得：串联电路等效电阻等于各电阻之和，即R总=R1+R2+R3+……+Rn；
4. 由电流处处相等、总电压为各用电器电压之和、功率P=UI得：串联电路总功率等于各功率之和，即P总=P1+P2+P3+……+Pn。
◆ 并联电路：
1. 并联电路干路电流等于各支路电流之和，即I总=I1+I2+……+In；
2. 并联电路中各并联元器件两端电压相等，即U总=U1=U2=U3=……=Un；
3. 由各元器件两端电压相等、干路电流等于各支路电流之和、电阻R=U/I得：并联电路等效电阻的倒数等于各电阻的倒数和，即1/R总=1/R1+1/R2+1/R3+……+1/Rn；
4. 由各元器件两端电压相等、干路电流等于各支路电流之和、功率P=UI得：并联电路总功率等于各功率之和，即R总=P1+P2+P3+……+Pn。
初中物理电学电路故障分析
一、串联电路中的故障分析：（以电路中两盏为例子）
（一）闭合开关发现只有一盏灯亮。
故障分析：既然有灯亮，说明电路是通路的，那盏不亮的灯可能被短路了。
例：如图当闭合开关时，L1亮，L2不亮。电压表和电流表均有示数。故障可能原因是（ ）
A. L1短路 B.L2短路 C.L1断路 D.L2断路
【题目变式1：】如上图，当闭合开关时，L1不亮，L2亮。电压表无示数，电流表有示数。故障可能原因是（ ）
A.L1短路 B.L2短路 C.L1断路 D.L2断路
【题目变式2：】如上图，当闭合开关时，L1不亮，L2亮。电路中可能存在的故障原因和两表示数的情况可能是( )
A.L1短路，电压表有示数，电流表无示数 B.L1短路 ，电压表无示数，电流表有示数
C.L2短路，两表都无示数 D.L2短路，两表都有示数
（二）开始时两盏灯都亮，一段时间后发现两盏都不亮。
故障分析：既然所有灯都不亮了，说明电路中存在断路现象。即此时电路是开路的。
常用判断方法：用电压表依次测试某段两端，有读数或者无读数，以此判断故障的原因。
电压表有读数：说明有电流通过电压表，此时连接电压表的电路应该是通路的。
电压表无读数：说明没有电流通过电压表，此时连接电压表的电路是断路的。
例：如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V,
该电路的故障可能是（ ）
A、开关S接触不良； B、灯L1断路；
C、灯L2短路； D、灯L2的灯丝断了
总结：
1.串联电路中如果有一盏灯亮，另外一盏灯不亮。说明这个电路可能发生了短路现象，谁不亮谁短路。
2.串联电路中如果所有灯都不亮，说明电路可能中发生了断路现象。
二、并联电路中的故障分析：（以电路中两盏为例子）
