隧道砂浆锚杆技术交底大全

一、交底对象全体参与锚杆施工的作业人员、管理人员及现场监督人员。

二、交底内容1. 锚杆施工概述锚杆施工是隧道、边坡等工程中常用的支护手段，通过锚杆与岩体之间的锚固作用，增强岩体的整体稳定性，防止岩体发生变形和破坏。

本次锚杆施工采用预应力锚杆，材质为Q235、16Mn、20MnSi等，锚杆长度、直径等参数需根据设计要求确定。

2. 锚杆材料及设备要求- 锚杆材质：Q235、16Mn、20MnSi等。

- 锚杆表面要求：应平整，无严重拉伤、锈蚀。

- 焊缝要求：焊缝应无裂纹、无气孔夹渣，不允许烧穿管壁。

- 托盘要求：在杆体上应能自由移动。

- 挡环接口与管缝开口相互错位170o—190o为宜。

3. 锚杆施工技术要求- P1、缝管锚杆表面应平整，无严重拉伤，锈蚀。

焊缝应无裂纹，无气孔夹渣，不允许烧穿管壁。

托盘在杆体上应能自由移动。

挡环接口与管缝开口相互错位170o—190o为宜。

- P2、挡环焊缝拉脱力80kN，杆体极限抗拉力110kN，初锚力25kN/m，托盘承载力65kN。

4. 锚杆施工安全注意事项- 施工前应进行安全技术交底，确保作业人员了解施工安全注意事项。

- 施工现场应设置警示标志，防止无关人员进入施工区域。

- 施工人员必须佩戴安全帽、安全带等个人防护用品。

- 锚杆施工过程中，应注意观察锚杆锚固效果，如发现异常情况，应立即停止施工，及时上报并采取措施进行处理。

- 锚杆钻孔、注浆等工序，应严格按照操作规程进行，确保施工质量。

- 施工现场应保持通风良好，确保作业人员身体健康。

- 施工过程中，应加强施工现场管理，防止安全事故发生。

5. 锚杆施工质量检查- 施工过程中，应定期对锚杆施工质量进行检查，确保锚杆施工质量符合设计要求。

- 检查内容包括锚杆锚固长度、锚杆直径、锚杆间距、锚杆锚固力等。

- 如发现锚杆施工质量不合格，应立即采取措施进行整改。

三、交底要求1. 施工单位应组织全体参与锚杆施工的作业人员、管理人员及现场监督人员进行安全技术交底。

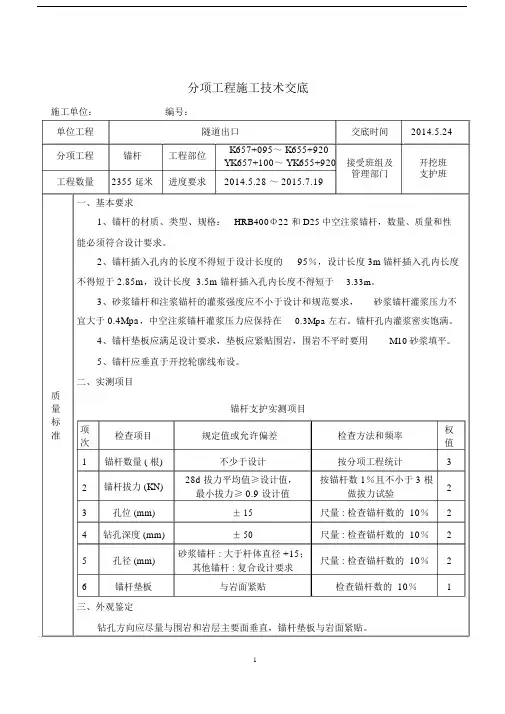

分项工程施工技术交底施工单位：编号：单位工程隧道出口交底时间2014.5.24分项工程锚杆工程部位K657+095～ K655+920接受班组及开挖班YK657+100～ YK655+920工程数量2355 延米进度要求2014.5.28 ～ 2015.7.19管理部门支护班一、基本要求1、锚杆的材质、类型、规格：HRB400Φ22 和 D25中空注浆锚杆，数量、质量和性能必须符合设计要求。

2、锚杆插入孔内的长度不得短于设计长度的95％，设计长度 3m锚杆插入孔内长度不得短于 2.85m，设计长度 3.5m 锚杆插入孔内长度不得短于 3.33m。

3、砂浆锚杆和注浆锚杆的灌浆强度应不小于设计和规范要求，砂浆锚杆灌浆压力不宜大于 0.4Mpa，中空注浆锚杆灌浆压力应保持在0.3Mpa 左右。

锚杆孔内灌浆密实饱满。

4、锚杆垫板应满足设计要求，垫板应紧贴围岩，围岩不平时要用M10砂浆填平。

5、锚杆应垂直于开挖轮廓线布设。

二、实测项目质锚杆支护实测项目量标项权准检查项目规定值或允许偏差检查方法和频率次值1锚杆数量 ( 根)不少于设计按分项工程统计32锚杆拔力 (KN)28d 拔力平均值≥设计值，按锚杆数 1％且不小于 3 根2最小拔力≥ 0.9 设计值做拔力试验3孔位 (mm)± 15尺量 : 检查锚杆数的10％2 4钻孔深度 (mm)± 50尺量 : 检查锚杆数的10％25孔径 (mm)砂浆锚杆 : 大于杆体直径 +15；尺量 : 检查锚杆数的10％2其他锚杆 : 复合设计要求6锚杆垫板与岩面紧贴检查锚杆数的 10％1三、外观鉴定钻孔方向应尽量与围岩和岩层主要面垂直，锚杆垫板与岩面紧贴。

一、概述：隧道出口 K657+095～ K657+000；YK657+100～YK657+005段初期支护采用 JQ5、QM5、 SM5 支护参数支护，锚杆采用 D25 中空注浆锚杆。

K657+000～ K655+920；YK657+005～K655+920段初期支护采用 SM4a、SM4b、SM3支护参数支 , 锚杆采用Φ 22 早强水泥砂浆锚杆 . 本工程主要技术及管理人员岗位职责分工见下表示。

2024年锚杆防护施工安全技术交底1、在进行施工前，先清理边坡不稳定土、石块，必要时悬挂安全防护网。

2、施工时，严禁上下交叉作业。

3、施工中，定期检查电源线路和设备的电器部件，确保用电安全。

4、注浆施工作业中，要经常检查出料弯头、输料管、注浆管和管路接头等有无磨薄、击穿或松脱现象，发现问题，应及时处理。

5、处理机械故障时，必须使设备断电、停风。

向施工设备送电、送风前，应通知有关人员。

6、向锚杆孔注浆时，注浆罐内应保持一定数量的砂浆，以防罐体放空，砂浆喷出伤人。

7、非操作人员不得进入正进行施工的作业区。

施工中，喷头和注浆管正前方严禁站人。

8、施工过程中指定专人加强观察，定期检查锚杆抗拔力，确保安全。

9、作好锚杆防护工作，锚杆安设后不得随意敲击、碰撞、拉拔杆体等扰动。

粘结锚杆在水泥砂浆强度达到80%以上后，才能进行锚杆外端部弯折施工。

二、框架梁施工安全技术措施1、基础开槽前必须检查槽壁的稳定状况，确认安全，作业中应随时观察，发现不稳定征兆必须立即撤离危险地段，处理完毕且确认安全后，方可恢复作业。

2、高边坡开挖施工时，要做好开挖上边缘处的截排水，为防止大到暴雨的冲击，尽量多设几道截排水沟。

3、高边坡开挖后若未能及时做框架梁等防护措施，要用彩条布等及时覆盖，防止雨水冲蚀，坡体失稳坍塌。

4、框架施工过程中，要防止边坡上部的滚石滚落伤及人员或设备。

并保证作业面滚石等易滚物件不会对下一台阶工作面形成安全隐患。

三、坡体变化监测1、每天开挖后，次日再次开挖前由安全人员对已开挖坡体与即将开挖坡体地表进行观察，检查有无坡体开裂失稳迹象，确保施工时人员机械安全。

2、每次爆破后，由安全人员对已开挖坡体与即将开挖坡体及坡体下部进行坡体稳定性检查，防止意外事故发生。

3、每次大雨或暴雨过程时与过程后，派专职安全人员对坡体安全进行监控并进行地表全面查看。

4、在坡体周围设固定测量观测点，每日检查各测量观察点的位置变化，若发生较大变化，则暂停施工，立即采取措施。

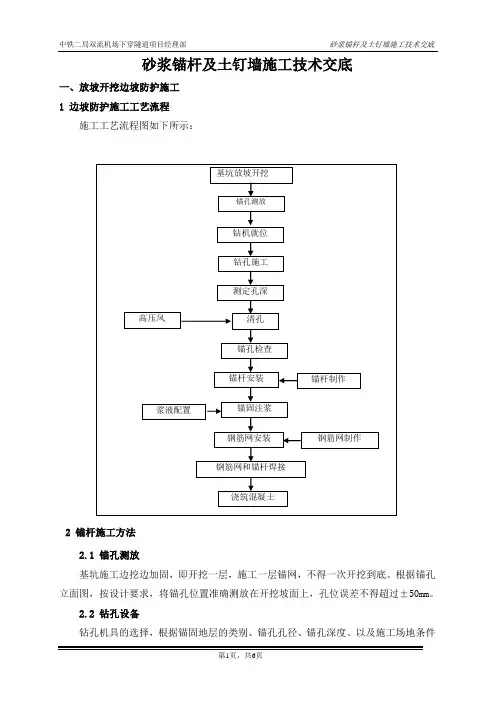

砂浆锚杆及土钉墙施工技术交底一、放坡开挖边坡防护施工1 边坡防护施工工艺流程施工工艺流程图如下所示：2 锚杆施工方法2.1 锚孔测放基坑施工边挖边加固，即开挖一层，施工一层锚网，不得一次开挖到底。

根据锚孔立面图，按设计要求，将锚孔位置准确测放在开挖坡面上，孔位误差不得超过±50mm。

2.2 钻孔设备钻孔机具的选择，根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择钻孔设备。

2.3 钻机就位锚孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机于脚手架上，并严格认真进行机位调整，确保锚孔开钻就位纵横误差不得超过±50mm，高程误差不得超过±100mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0°。

2.4 钻进方式钻孔要求干钻，禁止采用水钻，以确保锚网施工不致于恶化边坡土体的工程地质条件和保证孔壁的粘结性能。

钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。

2.5 钻进过程钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。

如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。

钻孔的孔位、孔深、倾斜度应按设计要求进行严格控制,按孔位、孔向架设钻机，开孔时力求精确，孔深严格按要求控制。

2.6 孔径孔深钻孔孔径、孔深要求不得小于设计值。

为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。

为确保锚孔深度，要求实际钻孔深度大于设计深度0.2m以上。

2.7 锚孔清理钻进达到设计深度后，不能立即停钻，要求稳钻1～2 分钟，防止孔底尖灭、达不到设计孔径。

钻孔孔壁不得有沉碴及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，不得采用高压水冲洗，以免降低水泥砂浆与孔壁土体的粘结强度。
