园林景观总平面施工图绘制
园林景观总平面施工图,由园林设计师负责绘制,是地形测绘图、建筑设计总平面图、景观设计(硬景)总平面图、种植设计(软景)总平面图等内容的集合。总平面图一般附有比例、指北针或风玫瑰、技术经济指标、各种图谱和表格等。当总平面的内容较多和图面复杂难辨时,可以对其场地进行进一步的分区和分级制图。
一、总平面施工图绘制
总平面图中既有地形测绘图,也包括由园林设计师设计和绘制的需要施工的所有内容,如图2.23所示。总平面里的尺寸和高程的度量单位都是“米”。
图2.23 景观施工图总平面(谭姝曼绘制)
二、竖向设计图绘制
竖向设计图,必须有原有的地形测绘图、设计的车行道关键点(道路中心线的起始点、转折点、交汇点、变坡点等)的空间位置、道路宽度、断面形式、中心线、道路纵坡、关键点之间的水平距离、缘石半径等;应有人行道的宽度、地面关键点的设计高程和坐标、地面的坡向、微地形设计的等高线及相对标高、建筑室内外的设计高程(绝对标高即海拔高度)等;应有其他如挡土墙、水沟、小桥、涵洞、水池、围墙等施工内容的大小、形状与位置标注,如图2.24所示。
图2.24 竖向设计图
三、景观网格放样图
景观网格放样图是施工的主要依据,其作用是精确定位设计内容在场地的位置。景观网格放样图的绘制要点如下:
①方格网大小:根据项目的不同,所用方格网的大小也不同。一般来说,施工范围越大,所用网格尺寸越大(前提是定位准确)。常用景观工程放样网格的大小范围在1 m×1 m至20 m×20 m之间,大小尺寸套用,一般大格为10 m×10 m,内中为1 m×1 m小格。大尺寸网格线用粗线区别。网格应全面覆盖场地的施工范围。
②网格的坐标:网格本身先要精确定位,一般是在现场选定一个永久的明显的标志,作为网格的坐标原点(基准点),通过这点绘制纵横向的基轴线,再按网格大小尺寸绘制出网格,并标注基点和基轴的测量坐标(地形图的坐标值)。正南北向和东西向基轴可不注明坐标。
一套完整景观绿化施工图（园林土建、节点小品、植物种植和水电图）
景观施工图分土建、植物、水电三个部分。一般参加工作绘制施工图是从土建开始画起到，如果你的专业是园林或相关专业，学习过植物、对植物的习性有所了解，可以尝试做植物配置。
园林景观施工图分类：
园林土建施工图：
目录、设计说明
总图部分：
总索引图：把整体分为几大块，标好索引，为后面分区图详细标注作指引，若项目面积比较小，可不用做分区索引，直接在总图里详细标注。
竖向设计图：为高程施工依据，只要把大部分的标高标出来就好了，台阶走向，大的排水坡度。有的小细节可以在详图，如台阶，只标上下两端的标高，中间梯步可以不用标，或在详图标，以如花池，只标花池所在地面的标高，而花池有多高可以在花池详图里标。
定位图：一般为方格网放线，在主要角点位置标出坐标即可，如花架位置定位只标一角或两角的坐标，其他的角可以根据花架尺寸来定位。
尺寸放线图：除了定位坐标外，剩下就由尺寸来完成放线，总的来说，定位图标大方位，定大位置，而尺寸放线图标小细节。
铺装设计图：对总体铺装设计布置，什么地方面是什么铺装，一一在平面图标出来，作为后面铺大样的索引。
总图通常情况下有这些，遇到特殊的项目还可适当加其他的图类。
详图部分：
分区详图：大面积的项目，在总平面图不好标注的情况下要分区标注，让图纸标注清晰明白。一般标尺寸、小品位置。
小品详图：平面、立面、剖面、平立剖面中比较细的节点要放大来标注，基础做法等，还附上简单的说明（不好用图纸来表达的情况下）。
铺装大样：铺装平面图，铺装断面图，纹理样式、铺法、规格大小、材料等都要标注。
植物施工图：
目录、设计说明、苗木表
总索引图：植物和大部小品建筑物标注出来。 植物放线图：一般是方格网放线、定位大乔木和灌木色带大体位置，标坐标。
乔木平面图：把灌木隐藏、只留乔木，标注植物名称、数量等信息。
灌木平面图：把乔木隐藏，只留灌木，标注植物名称、面积或数量等信息，有的植物布局比较拥挤，还要把地被植物单独做一张平面图。

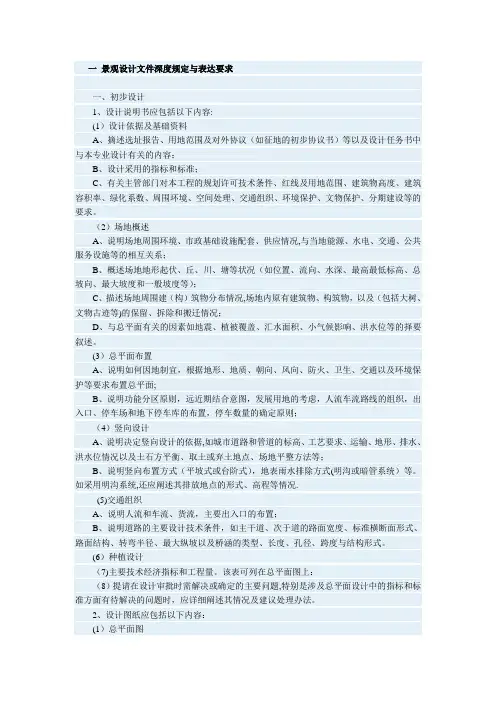

一 景观设计文件深度规定与表达要求
一、初步设计
1、设计说明书应包括以下内容:
(1）设计依据及基础资料
A、摘述选址报告、用地范围及对外协议（如征地的初步协议书）等以及设计任务书中与本专业设计有关的内容；
B、设计采用的指标和标准；
C、有关主管部门对本工程的规划许可技术条件、红线及用地范围、建筑物高度、建筑容积率、绿化系数、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等的要求。
（2）场地概述
A、说明场地周围环境、市政基础设施配套、供应情况,与当地能源、水电、交通、公共服务设施等的相互关系；
B、概述场地地形起伏、丘、川、塘等状况（如位置、流向、水深、最高最低标高、总坡向、最大坡度和一般坡度等）；
C、描述场地周围建（构）筑物分布情况,场地内原有建筑物、构筑物，以及（包括大树、文物古迹等)的保留、拆除和搬迁情况；
D、与总平面有关的因素如地震、植被覆盖、汇水面积、小气候影响、洪水位等的择要叙述。
(3）总平面布置
A、说明如何因地制宜，根据地形、地质、朝向、风向、防火、卫生、交通以及环境保护等要求布置总平面;
B、说明功能分区原则，远近期结合意图，发展用地的考虑，人流车流路线的组织，出入口、停车场和地下停车库的布置，停车数量的确定原则；
（4）竖向设计
A、说明决定竖向设计的依据,如城市道路和管道的标高、工艺要求、运输、地形、排水、洪水位情况以及土石方平衡、取土或弃土地点、场地平整方法等；
B、说明竖向布置方式（平坡式或台阶式），地表雨水排除方式(明沟或暗管系统）等。如采用明沟系统,还应阐述其排放地点的形式、高程等情况.
(5)交通组织
A、说明人流和车流、货流，主要出入口的布置；
B、说明道路的主要设计技术条件，如主干道、次于道的路面宽度、标准横断面形式、路面结构、转弯半径、最大纵坡以及桥涵的类型、长度、孔径、跨度与结构形式。
《园林工程施工图绘制》课程考试题库
一、单项选择题（每题1分）
一、显示天正屏幕菜单的键是（ B ）
A、Shift+F12 B、Ctrl+F12 C、Tab+F12 C、Alt+F12
二、正交的快捷键是( C )
A、F2 B、F6 C、F8 D、F12
3、标高的单位是（ A ）
A、M B、CM C、DM D、MM
4、可以创建同心的命令是（ B ）
A、复制 B、偏移 C、移动 D、分解
五、一般把（ B ）的标高作正负
A、底层室外地面 B、底层室内地面 C、基础表面 D、地基表面
六、一般指北针是在（ B ）绘制出来的
A、南立面图 B、底层平面图 C、剖面图 D、二层平面图
7、栏杆的高度一般是（ A ）MM左右
A、900 B、1200 C、2000 D、300
八、直线轴包括（ D ）轴网
A、弧线 B、圆线 C、多向 D、双向和单向
九、在天正的选项中当前比例默许值是( B )
A、1:200 B、1:100 C、1:50 D、1:1
10、在天正的选项中当前层高默许值是( D )
A、2800 B、3600 C、3300 D、3000
1一、二号图纸尺寸是( C )
A、210x297 B、297x420 C、594x420 D、210x420
1二、在天正的平面图中如用分解对象分解则（ B ） A、有三维信息的将保留 B、有三维信息的将丢
C、有时丢失有时保留 D、不能肯定
