园林景观绿化施工图绘制

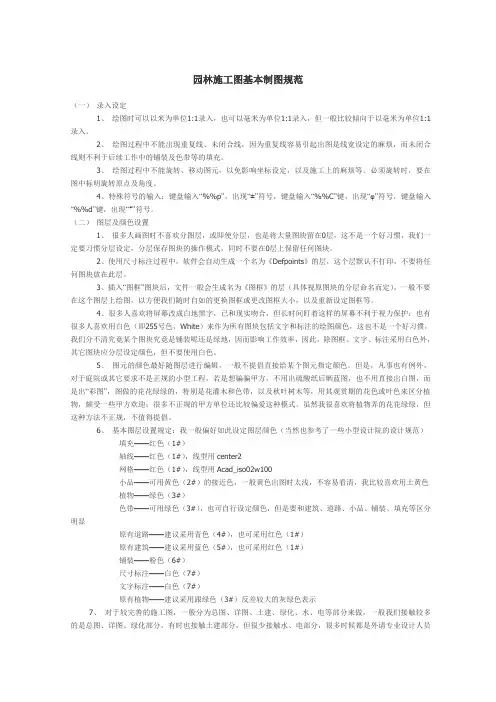

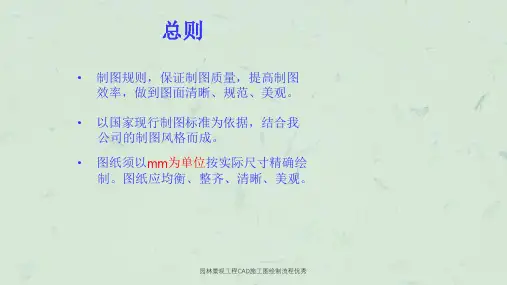

园林施工图基本制图规范（一）录入设定1、绘图时可以以米为单位1:1录入，也可以毫米为单位1:1录入，但一般比较倾向于以毫米为单位1:1录入。

2、绘图过程中不能出现重复线、未闭合线，因为重复线容易引起出图是线宽设定的麻烦，而未闭合线则不利于后续工作中的铺装及色带等的填充。

3、绘图过程中不能旋转、移动图元，以免影响坐标设定，以及施工上的麻烦等。

必须旋转时，要在图中标明旋转原点及角度。

4、特殊符号的输入：键盘输入“%%p”，出现“±”符号，键盘输入“%%C”键，出现“φ”符号，键盘输入“%%d”键，出现“°”符号。

（二）图层及颜色设置1、很多人画图时不喜欢分图层，或即使分层，也是将大量图块留在0层，这不是一个好习惯，我们一定要习惯分层设定，分层保存图块的操作模式，同时不要在0层上保留任何图块。

2、使用尺寸标注过程中，软件会自动生成一个名为《Defpoints》的层，这个层默认不打印，不要将任何图块放在此层。

3、插入“图框”图块后，文件一般会生成名为《图框》的层（具体视原图块的分层命名而定），一般不要在这个图层上绘图，以方便我们随时自如的更换图框或更改图框大小，以及重新设定图框等。

4、很多人喜欢将屏幕改成白地黑字，已和现实吻合，但长时间盯着这样的屏幕不利于视力保护；也有很多人喜欢用白色（即255号色，White）来作为所有图块包括文字和标注的绘图颜色，这也不是一个好习惯，我们分不清究竟某个图块究竟是铺装呢还是绿地，因而影响工作效率，因此，除图框、文字、标注采用白色外，其它图块应分层设定颜色，但不要使用白色。

5、图元的颜色最好随图层进行编辑，一般不提倡直接给某个图元指定颜色。

但是，凡事也有例外，对于庭院或其它要求不是正规的小型工程，若是想骗骗甲方，不用出硫酸纸后晒蓝图，也不用直接出白图，而是出“彩图”，图做的花花绿绿的，特别是花灌木和色带，以及秋叶树木等，用其观赏期的花色或叶色来区分植物，颇受一些甲方欢迎；很多不正规的甲方单位还比较偏爱这种模式。

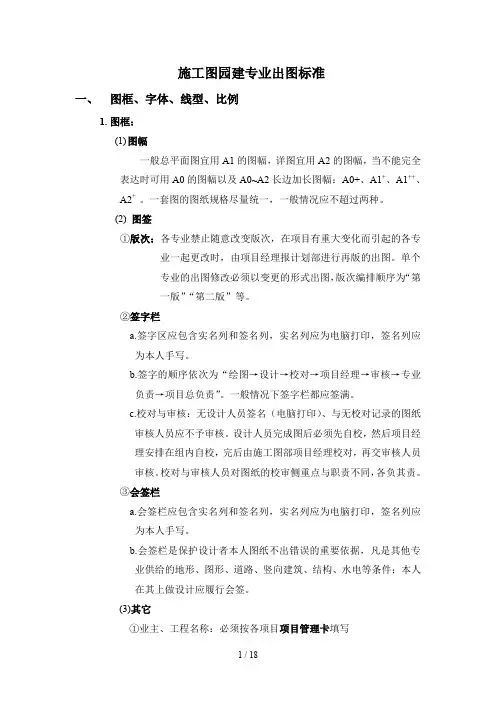

施工图园建专业出图标准一、图框、字体、线型、比例1.图框：(1)图幅一般总平面图宜用A1的图幅，详图宜用A2的图幅，当不能完全表达时可用A0的图幅以及A0~A2长边加长图幅：A0+、A1+、A1++、A2+ 。

一套图的图纸规格尽量统一，一般情况应不超过两种。

(2) 图签①版次：各专业禁止随意改变版次，在项目有重大变化而引起的各专业一起更改时，由项目经理报计划部进行再版的出图。

单个专业的出图修改必须以变更的形式出图，版次编排顺序为“第一版”“第二版”等。

②签字栏a.签字区应包含实名列和签名列，实名列应为电脑打印，签名列应为本人手写。

b.签字的顺序依次为“绘图→设计→校对→项目经理→审核→专业负责→项目总负责”。

一般情况下签字栏都应签满。

c.校对与审核：无设计人员签名（电脑打印）、与无校对记录的图纸审核人员应不予审核。

设计人员完成图后必须先自校，然后项目经理安排在组内自校，完后由施工图部项目经理校对，再交审核人员审核。

校对与审核人员对图纸的校审侧重点与职责不同，各负其责。

③会签栏a.会签栏应包含实名列和签名列，实名列应为电脑打印，签名列应为本人手写。

b.会签栏是保护设计者本人图纸不出错误的重要依据，凡是其他专业供给的地形、图形、道路、竖向建筑、结构、水电等条件；本人在其上做设计应履行会签。

(3)其它①业主、工程名称：必须按各项目项目管理卡填写②子项名称：由施工图项目经理编制子项名称。

图纸名称：设计人员根据实际情况填写图纸名称。

③设计阶段：方案图、扩初图、施工图④图别：园建（园建施工图，代码：YJ）、绿施（绿化施工图，代码LS）、结施(结构施工图，代码：JS）)、水施（给排水施工图，代码：SS）、电施（电气施工图，代码：DS）。

⑤图号：另详图纸目录⑥日期：应精确到月份。

如2012.01⑦项目编号:由计划部统一编制各项工程的工程编号。

例如图签的“工程名称”是：中山远洋A11地块，对应的工程编号10122.字体①图名：字体为黑体,字高=6.0，景点名：字体黑体，字高=4.0②标注字体样式: HZTXT(含:标高、尺寸、等高线)：字体hztxt_e.shx，大字体hztxt.shx。

项目3——任务2竖向设计图的绘制(精)项目三园林景观设计施工图绘制任务2 绘制竖向设计图如图4-2图4-1【学习领域】1．园林设计平面图中各造园要素水平投影的绘制方法。

2．园林设计平面图尺寸标注方法3．园林设计平面图指北针、风玫瑰图等符号绘制。

4．编制图例表5．注写图名及比例尺等。

6．园林景观设计总平面图的绘制步骤。

【工作领域】1．实际园林设计平面图绘图环境的设置。

2．模板文件的使用。

3．园林图例及符号的熟练绘制或调用。

4．能够编写园林设计平面图的图例表。

5．正确注写园林平面图的图名及比例尺。

6．能够绘制园林设计平面图。

【行动领域】1．园林设计总平面图的正确表达。

★知识讲解1．园林设计总平面图中各造园要素的表达方法园林设计总平面图中造园要素主要有地形、山石、水体、园林建筑与小品、植物。

由于园林设计平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形状表达于图纸上，而是采用一些经国家统一制定的或约定俗成的简单而形象的图例来表达。

2.1地形地形是造园的基础，是园林的骨架。

是在一定范围内包括岩石、地貌、气候、水文、动植物等要素的自然综合体。

在造园过程中，对地形进行适当的处理，可以更加合理地安排景观要素，形成更为丰富多变的层次感。

其表现形式上有平地（广场、建筑用地等）、坡地（跳台、瀑布、梯步道路、微地形的树林草地等）、台地（不同高程的平台）、掇山、置石等。

除掇山、置石外，地形的高低变化及其分布情况通常用等高线表示。

设计地形等高线用细实线绘制，原地形等高线用细虚线绘制，设计总平面图中等高线可以不注高程。

2.2园林建筑及小品在大比例图纸中，对有门窗的建筑，可采用通过窗台以上部位的水平剖面图来表示，对没有门窗的建筑，采用通过支撑柱部位的水平剖面图来表示，用粗实线画出断面轮廓，用中实线画出其它可见轮廓，此外，也可采用屋顶平面图来表示(仅适用于坡屋顶和曲面屋顶)，用粗实线画出外轮廓，用细实线画出屋面。

对花坛、花架等建筑小品用细实线画出投影轮廓；在小比例图纸中(1：10000以上)，只需用粗实线画出水平投影外轮廓线，建筑小品可不画。

高手教你如何画景观施工图(实用经验)则1、工作目标1.1规范化有效提高设计的工作质量；1.2标准化提高设计的工作效率；1.3网络化便于网络上规范化管理和成果的共享。

2、工作范围本标准是依据建筑CAD制图的统一规则，适用于我公司建筑工程和景观工程及相关领域中的CAD制图。

3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。

CAD制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。

建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

绿化专业：绿化设计说明；苗木材料表；总图；乔木种植图；灌木种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。

园林景观设计施工图绘制标准2014-06-29 最受欢迎设计微刊菲尔设计1、一般制图规范1.1 图线1.11线宽的定义1.12线宽的分类可以通过颜色来分类，如5＃蓝色为0.70；1#红色为0.55；4＃青色为0.35；3＃绿色（植物）和6＃品红（文字、指引线、标注、标高）为0.15；8＃灰色为0.10；其余线宽根据各专业设计图纸的要求。

1.13图线不得与文字、数字或符号重叠、混淆。

不可避免时，应首先保证文字等的清晰。

1.14 图例上所需书写的文字、数字或符号等均应笔画清晰，字体端正，排列整齐，语句完整（如道路名称），标点符号应清楚正确。

1.2 比例1.21 绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从下表中选用，并应优先选用表中的常用比例。

常用比例1:1、1:2、1:5、1:10、1:20、1:50、、1:150、1:100、1:200、1:500、1:1000、1:2000、1:5000可用比例1:3、1:4、1:6、1:15、1:25、1:30、1:40、1:60、1:80、1:250、1:300、1:400、1:600、1:1500、1:25001.22 常用图纸如下，同一张图纸中，不宜出现三种以上的比例。

1.23 比例宜写在图名的右侧，字的基准线应取平，字体均为华文细黑（宽高比为0.7），图文名字字高5mm，比例字高为3mm。

如下图（或详制图模板）：1. 1.3 图幅1.31 图纸图幅采用A0、A1、A2、A3四种标准，以A1、A2图纸为主；A4图框主要用于目录。

A4文件用于变更、修改、联系函等。

1.32 图纸出图需要外挂“----------有限公司”出图章的，采用该公司的图框；图纸出图盖本公司出图章或不用出图章的，可用本公司图框。

1.33 A4文件的文件号按顺序命名，如001。

1.34 加长图框尺寸详见下表：幅面尺寸长边尺寸(mm) 长边加长后尺寸(mm)A0 1189 1486 1635 1783 1932 2080 2230 2378A1 841 1051 1261 1471 1682 1892 2102A2 594 743 891 1041 1189 1338 1486 1635 1783 1932 2080A3 420 630 841 1051 1261 1471 1682 1892注：有特殊要求的图纸，可采用841mm×891mm 与1189mm×1261mm1.35 一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。

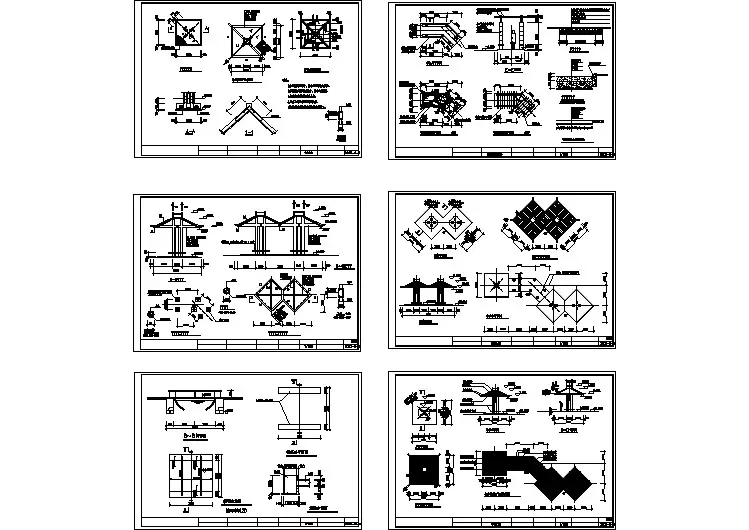

园林施工图该图纸包含：总平面定位图总平面布置图绿化总平面图壁泉水池平面图壁泉水池立面图中心广场（绿地）平面图花池组合平面图主入口及儿童游戏场平面图花架顶平面住宅入户庭院平面图以及节点详图某街头绿地景观设计全套施工图纸包括：总平面图弧型水池墙面展开装饰框大样园路铺砖旱池大样旱池铺地大样柱顶立面大样柱顶平面大样观赏花坛大样临江平台大样人行道铺装剖面大样花坛大样石墙立面栏杆大样石墙基础花饰大样拦杆-1展开大样配筋、剖面及大样图等某中心绿地景观及绿化设计图包括：中心绿地绿化平面布置图绿荫广场铺地详图平面布置图灯光及水池平面布置图屋顶花园绿化平面布置图入口广场平面图凉亭详图入口广场东立面太极广场平面图小广场及木板道详图中心绿地局部铺地详图中心绿地局部铺地详图等园建目录园建总说明总平面及竖向标高图定位网格图(看需要)铺装总平面图景观大样索引图剖面图(景点侧视图)各景观大样图.水目录给排水总说明给排水总平面图给排水水景大样索引图各水景给排水图(平面图,系统图,材料表) 3.电气目录电气总说明配电总平面图系统图材料表4.绿化目录绿化总平面图(包括苗木表)绿化定位图(网格图)景点局部绿化图(注;看需要)1.园林设计图纸是园林设计设计人员掌握园林艺术理论、设计原理、有关工程技术及制图基本知识的基础上综合运用建筑、山石、水体、道路和植物等造园要素，经过艺术构思和合理布局所绘制的专业图纸。

2.常见的园林设计图纸主要包括以下几种。

1.总体规划设计图2.竖向设计图3.园林植物种植设计图4.园林建筑单体初步设计图5.园林工程施工图（园林工程施工图的作用主要是园林工程建设过程中对施工进行指导。

主要包括：施工总平面图、种植施工图、竖向施工图、园林建筑施工图、园路广场工程施工图、假山工程施工图、水井工程施工图及园林供电施工图等。

）3.园林总图园林总图部分应包括以下内容：总平面图、分区平面图、竖向设计图、放线定位图、铺装平面图、索引图等；对于简单小型工程，可不做分区平面图，并将竖向设计图与放线平面图合并，将铺装平面图与索引图合并4.主要有：a总平面及索引图（包括各景点的名称，各景点索引，各分区索引）b竖向设计图（包括道路节点标高及各景点控制标高、道路排水坡度，场地排水坡度，等高线的绘制）c放线平面图（包括各景点的定位，道路的宽度，定位坐标，有必要时可加设方格网）d铺装总平面图（包括材料档次定位及种类确定）e植物配置图（包括乔灌木平面布置图，地被植物平面布置图，植物名录表）f分区详图（广场、水景、节点大样）g园林建筑小品（种类很多）h水施工图（目录、给排水总说明、给排水总平面图、给排水水景大样索引图、各水景i给排水图(平面图,系统图,材料表)）j电施工图（目录、电气总说明、配电总平面图、系统图、材料表）5.完整的图纸应包括：1.图纸目录2.设计说明3.总平面，分区索引图，详图索引图4.定位图5.竖向排水6.硬质铺装图7.乔木种植图，灌木种植图。
