《景观施工图设计》课程标准1课程基本信息课程名称景观施工图设计适用专业园林工程技术专业、风景园林设计课程类别必修课总学时40学分4考核性质考查编者审核人2课程定位本课程是园林工程技术专业一门专业核心课程，本课程的学习以掌握园林行业中施工图绘图员岗位所需要的技能为目标，为学生在进人实际工作岗位之前进行系统性的实训，规范景观施工图设计绘图，为进入园林企业顶岗实习作准备。

3课程目标3.1能力目标：通过综合实训，掌握景观施工图绘制方法，能独立完成景观中土建、绿化等专业的全套施工图绘制。

3.2知识目标：掌握景观施工图绘制中各专业的施工工艺与构造做法，包括园路铺装、园林植物种植、给排水工程、园林电器照明工程、园林建筑小品等。

3.3职业素质目标：图纸能完全达到企业标准；要有与同组同学团结合作的能力具有团队精神；具有吃苦耐劳的精神，要有一切以工作为重的工作态度。

4课程设计基于工作过程，以工作任务模块为中心构建项目课程体系，彻底打破学科课程体系的设计思路。

通过分析景观施工图设计员岗位工作，将岗位工作分为总图与详图两大模块，各大模块又依据工作过程形成一定的工作项目，每个工作项目则由若干个工作任务构成，通过学习各类工作任务从而将该工作过程中的技能牢牢掌握。

同时在内容编排上将《景观施工图设计》的基本知识、基本原理、基本技能循序渐进地融入项目之中，并通过工作任务的分析与完成，全面而合理地覆盖课程所涉及的理论知识与实践知识，也就是说，先获取技能，再体验知识。

其编排依据是该职业所特有的工作任务逻辑关系而不是知识关系。

依据工作任务完成的需要、职业学校学生的学习特点和职业能力形成的规律，按照“学历证书与职业资格证书嵌入式”的设计要求，确定课程的知识、技能等内容，提高学生的就业能力。

5内容标准及实施建议表1课题安排表6考核要求课程成绩是由各单项模块任务评价成绩，依据百分比例换算之和，为课程总成绩。

各模块任务的评价主要是以过程性评价和结果性评价相结合。

目录一、景观施工图设计范围和设计内容要求二、景观施工图设计时间安排三、景观施工图设计成果要求及其附件资料一、景观施工图设计场地范围和设计内容要求1.1设计范围CAD示意图（如下图示例）见附件“万悦城项目景观设计输入条件”PPT文件1.2设计范围CAD文件（如下图文件）1.3景观施工图设计空间范围：1.3.1用地红线内除建筑构建外的所有户外和半户外空间，包括小区内步行道路、公共活动广场、组团苑内外户外空间、首层和入口层架空层区等。

1.3.2建筑屋顶屋、顶花园和平台花园。

1.3.3区红线外的市政人行道路和绿化带、市政公共广场。

1.3.4其他，相见下表：景观施工图设计范围补充列表：编号区域名称是否备注01 红线外市政人行道路✓02 红线外市政绿化带✓03 公交车站牌及岗亭✓04 红线外市政广场✓05 红线外市政防噪林✓07 住户私家花园（私家部分）✓08 建筑首层架空层✓09 建筑避难层(公共部分) ✓10 建筑除入口层外的架空层✓11 会所等公共场所内外景观花园✓12 小区永久标识系统✓备注：所有架空层及有顶板、墙柱面的空间设计范围包括吊顶天花、柱面墙面装饰、地面铺装、绿化配置、家私及布品、灯光、绿化配置等。

二、景观施工图设计时间安排（如项目时间有调整，则依项目最新进度统一修改）三、景观设计成果要求及其附件资料附件1《景观扩初设计成果标准》附件2《景观施工图设计成果标准》附件3《景观设计输入条件清单表》附件一景观扩初设计成果标准武汉市万科房地产有限公司设计管理部目录第一部分景观扩初设计图纸目录及要求1.1 景观扩初设计成果提交要求1.2 景观扩初设计图纸目录及图纸要求1.3 重点关注总图竖向及管网第二部分附件表格2.1 景观扩初设计经济技术指标表2.2 项目景观材料部品清单初稿第一部分景观扩初图纸目录及图纸要求1.1景观扩初设计成果提交要求1.1.1景观扩初设计A2文本3套1.1.2景观全套扩初设计最终成果刻光盘两份1.2 景观扩初图纸目录8欢迎下载9欢迎下载1.3重点关注总图竖向及管网1.3.1 核对竖向标高1)设计场地周边道路及会对设计场地产生影响的周边标高是否为最新数据且准确；2)核对场地标高与周边道路及用地标高关系是否正确，是否体现景观设计意图；3)场地竖向标高设计与室外的管线设计标高和坡向应一致；4)结合场地设计标高和原始用地标高，须初步计算场地土方量，如土方量（挖方或填方）特别大，应调整设计，减小土方量；1.3.2CSD（管网图）审核1)10欢迎下载2)审核道路与管网、管井是否重叠，是否可以实施，并且不影响道路施工及效果。

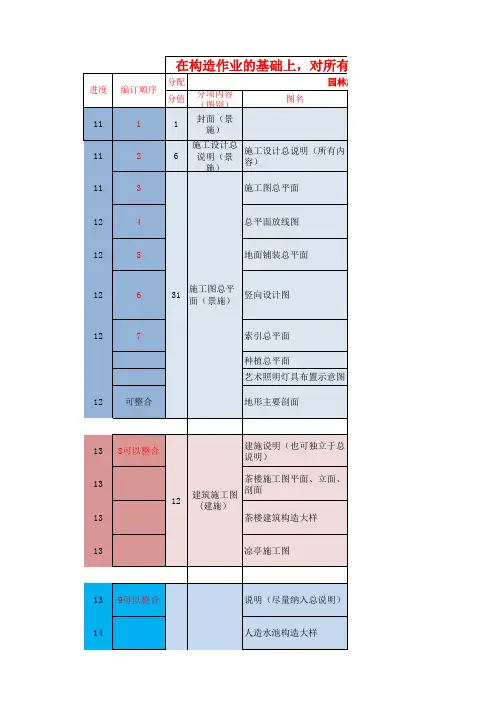

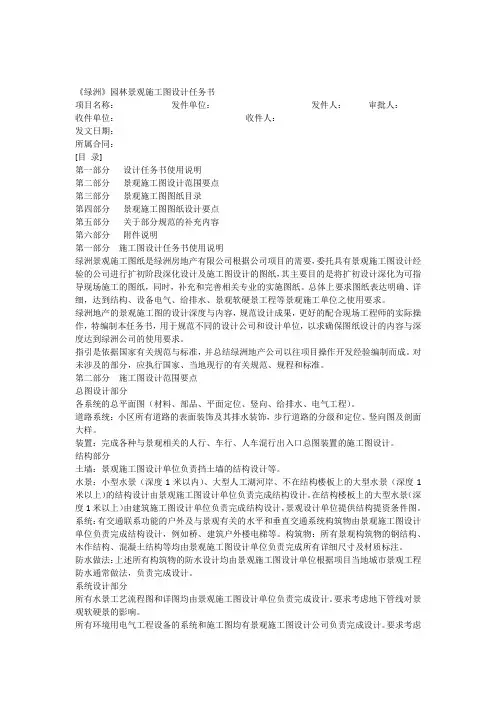

《绿洲》园林景观施工图设计任务书项目名称：发件单位：发件人：审批人：收件单位：收件人：发文日期：所属合同：[目录]第一部分设计任务书使用说明第二部分景观施工图设计范围要点第三部分景观施工图图纸目录第四部分景观施工图图纸设计要点第五部分关于部分规范的补充内容第六部分附件说明第一部分施工图设计任务书使用说明绿洲景观施工图纸是绿洲房地产有限公司根据公司项目的需要，委托具有景观施工图设计经验的公司进行扩初阶段深化设计及施工图设计的图纸，其主要目的是将扩初设计深化为可指导现场施工的图纸，同时，补充和完善相关专业的实施图纸。

总体上要求图纸表达明确、详细，达到结构、设备电气、给排水、景观软硬景工程等景观施工单位之使用要求。

绿洲地产的景观施工图的设计深度与内容，规范设计成果，更好的配合现场工程师的实际操作，特编制本任务书，用于规范不同的设计公司和设计单位，以求确保图纸设计的内容与深度达到绿洲公司的使用要求。

指引是依据国家有关规范与标准，并总结绿洲地产公司以往项目操作开发经验编制而成。

对未涉及的部分，应执行国家、当地现行的有关规范、规程和标准。

第二部分施工图设计范围要点总图设计部分各系统的总平面图（材料、部品、平面定位、竖向、给排水、电气工程）。

道路系统：小区所有道路的表面装饰及其排水装饰，步行道路的分级和定位、竖向图及剖面大样。

装置：完成各种与景观相关的人行、车行、人车混行出入口总图装置的施工图设计。

结构部分土墙：景观施工图设计单位负责挡土墙的结构设计等。

水景：小型水景（深度1米以内）、大型人工湖河岸、不在结构楼板上的大型水景（深度1米以上）的结构设计由景观施工图设计单位负责完成结构设计。

在结构楼板上的大型水景（深度1米以上）由建筑施工图设计单位负责完成结构设计，景观设计单位提供结构提资条件图。

系统：有交通联系功能的户外及与景观有关的水平和垂直交通系统构筑物由景观施工图设计单位负责完成结构设计，例如桥、建筑户外楼电梯等。
