园林施工图绘制技巧

园林施工图绘制随着人们生活水平的提高，对生活环境的要求也越来越高。

园林施工图绘制是园林景观设计中非常重要的环节之一，其质量直接影响到园林景观的最终呈现效果。

本文将从园林施工图绘制的基本概念、绘制流程、注意事项等方面进行阐述，以期为相关从业者提供参考。

一、园林施工图绘制的基本概念园林施工图绘制是指将园林设计师的构思以图纸的形式呈现出来，包括园林的平面图、立面图、剖面图等。

通过这些图纸，园林施工单位可以更加准确地了解设计师的意图，从而进行施工。

园林施工图绘制需要具备一定的建筑学、园林美学、植物学等相关知识，同时还需要掌握绘图软件的使用技巧。

二、园林施工图绘制的流程1、准备工作在进行园林施工图绘制之前，需要进行充分的准备工作。

需要了解园林设计师的设计理念和要求，明确设计目标。

需要收集相关的资料，包括地形、水文、气候等数据以及建筑、植物等相关信息。

需要制定详细的绘制计划，确定绘制的顺序和细节。

2、绘制初步设计图纸在准备工作完成后，开始绘制初步设计图纸。

主要包括总体规划图、地形设计图、植物配置图等。

在绘制过程中要注意对细节的处理，比如地形的起伏变化、植物的搭配等。

同时要结合实际情况进行设计，确保设计的可行性和实用性。

3、绘制施工图纸初步设计图纸完成后，需要将其转化为施工图纸。

施工图纸是园林施工单位进行施工的依据，因此在绘制时需要更加细致和准确。

要考虑到材料的选用、施工的工艺等方面，确保图纸的可行性和实用性。

4、审核和修改施工图纸完成后需要进行审核和修改。

主要对图纸的细节进行核对和完善，确保图纸的准确性和完整性。

同时要与园林施工单位进行沟通，确保施工过程中的细节问题得到妥善处理。

三、园林施工图绘制的注意事项1、准确性：园林施工图绘制要准确地反映设计师的意图和要求，避免出现误差和误解。

同时要与园林施工单位进行充分沟通，确保图纸的准确性和实用性。

2、细节处理：园林施工图绘制需要对细节进行处理，比如地形的高低起伏、植物的搭配等。

浅谈园林施工图园林施工图是园林设计的重要组成部分，它不仅反映了设计师的创意和思想，也指导着园林施工的过程。

本文将探讨园林施工图的基本知识和绘制技巧，希望对大家有所帮助。

一、园林施工图的基本概念园林施工图是指用图形符号和文字说明来表达园林设计意图的图纸。

它包括平面图、立面图、剖面图和效果图等，是园林施工的指导性文件。

二、园林施工图的设计原则园林施工图的设计应遵循安全、经济、美观、实用的原则。

具体来说，设计应符合国家相关法规和标准，确保施工安全；同时要合理使用材料和资源，降低成本；注重美观性，提高园林的观赏价值；还要考虑实用性，满足人们对园林的各种需求。

三、园林施工图的绘制流程和步骤园林施工图的绘制流程一般包括以下几个步骤：1、场地规划：确定场地的地形、地貌、植被和建筑物等要素，进行合理的布局和安排。

2、建筑构造：绘制园林中的建筑物、构筑物和设施等，包括其平、立、剖面图及结构形式等。

3、植物配置：根据场地的气候、土壤等条件，合理安排植物的种类、数量、种植方式和配置形式等。

4、硬质装饰：包括园路、景墙、花坛、水池等硬质景观的设计和绘制。

5、灯光设计：确定园林照明的方式、位置、颜色和照度等，绘制相应的灯光布置图。

四、园林施工图的技巧总结根据实际经验，以下是一些园林施工图的绘制技巧和注意事项：1、色彩搭配：注重色彩的协调和对比，根据设计原则选择合适的颜色搭配。

2、构图布局：合理运用构图法则，如统一、对称、均衡等，使图纸更具美观性。

3、细节处理：对图纸中的细节部分进行精细处理，如标注尺寸、材料说明等，确保信息的准确性。

4、图表展示：利用图表、效果图等形式来表达设计意图，提高图纸的可读性和说服力。

五、结论园林施工图作为园林设计的重要组成部分，对于园林作品的实现和品质有着至关重要的影响。

通过了解和掌握园林施工图的基本知识和绘制技巧，我们能够更好地理解设计师的创意和思想，推动园林施工的顺利进行，同时提高园林作品的品质和观赏价值。

园林施工图制图规范（一）录入设定1、绘图时可以以米为单位1:1录入，也可以毫米为单位1:1录入，但一般比较倾向于以毫米为单位1:1录入。

2、绘图过程中不能出现重复线、未闭合线，因为重复线容易引起出图是线宽设定的麻烦，而未闭合线则不利于后续工作中的铺装及色带等的填充。

3、绘图过程中不能旋转、移动图元，以免影响坐标设定，以及施工上的麻烦等。

必须旋转时，要在图中标明旋转原点及角度。

4、特殊符号的输入：键盘输入“%%p”，出现“±”符号，键盘输入“%%C”键，出现“φ”符号，键盘输入“%%d”键，出现“°”符号。

（二）图层及颜色设置1、很多人画图时不喜欢分图层，或即使分层，也是将大量图块留在0层，这不是一个好习惯，我们一定要习惯分层设定，分层保存图块的操作模式，同时不要在0层上保留任何图块。

2、使用尺寸标注过程中，软件会自动生成一个名为《Defpoints》的层，这个层默认不打印，不要将任何图块放在此层。

3、插入“图框”图块后，文件一般会生成名为《图框》的层（具体视原图块的分层命名而定），一般不要在这个图层上绘图，以方便我们随时自如的更换图框或更改图框大小，以及重新设定图框等。

4、很多人喜欢将屏幕改成白地黑字，已和现实吻合，但长时间盯着这样的屏幕不利于视力保护；也有很多人喜欢用白色（即255号色，White）来作为所有图块包括文字和标注的绘图颜色，这也不是一个好习惯，我们分不清究竟某个图块究竟是铺装呢还是绿地，因而影响工作效率，因此，除图框、文字、标注采用白色外，其它图块应分层设定颜色，但不要使用白色。

5、图元的颜色最好随图层进行编辑，一般不提倡直接给某个图元指定颜色。

但是，凡事也有例外，对于庭院或其它要求不是正规的小型工程，若是想骗骗甲方，不用出硫酸纸后晒蓝图，也不用直接出白图，而是出“彩图”，图做的花花绿绿的，特别是花灌木和色带，以及秋叶树木等，用其观赏期的花色或叶色来区分植物，颇受一些甲方欢迎；很多不正规的甲方单位还比较偏爱这种模式。

绿化工程施工图制作方法一、准备工作1. 收集相关资料在进行绿化工程施工图的制作之前，首先需要收集相关的设计方案、绘图规范、技术标准等资料，以便能够准确地理解设计意图和要求。

2. 确定图纸规格根据设计要求和施工实际需要，确定绿化工程施工图的图纸规格，包括图幅大小、比例尺等。

3. 确定绘图工具准备好各种绘图工具，如铅笔、橡皮擦、直尺、量尺、曲线尺、绘图板等。

4. 划分图纸根据设计要求和图纸规格，将图纸按比例尺划分为若干个小格子，以便于绘制。

二、绘图步骤1. 绘制轮廓线首先，在图纸上绘制出整个绿化工程的轮廓线，包括建筑物、树木、水池等主要构图元素的位置和形状。

可以用浓铅笔或钢笔进行粗略的勾画。

2. 绘制详细内容根据设计方案中的要求，逐步绘制出各个细节内容，如树木的种植位置、园路的走向、水池的形状等。

细节要尽量准确清晰，以便施工人员能够准确理解。

3. 标注文字说明在图纸上标注文字说明，包括树木的名称、高度、种植数量、施工要求等内容。

文字要简洁清晰，方便施工人员理解。

4. 绘制比例尺和图例在图纸的一侧或下方绘制比例尺和图例，以便施工人员能够根据比例尺进行测量，根据图例了解各种符号的含义。

5. 校对和修正在完成绘图后，及时进行校对和修正，确保绘图的准确性和完整性。

可以邀请设计师或相关专业人员进行审查，对不正确的地方进行修正。

三、绘图注意事项1. 绘图要准确在进行绿化工程施工图的绘制时，要尽可能准确地反映设计方案中的要求和细节，避免出现错误和遗漏。

2. 绘图要清晰绘图时要注意线条清晰、符号规范，文字清晰可读，以便施工人员能够准确理解和执行。

3. 绘图要规范绘图时要符合相关的绘图规范和标准，保证图纸的合理布局和统一风格。

综上所述，绿化工程施工图的制作方法包括准备工作、绘图步骤和注意事项等内容。

通过仔细的准备和精细的绘图过程，可以制作出符合设计要求、清晰明了的绿化工程施工图，为绿化工程的施工提供有效的指导和支持。

园林施工图纸绘制，掌握这五点就够了1、竖向施工图内容,用途和绘制要求:(一)内容与用途竖向施工图主要表示地形在竖直方向上的变化情况,为造园工程土方调配预算、地形改造的施工提供服务依据,是指导园林土方工程施工的技术性文件。

凹形施工图主要包括平面图、断面图和这种做法说明等。

(二)绘制要求1.平面图(1)图的比例尺为1:100~1:500。

(2)画等高线。

外观设计地形和原地形的高程用等高线将原表示,等高距为0.25--0.5m。

水池池底高程若用等高线圆周坦承,水面要标出最低、最高及常水位。

(3)标注高程。

标明建筑室内外和出人口、土(假)山山顶、水体驳岸岸顶、岸底的标高,道路的转折点、交汇处、变坡处应注明标高及纵坡坡度。

(4)画出排水方向、雨水口位置。

必要时可增加土方调配图,方格为2m×2m~l0m×10m,注明各方格交点云峰原塔顶标高、设计标高及填挖高度,并列出土方平衡表格。

2.断面图对于重点地区、下坡变化复杂地段可增加断面图。

并标明各关键部位的标高。

图的比例尺为1:20--1:50。

3.做法说明可用文字、图形对土质分析隋况、夯实程度、地形及客土的处理方法等演算法加以说明。

2、施工总平面图内容与用途,绘图要求:施工分布区总平面图表示用地区域范围的总体综合设计的内容,是个股表现工程总体布局的图样,是工程施工放线、土方工程及编制施工规划参照的依据。

(二)绘图要求(1)图的比例尺为1:100~1:500。

(2)应以详细尺寸或坐标网格标明各类建筑物、构筑物、地下管线的位置及外轮廓。

坐标网格一般为2m×2m--10m×10m,其方向尽量与测量坐标网格一致。

(3)图中要注明基准点、基准线。

伯德角要同时注明标高。

(4)注明道路、广场、台承、建筑物、河湖水面、山丘、绿地和古树根部的爱宕山,它们的衔接部分亦要做若干标注的标注。

3、园路、广场施工图内容与作用,绘图要求:(一)内容与作用园路、广场施工图是指导徽派道路和广场施工的技术性图样,它能够地反映园林路网和广场布局及广场、园路铺装的材料、施工方法和要求等。

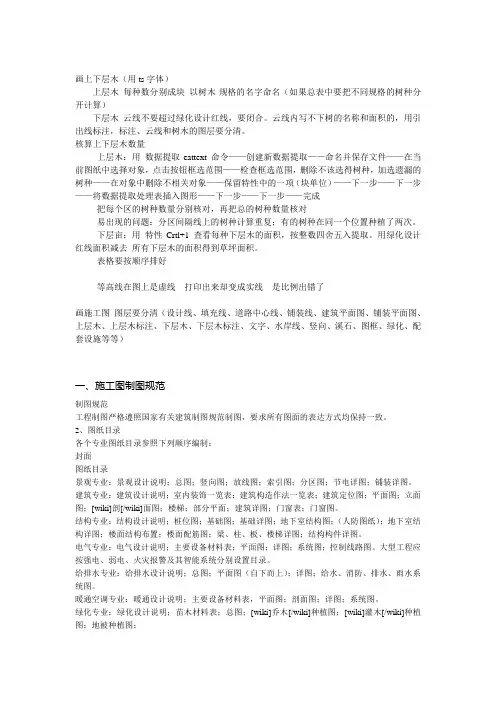

画上下层木（用ts字体）上层木每种数分别成块以树木-规格的名字命名（如果总表中要把不同规格的树种分开计算）下层木云线不要超过绿化设计红线，要闭合。

云线内写不下树的名称和面积的，用引出线标注，标注、云线和树木的图层要分清。

核算上下层木数量上层木：用数据提取eattext 命令——创建新数据提取——命名并保存文件——在当前图纸中选择对象，点击按钮框选范围——检查框选范围，删除不该选得树种，加选遗漏的树种——在对象中删除不相关对象——保留特性中的一项（块单位）——下一步——下一步——将数据提取处理表插入图形——下一步——下一步——完成把每个区的树种数量分别核对，再把总的树种数量核对易出现的问题：分区间隔线上的树种计算重复；有的树种在同一个位置种植了两次。

下层亩：用特性Crtl+1 查看每种下层木的面积，按整数四舍五入提取。

用绿化设计红线面积减去所有下层木的面积得到草坪面积。

表格要按顺序排好等高线在图上是虚线打印出来却变成实线是比例出错了画施工图图层要分清（设计线、填充线、道路中心线、铺装线、建筑平面图、铺装平面图、上层木、上层木标注、下层木、下层木标注、文字、水岸线、竖向、溪石、图框、绿化、配套设施等等）一、施工图制图规范制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。

建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
