园林绿化工程施工图图例

风景园林施工图说明景观施工图设计总说明一、工程概况1。

工程名称：XXXXX建设工程2. 建设地点：XXXXXX3。

建设单位：XXXXXXXX4. 工程内容：包括市民广场、中轴景观步道的铺装、园路、涌泉、园林建筑小品、绿化种植设计以及附属服务设施的配置等。

二、总则1。

设计依据:(1）建设单位提供的设计任务书（或委托书）。

(2)建设单位认可的景观设计方案。

（3）建设单位提供1：500地形图。

（4）建设单位提供的相关规划资料.（5）建设单位提供的设计区域周边市政道路资料。

（6）国家现行规范,规定与标准。

（7）《总图制图标准》GB/T50103-2010；《公园设计规范》CJJ48—92；《城市绿地设计规范》GB 50420—2007;《无障碍设计规范》GB50763—2012；《城市用地竖向规划规范》CJJ83—99；《建筑场地园林景观设计深度及图样》06SJ805；《风景园林图例图示标准》CJJ67—95；《园林绿化工程施工及验收规范》CJJ —2012；2、本工程采用甲方提供的北京坐标系和黄海高程。

本图中所指标高均为完成面标高(或尺寸)。

3、本工程图纸所注尺寸除总平面及标高以米（m)为单位外,其余均以毫米（mm）为单位。

4、本图须与道路、建筑、结构、绿化、给水排水、电气等有关专业图纸同时配合施工。

预先做好施工组织设计，在时间和空间上应有足够的计划安排。

5、所有材料须有国家或部、省、市认可的产品合格证，替代品必须得到有关部门批准方可使用。

6、施工应按设计图施工，如有改变,需征得设计单位及有关部门批准.7、所有外装饰材料色彩、质感需先做小样，经甲方及设计单位认可方可大面积施工,凡铺贴在水泥砂浆面上的石材其背面涂刷“石材处理剂"一道（市场成品）以防泛浆，污染石材面.8、地下管线应在绿化施工前铺设，功率在100W以上的灯具离植物的距离应大于1m.9、严禁施工现场拌制混凝土、砂浆，必须按规定使用预拌混凝土、砂浆.10、未详尽处施工应按国家及本地区现行有关施工规范进行施工.11、绿化种植按种植设计说明进行施工.三、施工要求1、基层做法：（1）所有的基础均应置于老土层以下。

第九章园林工程图--园林总平面图园林设计的五阶段1、任务书阶段2、基地调查和分析阶段3、方案设计阶段4、初步设计阶段5、施工图设计阶段方案设计阶段* 设计图纸：* 1、场地现状图* 2、总平面图* 3、功能分区图* 4、种植设计总平面图* 5、主要景点的大平面图* 6、主要景点的立面图或效果图* 7、设备管网与场地外线衔接的示意图或文字说明初步设计阶段* 设计图纸（园林景观专业）* 1、总平面图* 2、竖向布置图* 3、种植设计总平面图* 4、水景设计图* 5、铺装设计图* 6、园林景观建筑、小品设计图* 7、设备管网与场地外线衔接的示意图或文字说明施工图设计阶段* 设计图纸（园林景观专业）* 1、总平面图、平面分区图及分区放大平面图* 2、竖向布置图* 3、种植设计总平面图及种植详图* 4、水景设计图及详图* 5、铺装设计图及详图* 6、园林景观建筑、小品设计图及详图* 7、设备管网与场地外线衔接的示意图或文字说明园林工程图根据内容和作用的不同可分为：园林设计图：包括园林总平面图、竖向设计图、种植设计图。

园林施工图：建筑施工图：园林建筑施工图、假山工程图、园路工程图、驳岸工程图。

结构施工图设备施工图总平面图是园林总体规划设计图的简称，它表明了一个区域范围内园林总体规划设计的内容，反映了组成园林各个部分之间的平面关系及长宽尺寸，它是反映园林工程总体设计意图的主要图纸，也是绘制其它图纸及造园施工的依据。

第一节总平面图的内容总平面图是表现整个规划区域范围内各造园要素及周围环境的水平正投影图。

总平面图图纸上应反映出地形现状、山石水体、道路系统、植物的种植位置、建筑物位置、风景透视线、定点放线的依据等。

主要内容有：一、图名、图例。

二、规划用地区域现状及规划的范围。

二、对原有地形地貌等自然状况的改造和新的规划。

四、以详细尺寸或坐标网格标明山石、建筑物、道路、水系系统及地下或架空管线的位置和外轮廓，并注明其标高。

C J J园林绿化工程施工及验收规范集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]园林绿化工程施工及验收规范建设部 CJJ/T82-2012 2013年5月1日1 总则1.0.1 为加强园林绿化工程施工质量管理，规范工程施工技术，统一园林绿化工程施工质量检验、验收标准，确保工程质量，制定本规范。

1.0.2 本规范适用于公园绿地、防护绿地、附属绿地及其他绿地的新建、扩建、改建的各类园林绿化工程施工及质量验收。

1.0.3 园林绿化工程的施工及验收除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语2.0.1 栽培植planting soil理化性状良好，适宜于园林植物生长的土壤2.0.2 客土improved soil imported from other places 更换适合园林植物栽植的土壤2.0.3 地形造型terrain modeling一定的园林绿地范围内植物栽植地的起伏状况。

2.0.4 栽植穴、槽planting hole(slot)栽植植物挖掘的的坑穴。

坑穴为圆型或方形的称为栽植穴，长条形的称为栽植槽。

2.0.5 裸根苗木bare root seedlings挖掘时根部不带土或仅带护心土的苗木。

2.0.6 容器苗seedling in container将苗木种入软容器（软容器为可降解的材料）中，掩入土中常规养护，移植时连同软容器一起埋入土中。

2.0.7 分支点高度height of trunk乔木从地表面至树冠第一个分支点的高度。

2.0.8 胸径diameter at breast height乔木主干高度在1.3m处的树干直径。

2.0.9 地径ground diameter树木的树干贴近地面处的直径。

2.0.10茎密度stem density草坪单位面积内向上生长茎的数量。

设施空间绿化greening space of construction in urban建筑物、地下构筑物的顶面、壁面及围栏等处的绿化。

景观施工图制图规范一、总则施工图的设计文件要完整，内容、深度要符合要求，文字、图纸要准确清晰，整个文件要经过严格校审，避免“错、漏、碰、缺”。

1、工作目标1.1规范化——有效提高设计的工作质量。

1.2标准化-—提高设计的工作效率。

1。

3网络化——便于网络上规范化管理和成果的共享。

2、工作范围本规范是依据建筑CAD制图的统一规则，景观工程施工图设计流程，适用于我公司景观工程及相关领域中的CAD制图。

3、工作风格3。

1本标准为形成景观专业CAD绘图表达的风格的统一.3.2设计人员应在日常的工作当中,可以总结一套自己熟练掌握的方式.但CAD制图的表达应清晰、完整、统一。

图纸由多人绘制时，须由项目负责人在前期提供必要的资料，提出统一的绘制标准、施工工艺、文本格式、表达方式等.二、制图规范与作图软件设置1、图纸分各专业编号方式如下:（XX=01,02…）1.1图纸封面、1。

2目录、1。

3景观设计总说明:L—SM—XX1。

4总图(L—ZT—XX）:总平面、竖向/排水图、尺寸定位图、坐标定位图,方格网定位图,铺装索引图、施工总索引图、及景点设施布置图等1.5详图(L-YS—XX）：节点详图,道路铺装详图、水景详图、景观建筑详图、小品详图等1。

6绿化（L—LS—XX)：种植设计说明、苗木表、乔灌木种植平面图、地被种植平面图、种植网格放线图等1。

7水施（L-SS—XX）:喷灌设计说明、喷泉系统图、喷灌平面图、喷灌系统图、喷泉喷灌节点等1。

8电气（L—DS—XX）:电气设计说明、电照系统图、电照平面图、背景音乐系统图、背景音乐平面图、电气施工节点等备注:各专业的设计文件应经严格校审、签字后，方可出图及整理归档。

2、图纸深度施工图设计应根据已通过的方案设计文件、初步设计文件及设计合同书中的有关内容进行编制。

设计深度应满足以下要求：2。

1 能据以编制施工图预算；2。

2 能据以安排材料、设备订货及非标准材料的加工；2。

3 能据以进行施工和安装；2.4 能据以进行工程验收;在设计中应因地制宜地积极推广和正确选用国家、行业和地方的建筑标准设计,并在设计文件的设计说明中说明图集名称和页次.关于设计说明书和图纸应表达的内容、深度等要求,是考虑对园林景观工程通用而编制的。

施工图园建专业出图标准一、图框、字体、线型、比例1.图框：(1)图幅一般总平面图宜用A1的图幅，详图宜用A2的图幅，当不能完全表达时可用A0的图幅以及A0~A2长边加长图幅：A0+、A1+、A1++、A2+ 。

一套图的图纸规格尽量统一，一般情况应不超过两种。

(2) 图签①版次：各专业禁止随意改变版次，在项目有重大变化而引起的各专业一起更改时，由项目经理报计划部进行再版的出图。

单个专业的出图修改必须以变更的形式出图，版次编排顺序为“第一版”“第二版”等。

②签字栏a.签字区应包含实名列和签名列，实名列应为电脑打印，签名列应为本人手写。

b.签字的顺序依次为“绘图→设计→校对→项目经理→审核→专业负责→项目总负责”。

一般情况下签字栏都应签满。

c.校对与审核：无设计人员签名（电脑打印）、与无校对记录的图纸审核人员应不予审核。

设计人员完成图后必须先自校，然后项目经理安排在组内自校，完后由施工图部项目经理校对，再交审核人员审核。

校对与审核人员对图纸的校审侧重点与职责不同，各负其责。

③会签栏a.会签栏应包含实名列和签名列，实名列应为电脑打印，签名列应为本人手写。

b.会签栏是保护设计者本人图纸不出错误的重要依据，凡是其他专业供给的地形、图形、道路、竖向建筑、结构、水电等条件；本人在其上做设计应履行会签。

(3)其它①业主、工程名称：必须按各项目项目管理卡填写②子项名称：由施工图项目经理编制子项名称。

图纸名称：设计人员根据实际情况填写图纸名称。

③设计阶段：方案图、扩初图、施工图④图别：园建（园建施工图，代码：YJ）、绿施（绿化施工图，代码LS）、结施(结构施工图，代码：JS）)、水施（给排水施工图，代码：SS）、电施（电气施工图，代码：DS）。

⑤图号：另详图纸目录⑥日期：应精确到月份。

如2012.01⑦项目编号:由计划部统一编制各项工程的工程编号。

例如图签的“工程名称”是：中山远洋A11地块，对应的工程编号10122.字体①图名：字体为黑体,字高=6.0，景点名：字体黑体，字高=4.0②标注字体样式: HZTXT(含:标高、尺寸、等高线)：字体hztxt_e.shx，大字体hztxt.shx。

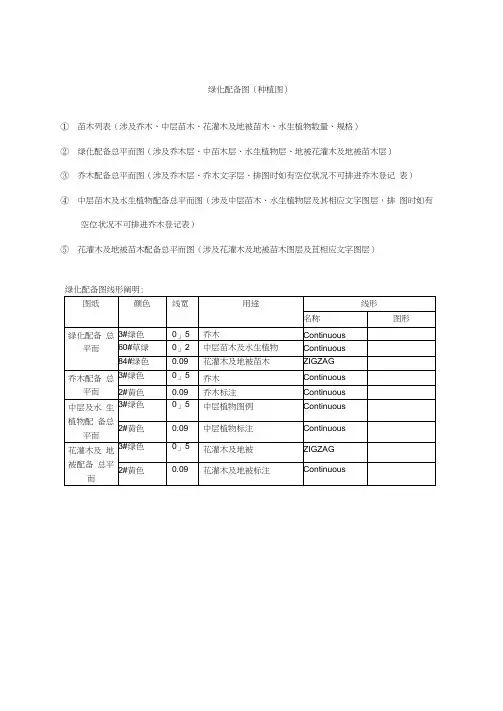

绿化配备图（种植图）①苗木列表（涉及乔木、中层苗木、花灌木及地被苗木、水生植物数量、规格）②绿化配备总平而图（涉及乔木层、中苗木层、水生植物层、地被花灌木及地被苗木层）③乔木配备总平而图（涉及乔木层、乔木文字层、排图时如有空位状况不可排进乔木登记表）④中层苗木及水生植物配备总平而图（涉及中层苗木、水生植物层及其相应文字图层，排图时如有空位状况不可排进乔木登记表）⑤花灌木及地被苗木配备总平而图（涉及花灌木及地被苗木图层及苴相应文字图层）一、封而:1. 项目名称（美域新城二期园林景观施工图设计）2. 开发商（甲方公司）爼称：珠海远大美域3. 设计方（我司）需称：深圳雅而菲空间美术设计有限公司4. 项目完毕日期：.9.275. 总平（浅灰色）作底二、目录三、设计阐明四、原则做法（在项目所涉及到做法前打勾）五、YS001总平面（比例按照总平面积大小泄）1. 建筑及周边关系总平面图、楼层及一层标高、楼板轮廉线2. 园林设计总平而-铺装轮解线，隐蔽式消防车道界线，园建小品顶视图，等高线，重要道路园林排水口，重要乔木3. 标注：重要标高、立位点、斜律、排水方向（道路、广场）4. 文字标注：景园名称（标注在图中）、景点名称（标注线引出）5. 图例（制表）：标髙（路面、水景）、泄位、斜律、排水方向、排水口、楼板轮廓线、隐蔽消防车道界线、等髙线、乔木、景园名称、景点需称六、YS002索引总平而图依照方案文化分区划分索引区域，用索引线画出标注区域文化名称（景园统称）。

七、YS002-1景园需称索引详图细化上级索引（索引总平而图）划分景园划称平而区域（在YS002基本上）用索引线标注下级区域名称及所含详图页码。

八、YS003竖向总平而图（在总平面基本上细化）YS003标髙、斜率等髙线及英中心高点与底点，排水方向（道路、广场）（省略细节）（路而、水景）九、YS003-1景园纪称竖向详图（依照索引总平面图分块做）YS003-1详细标注出所有标高、斜率等髙线每个标高、排水方向（路而、水体、驳岸）十、YS004左位总平而图1. 在总平而图基本上去掉等高线、乔木、标注（园林、文字标、除泄位以外）2. 细化总平而图上建位，标注岀道路、广场、水岸线重要泄位点十一、YS004-1景园左位详图在泄位总平而图基本上，泄出详细道路、广场、水岸线、小品园建定位点十二、YS005铺装总平而图标注出而积较大铺装材料名称规格十三、YS005-1景园铺装索引详图将景园中所有铺装分块用索引线画岀，标注出各块详图号页码十四、YS005-2铺装详图1. 铺装每块详图上标注详细尺寸，引线引出材料爼称规格，并按比例及材料原有规格填充铺装样式2. 每张详图制作物料表，涉及：材料图例，相应爼称、规格、工程量（异形切割材料要单独画岀大样及工程量）线型阐明：1、总平而，索引，铺装，竖向图线形1、描图需按规窪区别线颜色.量取整数尺寸，不得依照线描图随意描绘。

项目3——任务2竖向设计图的绘制(精)项目三园林景观设计施工图绘制任务2 绘制竖向设计图如图4-2图4-1【学习领域】1．园林设计平面图中各造园要素水平投影的绘制方法。

2．园林设计平面图尺寸标注方法3．园林设计平面图指北针、风玫瑰图等符号绘制。

4．编制图例表5．注写图名及比例尺等。

6．园林景观设计总平面图的绘制步骤。

【工作领域】1．实际园林设计平面图绘图环境的设置。

2．模板文件的使用。

3．园林图例及符号的熟练绘制或调用。

4．能够编写园林设计平面图的图例表。

5．正确注写园林平面图的图名及比例尺。

6．能够绘制园林设计平面图。

【行动领域】1．园林设计总平面图的正确表达。

★知识讲解1．园林设计总平面图中各造园要素的表达方法园林设计总平面图中造园要素主要有地形、山石、水体、园林建筑与小品、植物。

由于园林设计平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形状表达于图纸上，而是采用一些经国家统一制定的或约定俗成的简单而形象的图例来表达。

2.1地形地形是造园的基础，是园林的骨架。

是在一定范围内包括岩石、地貌、气候、水文、动植物等要素的自然综合体。

在造园过程中，对地形进行适当的处理，可以更加合理地安排景观要素，形成更为丰富多变的层次感。

其表现形式上有平地（广场、建筑用地等）、坡地（跳台、瀑布、梯步道路、微地形的树林草地等）、台地（不同高程的平台）、掇山、置石等。

除掇山、置石外，地形的高低变化及其分布情况通常用等高线表示。

设计地形等高线用细实线绘制，原地形等高线用细虚线绘制，设计总平面图中等高线可以不注高程。

2.2园林建筑及小品在大比例图纸中，对有门窗的建筑，可采用通过窗台以上部位的水平剖面图来表示，对没有门窗的建筑，采用通过支撑柱部位的水平剖面图来表示，用粗实线画出断面轮廓，用中实线画出其它可见轮廓，此外，也可采用屋顶平面图来表示(仅适用于坡屋顶和曲面屋顶)，用粗实线画出外轮廓，用细实线画出屋面。

对花坛、花架等建筑小品用细实线画出投影轮廓；在小比例图纸中(1：10000以上)，只需用粗实线画出水平投影外轮廓线，建筑小品可不画。

园林工程施工图样符号一、线型符号1.粗实线型符号常用于表示建筑物的轮廓、基地墙、墙、平台等。

2.细实线型符号常用于表示阐明的建筑物的结构细节，如窗、门、楼梯等。

3.虚线型符号用于表示建筑物的隐含构架如梁、柱、隔断、天花板等。

4.波浪线型符号用于表示天空、水面等自然元素。

5.双实线型符号用于表示种植区域的界限。

6.箭头线型符号用于表示水的流向、施工顺序等。

7.点线型符号用于表示轴线、尺寸线等。

二、填充符号1.实体填充符号用于表示地面铺装、围墙等。

2.格子填充符号用于表示植被、种植区域等。

3.线条填充符号用于表示水面、河道等。

4.点填充符号用于表示地面铺装、砾石等。

5.斜线填充符号用于表示草坪、绿化带等。

6.波浪填充符号用于表示水面。

7.土地填充符号用于表示土地类型、土地高度等。

三、图形符号1.矩形符号用于表示建筑物、种植区域等。

2.圆形符号用于表示树木、灯杆等。

3.三角形符号用于表示标志、警示等。

4.箭头符号用于表示流向，指引方向等。

5.波浪符号用于表示水面、水流等。

6.字母符号用于标注各个区域的名称。

7.数字符号用于标注各个区域的尺寸大小。

以上是园林工程施工图常用的符号类型，设计师必须熟练掌握这些符号的使用方法，才能设计出清晰明了的园林工程施工图。

通过合理运用符号，设计师可以有效地表达设计意图，为施工人员提供参考，确保设计方案的顺利实施。

在园林工程设计中，符号的选择和应用是设计师需要掌握的重要技能之一。

只有在掌握了符号的使用方法和意义后，设计师才能够设计出清晰、准确、易于理解的园林工程施工图，提高设计效率，确保设计质量。

因此，对于园林工程设计师来说，熟悉各种符号的含义和使用方法是非常重要的。

园林施工图该图纸包含：总平面定位图总平面布置图绿化总平面图壁泉水池平面图壁泉水池立面图中心广场（绿地）平面图花池组合平面图主入口及儿童游戏场平面图花架顶平面住宅入户庭院平面图以及节点详图某街头绿地景观设计全套施工图纸包括：总平面图弧型水池墙面展开装饰框大样园路铺砖旱池大样旱池铺地大样柱顶立面大样柱顶平面大样观赏花坛大样临江平台大样人行道铺装剖面大样花坛大样石墙立面栏杆大样石墙基础花饰大样拦杆-1展开大样配筋、剖面及大样图等某中心绿地景观及绿化设计图包括：中心绿地绿化平面布置图绿荫广场铺地详图平面布置图灯光及水池平面布置图屋顶花园绿化平面布置图入口广场平面图凉亭详图入口广场东立面太极广场平面图小广场及木板道详图中心绿地局部铺地详图中心绿地局部铺地详图等园建目录园建总说明总平面及竖向标高图定位网格图(看需要)铺装总平面图景观大样索引图剖面图(景点侧视图)各景观大样图.水目录给排水总说明给排水总平面图给排水水景大样索引图各水景给排水图(平面图,系统图,材料表) 3.电气目录电气总说明配电总平面图系统图材料表4.绿化目录绿化总平面图(包括苗木表)绿化定位图(网格图)景点局部绿化图(注;看需要)1.园林设计图纸是园林设计设计人员掌握园林艺术理论、设计原理、有关工程技术及制图基本知识的基础上综合运用建筑、山石、水体、道路和植物等造园要素，经过艺术构思和合理布局所绘制的专业图纸。
