设计作业：楼梯构造设计
依下列条件和要求，设计某住宅的钢筋混凝土平行双跑楼梯。
1. 设计条件
该住宅为三层，层高为2.9m，楼梯间平面与剖面见示意图。底层设有住宅出入口，楼梯间四壁
均系承重结构并具防火能力。室内外高差为450mm。
2. 设计要求
（1） 根据以上条件，设计楼梯段宽度、长度、踏步数及其高、宽尺寸。
（2） 确定休息平台宽度。
（3） 经济合理地选择结构支撑方式。
（4） 设计栏杆形式与尺寸
3. 图纸要求
（1） 用一张2号图纸绘制楼梯间顶层、二层、底层平面图和剖面图，比例1：50.
（2） 绘制2～3个节点大样图，比例1：10，反映楼梯各细部构造（包括踏步、栏杆、扶手等）。
（3） 简要说明所设计方案及其构造作法特点。
（4） 采用铅笔完成，要求字迹工整、布图匀称，所有线条、材料图例等均应符合制图统一规
定要求。
4. 几点提示
（1） 楼梯选现浇。楼梯段结构形式可选板式，亦可选梁板式。
（2） 栏杆形式不限。
（3） 底层出入口处地坪亦与室外有高差，门上须设雨蓬。
（4） 楼梯间外墙可开窗，亦可作预制花格。
（5） 平面图中均以各层地面为准表示楼梯上、下，并于楼梯一边绘剖切线。
（6） 所有未提到部分均由学生自定。
5. 主要参考资料
（1） 建筑设计资料集（第3集）
（2） 建筑楼梯模数协调标准（GBJ101-87）
（3） 各地方统一标准图集
楼梯构造设计指导书
(一) 确定楼梯的主要尺寸
1．踏步尺寸和踏步数量
(1) 根据建筑物的性质和楼梯的使用要求，确定楼梯的踏步尺寸（见教材P213页表9.2）。
通常公共建筑楼梯的踏步尺寸(适宜范围)为：踏步宽度280—300mm；踏步高度150—160mm。
可先选定踏步宽度，踏步宽度应采用1／5M的整数倍数，由经验公式b十2h=600mm(b为踏步
宽度，h为踏步高度)可求得踏步高度，各级踏步尺寸应相同。
(2) 根据建筑物的层高和初步确定的楼梯踏步高度计算楼梯各层的踏步数量，即踏步数量
N=层高H／踏步高度h。若得出的踏步数量不是整数，可调整踏步高度。为使构件统一，以便
减化结构和施工，平行双跑楼梯各层的踏步数量宜取偶数。
2．梯段尺寸
(1) 根据楼梯间的开间和楼梯形式，确定梯段宽度，即梯段宽度=(楼梯间净宽—梯井宽)
／2，梯段宽度应采用1M或1／2M的整数倍数。
(2) 确定各梯段的踏步数量。对平行双跑楼梯，通常各梯段的踏步数量为各层踏步数 量
的一半，因底层中间平台下做通道，为满足平台净高要求(平台净高≥2000mm)，需调整底层两
个梯段的踏步数量。

(3) 根据踏步尺寸和各梯段的踏步数量，确定梯段长度和梯段高度。即梯段长度：(该
梯段的踏步数量—1)×踏步宽度，梯段高度=该梯段的踏步数量×踏步高度。
3．平台深度和栏杆扶手高度
(1) 平台深度不应小于梯段宽度。
(2) 栏杆扶手高度不应小于900m。
(二) 确定楼梯的结构形式和构造方案
1．现浇整体式钢筋混凝土楼梯
根据梯段跨度按结构要求，确定楼梯的结构形式。当梯段跨度不大时(一般不超过3m)，可
采用板式梯段（如教材P218页图9.18），当梯段跨度或荷载较大时，宜采用粱式楼梯（如教
材P219页图9.19）。若选用梁式楼梯，应确定梯粱的布置形式。
2．预制装配式钢筋混凝土楼梯选择楼梯预制构件的形式，通常采用小型构件或中型构件。
(1) 小型构件装配式楼梯：选择预制踏步的断面形式，确定预制踏步的支承方式。
① 梁承式：根据预制踏步的断面形式。确定梯梁形式。根据平台板的布置方式选择平台
板的断面形式。按梯梁的搁置和平台板的布罩方式确定平台梁的断面形式，平台梁常用L形或
有缺口(缺口处为L形断面，以便搁置梯梁)的矩形断面，应注意梯梁在平台梁上的搁 置构造，
以及底层第一跑梯段的下端在基础或基础梁上的搁置构造。
② 墙承式和悬挑式：通常适用于L形或一字形预制踏步。这两种文承方式的楼梯不需要
设梯梁和平台梁，应对预制踏步和平台板的断面形式进行选择，并注意平台板和预制踏步连接
处的构造。对于墙承式平行双跑楼梯，需在楼梯间中部设墙。
(2) 中型构件装配式楼梯：根据梯段跨度和荷载大小确定梯段的结构形式，根据梯段的搁
置和预制、吊装能力，确定预制平台板和平台梁的形式。注意梯段在平台粱上的搁置，以及底
层第一跑梯段下端在基础或基础梁上的搁置构造。
(3) 选择栏杆扶手的形式和入口处雨篷的形式，确定室内外台阶或坡道、地坪层、楼板层
等的构造做法。

(三) 绘制楼梯平面图和剖面图
根据楼梯尺寸和结构、构造方案，绘制楼梯平面图和剖面图。绘图时应注意以下几点：
(1) 栏杆扶手在平台转弯处的高差处理。
(2) 楼地层、室外台阶或坡道、雨篷等只画出，不标注做法和尺寸。
(3) 楼梯上行和下行指示线是以各层楼面(或地面)标高为基准进行标注的，所标注的踏步
数量分别为上行楼层和下行楼层的楼梯踏步数量。

(四) 楼梯细部构造
选择有代表性的构造节点进行楼梯细部设计，如栏杆与梯段的连接、栏杆与扶手的连接、
顶层水平栏杆扶手与墙的连接、踏面防滑处理等。

合集下载

楼梯构造设计讲解

楼梯构造设计讲解


（3）楼梯栏杆和踏步大样图
栏杆和踏步的断面形式、材料、做法与具体尺寸 (与详图无关的连续部分可用折断线断开)。
索引符号与详图符号应配合使用，全图按建筑制 图标准执行。
四、设计指导
(一)确定楼梯的主要尺寸 1．踏步尺寸和踏步数量 (1)根据建筑物的性质和楼梯的使用要求，确定楼
梯踏步的宽度b和高度h。 通常住宅建筑楼梯的踏步尺寸为：
（2）楼梯剖面大样图
剖视方向应与首层平面图上的剖切符号相符。
梯段的断面形式、栏杆、扶手的形式、墙、柱、 楼板和楼地面、顶棚、台阶、室内外地面构造、 首层基础梁、顶层在栏板扶手以上用折断线省略。 楼梯入口、入口与第一梯段口的联接；标注各层 的楼面标高、中间平面标高、楼板厚度，标注竖 向尺寸，图中材料应按图例规定画出，粉刷装饰 线也应划出。
阶段设计练习二：楼梯设计
建筑技术科学研究所
一、设计目的
通过本作业，掌握常用楼梯的尺度以及构造，锻 炼和培养绘制和识读楼梯建筑施工图的能力。
二、设计条件
1、楼梯为一幢三层砖混结构单元式住宅建筑的板 式双跑楼梯。
2、层高均为2.8m，楼梯间的进深为5.1 m ，开间 为2.7m，墙厚为240mm，室内外高差为700mm。 楼梯的形式、级数、踏面与踢面的尺寸、栏杆形 式等自定。楼梯间设住宅出入口。
(2)确定各梯段的踏步数量。 对平行双跑楼梯，通常各梯段的踏步数量为各层
踏步数量的一半，因底层中间平台下做通道，为 满足平台净高要求(平台净高≥2000mm)，需调整 底层两个梯段的踏步数量。
(3)根据踏步尺寸和各梯段的踏步数量，确定梯段 长度和梯段高度。
梯段长度=(该梯段的踏步数量－1)×踏步宽度 L=（n-1）×b L —梯段长度
H —层高

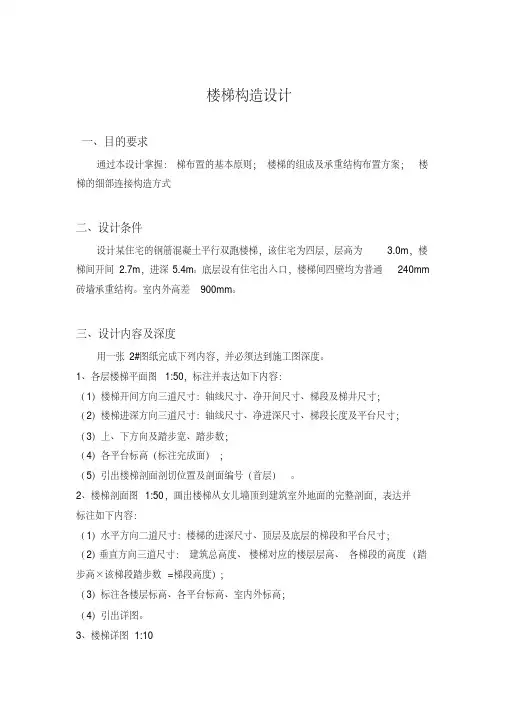

楼梯构造设计2

楼梯构造设计2

楼梯构造设计一、目的要求通过本设计掌握：梯布置的基本原则；楼梯的组成及承重结构布置方案；楼梯的细部连接构造方式二、设计条件设计某住宅的钢筋混凝土平行双跑楼梯，该住宅为四层，层高为 3.0m，楼梯间开间2.7m，进深5.4m。

底层设有住宅出入口，楼梯间四壁均为普通240mm 砖墙承重结构。

室内外高差900mm。

三、设计内容及深度用一张2#图纸完成下列内容，并必须达到施工图深度。

1、各层楼梯平面图1:50，标注并表达如下内容：（1）楼梯开间方向三道尺寸：轴线尺寸、净开间尺寸、梯段及梯井尺寸；（2）楼梯进深方向三道尺寸：轴线尺寸、净进深尺寸、梯段长度及平台尺寸；（3）上、下方向及踏步宽、踏步数；（4）各平台标高（标注完成面）；（5）引出楼梯剖面剖切位置及剖面编号（首层）。

2、楼梯剖面图1:50，画出楼梯从女儿墙顶到建筑室外地面的完整剖面，表达并标注如下内容：（1）水平方向二道尺寸：楼梯的进深尺寸、顶层及底层的梯段和平台尺寸；（2）垂直方向三道尺寸：建筑总高度、楼梯对应的楼层层高、各梯段的高度（踏步高×该梯段踏步数=梯段高度）；（3）标注各楼层标高、各平台标高、室内外标高；（4）引出详图。

3、楼梯详图1:10设计楼梯的连接构造及细部装修，选择典型部位进行详图设计，要求详图能基本表达设计意图，并具有可操作性。

按图例表示详图的构造层次、材料类型、尺度、连接方式并标注。

详图应清楚表达以下部位的做法：（1）栏杆细部构造及装修做法；（2）梯段板与平台梁位置关系及连接方式；（3）梯斜梁与踏步板位置关系及连接方式；（4）梯斜梁与平台梁等处的位置关系及连接方式。

四、参考图集1.楼梯预制构件（平台梁、梯段）的形式和尺寸，参见图平台梁、梯段参考尺寸。

2.平台板的形式和尺寸，参见图预制楼板、大梁、过梁参考尺寸。

《建筑构造》楼梯设计

《建筑构造》楼梯设计

《建筑构造》楼梯设计
《建筑构造》楼梯设计
目的要求：
掌握楼梯方案选择和构造设计的主要内容，培养绘制楼梯设计施工图的能力。

设计条件：
某三层高住宅，楼梯间尺寸2700×5400，层高3000。

底层设有该住宅入口，楼梯间四壁为普通240mm砖墙承重结构，室内外高差1000mm.
设计要求：
1．楼梯结构形式为装配式钢筋混凝土板式或梁承式楼梯。

2．根据以上条件，设计楼梯梯段形式、宽度、长度、踏步数及其高和宽尺寸。

3. 确定各平台宽度。

4. 设计栏杆形式及尺寸。

图纸内容及深度：
用3号图一张以铅笔(绘图纸)完成
1、楼梯各层平面图：底层、标准层、顶层，比例1:30
具体内容要求如下：
尺寸标注:
进深：第一道：底层平台净宽，底层梯段长（步数x步宽）。

(底层梯段长度在底层平面图上画不全，可用虚线表示)。

顶层平台宽，顶层梯段长（步数x步宽）。

第二道：进深轴线尺寸及轴线号。

开间：梯段宽、梯井宽、开间尺寸。

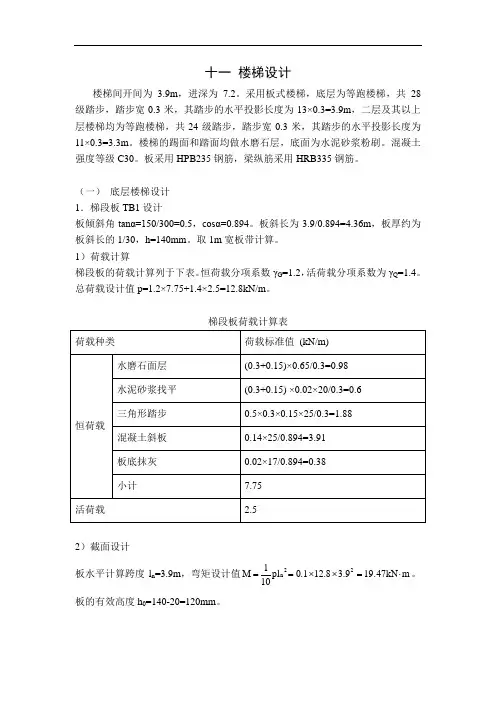

楼梯设计设计说明书
