楼梯构造设计作业

三、简答题1、建筑构造的设计原则有哪些？答：1）满足建筑使用功能的要求；2）确保结构安全；3）适应建筑工业化和建筑施工的需要；4）注重社会、经济和环境效益；5）注重美观。

2、建筑(jiànzhù)剖面图指的是什么，其有何用途？答：建筑剖面图是用一假想的垂直剖切面将房屋剖开，移去观察(guānchá)与剖切平面之间的房屋部分，作出剩余部分的房屋的正投影图，简称剖面图。

建筑剖面图主要表示房屋的内部结构、分层情况、各层高度、楼面和地面的构造以及各配件在垂直方向上的相互关系等内容。

在施工中，可作为进行分层、砌筑内墙、铺设楼板和屋面板以及内装修等工作的依据，是与平、立面图相互配合的不可缺少的重要(zhòngy ào)图样之一。

3、特级工程和一级工程各有何主要特征？答：特级：1）列为国家重点项目或以国际性活动为主的特高级大型公共建筑；2）有全国性历史意义或技术要求特别复杂的中小型公共建筑；3）30层以上建筑；4）高大空间有声、光等特殊要求的建筑物。

一级：1）高级大型公共建筑；2）有地区性历史意义或技术要求复杂的中、小型(xiǎoxíng)公共建筑；3）16层以上、29层以下或超过50m高的公共建筑(ɡōnɡɡònɡ jiàn zh ù)。

4、建筑立面色彩处理时，应注意哪些问题？答：1）色彩处理要注意统一与变化，并掌握好尺度。

2）色彩运用应符合建筑性格。

3）色彩运用要与环境有机结合，既要与周围相邻建筑、环境气氛相协调，又要适应各地的气候条件与文化背景。

5、地基与基础的设计有哪些要求？答：1）地基应具有足够的承载能力和均匀程度。

2）基础应具有足够的强度和耐久性。

3）经济技术要求。

四、构造图示题1、绘图说明民用建筑中承重内、外墙处的定位轴线的位置。

房屋建筑学
空花式
房屋建筑学
栏板式
栏板材料常采用砖、钢丝网水泥抹灰、钢筋混凝土等。
房屋建筑学
栏板式
栏板材料常采用砖、钢丝 网水泥抹灰、钢筋混凝土
房屋建筑学
5.3 台阶、坡道和无障碍设计 5.3.1 台阶和坡道
台阶处于室外，踏步宽度比楼梯大一些。其踏步高 一般在100～150mm左右，踏步宽在300～400mm左右。
房屋建筑学ห้องสมุดไป่ตู้
一层平台下净空高度为 1.5m-0.3m（平台梁高）= 1.2m
不符合净空要求(H≥2000mm)。通常可采取 几种方法解决这个问题，
本设计采用方法(3)，底层做长短跑，即第一 跑增加两个踏步，此时中间平台标高 1.8m ，梁 下 1.5m ，同时局部降低地坪500mm（使室内外高 差有100mm，以免雨水流入室内），此时一层中 间平台下净空为： 1.8m +0.5m- 0.3m=2.0m，符合要求。
b=300mm,高h=150mm。
房屋建筑学
4.计算每层级数N： 3000÷150=20级
5.确定楼梯形式： 采用平行双跑式，每跑踏步数为10级。
6.确定平台的宽度（≥梯段宽）和标高： 平台宽度： D=1.1m 平台标高：取平台位于上下层的中间（两梯跑 级数相等），则一层中间平台标高 1.5m ，二层 中间平台标高 4.5m 。
房屋建筑学
房屋建筑学
栏杆与楼梯段的连接方式： 栏杆与楼梯段上的预埋件焊接 栏杆插入楼梯段上的预留洞中，用细石混凝土、
水泥砂浆或螺栓固定 在踏步侧面预留孔洞或预埋铁件进行连接
房屋建筑学
栏杆构造
空花式、栏板式、混合式等类型
空 花 式

建筑构造楼梯设计作业1. 引言楼梯是建筑中不可或缺的重要组成部分，它连接了不同楼层，使人们可以方便地在建筑物内上下移动。

本文将介绍建筑构造楼梯的设计作业，包括楼梯的类型、构造原理、材料选择和安全考虑等方面。

2. 楼梯的类型根据形式和功能的不同，楼梯可以分为直线楼梯、弯道楼梯、螺旋楼梯等多种类型。

在设计作业中，需要根据建筑物的具体情况选择合适的楼梯类型。

2.1 直线楼梯直线楼梯是最常见的一种楼梯类型，它简单直接，易于设计和施工。

直线楼梯通常由一系列平行于地面的踏步组成，两侧有扶手或护栏提供支撑。

2.2 弯道楼梯弯道楼梯是一种曲线形状的楼梯，可以根据需要进行弧度调整。

它更加美观和独特，适用于较大空间的建筑。

2.3 螺旋楼梯螺旋楼梯是一种以中心轴为支点旋转的楼梯，它可以节省空间并增加建筑物的设计感。

螺旋楼梯的设计需要考虑踏步的形状和尺寸，以及扶手的位置和高度。

3. 楼梯的构造原理楼梯的构造原理基于力学和结构工程学的知识，主要包括以下几个方面：3.1 荷载分析在设计楼梯时，需要考虑楼梯上行人员产生的荷载。

根据相关规范和标准，可以计算出每个踏步所承受的荷载，并根据这些数据确定踏步和扶手的尺寸。

3.2 结构设计楼梯的结构设计需要考虑力学平衡和稳定性。

合理选择材料、尺寸和连接方式，确保楼梯在使用过程中不会发生变形或损坏。

3.3 施工工艺楼梯的施工过程也是设计作业中需要考虑的重要内容。

施工工艺应符合相关规范和标准，确保楼梯的质量和安全性。

4. 楼梯的材料选择楼梯的材料选择对于楼梯的外观、耐久性和安全性都有重要影响。

常见的楼梯材料包括木材、金属、玻璃等。

4.1 木材木材是一种常用的楼梯材料，它具有自然美观和舒适的触感。

在选择木材时，需要考虑其强度、稳定性和防火性能。

4.2 金属金属楼梯通常使用钢铁或铝合金等金属材料制成，它们具有较高的强度和耐久性。

金属楼梯可以通过喷涂或镀锌等表面处理方式来增加其防腐蚀性能。

4.3 玻璃玻璃楼梯是一种现代化设计风格的选择，它可以增加建筑物的透明感和光线传递效果。

• 在每一梯段处画有一长箭头，并注写“上” 或“下”字样和步级数，表明从该层楼(地) 面往上或住下走多少步级可到达上(或下)一 层的楼(地)面； • 用轴线编号标明楼梯间在建筑平面图中的位 置； • 尺寸标注：注明轴线尺寸(楼梯间开间和进 深)，标注楼梯段宽度尺寸、平台尺寸、梯段 的水平投影长度和地面、平台面的标高； • 通常把梯段长度尺寸与踏面数、踏面宽的尺 寸合并写在一起，即梯段的水平投影长度等 于踏面宽×踏面数(踏面数比踏步数少一) ； • 底层平面图上应标注楼梯剖面图的剖切位置 符号。
＠由于需要现场支模，模板耗费较大，施工周 期较长； ＠抽孔困难，不宜做成空心构件，所以混凝土 用量和自重较大。
一、板式楼梯
特点：结构简单，底面平整，便于装修，但自 重大，材料消耗多，适用于楼梯荷载较小的住 宅建筑等。
二、梁板式楼梯
＠梯斜梁上翻，置于板上，称为暗步。 特点：＠阻止垃圾或灰尘从梯井中落下；
（2）墙承式楼梯
（3）悬臂式楼梯
二、中型构件装配式楼梯
• 构件分解：梯段+平台板（包括平台梁） 1 预制梯段 按结构形式的不同，预制梯段分为板式 和梁板式两种 （1）板式梯段
（2）梁板式梯段
梁板式和板式各如何传力？
2 平台梁
3 平台板
三、大型构件装配式楼梯
• 把楼梯段与平台预制成一个大型构件， 然后进行安装。 • 按结构形式不同分为： 板式 梁板式
五、楼梯尺寸
1 踏步尺寸及梯段坡度 影响因素
→人行步 距；
→人流量 的大小。
注：住宅楼梯踏步宽不小于260mm，高不大于 175mm。
楼梯的坡度一般在200—450之间，楼梯梯段 的最大坡度不宜超过380；当坡度小于200时，采 用坡道；坡度大干450的梯段，多用于生产性建筑， 在民用建筑中常用做屋面检修梯。

依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《建筑装饰装修工程施工质量验收规范》 GB50210-20011.范围本工艺标准适用于楼梯、金属栏杆木扶手和塑料扶手安装工程。

2.施工准备2.1材料及构配件：2.1.1木制扶手一般用硬杂木加工成规格成品，其树种、规格、尺寸、形状按设计要求。

木材质量均应纹理顺直、颜色一致，不得有腐朽、节疤、裂缝、扭曲等缺陷；含水率不得大于12%。

弯头料一般采用扶手料，以45°角断面相接，断面特殊的木扶手按设计要求备弯头料。

2.1.2塑料扶手（聚氯乙烯扶手料）系化工塑料产品；断面形式、规格尺寸及色彩按设计要求选用。

2.1.3粘结料：可以用动物胶（鳔），一般多用聚醋酸乙烯（乳胶）等化学胶粘剂。

2.1.4其他材料：木螺丝、木砂纸、加工配件。

2.2主要机具：2.2.1电动机具：手提电钻、小台锯。

2.2.2手动工具：木锯、窄条锯；二刨、小刨、小铁刨；斧子、羊角锤、扁铲、钢挫、木挫、螺丝刀；方尺、割角尺、卡子等。

2.3作业条件：2.3.1楼梯间墙面、楼梯踏板等抹灰全部完成。

2.3.2金属栏杆或靠墙扶手的固定埋件安装完毕。

3、操作工艺3.1工艺流程：找位与划线→弯头配制→连接预装→固定→整修3.2木扶手：3.2.1找位与划线：3.2.1.1安装扶手的固定件：位置、标高、坡度找位校正后，弹出扶手纵向中心线。

3.2.1.2按设计扶手构造，根据折弯位置、角度，划出折弯或割角线。

3.2.1.3楼梯栏板和栏杆顶面，划出扶手直线段与弯头、折弯段的起点和终点的位置。

3.2.2弯头配制：3.2.2.1按栏板或栏杆顶面的斜度，配好起步弯头，一般木扶手，可用扶手料割配弯头，采用割角对缝粘接，在断块割配区段内最少要考虑三个螺钉与支承固定件连接固定。

大于70mm断面的扶手接头配制时，除粘结外，还应在下面作暗榫或用铁件铆固。

3.2.2.2整体弯头制作：先做足尺大样的样板，并与现场划线核对后，在弯头料上按样板划线，制成雏型毛料（毛料尺寸一般大于设计尺寸约10mm）。

作业三 楼梯构造设计
一、目的要求 • 掌握楼梯方案选择和空间尺度
确定的方法。 • 楼梯构造作法以及楼梯施工图
绘制方法。
作业三 楼梯构造设计
二、设计条件
1．某三层办公楼的主要楼梯，底层楼梯 平台下设出入口，室内外高差为0.45m， 楼梯间的平面尺寸为：开间3600，进深6000， 每层层高均为3300。楼梯平面示意图见图2。
2．砖混结构，横墙承重，内外墙厚均为240。 3．楼梯结构和构造形式由学生自选。
作业三 楼梯构造设计
三、设计内容及深度
1．选定楼梯结构方案。 2．确定楼梯空间尺寸，包括梯段和
平台宽度，踏步高、宽尺寸，栏 杆扶手高度，平台净空尺寸等。
作业三 楼梯构造设计
3．绘制楼梯间平面图 比例 1：50
• 包括底层、二层和顶层平面。具体内容要求：
• 只画到顶层栏杆扶手以上部分，屋顶不画，
用折断线切开。
图8-4
（1）画出踏步、梯梁、平台梁、平台板的
断面形式及尺寸。
（2）栏杆扶手的形式，转弯处理，注意顶
层水平栏杆应与平面图一致。图8-30
（3）凡剖到的构件）标注尺寸：
• 竖向：
图1-19
第一道——步数×步高=梯段高。
（1）以楼层平台为基准，标注上下指示线，并
注写踏步级数。
图8-4
（2）画出栏杆扶手。
（3）画出楼梯间的门窗，底层平面应画出出入
口、台阶和散水（坡道）等。
（4）在底层平面图上标出剖面图的剖切线（剖
切位置和剖视方向）及编号，注意剖视方
向应朝有梯段的一侧看，并应剖到门窗洞口。
作业三 楼梯构造设计
（5）标两道尺寸：
第二道——平台高。
• 水平：

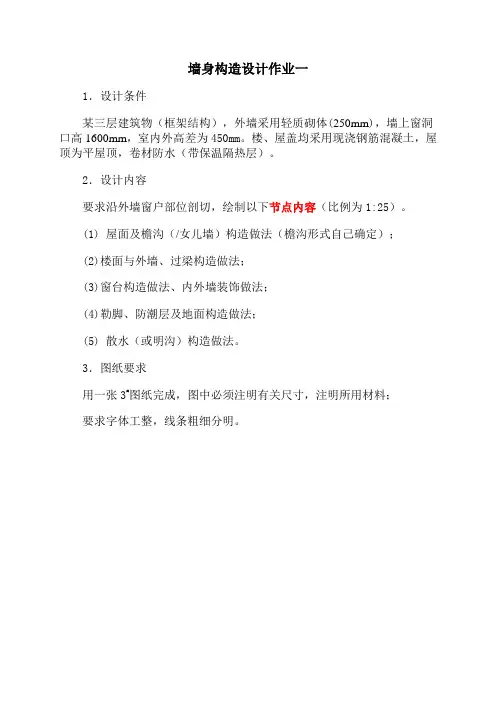

墙身构造设计作业一1．设计条件某三层建筑物（框架结构），外墙采用轻质砌体(250mm)，墙上窗洞口高1600mm，室内外高差为450mm。

楼、屋盖均采用现浇钢筋混凝土，屋顶为平屋顶，卷材防水（带保温隔热层）。

2．设计内容要求沿外墙窗户部位剖切，绘制以下节点内容（比例为1:25）。

(1)屋面及檐沟（/女儿墙）构造做法（檐沟形式自己确定）；(2)楼面与外墙、过梁构造做法；(3)窗台构造做法、内外墙装饰做法；(4)勒脚、防潮层及地面构造做法；(5)散水（或明沟）构造做法。

3．图纸要求用一张3#图纸完成，图中必须注明有关尺寸，注明所用材料；要求字体工整，线条粗细分明。

本作业屋面檐口形式自定。

楼梯构造设计作业二依据下列条件和要求，设计某办公楼钢筋混凝土双跑楼梯。

一、设计条件办公楼为三层砖混结构，层高3.3m，楼梯间开间：3.000米、进深：6.600米。

墙体均为240砖墙，轴线墙体居中，办公楼内走道2.400米，室内外高差450mm。

二、设计内容及深度要求用A2图纸一张完成以下内容：1．楼梯间底层、二层和顶层三个平面图（1:50）。

(1)绘出楼梯间墙、门窗、踏步、平台及栏杆扶手等。

底层平面图还应绘出室外台阶或坡道、部分散水的投影等。

(2)标注两道尺寸线。

开间方向：第一道：细部尺寸，包括梯段宽、梯井宽和墙内缘至轴线尺寸；第二道：轴线尺寸；进深方向：第一道：细部尺寸，包括梯段长度、平台深度和墙内缘至轴线尺寸；第二道：轴线尺寸。

(3) 内部标注楼层和中间平台标高、室内外地面标高，标注楼梯上下行指示线，并注明该层楼梯的踏步数和踏步尺寸。

(4) 注写图名、比例，底层平面图还应标注剖切符号。

2．楼梯间剖面图（比例1:50）(1)绘出梯段、平台、栏杆扶手，室内外地面、室外台阶或坡道、雨篷以及剖切到投影所见的门窗、楼梯间墙等，剖切到部分用材料图例表示。

(2)标注两道尺寸线水平方向：第一道：细部尺寸，包括梯段长度、平台宽度和墙内缘至轴线尺寸。

温状态下，不要选用密度太小的保温材料，因为此时这种保温材料的导热系数可能会很大。 ③保温材料要有良好的化学稳定性，在有强腐蚀性介质的环境中，要求保温材料不会与这些腐蚀性介
质发生化学反应。 ④保温材料的机械强度要与使用环境相适应。 ⑤保温材料的寿命要与被保温主体的正常维修期基本相适应。 ⑥保温材料应选择吸水率小的材料。 ⑦按照防火的要求，保温材料应选用不燃或难燃的材料。 ⑧保温材料应有合适的单位体积价格和良好的施工性能。 2、什么情况下应设置防震缝？ 答：①建筑物平面体型复杂，凹角长度过大或突出部分较多，应用防震缝将其分开，使其形成几个简
4、什么是现浇整体式钢筋混凝土楼板？其有何特点？ 答： 现浇整体式钢筋混凝土楼板是在施工现场经支模、扎筋、浇筑混凝土等施工工序，再养护达到 一定强度后拆除模板而成型的楼板结构。由于楼板为整体浇筑成型，因此，结构的整体性强、刚度好，有 利于抗震，但现场湿作业量大，施工速度较慢，施工工期较长，主要适用于平面布置不规则，尺寸不符合 模数要求或管道穿越较多的楼面，以及对整体刚度要求较高的高层建筑。随着高层建筑的日益增多，施工 技术的不断革新和组合式钢模板的发展，现浇钢筋混凝土楼板的应用逐渐增多。 现浇钢筋混凝土楼板按其结构类型不同，可分为板式楼板、梁板式楼板、井式楼板、无梁楼板。此外， 还有压型钢板混凝土组合楼板。 1）板式楼板：将楼板现浇成一块平板，并直接支承在墙上，这种楼板称为板式楼板。 2）梁板式楼板：当房间的跨度较大时，若仍采用板式楼板，会因板跨较大而增加板厚。
-2-
ofrualdinkgwtesc,pbyhm
建筑构造作业 3
3、块瓦屋面中块瓦的固定加强措施有哪些？ 答：1）水泥砂浆卧瓦者，用双股 18 号铜丝将瓦与Φ6 钢筋绑牢；
2）钢挂瓦条钩挂者，用双股 18 号铜丝将瓦与钢挂瓦条绑牢； 3）木挂瓦条钩挂者，用 40 圆钉(或双股 18 号铜丝)将瓦与木挂瓦条钉(绑)牢。 4、屋顶的排水方式有哪几种？简述各自的优缺点和适用范围。 答： 屋顶排水方式分为无组织排水和有组织排水两大类。 1）无组织排水：无组织排水又称自由落水，是指屋面雨水直接从檐口落至室外地面的一种排水方式。 这种做法具有构造简单、造价低廉的优点，但屋面雨水自由落下会溅湿墙面，外墙墙脚常被飞溅的雨水侵 蚀，影响到外墙的坚固耐久性，并可能影响人行道的交通。无组织排水方式主要适用于少雨地区或一般低 压建筑，不宜用于临街建筑和高度较高的建筑。 2）有组织排水：有组织排水是指屋面雨水通过排水系统，有组织地排至室外地面或地下管沟的一种 排水方式。这种排水方式具有不妨碍人行交通、不易溅湿墙面的优点，因而在建筑工程中应用非常广泛。 但与无组织排水相比，其构造复杂，造价相对较高。 有组织排水方案可分为外排水和内排水两种基本形式，常用外排水方式有女儿墙外排水、挑檐沟外排 水、女儿墙檐沟外排水三种。 5、简述铝合金窗的安装要点。 答：为了便于铝合金窗的安装，一般先在窗框外侧用螺钉固定钢质锚固件，安装时与洞口四周墙中的 预埋铁件焊接或锚固在一起，玻璃是嵌固在铝合金窗料中的凹槽内，并加密封条。窗框固定铁件，除四周 离边角 150mm 设一点外，一般间距不大于 400～500mm。其连接方法有：①采用墙上预埋铁件连接；②墙上 预留孔洞埋入燕尾铁脚连接；③采用金属膨胀螺栓连接；④采用射钉固定，锚固铁件用厚度不小于 1.5mm 的镀锌铁片。窗框固定好后窗洞四周的缝隙一般采用软质保温材料填塞，如泡沫塑料条、泡沫聚氨脂条、 矿棉毡条和玻璃丝毡条、聚氨脂发泡剂等。填实处用水泥砂浆抹留 5～8mm 深的弧形槽，槽内嵌密封胶。

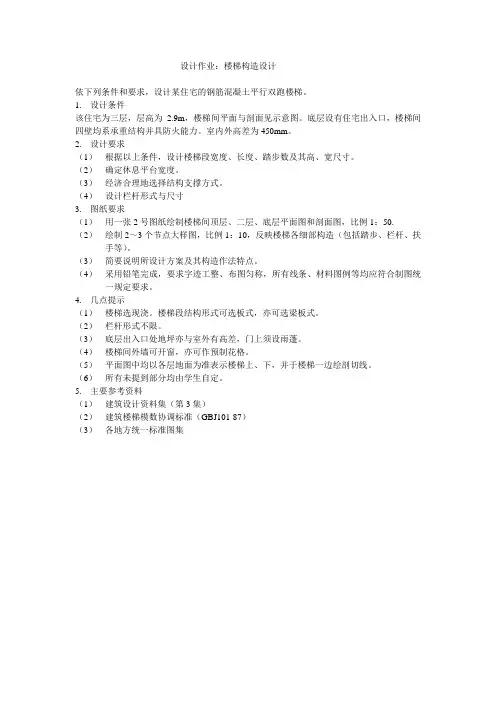

设计作业：楼梯构造设计
依下列条件和要求，设计某住宅的钢筋混凝土平行双跑楼梯。

1.设计条件
该住宅为三层，层高为 2.9m，楼梯间平面与剖面见示意图。

底层设有住宅出入口，楼梯间四壁均系承重结构并具防火能力。

室内外高差为450mm。

2.设计要求
（1）根据以上条件，设计楼梯段宽度、长度、踏步数及其高、宽尺寸。

（2）确定休息平台宽度。

（3）经济合理地选择结构支撑方式。

（4）设计栏杆形式与尺寸
3.图纸要求
（1）用一张2号图纸绘制楼梯间顶层、二层、底层平面图和剖面图，比例1：50.
（2）绘制2～3个节点大样图，比例1：10，反映楼梯各细部构造（包括踏步、栏杆、扶手等）。

（3）简要说明所设计方案及其构造作法特点。

（4）采用铅笔完成，要求字迹工整、布图匀称，所有线条、材料图例等均应符合制图统一规定要求。

4.几点提示
（1）楼梯选现浇。

楼梯段结构形式可选板式，亦可选梁板式。

（2）栏杆形式不限。

（3）底层出入口处地坪亦与室外有高差，门上须设雨蓬。

（4）楼梯间外墙可开窗，亦可作预制花格。

（5）平面图中均以各层地面为准表示楼梯上、下，并于楼梯一边绘剖切线。

（6）所有未提到部分均由学生自定。

5.主要参考资料
（1）建筑设计资料集（第3集）
（2）建筑楼梯模数协调标准（GBJ101-87）
（3）各地方统一标准图集。

另坡度＜时 → 采用坡道； 坡度＞时 → 采用爬梯；
3.楼梯、爬梯、坡道的坡度范围。见书图所示意。
第7页/共77页
Back
四、梯段及平台宽度 （一）梯段的宽度 1.应满足疏散要求：确保安全，主要由通过该梯段的
人流数和防火要求确定； 2.一般按每股人流宽度为[0.55 1、原始建筑物： +（0~0.15）]m计
第27页/共77页
Back
d.连接：（a）预制踏步一般用水泥砂浆铺垫，逐个 叠
置；
一字形、L形可在预制踏步板上留预留孔，套于锯齿 形
斜梁每个台阶上的插铁上，用砂浆窝牢
（此预留孔和插铁可作为栏杆固定件用）
（b）梯段斜梁与平台梁连接；
为不使平台梁落低而降低平台下净高，通常平台梁做 成
L形截面，使斜梁能搁置于平台梁挑出的翼缘处，用 插
（三）栏杆（栏板和扶手）
1.定义：是指梯段及平台边缘的安全保护构件→ 栏杆（栏 板）；
栏杆、栏板上部供人们倚扶的配件→ 扶手；
2.作用：保护，上下楼梯时倚扶；
要求：可靠、坚固，并有足够高度；
3.设置原则：
第6页/共77页
Back
三、楼梯的坡度 1.梯段的斜率表示方法有两种： （1）用斜面与水平面夹角表示； （2）或用斜面在垂直面上的投影高与水平面投影之比表示； 2.楼梯的允许坡度为之间，一般控制在以内，以为最适宜坡度；
第15页/共77页
Back
[此时板跨为梯段水平投影长度与平台梁深度之和。
这样会增加楼梯段板的跨度，增加板厚。]
③适用于荷载较小，层高较小的建筑，如住宅、宿舍建筑
[另公共建筑和放庭园建筑的外部楼梯也多采用景臂板式楼梯。
特点：梯段和平台均无支承，完全靠梯段与平台组成空间板式结构与上下层楼板结构共同 受力，造型新颖，空间感好。]

作业一：卫生间详图设计1．设计条件某五层中学男生宿舍楼，每层住宿学生人数80人，宿舍楼采用公共盥洗间和卫生间。

2．设计内容要求设计该公共盥洗间和卫生间，绘出室内卫生器具的平面布置，标注房间轴线尺寸和卫生设备的定位尺寸。

注意房间的采光、通风，地面的高差和地面的排水。

3．图纸要求用一张3#图纸完成（绘图比例1:30），图中必须注明具体尺寸，注明所用材料；要求字体工整，线条粗细分明。

下图为楼层100人的公共盥洗间和卫生间参考图。

作业二：墙身构造设计1．设计条件某三层建筑物（框架结构），外墙采用砖墙(250)，墙上有窗。

室内外高差为450mm。

采用钢筋混凝土楼板，屋顶为钢筋混凝土平屋顶，卷材防水（带保温层）。

2．设计内容要求沿外墙窗部位剖切，绘制墙身剖面。

重点绘制以下内容（比例为1:25）。

(1)屋面及檐沟构造（檐沟形式自己确定）；(2)楼面与外墙、过梁构造；(3)窗台构造；(4)勒脚、防潮层及地面构造；(5)明沟或散水。

3．图纸要求用一张3#图纸完成，图中必须注明具体尺寸，注明所用材料；要求字体工整，线条粗细分明以上为参考图为外檐沟，本作业屋面为女儿墙内檐沟。

作业三：楼梯构造设计依据下列条件和要求，设计某住宅的钢筋混凝土双跑楼梯。

一、设计条件该住宅为三层砖混结构，层高3.0m，楼梯间开间：2.700米、进深：6.600米。

墙体均为240砖墙，轴线居中，底层设有住宅出入口，室内外高差600mm。

二、设计内容及深度要求用A2图纸一张完成以下内容：1．楼梯间底层、二层和顶层三个平面图，比例1:50。

(1)绘出楼梯间墙、门窗、踏步、平台及栏杆扶手等。

底层平面图还应绘出室外台阶或坡道、部分散水的投影等。

(2)标注两道尺寸线。

开间方向：第一道：细部尺寸，包括梯段宽、梯井宽和墙内缘至轴线尺寸；第二道：轴线尺寸；进深方向：第一道：细部尺寸，包括梯段长度、平台深度和墙内缘至轴线尺寸；第二道：轴线尺寸。

(3) 内部标注楼层和中间平台标高、室内外地面标高，标注楼梯上下行指示线，并注明该层楼梯的踏步数和踏步尺寸。

高一级踏步前缘线以外范围内）量至正上方突出物下 缘间的垂直距离。
平台处净高：是指平台梁底至平台梁正下方踏步或 楼地面上边缘的垂直距离。
为保证在这些部位通行或搬运物件时不受影响,其净 空高度在平台过道处应≥２m;在楼梯段处应≥。
图5-8梯段及平台部位的净高要求
第一节楼梯的类型、组成和尺度
2.楼梯间入口处的净空高度
走时踏脚的水平面称为踏面，其宽度为踏步宽。踏步 的垂直面称为踢面，其数量称为级数，高度称为踏步 高。为了消除疲劳，每一楼梯段的级数一般不应超过 18级，同时，考虑人们行走的习惯性，楼梯段的级数 也不应少于3级，这是因为级数太少不易为人们察觉， 容易摔倒。
上一页 下一页 返回
楼梯的组成
图5-2楼梯的组成
梯段长度L则是每一梯段水平投影长度，其值为
L=b×(N-1),其中b为踏步踏面宽度 ,N为梯段踏步数。
图5-4楼梯段的宽度
(a)单人通行 (b)双人通行 (c)三人通行
返回
第一节楼梯的类型、组成和尺度
2.平台宽度 中间平台宽度≥楼梯段的宽度，以保证通行和
梯段同股数人流，同时，应便于家具搬运。医院建筑 还应保证担架在平台处能转向通行，其中间平台宽度 应不小于1800 mm。楼层平台宽度，应比中间平台更 宽松一些，以利于人流分配和停留，楼层平台宽度＞ 楼梯段的宽度。 3.楼梯井宽度
交叉跑楼梯：由两个直行单跑楼梯交叉并列而成。 通行的人流量大，且为上下楼层的人流提供了两个方 向,但仅适于层高小的建筑。
剪刀楼梯：相当于两个双跑式楼梯对接。适用于层 高较大且有人流多向性选择要求的建筑物，如商场、 多层食堂等。
第一节楼梯的类型、组成和尺度
8）螺旋形楼梯：平面呈圆形，平台与踏步均呈扇形平 面，踏步内侧宽度较小，行走时不安全。这种楼梯不 能作为主要人流交通和疏散楼梯，但由于其造型美观， 常作为建筑小品布置在庭院或室内。

《建筑构造》上册－第五章 楼梯
楼梯例题二
【例2】 某住宅的开间尺寸为2700mm，进深尺寸为5100mm，层高2700mm，封闭式平面，内墙 某住宅的开间尺寸为2700mm，进深尺寸为5100mm，层高2700mm，封闭式平面，内墙 为240mm，轴线居中，外墙360mm，轴线外侧240mm，内侧120mm。室内外高差750mm，楼梯 240mm，轴线居中，外墙360mm，轴线外侧240mm，内侧120mm。室内外高差750mm，楼梯 间底部有出入口，门高2000mm。 间底部有出入口，门高2000mm。 【解】 1.本题为封闭式楼梯，层高为2700mm，初步确定步数为16步。 1.本题为封闭式楼梯，层高为2700mm，初步确定步数为16步。 2.踏步高度h＝2700÷16＝168.75mm，踏步宽度b取260mm。 2.踏步高度h 2700÷16＝168.75mm，踏步宽度b 260mm。 3.由于楼梯间下部开门，故取第一跑步数多，第二跑步数少的两跑楼梯。步数多的第一跑取9步， 3.由于楼梯间下部开门，故取第一跑步数多，第二跑步数少的两跑楼梯。步数多的第一跑取9 第二跑取7步。二层以上则各取8 第二跑取7步。二层以上则各取8步 4.确定梯段宽度B1，根据开间净尺寸确定。2700－2×120＝2460mm，取梯井为160mm， 4.确定梯段宽度B ，根据开间净尺寸确定。2700－ 120＝2460mm，取梯井为160mm， 梯段宽B 梯段宽B1＝(2460－160)÷2＝1150mm (2460－160)÷ 5.确定休息板宽度L2，取L2＝1150＋130＝1280mm。 5.确定休息板宽度L ，取L 1150＋130＝1280mm。 6.计算梯段投影长度，以最多步数的一段为准。 6.计算梯段投影长度，以最多步数的一段为准。 L1＝260×(9－1)＝2080mm 260×(9－1)＝ 7.校核 7.校核 进深净尺寸5100－ 进深净尺寸5100－2×120＝4860mm。 120＝4860mm。 4860-1280-2080-1280＝220mm， 这段尺寸可以放在楼层处) 4860-1280-2080-1280＝220mm，(这段尺寸可以放在楼层处) 高度尺寸：168.75× 高度尺寸：168.75×9＝1518.75mm 室内外高差750中，700用于室内，50用于室外。 室内外高差750中，700用于室内，50用于室外。 1518.75+700＝2218.75mm，大于2000mm可以满足开门及梁下通行高度至少在1950mm以上， 1518.75+700＝2218.75mm，大于2000mm可以满足开门及梁下通行高度至少在1950mm以上， 也基本符合要求。 8.画平面、剖面草图 8.画平面、剖面草图

钢筋混凝土楼梯—现浇式、预制装配式及楼梯细部构造钢筋混凝土楼梯按施工方式可分为现浇式和预制装配式两类。

现浇式钢筋混凝土楼梯现浇式钢筋混凝土楼梯又称为整体式钢筋混凝土楼梯。

是在施工现场支模，绑扎钢筋并浇筑混凝土而成的。

这种楼梯整体性好，刚度大，对抗震较有利，但施工速度慢，模板耗费多。

现浇楼梯按梯段的传力特点，有板式楼梯和梁板式楼梯。

1板式楼梯（如图5—3所示）板式楼梯是讲楼梯当作一块板考虑，板的两端支撑在休息平台的边梁上，休息平台的边梁支撑在墙上。

板式楼梯的结构简单、板底平整、施工方便。

板式楼梯的水平投影长度≤3m时比较经济。

▲图5—3 板式楼梯2梁板式楼梯（如图5—4~5--6所示）梁板式楼梯是将踏步板支撑在斜梁上，斜梁支撑在平台梁上，平台梁再支撑在墙上。

斜梁可放在踏步板的上面、下面或侧面。

斜梁在踏步板上面时，可阻止垃圾、灰尘从梯井落下，且板底面平整，便于粉刷和打扫，缺点是梁占梯段的尺寸。

斜梁在踏步板下面时，板底不平整，抹灰比较费时。

斜梁在侧面时，踏步板在梁的中间，踏步板可做成三角形或折板形。

▲图5—6 侧梁式预制装配式钢筋混凝土楼梯预制装配式钢筋混凝土楼梯是将楼梯分成休息板、楼梯梁、楼梯段三个部分。

将构件在加工厂或施工现场进行预制，施工时将预制构件进行装配、焊接。

预制装配式钢筋混凝土楼梯根据构件尺度不同分为小型构件装配式和大、中型构件装配式两类。

1小型构件装配式钢筋混凝土楼梯小型构件装配式钢筋混凝土楼梯的主要特点是构件小而轻，易制作，但施工繁而慢，湿作业多，耗费人力，适用于施工条件较差的地区。

1、构件类型小型构件装配式钢筋混凝土楼梯的预制构件主要有钢筋混凝土预制踏步、平台板、支撑结构。

2、支撑方式预制踏步的支撑方式一般有墙承式、悬臂踏步式、梁承式三种。

墙承式（如图5—7所示）预制装配墙承式钢筋混凝土楼梯是指预制钢筋混凝土踏步板直接搁置在墙上的一种楼梯形式，其踏步板一般采用一字形、L形断面。

这种楼梯由于在梯段之间有墙，搬运家具不方便，也阻挡视线，上下人流易相撞。

钢结构楼梯制作安装施工方案3篇应用工业凡士林油涂抹后，用塑料薄膜包裹绑扎，以防螺纹损坏和锈蚀。

并应单独寄存，不应与其他零、部件混装混放，以免互相撞击损坏螺纹。

地脚螺栓埋设后不得应用作弯曲加工的支点或作电焊机的接零线，或牵引拉力的绑扎点。

吊装构件时，应妥善操作，避免程度侧向撞击力撞坏螺纹。

螺栓的螺纹已被损坏可采取以下管理办法：当螺纹被损坏的长度不超越其有效长度时。

钢结构楼梯的作法：1.现场勘察，明确室内楼梯的规格。

2.设计方案调节，工程施工前如发觉设计图纸与现场构造有误差，要立即依据现场状况开展调节，保证钢结构楼梯的安全性平稳。

3.提前准备原材料，将制做安装钢结构楼梯需要的原材料及工程施工专用工具都准备充分好，要有小量预留原材料。

4.刚开始工程施工，依据所绘的钢架楼梯设计图在现场标志关键支撑点并施工放线，也要明确预埋件部位的规格。

5.清除墙壁残渣，将不整平部位解决好，在标志处打孔，将孔清除整洁，检测达标后再将钢架楼梯的地脚螺栓嵌入，并且用有机化学固定不动剂将地脚螺栓固定不动在孔内。

6.开展安装，依据地脚螺栓应放的部位，在预埋件的厚钢板及其圆钢上打孔，再安装厚钢板。

安装进行后要对厚钢板开展防锈处理解决，能够刷防锈处理的维护漆。

7.清除现场，查验钢结构楼梯，将落在表层的胶及其漆料解决掉，那样一个整洁、美观又牢固的钢结构楼梯就搞好了。

钻套应采用碳素钢或合金钢。

钻模板上下两平面应平行，其偏向不得大于0.2mm，钻孔套中心与钻模板平面应坚持垂直，其偏向不得大于0.15mm，整体钻模制造允许偏向契合有关规则。

经过以上的剖析，明白钢构造加工中制孔工艺了吧。

想要得到好的钢构造加工质量，就要控制好其的制孔工艺。

关于钢构造的柱构造和梁构造搭建的状况。

特别是产生冷桥的，内部结露"主要表如今保温棉面层朝向室外的一侧，这局部水分会存留于保温棉中，因而称内部结露。

依据现场结露实践状况反映出该厂房两种结露状况都存在，特别是在保温棉贴面的外表都能看见成滴的结露冷凝水滴。

《建筑构造实训》作业要求
大作业（一）：墙体构造设计作业
1、设计任务书 P37页 2.1.1某市办公楼5层砖混结构图2.2 A 轴线墙身大样图.墙厚均取180.
2、比例：1：10设计图纸内容及深度要求P39页—P41页 2.1.2墙身节点（包括散水或明沟、勒脚、窗台、墙身防潮层、过梁或圈梁、地坪层和楼板层及内外墙装修）节点在同一条垂直线上.
（按提供建筑的平面图、剖面图及必要的资料和条件，要求按指定位置设计墙身节点并画出详图）
大作业（二）：楼梯构造设计作业
1、设计任务书 P55页题目一：某住宅楼梯构造设计图3.1
2、2号图纸,图纸内容及深度要求P57页—P58页平面图（3 个）1：50;剖面图1：30;节点详图3个）
（按提供的楼梯间尺寸和使用要求，决定楼梯尺寸和构造，并画出楼梯图）
大作业（三）：屋面排水及节点设计
1、设计任务书 P72页题目一：办公楼屋面排设计图4.1
2、2号图纸,图纸内容及深度要求P75页屋顶平面图1：100 节点详图3个1：10
（按提供的平面图和必要的资料和条件决定排水方案，设计节点并画出详图）
6月10日必须交齐作业，送省电大，希望大家相互告知。
