楼梯构造设计任务书(建筑的学)

房屋建筑学课程设计任务书一一、目的和要求为配合《房屋建筑学》建筑设计部分的理论教学，进行一次建筑方案设计，使学生初步了解一般民用建筑的设计原理，初步掌握建筑设计的基本方法与步骤，进一步训练和提高绘图技巧。

二、设计题目青岛理工大学管理工程学院行政办公楼三、设计条件1、建设地点：嘉陵江路校区中央院系区西区，地形自定。

2、结构类型及层数：框架或砖混结构（结构体系自定），3-6层。

四、原始资料1、冬季采暖室外计算温度-5度，夏季室外计算温度28度。

2、全年主导风向东北风，基本风压0.6KN/m2。

3、年平均降雨量600mm，日最大降雨量90mm。

4、最大积雪厚度250mm，最大冻土深度350mm。

5、常年地下水位低于1.5m。

6、抗震设防6度，结构安全等级二级，设计使用年限50年。

7、结构抗震等级三级。

8、建筑场地为二类，地基承载力180kpa。

五、设计内容及要求设计图纸推荐使用cad绘制或天正；设计应按照当前现行的相关规范进行设计、构造做法选用相应的建筑图集做法，设计要求局部做到建筑施工图的深度。

要求所有图形（设计说明、平面图、立面图、剖面图……）均绘制在一个cad文件中。

纸质版出图（打印）图纸规格（输出在A4纸上，如不清楚可输出在A3纸上）。

设计内容如下：1、设计说明设计说明包括如下内容：（1）设计依据；（2）工程概况；（3）用料说明及室内外装修工程，具体包括：①墙体工程；②防排水工程；③门窗工程；④楼地面工程；⑤阳台、屋顶花园、屋顶平台、楼梯工程；⑥室内外装修工程等。

做法选用01建筑工程做法L13J1。

（4）其他注意事项等。

注：①所有图纸中的图签统一按附表2整理。

②门窗统计表按附表3整理。

③室内外装修部分除用文字说明外，亦可采用表格形式，表格应按附表4整理。

附表2 图签附表4 室内外装修建筑做法说明2、建筑平面图包括各层建筑平面图，比例1：100～1：200。

（1）确定各房间的形状、尺寸及位置，注明房间名称。

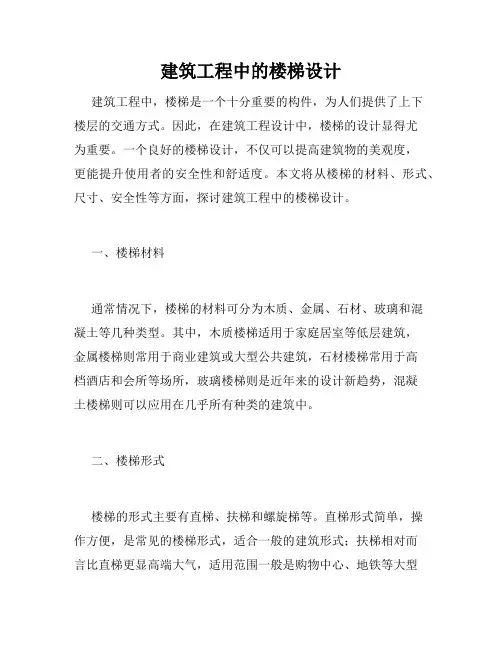

建筑工程中的楼梯设计建筑工程中，楼梯是一个十分重要的构件，为人们提供了上下楼层的交通方式。

因此，在建筑工程设计中，楼梯的设计显得尤为重要。

一个良好的楼梯设计，不仅可以提高建筑物的美观度，更能提升使用者的安全性和舒适度。

本文将从楼梯的材料、形式、尺寸、安全性等方面，探讨建筑工程中的楼梯设计。

一、楼梯材料通常情况下，楼梯的材料可分为木质、金属、石材、玻璃和混凝土等几种类型。

其中，木质楼梯适用于家庭居室等低层建筑，金属楼梯则常用于商业建筑或大型公共建筑，石材楼梯常用于高档酒店和会所等场所，玻璃楼梯则是近年来的设计新趋势，混凝土楼梯则可以应用在几乎所有种类的建筑中。

二、楼梯形式楼梯的形式主要有直梯、扶梯和螺旋梯等。

直梯形式简单，操作方便，是常见的楼梯形式，适合一般的建筑形式；扶梯相对而言比直梯更显高端大气，适用范围一般是购物中心、地铁等大型商业场所。

而螺旋梯因为空间设计的灵活性和美观性，适合应用于更多已经成形的建筑，特别喜欢建筑设计的人更多选择了螺旋梯。

三、楼梯尺寸楼梯的尺寸应根据建筑的高度、使用人群和空间要求等进行设计。

一般而言，宽度不要小于800mm，更好是在1.2m-1.5m范围内。

楼梯的高度以及坡度也应当考虑到舒适度，以人的正常步幅为标准设计长度，以 28~40度为坡度设计安全的高度值。

四、楼梯安全楼梯的安全问题一直都是设计中最为重要的部分。

首先需要考虑的是防滑问题，楼梯的楼面和楼梯间的防滑处理可以有效预防滑倒事故。

其次需要考虑的是护栏的设计，楼梯护栏的高度应当不低于1000mm，便于使用者进行扶持。

再次，楼梯的一些细节也应当考虑到使用者的安全，如楼梯内的拐角处要进行护栏设置，每个步骤的空间长度也需要掌握好避免步伐太大或者太小等。

总之，在建筑工程设计中，楼梯设计是一个十分基础和重要的环节，它直接影响了设计的美观度和使用的安全性。

因此，设计师们在进行建筑设计工作时，应当注重楼梯的尺寸、形式和安全等问题，以保证建筑的整体质量和使用效果。

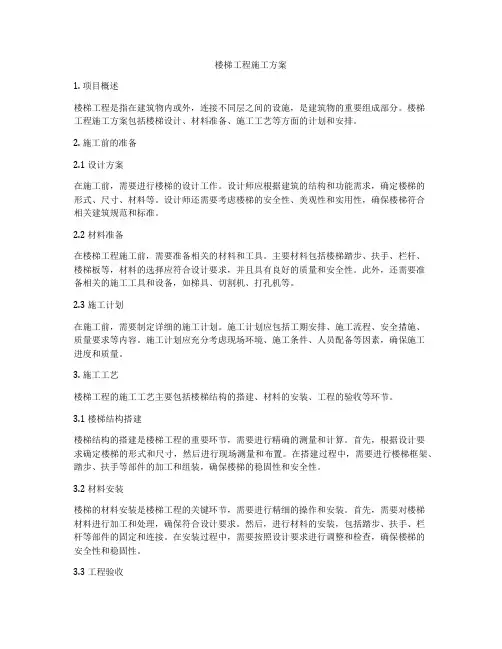

楼梯工程施工方案1. 项目概述楼梯工程是指在建筑物内或外，连接不同层之间的设施，是建筑物的重要组成部分。

楼梯工程施工方案包括楼梯设计、材料准备、施工工艺等方面的计划和安排。

2. 施工前的准备2.1 设计方案在施工前，需要进行楼梯的设计工作。

设计师应根据建筑的结构和功能需求，确定楼梯的形式、尺寸、材料等。

设计师还需要考虑楼梯的安全性、美观性和实用性，确保楼梯符合相关建筑规范和标准。

2.2 材料准备在楼梯工程施工前，需要准备相关的材料和工具。

主要材料包括楼梯踏步、扶手、栏杆、楼梯板等，材料的选择应符合设计要求，并且具有良好的质量和安全性。

此外，还需要准备相关的施工工具和设备，如梯具、切割机、打孔机等。

2.3 施工计划在施工前，需要制定详细的施工计划。

施工计划应包括工期安排、施工流程、安全措施、质量要求等内容。

施工计划应充分考虑现场环境、施工条件、人员配备等因素，确保施工进度和质量。

3. 施工工艺楼梯工程的施工工艺主要包括楼梯结构的搭建、材料的安装、工程的验收等环节。

3.1 楼梯结构搭建楼梯结构的搭建是楼梯工程的重要环节，需要进行精确的测量和计算。

首先，根据设计要求确定楼梯的形式和尺寸，然后进行现场测量和布置。

在搭建过程中，需要进行楼梯框架、踏步、扶手等部件的加工和组装，确保楼梯的稳固性和安全性。

3.2 材料安装楼梯的材料安装是楼梯工程的关键环节，需要进行精细的操作和安装。

首先，需要对楼梯材料进行加工和处理，确保符合设计要求。

然后，进行材料的安装，包括踏步、扶手、栏杆等部件的固定和连接。

在安装过程中，需要按照设计要求进行调整和检查，确保楼梯的安全性和稳固性。

3.3 工程验收楼梯工程完成后，需要进行工程验收。

验收内容包括楼梯的质量、安全性、美观性等方面的检查。

同时，还需要进行相关材料和设备的检验，确保符合相关标准和规范。

在验收过程中，如发现质量问题或安全隐患，应及时进行整改和处理。

4. 安全措施在楼梯工程施工过程中，需要严格遵守安全管理规定，确保施工安全。

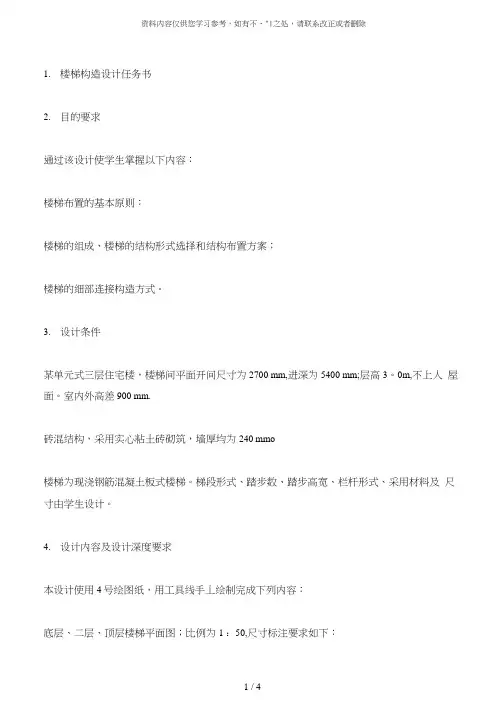

1.楼梯构造设计任务书2.目的要求通过该设计使学生掌握以下内容：楼梯布置的基本原则：楼梯的组成、楼梯的结构形式选择和结构布置方案；楼梯的细部连接构造方式。

3.设计条件某单元式三层住宅楼，楼梯间平面开间尺寸为2700 mm,进深为5400 mm;层高3。

0m,不上人屋面。

室内外高差900 mm.砖混结构，采用实心粘土砖砌筑，墙厚均为240 mmo楼梯为现浇钢筋混凝土板式楼梯。

梯段形式、踏步数、踏步高宽、栏杆形式、采用材料及尺寸由学生设计。

4.设计内容及设计深度要求本设计使用4号绘图纸，用工具线手丄绘制完成下列内容：底层、二层、顶层楼梯平面图；比例为1 ：50,尺寸标注要求如下：a.楼梯开间方向三道尺寸:轴线尺寸;净开间尺寸;梯段宽度及梯井尺寸。

b.楼梯进深方向三道尺寸：轴线尺寸；净进深尺寸；梯段长度及平台尺寸。

c.上下方向标注，各平台标高标注（建筑标高）.d.在底层平面图中引出楼梯剖面剖切位置、方向及剖面编号。

楼梯剖面图，比例1 : 50,内容及尺寸标注要求如下：a.设计出楼梯从室外地面到檐口处的完整剖面.b.水平方向两道尺寸：楼梯的定位轴线及进深尺寸，底层梯段和平台尺寸。

c.垂直方向三道尺寸：建筑总高度；楼层层高；各梯段高度（踏步高X该梯段踏步数二梯段高度）。

d.标注各楼层标咼；各平台标咼；室内外标咼。

楼梯详图，比例1 : 10,要求及内容如下：a.扶手-栏杆-梯段的连接（临空扶手）；b.扶手-墙的连接（靠墙扶手）；c.栏杆细部构造及装修做法；d.踏步防滑条及装修做法；e.梯段与平台梁等处的位置关系及连接方式.5.设计方法和步骤根据楼梯间的开间、层高计算楼梯间的进深、楼梯踏步的高和宽，楼梯梯段长度和宽度、平台宽度.根据上述尺寸画出楼梯平面草图，确定楼梯结构形式（梯段形式、平台梁形式、平台板的布置方式）和构造方案。

画楼梯剖面并按制图规范标注尺寸，步骤如下：a.计算踏步级数和踏步的高度、宽度；b.画出全部踏步的剖面轮廓线；C.按所选定的结构形式画出板式梯段的厚度与平台梁的连接方式、平台梁并布置两边的平台板；d.画出端墙和I ］窗;e.根据剖面调整好的尺寸，画出楼梯各层平面图，并按制图规范标注尺寸。

《房屋建筑学》课程设计任务书课程设计总学时：1周课程设计学分：1学分课程设计主修专业：土木工程一、课程设计目的：全面训练学生的设计能力。

检查学生学习情况和运用《房屋建筑学》知识的程度。

在理论教学和参观的基础上,通过单元式多层住宅的初步设计,使学生进一步了解民用建筑的设计原理,初步掌握建筑设计的基本方法与步骤,并提高绘图技巧。

二、课程设计任务：单元式多层住宅的建筑方案和施工图设计三、课程设计要求（一）基本设计条件1.本工程拟建于浙江某地区城市居住小区内，为单元式、多层住宅（6层）。

地段地势平坦，地质良好，由城市集中供给水、电、煤气等项，排水亦由城市配套解决。

2．面积指标：参见建设部中国建设技术发展研究中心和日本国际协力事业共同对中国城市提出的一个多元层次的2000年小康居住目标，见下表。

3．套型及套型比可以自行选定。

4．耐火等级：Ⅱ级；屋面防水等级：Ⅱ～皿级。

5．结构类型：自定（砖混或框架）6．房间组成及要求：功能空间低限面积标准如下：起居室18～25 m2（含衣柜面积）主卧室12～16 m2双人次卧室 12～14 m2单人卧室8～10 m2餐厅≥8 m2厨房≥6 m2，包括灶台、调理台、洗地台、搁置台、上柜、下柜、抽油烟机等。

卫生间4～6 m2（双卫可适当增加），包括浴盆、淋浴器、洗脸盆、坐便器、镜箱、洗衣机位、排风道、机械排气等。

门厅：2～3 m2贮藏室；2～4 m2（吊柜不计人）工作室6～8 m2电气设备包括用电量80～120kw·h／月，负荷 1560～4000W（大套可增至 6000W）；电源插座合大居室2～3组，小居室2组，厨房3组，卫生间3组，另设：公用天线、电话、空调线等。

（二）基本设计要求(1) 本设计为城市型住宅，位于城市居住小区内，设计2个单元，1梯2户。

用地总长度控制在38米以内，总深度在12.5米以内。

总高度在20米以内。

(2) 面积指标：每套建筑面积：小套，80-90（2室2厅1厨1卫1阳台），大套110-120m2（3室2厅1厨1卫1阳台，或者3室2厅1厨2卫2阳台）。

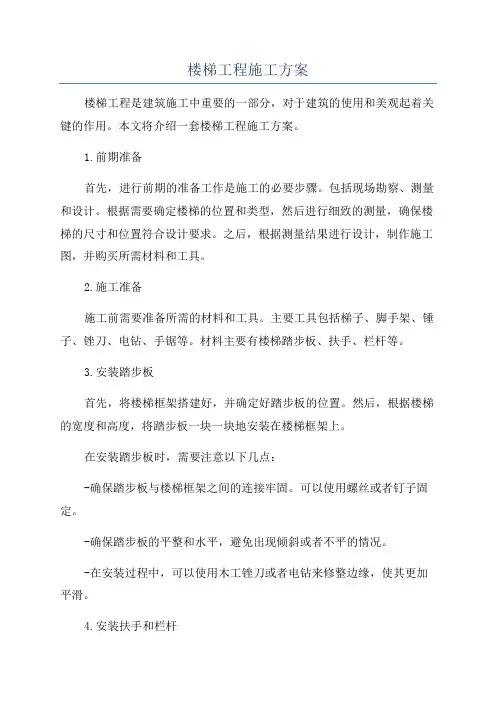

楼梯工程施工方案楼梯工程是建筑施工中重要的一部分，对于建筑的使用和美观起着关键的作用。

本文将介绍一套楼梯工程施工方案。

1.前期准备首先，进行前期的准备工作是施工的必要步骤。

包括现场勘察、测量和设计。

根据需要确定楼梯的位置和类型，然后进行细致的测量，确保楼梯的尺寸和位置符合设计要求。

之后，根据测量结果进行设计，制作施工图，并购买所需材料和工具。

2.施工准备施工前需要准备所需的材料和工具。

主要工具包括梯子、脚手架、锤子、锉刀、电钻、手锯等。

材料主要有楼梯踏步板、扶手、栏杆等。

3.安装踏步板首先，将楼梯框架搭建好，并确定好踏步板的位置。

然后，根据楼梯的宽度和高度，将踏步板一块一块地安装在楼梯框架上。

在安装踏步板时，需要注意以下几点：-确保踏步板与楼梯框架之间的连接牢固。

可以使用螺丝或者钉子固定。

-确保踏步板的平整和水平，避免出现倾斜或者不平的情况。

-在安装过程中，可以使用木工锉刀或者电钻来修整边缘，使其更加平滑。

4.安装扶手和栏杆安装完踏步板后，接下来是安装扶手和栏杆。

首先，根据需要确定扶手和栏杆的位置，并用螺丝或者钉子固定在楼梯框架上。

然后，根据实际需要对扶手和栏杆进行修整，使其与楼梯框架完美地结合在一起。

在安装扶手和栏杆时，需要注意以下几点：-确保扶手和栏杆的高度和距离符合相关标准，能够满足使用者的需要。

-确保扶手和栏杆与楼梯框架的连接牢固，并能够承受一定的重量和压力。

-对于木质楼梯，可以在扶手和栏杆表面进行打磨和涂漆，提高其质感和耐用性。

5.完善细节在楼梯工程的最后阶段，需要对细节进行处理，确保施工质量。

细节处理主要包括以下几个方面：-对踏步板、扶手和栏杆进行检查和修整，确保其表面平整、光滑和无明显瑕疵。

-清理施工过程中产生的垃圾和废料，确保现场的整洁和安全。

-对楼梯进行全面的检查和测试，确保其符合设计要求和使用标准。

以上是一套楼梯工程的施工方案。

在实际施工过程中，需要严格按照设计要求进行操作，并加强对施工质量的监控和控制。

《建筑构造-1》作业一、外墙身构造设计（一）设计题目：根据图示条件，绘制教室或宿舍外墙身剖面图。

已知：室内外高差450㎜，窗台距室内地面900㎜高，室内地坪从上至下分别为：20㎜厚1:2水泥砂浆面层，C10素混凝土80㎜厚，100㎜厚3:7灰土，素土夯实。

要求沿外墙窗纵剖，从楼板以下至基础以上，绘制墙身剖面图。

各种节点的构造做法很多，可任选一种做法绘制。

图中必须标明材料、做法、尺寸。

图中线条、材料符号等，按建筑制图标准表示。

字体应工整，线型粗细分明。

比例：1:10。

（二）设计内容和深度本设计用3#图纸一张，完成下列内容：1．按图示要求画出各个节点详图（墙脚构造、散水、明沟、窗台、过梁、圈梁、地面层、楼板层等），布图时要求将各节点布置在一条直线上。

2．标注各点控制标高（防潮层、窗台顶面、过梁底面、圈梁底面、地坪、楼层、地坪等）。

3．画出定位轴线及轴线圈。

4．按构造层次表示内外抹灰、踢脚板、楼板地坪、窗框等处的关系，如画窗台板、窗套、贴脸板等构件。

5．按制图规范表示材料符号并标注各节点处材料、尺度及做法。

6．标注散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向。

7．标注详图名及比例。

（三）评分细则优：（１）按要求完成课程设计，墙身各节点详图布图匀称、字迹工整，图面清洁，所有线条、材料图例等均符合制图统一规定要求。

（２）尺寸标注正确，标高齐全。

散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向正确。

（３）构造层次表示清楚，内外墙抹灰、踢脚板、楼板、地坪、窗框等处的关系清楚。

（４）每个图下标注有图名及比例。

良：（１）按要求完成课程设计，墙身各个节点详图布图较均匀，整齐，字迹较工整，图面较清洁，线条、材料图例等均符合制图统一规定要求。

（２）尺寸标注较正确，标高齐全。

散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向基本正确。

（３）构造层次表示清楚，内外墙抹灰、踢脚板、楼板、地坪、窗框等处的关系基本清楚。

（４）每个图下标注有图名及比例。

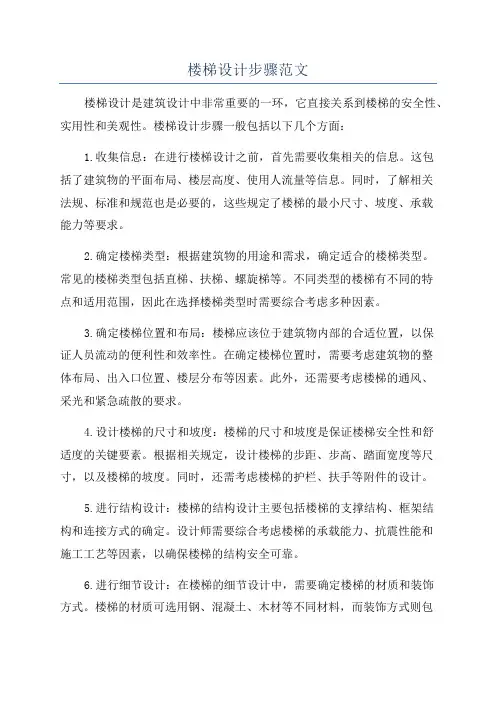

楼梯设计步骤范文楼梯设计是建筑设计中非常重要的一环，它直接关系到楼梯的安全性、实用性和美观性。

楼梯设计步骤一般包括以下几个方面：1.收集信息：在进行楼梯设计之前，首先需要收集相关的信息。

这包括了建筑物的平面布局、楼层高度、使用人流量等信息。

同时，了解相关法规、标准和规范也是必要的，这些规定了楼梯的最小尺寸、坡度、承载能力等要求。

2.确定楼梯类型：根据建筑物的用途和需求，确定适合的楼梯类型。

常见的楼梯类型包括直梯、扶梯、螺旋梯等。

不同类型的楼梯有不同的特点和适用范围，因此在选择楼梯类型时需要综合考虑多种因素。

3.确定楼梯位置和布局：楼梯应该位于建筑物内部的合适位置，以保证人员流动的便利性和效率性。

在确定楼梯位置时，需要考虑建筑物的整体布局、出入口位置、楼层分布等因素。

此外，还需要考虑楼梯的通风、采光和紧急疏散的要求。

4.设计楼梯的尺寸和坡度：楼梯的尺寸和坡度是保证楼梯安全性和舒适度的关键要素。

根据相关规定，设计楼梯的步距、步高、踏面宽度等尺寸，以及楼梯的坡度。

同时，还需考虑楼梯的护栏、扶手等附件的设计。

5.进行结构设计：楼梯的结构设计主要包括楼梯的支撑结构、框架结构和连接方式的确定。

设计师需要综合考虑楼梯的承载能力、抗震性能和施工工艺等因素，以确保楼梯的结构安全可靠。

6.进行细节设计：在楼梯的细节设计中，需要确定楼梯的材质和装饰方式。

楼梯的材质可选用钢、混凝土、木材等不同材料，而装饰方式则包括手工雕刻、栏杆设计、地面装饰等。

这些细节的设计直接关系到楼梯的美观性和附加功能。

7.进行模拟和测试：在完成楼梯的设计之后，可以进行模拟和测试，以验证楼梯的可行性和安全性。

通过计算机模拟和实际测试，可以评估楼梯的负荷能力、舒适度和稳定性，从而对设计进行必要的调整和改进。

8.编写设计报告和施工图纸：在完成楼梯的设计之后，需要编写设计报告和施工图纸，以便后续的施工和监理工作。

设计报告包括楼梯的设计原理、材料选用、施工要点等内容，而施工图纸则包括楼梯的平面图、剖面图、结构图等。

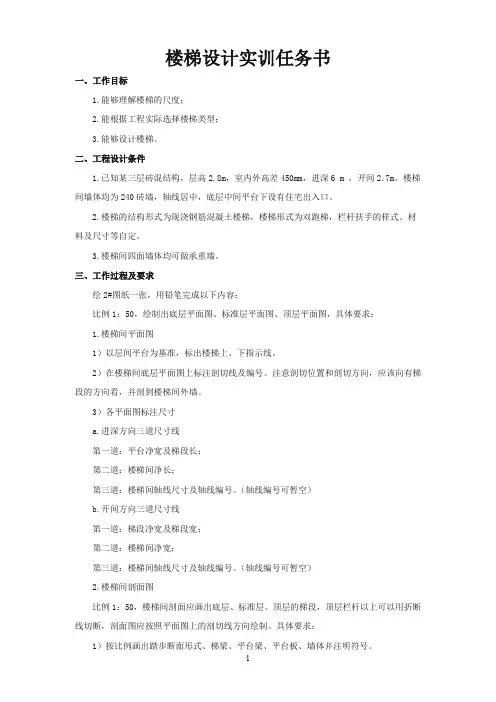

楼梯设计实训任务书一、工作目标1.能够理解楼梯的尺度；2.能根据工程实际选择楼梯类型；3.能够设计楼梯。

二、工程设计条件1.已知某三层砖混结构，层高2.8m，室内外高差450mm，进深6 m ，开间2.7m。

楼梯间墙体均为240砖墙，轴线居中，底层中间平台下设有住宅出入口。

2.楼梯的结构形式为现浇钢筋混凝土楼梯，楼梯形式为双跑梯，栏杆扶手的样式、材料及尺寸等自定。

3.楼梯间四面墙体均可做承重墙。

三、工作过程及要求绘2#图纸一张，用铅笔完成以下内容：比例1：50，绘制出底层平面图、标准层平面图、顶层平面图，具体要求：1.楼梯间平面图1）以层间平台为基准，标出楼梯上、下指示线。

2）在楼梯间底层平面图上标注剖切线及编号。

注意剖切位置和剖切方向，应该向有梯段的方向看，并剖到楼梯间外墙。

3）各平面图标注尺寸a.进深方向三道尺寸线第一道：平台净宽及梯段长；第二道：楼梯间净长；第三道：楼梯间轴线尺寸及轴线编号。

（轴线编号可暂空）b.开间方向三道尺寸线第一道：梯段净宽及梯段宽；第二道：楼梯间净宽；第三道：楼梯间轴线尺寸及轴线编号。

（轴线编号可暂空）2.楼梯间剖面图比例1：50，楼梯间剖面应画出底层、标准层、顶层的梯段，顶层栏杆以上可以用折断线切断，剖面图应按照平面图上的剖切线方向绘制。

具体要求：1）按比例画出踏步断面形式、梯梁、平台梁、平台板、墙体并注明符号。

2）栏杆、扶手的形式可简化。

3）外墙所剖到的门、窗、台阶等均应画出。

4）标注平台、底层地面的做法。

3）尺寸标注a.室外地坪、底层地面、中间平台、楼层平台的标高。

b.竖向尺寸两道：第一道：梯段高度；第二道：层高c.水平尺寸两道：第一道：底层平台净宽、底层梯段长；第二道：进深轴线尺寸及编号。

四、工作任务参考资料1.楼梯标准图集2.建筑构造资料集（上）中国建筑工业出版社，第121-184页3.《建筑设计规范》4.《房屋建筑制图统一标准》。

五、成绩评定课程设计的成绩按优秀、良好、中等、及格和不及格五级评定，均计入期末考试成绩。

广东技术师范学院天河学院《建筑结构》课程设计任务书适用专业、班级：工程管理2010级课程性质：实践教学课开课系部：建筑工程系任务时间：2012年6月广东技术师范学院天河学院建筑工程系一、实训目的建筑结构课程设计是教学计划中一个十分重要的教学实践环节，对培养和提高学生的结构设计的基本技能、启发学生对实际结构设计工作的认识和巩固所学的理论知识有十分重要的作用，为以后走上工作岗位打下坚实基础。

通过为期2周的实践环节可以达到以下目的：1、了解混凝土结构设计的一般内容和程序，为毕业设计及今后从事结构设计工作奠定初步基础；2、进一步了解混凝土楼盖的布置及传力途径以及主要构件计算简图的确定；3、掌握楼盖弹性理论和塑性理论的计算方法，并熟悉内力包罗图和材料图的绘制方法；4、掌握现浇楼板的构造要求，了解构造设计的重要性；5、掌握现浇楼板的结构施工图的表达方式和制图规定，进一步提高制图的基本技能。

6、掌握板式楼梯的结构构造和内力计算方法，并学会绘制板式楼梯的施工图。

二、基本要求1、编写设计计算时，应一丝不苟，多次计算，要培养认真负责、踏实细致的工作作风。

（按照最新规范执行计算过程）2、以班为单位在实训教室进行课程设计，严格遵守上课秩序，服从指导老师安排，严禁迟到、早退。

3、每个同学需独立完成设计任务，允许讨论，不能互相抄袭和代为完成。

4、填写课程设计个人总结，并自评。

三、任务与作业1、设计资料(1)、某工业仓库楼盖，平面轴线尺寸如图1示。

其中纵向尺寸为5×A，横向尺寸为3×B；（见下列组合）楼盖尺寸A、B由指导教师给定；外围墙体为砖墙，采用MU10烧结普通砖、M5混合砂浆砌筑，其中纵墙厚度为370mm，横墙厚度为240mm；轴线通过各墙体截面中心线。

楼梯间设在该平面之外。

A1=5100；A2=5400；A3=5700；A4=6000；A5=6300；A6=6600；A7=6900;A8=7200;B1=5700；B2=6000；B3=6300；B4=6600；B5=6900；B6=7200；B7=7500;B8=7800。

工程造价楼梯绘制方案范本一、项目概述本工程为住宅楼梯绘制方案，楼梯设计类型为直线楼梯，楼梯长度为3.5米，宽度为1.2米。

楼梯采用石材或木质地面，护栏为不锈钢或玻璃材质。

本方案主要包括楼梯设计图纸、工程造价预算和施工工艺要求。

二、楼梯设计图纸1. 主要构造楼梯采用钢结构支撑，楼梯踏步采用石材或木质材料，楼梯护栏采用不锈钢或玻璃材质。

楼梯设计高度为3米，共有14级，每级踏步高度为200mm，踏步宽度为300mm。

2. 立面图楼梯立面采用玻璃护栏，护栏高度为1.1米，护栏玻璃采用8mm钢化玻璃，护栏顶部设置不锈钢扶手。

3. 细部构造图楼梯踏步接触地面的部分设置防滑条，护栏与楼梯踏步连接采用不锈钢材质固定。

4. 平面图楼梯平面为直线设计，踏步呈现等距布局，左侧为墙壁。

5. 剖面图楼梯剖面设计为楼梯踏步和护栏的具体尺寸和材质。

三、工程造价预算1. 构造材料楼梯踏步采用石材或木质材料制作，每平米价格预算为600-1000元；护栏材料为不锈钢或玻璃，预算价格为400-800元/m。

2. 施工费用楼梯的施工费用包括基础工地搭建费用、材料运输安装费用、人工费用等，预算总费用为5000-8000元。

3. 设计费用楼梯的设计费用包括设计师费用、绘图费用、方案优化费用等，预算总费用为2000-3000元。

四、施工工艺要求1. 基础处理楼梯的基础应进行充分的处理，确保基础牢固、结实，避免楼梯下沉或变形。

2. 材料研究楼梯所用的石材或木质材料应经过专业验收，确保材料质量良好，无明显裂痕或瑕疵。

3. 安装施工楼梯的安装施工应由专业施工队进行，确保楼梯安装平整、稳固，并且符合设计要求。

4. 安全考虑楼梯护栏的设计和材料选用应满足国家建筑安全标准，确保不会发生意外伤害。

综上所述，本楼梯设计方案经过对楼梯设计图纸、工程造价预算和施工工艺要求的详细描述，可以确保楼梯设计合理、造价合理、施工合理，能够满足业主的需求和安全要求。

楼梯构造设计任务书（建筑的学）楼梯构造课程设计任务书-------建筑学⼀、⽬的与要求根据本课程的特点，学⽣完成设计以后，应达到下列基本要求：1、了解楼梯构造设计的主要内容和深度，掌握楼梯的设计⽅法和步骤，学会熟练查阅相关建筑规范、图集等资料。

2、熟悉相关建筑制图规范，能识读⼀般的建筑施⼯图, 掌握建筑细部构造节点图样。

初步具备绘制建筑施⼯图的⼀定能⼒。

⼆、建议做法按提供的楼梯间尺⼨和使⽤要求，决定楼梯尺⼨和构造，并画出楼梯图。

三、内容与要求1、平⾯图（3个）1：50 。

2、剖⾯图（1个）1：50 。

3、节点详图（3个）。

四、设计步骤（1）根据建筑物的类别和楼梯在平⾯中的位置，确定楼梯的形式。

（2）根据楼梯的性质和⽤途，确定楼梯的适宜坡度，选择踏步⾼h，踏步宽b。

（3）根据通过的⼈数和楼梯间的尺⼨确定楼梯间的楼梯段宽度B。

（4）确定踏步级数。

⽤房屋的层⾼H除以踏步⾼h，得出踏步级数n=H/h。

踏步应为整数。

结合楼梯的形式，确定每个楼梯段的级数。

（5）确定楼梯平台的宽度B。

（6）由初定的踏步宽b确定楼梯段的⽔平投影长度。

注意楼梯段的踏步宽的个数⽐楼梯的踏步级数少⼀个，最后⼀个踏步宽并⼊了平台宽。

（7）进⾏楼梯净空的计算，使之符合净空⾼度的要求。

（8）最后绘制楼梯平⾯图及剖⾯图。

五、设计题⽬1、设计条件（1）、某住宅楼梯间平⾯及剖⾯见附图1。

开间尺⼨2700mm，层⾼3.0m，进深不⼤于5.8⽶，层数三层，室内外⾼差0.6m。

（2）楼梯间墙体厚度为200mm；柱⼦300×600mm（尺⼨不标注），定位轴线对墙中。

（3）楼梯间底层休息平台下设置敞开的对外出⼊⼝，出⼊⼝处及平台下净⾼要求≥2m，出⼊⼝顶部设有过粱及⾬篷，⾬篷挑出1000mm，出⼊⼝内的地坪⾄少应⾼于室外地坪50mm(出⼊⼝处可设坡道)。

（4）采⽤现浇钢筋混凝⼟楼梯(板式或斜粱式)，楼板与平台板厚100mm，平台粱宽度200，⾼度270-300mm(包括板厚)。

第三章楼梯构造设计学习目标1. 掌握楼梯的组成和楼梯的主要尺度。

2. 熟悉楼梯踏步、栏杆（板）、扶手的细部构造和连接做法。

3. 熟悉现浇钢筋混凝土楼梯的基本构造。

4. 熟悉无障碍坡道的构造要求和做法。

5. 熟悉双跑楼梯的设计方法和步骤。

6. 掌握楼梯建筑详图的识读，熟悉楼梯建筑详图的绘制。

学习重点1. 楼梯各部分的的主要尺度。

2. 现浇钢筋混凝土梁式楼梯和板式楼梯的方案选择。

3. 双跑楼梯的基本设计步骤和楼梯平台高度的调整方法。

4. 楼梯建筑详图的组成、绘制和尺寸标注。

3.1 设计任务书3.1.1 设计题目及其条件本章给出两个设计题目，学生可根据自己的情况选做一个，或由指导老师指定。

1．题目一：某住宅楼梯构造设计已知某住宅为6层砖混结构，层高2.8m，室内外高差600mm。

楼梯间开间2.7m，进深5.4m，墙体均为240mm厚砖墙，轴线居中，底层中间平台下设有住宅出入口。

结构形式及楼地面做法由学生自定。

楼梯间平面图见图3.1。

图3.1 住宅楼梯间平面示意图2．题目二：某办公楼楼梯构造设计已知某内廊式办公楼为6层砖混结构，层高3.3m，室内外高差为600mm，楼梯间开间3.3m，进深6.0m，墙体均为240砖墙。

结构形式及楼地面做法由学生自定。

要求在底层出入口处设置无障碍坡道，坡道位置不限，由学生自定。

楼梯间平面图见图3.2。

图3.2 办公楼楼梯间平面示意图3.1.2 设计图纸内容及深度要求用一张2#图纸，以铅笔手绘或电脑绘制（打印出图），完成以下内容：1．楼梯间底层、标准层和顶层三个平面图，比例1：50（1）绘出楼梯间墙、门窗、踏步、平台及栏杆扶手等。

底层平面图还应绘出室外台阶、坡道（无障碍坡道）、的投影等。

（2）标注两道尺寸线。

开间方向：第一道：细部尺寸，包括梯段宽、梯井宽和墙内缘至轴线尺寸；第二道：轴线尺寸及轴线编号。

注意：1）梯井宽指平行两梯段结构之间的净距，而非楼梯扶手之间的净距；2）不标注门窗洞口及墙段尺寸，但应在图上画出。

现浇钢筋混凝土楼梯课程设计任务书
班级：建筑学专业2009级
设计期限：2011年10月~12月
指导教师：杨竹鹃
海南大学土木建筑工程学院
现浇钢筋混凝土楼梯课程设计任务书
一、设计资料
某公共建筑现浇板式楼梯,楼梯平面布置、剖面如附图。

楼梯均布活荷载标准值qk=3.5kN/m2。

C25混凝土，HPB235级、HRB400级钢筋。

试设计该楼梯。

二、设计内容和要求
第一部份：完成楼梯设计计算，具体内容包括：
1．梯段板设计
2．平台板设计
3．平台梁设计
要求：内容完整、正确、计算准确、文字简捷明了、书写整洁、作图认真，整理成A4开本。

第二部分：绘制施工图，具体内容包括：
1．楼梯平面布置图
2．梯段板配筋图，平台板配筋图，平台梁配筋图（1张A2图）
要求：图面清晰整洁、内容正确、制图及标注符合建筑制图标准及钢筋混凝土结构规范。

三、主要设计参考资料
1、《混凝土结构》（中册）中国建筑工业出版社
2、《混凝土结构设计规范》（GBJ50010-2002）
3、《建筑地基基础设计规范》（GB50009-2001）
4、《建筑结构荷载规范》（GB5009-2001）
- 1 -。

楼梯构造设计任务书一、设计题目楼梯构造设计二、目的及要求通过楼梯构造设计使学生掌握楼梯布置的基本原则，楼梯方案的选择及楼梯设计的细部构造，训练学生绘制和识读楼梯建筑施工图的能力。

三、设计条件（1）某办公楼为二层，层高为3.3m，室内外地面高差为0.45m。

（2）该办公楼的楼梯为平行双跑楼梯，楼梯间的开间为3.00m，进深为5.70m，。

（3）楼梯间的墙体为砖墙。

采用现浇整体式楼梯。

（4）楼梯的结构形式、栏杆扶手形式等由学生按当地习惯自定。

四、设计内容（1）设计内容包括：楼梯间平面图、楼梯间剖面图和节点详图。

（2）楼梯间平面图包括：底层平面图、标准层平面图、顶层平面图；节点详图主要包括：踏步详图、栏杆扶手详图等。

（3）楼梯间平面图和剖面图采用1:50的比例，节点详图采用1:10或1:5的比例。

（4）本设计使用A2图纸，铅笔绘制，图中线条、材料符号等一律按建筑制图标准规定，要求字体工整，线条粗细分明，比例正确。

五、设计要求1.平面图（1）画出楼梯间墙、门窗、踏步、平台及栏杆扶手等，底层平面图还应画出投影所见室外台阶或坡道、部分散水等。

（2）尺寸标注。

①开间方向：第一道：细部尺寸，包括梯段宽度、梯井宽度和墙内缘至轴线尺寸（门窗只按比例画出，不标注尺寸）。

第二道：轴线尺寸。

②进深方向：第一道：细部尺寸，包括梯段长度[标注形式为（踏步数量－1）×踏步宽度＝梯段长度]、平台深度和墙内缘至轴线尺寸。

第二道：轴线尺寸（3）内部标注楼面和中间平台面标高、室内外地面标高，标注楼梯上下行指示线，并注明踏步数量和踏步尺寸。

注写图名和比例（1:50），底层平面图还应标注剖切符号。

2.剖切面（1）画出梯段、平台、栏杆扶手、室内外地坪、室外台阶或坡道、雨棚以及剖切到或投影所见的门窗、梯间墙等（可不画出屋顶，画至顶层水平栏杆扶手以上断开，断开处用折断线表示），剖切到的部分用材料图例表示。

（2）尺寸标注。

①水平方向：第一道：细部尺寸，包括梯段长度、平台深度和墙内缘至轴线尺寸。
