楼梯设计方法步骤及一般楼梯踏步设计尺寸

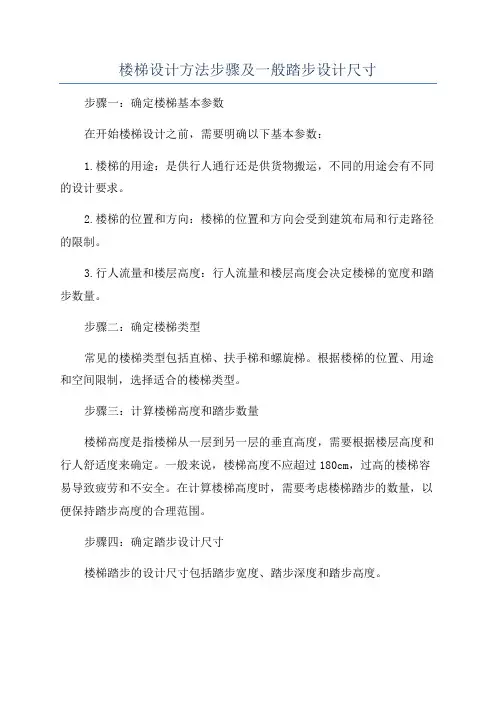

楼梯设计方法步骤
1.楼梯各部分尺寸的确定
根据楼梯间的开间、进深、层高,确定每层楼梯踏步的高和宽、梯段长度和宽度、以及平台宽度等。 (注意:双跑楼梯每层踏步级数最好取偶数,使两跑踏步数相等。
(1根据建筑物的性质、楼梯的平面位置及楼梯间的尺寸确定楼梯的形式及适宜的坡度。初步确定踏步宽 b 和踏步高 h(注意:b≮bmin, h≯hmax, bmin 和 hmax 分别为各类建筑的最小踏步宽和最大踏步高。
b、 h 的取值可参考表 2. 1和表 2. 2。
表 2. 1 一般楼梯踏步设计参考尺寸
名称踏步高 /mm 踏步宽 /mm
最大值常用值最小值常用值
住宅 175 150~175 260 260~300
中小学校 150 120~150 260 260~300
办公楼 160 140~160 280 280~340
幼儿园 150 120~140 260 260~280
疗养院 150 300
剧场、会堂 160 130~150 280 300~350
(2根据楼梯间开间尺寸确定梯段宽度 B 和梯井宽度。
(3确定踏步级数咒,调整踏步高矗和踏步宽 b ,用层高 H 除以踏步高 h ,得踏步级数n ≈H/h,当以为小数时,取整数,并调整踏步高h (h≈H/n,用公式 b+h=450(mm,或
b+2h =600~620(mm,确定踏步宽 b 。
(4确定楼梯平台的宽度。注意 (梯段宽。
(5由踏步宽 b 及每梯段的级数 , 确定梯段的水平投影长度 L 。 ( 为级踏步的踏面数。
2.根据上述尺寸画出楼梯底层、二层及顶层平面图的草图
3.确定楼梯结构及构造形式
确定楼梯为现浇或预制、梯段为板式或梁板式,以及平台板的支撑方式。
4.进行楼梯净空高度的验算,使之符合净空高度要求
对于底层平台下做出入口时, 应验算平台梁下净空高度是否满足 2m 的要求。若不满足, 可通过下列途径加以调整:
(1降低楼梯间底层平台梁下的室内地坪标高。
(2将底层第一梯段增加级数。
(3底层设一跑直通二层。
(4将第一跑坡度适当增大,抬高底层平台标高。
(5将 (1、 (2、 (3、 (4种方法结合使用。
5.根据平面图、剖切位置,及上述尺寸绘制剖面草图
根据计算的踏步级数和踏步的宽度和高度, 先画出全部踏步的剖面轮廓线, 然后按所选定的结构形式画出梯段板厚 (梁板式梯段还应画出梯梁高 ; 画出平台梁及平台板; 画出端墙及墙上的门、窗、过梁等。
6.根据剖面图调整好的尺寸,对平面图进行调整,并按设计要求进行尺寸标注
7.完成剖面图,加深并标注
附书:楼梯构造设计
一、目的要求
通过本设计掌握:①楼梯布置的基本原则; ②楼梯的组成及承重结构布置方案;
③楼梯的细部连接构造方式;④楼梯的装修特点及基本方式。
二、设计条件
1.根据墙体构造设计任务书中的某中学教学楼平、立、剖面图, 完成该教学楼左端次要楼梯的构造设计,楼梯间的平面尺寸为进深 6600mm ,开间 3300mm ;层数 3层,层高均为 36 00mm ,女儿墙高 1200mm (本次设计中楼梯间不上屋顶。
2.楼梯形式为钢筋混凝土梁承式楼梯。梯段形式、步数、每步高和宽、栏杆形式、材料及尺寸由学生自定。
3.装配式钢筋混凝土楼板,砖墙承重。
4.楼地面做法学生自定。
5.楼梯间窗可用木窗、或采用钢筋混凝土花格。
三、设计内容及深度
本设计用 AUTOCAD 软件计算机制图, 2#图纸。完成下列内容:
1.各层楼梯平面图 1:30,标注并表达如下内容:
(1楼梯开间方向三道尺寸:轴线尺寸、净开间尺寸、梯段及梯井尺寸;
(2楼梯进深方向三道尺寸:轴线尺寸、净进深尺寸、梯段长度及平台尺寸;
(3上、下方向及踏步宽、踏步数;
(4各平台标高(标注完成面;
(5引出楼梯剖面剖切位置及剖面编号。
2.楼梯剖面图 1:30,画出楼梯从女儿墙顶到建筑室外地面的完整剖面,表达并标注如下内容:
(1 水平方向二道尺寸:楼梯的定位轴线及开间尺寸、顶层及底层的梯段和平台尺寸;
(2垂直方向三道尺寸:建筑总高度、楼梯对应的楼层层高、各梯段的高度(踏步高 ×该梯段踏步数 =梯段高度;
(3标注各楼层标高、各平台标高、室内外标高;
(4标注楼地面装修做法;
(5引出详图。
3.楼梯详图 1:10
设计楼梯的连接构造及细部装修, 选择典型部位进行详图设计, 要求详图能基本表达设计意图, 并具有可操作性。按图例表示详图的构造层次、材料类型、尺度、连接方式并标注。详图应清楚表达以下部位的做法:
(1扶手 -栏杆 -梯段的连接(临空扶手;
(2扶手 -墙的连接(靠墙扶手;
(3栏杆细部构造及装修做法;
(4踏步防滑条及装修做法;
(5梯段与平台梁、梯斜梁与踏步板、梯斜梁与平台梁等处的位置关系及连接方式。
四、设计参考资料
1.楼梯预制构件(平台梁、梯段的形式和尺寸,参见图平台梁、梯段参考尺寸。
2.平台板的形式和尺寸,参见题目 4课程设计的图预制楼板、大梁、过梁参考尺寸。
3.楼梯栏杆与扶手形式,参考图楼梯栏杆与扶手形式。
4.楼梯栏杆与踏步连接构造,参见图楼梯栏杆与踏步连接构造。
5.扶手断面、踏步防滑及五金配件,参见图扶手断面、踏步防滑及五金配件。
五、设计方法和步骤
1.根据楼梯间的开间、进深、层高计算每层楼梯踏步高和宽, 楼梯长度和宽度,以及平台宽度。
注意:双跑楼梯每层步数最好取偶数,如 3m 层高取 18步,步高为 166.6mm ,总高误差小于 5mm ,可在施工中调整。
2.根据上述尺寸画出楼梯底层、二层及顶层平面图的草图。
3.确定楼梯结构和构造方案。
(1梯段形式:板式或梁板式(矩形梯梁或锯齿形梯梁、埋步或不埋步。
(2平台梁形式:等断面或变断面。
(3平台板的布置方式:平行于平台梁或垂直于平台梁。
