楼梯构造设计任务书

结构设计任务书钢筋砼现浇梁板结构钢筋砼排架结构单层厂房河北工程大学土木工程学院建筑工程系王晓虹2012年8月（一）单向板肋梁楼盖设计一、设计资料：1、某多层工业用仓库，标准层楼盖平面总尺寸（轴线尺寸）如图所示，B、L取值见数据表。

外围以370mm 砖墙承重，不设内墙。

由于空间较大，内部需设钢筋混凝土柱，柱截面尺寸可假定为500×500mm。

楼梯间在此范围之外，不予考虑。

（取值见数据表）。

2、楼面活荷载标准值为qk3、建筑作法：楼面面层为20mm厚水泥砂浆抹面（20kN/m3)。

梁板的天花抹灰为15mm厚混合砂浆（17kN/m3)4、材料选用：混凝土：采用C30级。

=360N/mm2）；钢筋：梁中受力纵筋采用HRB400级钢筋（fy梁箍筋和板中钢筋可采用HPB300级钢筋（f=270N/mm2），也可采用HRB335级。

y二、设计要求：1、选定合宜的单向板肋形楼盖结构方案（确定柱网、梁格、梁截面尺寸及板厚）。

2、进行板、次梁和主梁的内力及配筋计算，并写出完整的设计计算说明书。

板和次梁可采用塑性法计算内力，主梁应采用弹性法计算。

计算书中应有主梁弯矩包络图和抵抗弯矩图（也称作“材料图”、“抗弯承载力图”）。

3、绘制结构施工图一张（建议采用A2或A2加长）。

内容包括梁板结构布置，板、次梁和主梁的配筋图及钢筋表等。

要求板配筋采用弯起式。

钢筋表中列出板和次梁的钢筋，主梁钢筋画出抽筋图。

4、施工图绘制应符合《建筑结构制图标准》中关于线型、字体、图例等各项规定。

其他要求详见任务书附件。

(二）单层工业厂房设计一、设计项目：某地某厂金工车间（不设天窗）单跨单层厂房，总长60m，总宽（跨度）18m、21m、24m，设两台A5级工作制桥式软钩吊车（单闸），吊车吨位及轨顶标高见数据表。

厂房位于郊区。

二、设计资料：1、自然条件：基本风压：见数据表基本雪压：200N/m2=200kPa地基承载力特征值：fak2、建筑资料：①屋面作法：防水层、找平层、保温层、隔气层累计1.25kN/m2②围护墙：240mm厚实心砖墙，内墙面为石灰砂浆抹面，纸筋灰罩面，外墙为清水砖墙，墙体单位面积总重5.24kN/m2。

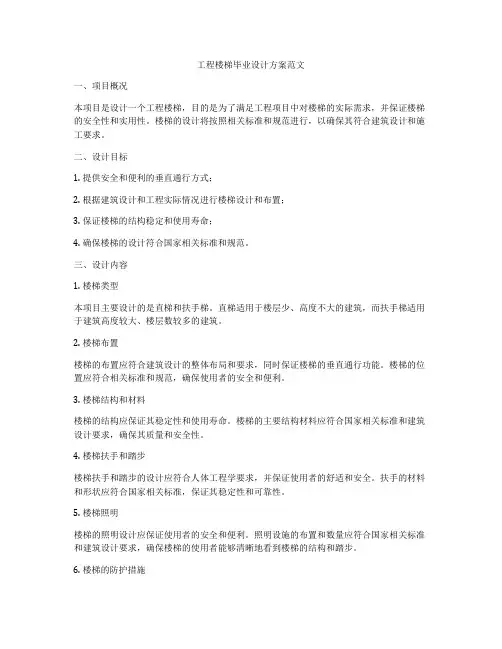

工程楼梯毕业设计方案范文一、项目概况本项目是设计一个工程楼梯，目的是为了满足工程项目中对楼梯的实际需求，并保证楼梯的安全性和实用性。

楼梯的设计将按照相关标准和规范进行，以确保其符合建筑设计和施工要求。

二、设计目标1. 提供安全和便利的垂直通行方式；2. 根据建筑设计和工程实际情况进行楼梯设计和布置；3. 保证楼梯的结构稳定和使用寿命；4. 确保楼梯的设计符合国家相关标准和规范。

三、设计内容1. 楼梯类型本项目主要设计的是直梯和扶手梯。

直梯适用于楼层少、高度不大的建筑，而扶手梯适用于建筑高度较大、楼层数较多的建筑。

2. 楼梯布置楼梯的布置应符合建筑设计的整体布局和要求，同时保证楼梯的垂直通行功能。

楼梯的位置应符合相关标准和规范，确保使用者的安全和便利。

3. 楼梯结构和材料楼梯的结构应保证其稳定性和使用寿命。

楼梯的主要结构材料应符合国家相关标准和建筑设计要求，确保其质量和安全性。

4. 楼梯扶手和踏步楼梯扶手和踏步的设计应符合人体工程学要求，并保证使用者的舒适和安全。

扶手的材料和形状应符合国家相关标准，保证其稳定性和可靠性。

5. 楼梯照明楼梯的照明设计应保证使用者的安全和便利。

照明设施的布置和数量应符合国家相关标准和建筑设计要求，确保楼梯的使用者能够清晰地看到楼梯的结构和踏步。

6. 楼梯的防护措施楼梯的防护措施应保证使用者的安全。

楼梯的防护设施应符合国家相关标准和建筑设计要求，确保使用者在上下楼梯时不会发生意外。

四、设计方案1. 设计原则本项目设计的楼梯应符合以下原则：- 优先考虑使用者的安全和便利；- 符合国家相关标准和规范；- 结构稳定和使用寿命长。

2. 设计内容楼梯的设计应包括以下内容：- 楼梯类型和布置；- 楼梯结构和材料；- 楼梯扶手和踏步；- 楼梯照明和防护措施。

3. 设计方案根据楼梯的使用情况和建筑设计要求，本方案设计一套直梯和一套扶手梯。

直梯适用于建筑高度不大、楼层数较少的情况，扶手梯适用于建筑高度较大、楼层数较多的情况。

房屋建筑学教学楼设计《房屋建筑学》课程设计任务书十二班中学教学楼方案设计一、目的要求为配合《房屋建筑学》建筑设计部分的理论教学，进行一次建筑方案设计，培养学生综合运用建筑设计原理去分析问题和解决问题的能力，从中了解方案设计的方法和步骤，进一步训练和提高绘图技巧。

二、设计条件1．修建地点：本建筑位于中小城市或工矿区新建的职工住宅区内，地段情况可参考图1，亦可自己另选地段。

2．房间名称及使用面积(见1)。

图1改为滨水公园总用地面积：4478平方米用地红线3．总平面设计（1）教学楼。

（2）运动场：设250m环形跑道(附100m直跑道)．田径场1个，篮球场2个，排球场1个。

（3）绿化用地(兼生物园地)：300~500m2。

4．建筑标准（1）建筑层数：1~4层。

（2）层高：教学用房3.6~3.9m；办公用房3.0~3.4m。

（3）结构：混合结构或钢筋混凝土框架结构。

（4）门窗：木门、铝合金窗（或塑钢窗）。

（5）装修：根据当地社会经济状况，自行确定。

（6）走道宽（轴线尺寸）：2.4~3.0m（中间走道），1.8~2.1m（单面走道）。

（7）采光：教室窗地比为1/4，其他用房为1/8~1/6。

（8）卫生：设室内厕所（蹲式大便器、小便槽或小便斗），数量按男女学生各半计算。

男厕所：40~50人一个大便器．两个小便斗(或1m长小便槽)。

女厕所：20~25人一个大便器。

三、设计内容及深度本设计按方案设计深度要求进行，采用2号绘图纸、工具线，手工绘制完成下列内容：1．总平面图；比例为1:500，可根据情况由学生选做。

2．平面图：各层平面，比例为1/200~1/100。

（1）底层各入口要绘出踏步、花池、台阶等。

（2）尺寸标注为两道，即总尺寸与轴线尺寸。

（3）确定门窗位置、大小（按比例画，不注尺寸）及门的开启方向。

（4）楼梯要按比例尺寸画出梯段、平台及踏步，并标出上下行箭头。

（6）注明房间名称。

（7）标图名及比例。

3．立面图：入口立面及侧立面，比例1/200~l/l00。

房屋建筑学课程设计任务书一一、目的和要求为配合《房屋建筑学》建筑设计部分的理论教学，进行一次建筑方案设计，使学生初步了解一般民用建筑的设计原理，初步掌握建筑设计的基本方法与步骤，进一步训练和提高绘图技巧。

二、设计题目青岛理工大学管理工程学院行政办公楼三、设计条件1、建设地点：嘉陵江路校区中央院系区西区，地形自定。

2、结构类型及层数：框架或砖混结构（结构体系自定），3-6层。

四、原始资料1、冬季采暖室外计算温度-5度，夏季室外计算温度28度。

2、全年主导风向东北风，基本风压0.6KN/m2。

3、年平均降雨量600mm，日最大降雨量90mm。

4、最大积雪厚度250mm，最大冻土深度350mm。

5、常年地下水位低于1.5m。

6、抗震设防6度，结构安全等级二级，设计使用年限50年。

7、结构抗震等级三级。

8、建筑场地为二类，地基承载力180kpa。

五、设计内容及要求设计图纸推荐使用cad绘制或天正；设计应按照当前现行的相关规范进行设计、构造做法选用相应的建筑图集做法，设计要求局部做到建筑施工图的深度。

要求所有图形（设计说明、平面图、立面图、剖面图……）均绘制在一个cad文件中。

纸质版出图（打印）图纸规格（输出在A4纸上，如不清楚可输出在A3纸上）。

设计内容如下：1、设计说明设计说明包括如下内容：（1）设计依据；（2）工程概况；（3）用料说明及室内外装修工程，具体包括：①墙体工程；②防排水工程；③门窗工程；④楼地面工程；⑤阳台、屋顶花园、屋顶平台、楼梯工程；⑥室内外装修工程等。

做法选用01建筑工程做法L13J1。

（4）其他注意事项等。

注：①所有图纸中的图签统一按附表2整理。

②门窗统计表按附表3整理。

③室内外装修部分除用文字说明外，亦可采用表格形式，表格应按附表4整理。

附表2 图签附表4 室内外装修建筑做法说明2、建筑平面图包括各层建筑平面图，比例1：100～1：200。

（1）确定各房间的形状、尺寸及位置，注明房间名称。

05
支座设计与构造要求
支座类型及选择依据
支座类型
根据结构形式和荷载要求，常见的支座类型包括固定铰支座 、滑动铰支座、固定端支座等。
选择依据
支座的选择需考虑结构的整体刚度、变形要求、荷载传递方 式以及施工便捷性等因素。
支座构造要求及注意事项
支座垫石
应设置于梁底与支座之间，确保荷载 均匀传递。
支座钢板
后产生过大的应力。
计算实例与结果讨论
计算实例
以某钢筋混凝土单向板肋梁楼盖为例，根据设计荷载和结构形式，选择合适的支座类型 并进行详细设计。通过计算得到支座的尺寸、刚度等参数，以及锚栓的直径、数量和布
置方式等。
结果讨论
经过计算分析，所选支座类型和设计参数能够满足结构的安全性和稳定性要求。同时， 通过对比不同支座类型和设计方案的优劣，可以为类似工程提供有益的参考和借鉴。
经验与启示
总结该工程验收过程中的经验 和启示，为类似工程的验收提
供参考和借鉴。
07
课程设计总结与展望
课程设计成果回顾
完成钢筋混凝土单向板肋梁楼盖的结构设计
通过合理的荷载计算、截面设计、配筋计算和构造措施，成功设计出满足规范要求的楼盖 结构。
掌握结构设计基本流程和方法
通过课程设计实践，熟悉了从荷载分析、结构布置到详细设计的全过程，掌握了钢筋混凝 土结构设计的基本方法。
培养工程实践能力和创新思维
通过解决实际工程问题，提高了分析问题和解决问题的能力，培养了创新思维和工程实践 能力。
存在问题及改进措施
问题一
荷载计算不够精确，导致结构安 全度不足。改进措施：加强对荷 载规范的理解和掌握，提高荷载
计算的准确性。
问题二
截面设计和配筋计算存在不足， 影响结构性能。改进措施：加强 对截面设计和配筋计算理论的学 习，结合实践经验进行优化设计

六、栏杆与扶手的设置及高度的设计
楼梯栏杆是楼梯的安全设施。 楼梯栏杆是楼梯的安全设施。 要合理确定栏杆的高度 楼梯栏杆应用坚固、耐久的材料制作， 楼梯栏杆应用坚固、耐久的材料制作，并具有一定的强 度和抵抗侧向推力的能力; 度和抵抗侧向推力的能力;同时应具有美观的形象
上一页 返回
1.确定踏步宽度和高度 1.确定踏步宽度和高度 2.确定梯段宽度B 2.确定梯段宽度B和梯井宽度 确定梯段宽度 3.确定踏步级数及踏步高度 3.确定踏步级数及踏步高度 4.确定楼梯平台的宽度 4.确定楼梯平台的宽度 5.确定梯段水平投影长 5.确定梯段水平投影长 6.确定楼梯形式和构造方案 6.确定楼梯形式和构造方案 7.楼梯净空高度的验算 7.楼梯净空高度的验算 8.绘图 8.绘图
返回

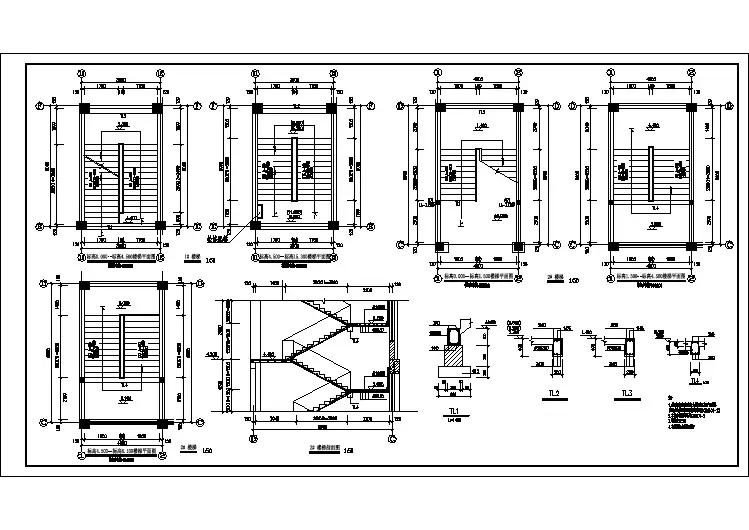

楼梯构造设计指导
一、楼梯的设置
楼梯在建筑中的位置应当标志明显、交通便利、 楼梯在建筑中的位置应当标志明显、交通便利、方便使 用。楼梯应与建筑的出口关系紧密、连接方便，楼梯间的底 楼梯应与建筑的出口关系紧密、连接方便， 层一般均应设置直接对外出口。当建筑中设置数部楼梯时， 层一般均应设置直接对外出口。当建筑中设置数部楼梯时， 其分布应符合建筑内部人流的通行要求。 其分布应符合建筑内部人流的通行要求。 除个别的高层住宅之外， 除个别的高层住宅之外，高层建筑中至少要设两部或两 部以上的楼梯。 部以上的楼梯。普通公共建筑一般至少要设两部或两部以上 的楼梯，如符合表 的楼梯，如符合表5-1的规定，也可以只设一个楼梯。 的规定，也可以只设一个楼梯。
上一页 返回
楼梯构造设计基本知识
建筑中楼梯的形式多种多样， 建筑中楼梯的形式多种多样，应当根据建筑及使用功能的不 同进行选择。按照楼梯的位置，有室内楼梯和室外楼梯之分; 同进行选择。按照楼梯的位置，有室内楼梯和室外楼梯之分; 按照楼梯的材料，可分为钢筋混凝土楼梯、钢楼梯、 按照楼梯的材料，可分为钢筋混凝土楼梯、钢楼梯、木楼梯 及组合材料楼梯;按照楼梯的使用性质，可分为主要楼梯、辅 及组合材料楼梯;按照楼梯的使用性质，可分为主要楼梯、 助楼梯、疏散楼梯及消防楼梯。 助楼梯、疏散楼梯及消防楼梯。 工程中，常按楼梯的平面形式进行分类。 工程中，常按楼梯的平面形式进行分类。根据楼梯的平 面形式，可分为直行单跑楼梯、直行双跑楼梯、 面形式，可分为直行单跑楼梯、直行双跑楼梯、平行双跑楼 梯、平行双分楼梯、平行双合楼梯、折形三跑楼梯、交叉跑( 平行双分楼梯、平行双合楼梯、折形三跑楼梯、交叉跑( 剪刀)楼梯、螺旋形楼梯、弧形楼梯等， 剪刀)楼梯、螺旋形楼梯、弧形楼梯等，如图5-2所示。 所示。

0.51.1.1.51.59.14.1-1箍筋类型1.(mxn)箍筋类型2.箍筋类型3.箍筋类型4.箍筋类型5.箍筋类型6.箍筋类型7.hhhhhbbbbbDD柱号标 高b1b2h1h2箍 筋箍筋类型号备 注角 筋b边一侧中部筋中部筋h边一侧全部纵筋bxh(圆柱直径D)KL45(3A) 250x500%%1308@100/150(2)2%%13118KL45(3A)KL44(4A) 250x500%%1308@100/150(2)2%%13118KL44(4A)LL8(16) 250x500%%1306@200(2)2%%13114;3%%13114KL38(3B) 250x600%%1308@100/150(2)2%%13116;3%%13116G4%%13012KL38(3B)KL32(17) 250x600%%1308@100/150(2)2%%13116G2%%13114KL39(XL) 250x500%%1308@100(2)2%%13116;3%%13116KL40(XL) 250x500%%1308@100(2)2%%13116;3%%13116KL39(XL)KL40(XL)KL39(XL)KL40(XL)KL41(3B) 300x600%%1308@100/150(2)2%%13116G2%%13114KL42(1A) 250x500%%1308@100/200(2)2%%13120KL43(1A) 250x500%%1308@100/200(2)2%%13120KL42(1A)KL43(1A)KL41(3B)KL46(XL) 250x500%%1308@100(2)2%%13116;3%%13116KL47(XL) 250x500%%1308@100(2)2%%13116;3%%13116KL39(XL)KL40(XL)KL39(XL)KL40(XL)KL48(5) 300

结构专业设计任务书1.结构设计的一般要求1.1施工图设计阶段的结构设计必须进行结构设计优化工作。

结构体系选型、结构布置、内力分析、结构措施、基础及地下室结构方案等都要进行多方案比较、进行设计优化，以达到适用、安全、经济的设计目标。

并体现以下原则：1.1.1为降低工程造价，节约能源和有利环保，提倡积极采用成熟的新技术、新结构、新材料；1.1.2重视结构的选型，经过方案优化选用抗地震作用及抗风力性能好的结构体系和结构布置方案，应使选用的结构体系受力明确、传力简捷；1.1.3必须选择合适的计算假定、计算简图、计算方法及计算程序，对于重要的高层结构、复杂的高层建筑结构，应至少用两个不同的力学模型的结构分析程序进行计算，分析比较，并对计算结果的合理性进行判断，确认其可靠性，保证结构的安全；1.1.4结构构造设计必须从概念设计入手，加强连接，保证结构有良好的整体性、足够的强度和适当的刚度。

1.2对施工图设计文件的要求：1.2.1结构施工图设计说明完整清楚，基础平面图、基础详图、结构平面布置图、结构构件详图、节点构造详图、楼梯结构图、预埋件详图等表达清晰，内容齐全，方便施工；1.2.2结构计算除进行强度计算外，应进行挠度及裂缝宽度的验算。

1.3高层住宅建筑应采用框架结构、框架-剪力墙结构、剪力墙结构，当住宅建筑平面较为规整时，可采用异形柱结构；7层及以下的住宅建筑根据我方要求可采用砌体结构（含底层框架-抗震墙多层砌体结构），当进深、开间大小变化较大时，应采用框架结构。

1.4结构方案、构件布置在满足建筑要求的同时尽量使室内空间“无梁无柱”，提高空间利用率；在平面较规则的情况下，优先采用混凝土异形柱结构，否则应视不规则的具体实际选用框架、短肢剪力墙、框架-剪力墙和剪力墙结构，以获取对工程成本的最大控制。

1.5卫生间楼板结构降低时，梁面也需相应降低处理，避免梁面突出楼板面；卫生间四周结构处理应采取梁板翻边以杜绝渗漏水的质量缺陷。

楼梯设计计划书1. 介绍本文档旨在提供一份楼梯设计计划书，以确保楼梯的安全性、美观性和实用性。

楼梯是建筑中不可或缺的组成部分，其设计需要考虑到人员流量、舒适度和建筑风格等因素。

本计划书将涵盖楼梯设计的各个方面，包括楼梯的类型、材料选择、尺寸标准、安全措施以及施工流程等内容。

2. 楼梯类型选择根据使用场所和建筑风格的不同，楼梯可以分为直线楼梯、弯曲楼梯和旋转楼梯等多种类型。

我们将根据建筑师提供的平面图和设计要求，选择最适合的楼梯类型。

2.1 直线楼梯直线楼梯是最常见和简单的楼梯类型，以直线方式连接楼层。

其优点是施工简单、布局灵活，适用于空间有限的场所。

然而，直线楼梯在占用空间较多的情况下并不适用。

2.2 弯曲楼梯弯曲楼梯（也称为转角楼梯）可以沿着弯曲的走廊或墙壁设计，以达到良好的视觉效果和空间利用效率。

选择弯曲楼梯时需要考虑楼层高度、弯曲角度以及楼梯宽度等因素。

2.3 旋转楼梯旋转楼梯是一种独特而具有艺术感的楼梯类型，其特点是通过旋转平台将楼梯连接到不同楼层。

旋转楼梯适用于公共建筑、豪华住宅和商业场所等需要吸引眼球的场景。

3. 楼梯材料选择楼梯的材料选择对楼梯的外观、耐用性和维护成本都有重要影响。

我们将根据建筑师的建议和预算要求，选择最合适的楼梯材料。

3.1 木质楼梯木质楼梯是最常见的楼梯类型之一，其自然的质感和温暖的色调赢得了许多人的喜爱。

木质楼梯可以与不同的室内风格相匹配，并提供舒适的脚感。

3.2 金属楼梯金属楼梯以其坚固性和现代感而受到青睐，其可以使用钢、铁、不锈钢等材料制作。

金属楼梯一般具有更高的制作成本，但其耐用性和易于清洁的特点使之成为一种不错的选择。

3.3 玻璃楼梯玻璃楼梯是一种独特而现代的设计选择，其透明的特性带来了通透感和光线的穿透性。

玻璃楼梯一般使用强化玻璃制作，需要特别注意其安全性和承重能力。

4. 楼梯尺寸标准为了保证楼梯的舒适性和安全性，需要按照相关的尺寸标准规范进行设计。

《建筑构造》实训任务书一、实习目的（1）实训是《建筑构造》科教学的一个重要环节，使学生在掌握了建筑构造的基本原理一般构造做法和详图绘制方法的基础上，能按照设计意图准确地绘制建筑施工图，也培养学生识读一般的建筑施工图。

（2）培养学生独立工作和解决实际问题的能力。

（3）培养学生严肃认真、实事求是、一丝不苟的实践科学态度。

二、实习组织（1）实习期间的组织指导工作由指导教师负责。

（2）实习工作由个人独立进行。

三、各实训项目的目的要求（一）绘制基础详图某工程条形砖基础，砖墙厚240mm，基础埋深12021m，基础底宽1240mm，室内外高差450mm，砼垫层厚100mm，试绘制等高式和间隔式砖基础详图各一，标注尺寸标高和材料做法。

再将本题改用砼基础和钢筋砼基础，另各绘制一详图。

采用A3图纸立式，比例1:30（二）绘制墙身剖面图按条件绘制墙身剖面详图（从基础底至二层窗口处）。

A3图纸，比例自定。

本工程为地下室一层，层高2600mm，地面二层，层高均为2800 mm。

此剖切处为非承重砖外墙，墙厚370 mm，地下室墙厚490 mm，外墙皮对正。

砖基础底宽1370 mm，埋深2800 mm，室内外高差1050 mm。

地下室设高侧窗，窗高900 mm，基础圈梁宽490 mm，高370 mm，其余圈梁240 mm，高180 mm。

一二层窗台高900 mm，有暖气槽，窗高1500 mm。

楼板厚12021m，楼面厚80 mm，内墙面普通抹灰厚2021m，外墙面贴面砖厚25 mm。

地下室为外包防潮，采光井的形式及做法自定。

（三）绘制梁板布置图某房间由2个3300mm开间组成，进深42021m，四周墙厚均为240mm。

设横向梁一根，梁宽250mm，梁高自选。

试分别绘制现浇和预制梁板布置图和纵横剖面图。

现浇板画出主筋方向，标注板厚；预制板画出板的分布和现浇板带尺寸，预制板板宽900mm，板厚12021。

要求：采用A3图纸立式，比例自定。

课程设计报告课程名称钢结构原理题目学部城建学部专业班级姓名指导教师年月日钢结构课程设计任务书题目: 施工方案及管理1. 课程设计教学条件要求本课程设计是针对《钢结构》课程而设，目的是使学生更好掌握、理解和应用《钢结构》课程中所学知识，锻炼学生综合运用各种基本原理基本理解钢结构设计总体思路和步骤。

熟悉常见钢结构案，掌握钢结构基本构件的构造要求并运用其进行安装流程安装方案的编制。

要求学生此前修读完成《土木工程材料》《材料力学》《结构力学》等相关课程的知识。

2. 课程设计任务（1）、初始条件钢楼梯、钢连廊、钢框架、钢屋盖4个典型工程案例：①奥园∙盘龙壹号综合体——B-5-1#楼14#钢楼梯设计与计算②奥园∙盘龙壹号综合体——B-5-1#楼3F钢连廊设计与计算；③诚善中学食堂——钢框架设计与计算；④冠鲁明德新城商业建筑——贝壳造型钢屋盖设计与计算。

（2）、学生各自任务分配学号为单的同学细致系统学习案例①和案例③，学号为双的同学细致系统学习案例②和案例④。

将案例学习知识进行理解概括和归纳，查阅相关规范和技术标准。

单号同学对钢框架结构体系，双号同学对钢屋盖（或网盖）结构体系，进行施工方案编写、施工流程图绘制、施工所需人员和机械的基本配置，施工安全防护注意事项及施工质量控制办法的确定。

绘制所选结构体系的施工图和节点布置图（不少于3张）。

3. 课程设计内容及成果（1）课程设计封面（2）任务书及评分表（3）课程设计报告书，应包括以下内容①所选工程类别特征及应用范围介绍，及其发展趋势预测；②确定该类工程项目合理的施工工序，并确定各施工工序的合理先后衔接顺序，绘制流程图；③拟定和安排该类工程项目施工方案，具体到各个工序的具体施工方法；④根据施工流程图和施工方案（配合恰当图片，图文并茂），确定所需各工种人员配置和机械设备；⑤制定此类工程施工安全管理规程和注意事项；⑥明确此类工程项目施工质量要求并制定切实可行的质量控制办法。

建筑构造实训任务书一、实训目的建筑构造实训是《建筑构造》课程实践性教学的重要环节，是每个学习建筑工程技术的学生必须经历的专业技能训练。

通过训练使得学生进一步巩固建筑工程图的绘制表现能力，将课本的构造理论知识在实践中得以运用，强化理解，提高学习工效。

同时通过共同完成实训任务，锻炼学生团队合作的能力。

二、实训任务学生以组为单位，每组6-7人。

要求学生选择一座校园建筑物，合作完成校园建筑的测绘及调研工作，每组提交一份完整的图纸资料及相关的调研资料。

每人至少独立绘制完成一张2号CAD图纸的工作量。

三、实训具体内容及进度参考三、实训时间地点要求实训时间：7月3日至7月9日。

工作时间：上午8:30-11:30，下午1:30-4:00实训地点：①测绘建筑物内②系计算机房（每组两台电脑）四、实训成果要求1、制定团队工作实施方案一份。

（word制作，A4纸打印）实训项目经理主持，大家共同拟定工作方案，内容包括实训目的、实训调研测绘对象、调研团队、工作分工及责任人、工作步骤（有时间节点）、工作标准或实训成果等。

2、整幢建筑各部分构造信息表（自行设计表格，excel或word表格绘制，A4纸打印）结合建筑构造教材内容，对测绘建筑进行构造调研，设计调研表，内容包括项目、部位、类型、材料、尺寸、构造层次、节点处理、面层装饰、连接方式、细部处理及备注说明和照片等。

3、实训绘图成果（CAD作图A2图幅，A4纸打印，格式参照手绘图要求）1）绘制建筑平面图，要求作底层平面图、楼层平面图、屋顶平面图以及局部放大平面图。

2）绘制建筑立面图至少一幅。

3）绘制建筑剖面图至少一幅，要求要剖到门、窗洞口、楼梯等标高变化较大，构造相对复杂的部位。

4）绘制楼梯详图：分底层、楼层、顶层楼梯平面图和楼梯剖面图以及扶手、栏杆等细部构造大样详图。

5）参照教材参考书绘制墙体、勒脚、散水、门窗、窗台、雨篷、阳台、变形缝、楼板、屋面等构造节点详图每组至少3个。

（2）、平面图：底层，标准层，屋顶平面(1：100)
（3）、主要立面图：2个(1：100)。
（4）、剖面图：要求剖在主门厅、楼梯间或建筑层高变化处1~2个(1：100)。
（5）、楼梯详图、部分构造详图。
2、设计说明书
内容：设计任务简介、建筑方案主题思想及平、立、剖设计说明，承重结构选择、结构布置、建筑材料选择等介绍和说明。要条理清晰，重点突出。
框架结构的各种荷载计算，内力分析及组合，梁、柱截面设计； 楼梯设计。
（3）、基础选型及基础设计。
（4）、应用计算机进行内力及配筋计算，并对手算结果进行校核。
3、绘制结构施工图：根据计算结果及抗震设防要求，按照建筑和结构制图标准绘制施工图
(1)结构施工说明；
(2)基础平面布置图(1：100)，基础详图；
决实际问题的能力。
3、学会针对要解决的问题，广泛地搜集国内外有关资料，了解国内外的水平和状况。
4、培养深入细致调查研究，理论联系实际，从经济、技术的观点全面分析和
解决问题的方到的要求
建筑设计任务
1、建筑施工图绘制：
（1）、建筑施工说明，总平面图(1：500、1：1000)，施工说明，门窗表。
结构设计要求与任务
1、确定结构方案：根据原始资料及建筑初步设计，通过分析比较，确定本工程的结构方案和构件选型，进行结构布置，选择构件截面尺寸及材料标号。
2、结构计算：
（1）、荷载计算：根据建筑使用功能及建筑结构荷载规范进行计算。
（2）、对上部主要承重结构进行内力计算及配筋： 现浇楼（屋）面梁、板设计；
XXXXX大学
毕 业设 计论 文任 务 书
XXXXXX学院土木工程专业
一、题目
XXXXXXX办公楼建筑与结构设计

《建筑构造-1》作业一、外墙身构造设计（一）设计题目：根据图示条件，绘制教室或宿舍外墙身剖面图。

已知：室内外高差450㎜，窗台距室内地面900㎜高，室内地坪从上至下分别为：20㎜厚1:2水泥砂浆面层，C10素混凝土80㎜厚，100㎜厚3:7灰土，素土夯实。

要求沿外墙窗纵剖，从楼板以下至基础以上，绘制墙身剖面图。

各种节点的构造做法很多，可任选一种做法绘制。

图中必须标明材料、做法、尺寸。

图中线条、材料符号等，按建筑制图标准表示。

字体应工整，线型粗细分明。

比例：1:10。

（二）设计内容和深度本设计用3#图纸一张，完成下列内容：1．按图示要求画出各个节点详图（墙脚构造、散水、明沟、窗台、过梁、圈梁、地面层、楼板层等），布图时要求将各节点布置在一条直线上。

2．标注各点控制标高（防潮层、窗台顶面、过梁底面、圈梁底面、地坪、楼层、地坪等）。

3．画出定位轴线及轴线圈。

4．按构造层次表示内外抹灰、踢脚板、楼板地坪、窗框等处的关系，如画窗台板、窗套、贴脸板等构件。

5．按制图规范表示材料符号并标注各节点处材料、尺度及做法。

6．标注散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向。

7．标注详图名及比例。

（三）评分细则优：（１）按要求完成课程设计，墙身各节点详图布图匀称、字迹工整，图面清洁，所有线条、材料图例等均符合制图统一规定要求。

（２）尺寸标注正确，标高齐全。

散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向正确。

（３）构造层次表示清楚，内外墙抹灰、踢脚板、楼板、地坪、窗框等处的关系清楚。

（４）每个图下标注有图名及比例。

良：（１）按要求完成课程设计，墙身各个节点详图布图较均匀，整齐，字迹较工整，图面较清洁，线条、材料图例等均符合制图统一规定要求。

（２）尺寸标注较正确，标高齐全。

散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向基本正确。

（３）构造层次表示清楚，内外墙抹灰、踢脚板、楼板、地坪、窗框等处的关系基本清楚。

（４）每个图下标注有图名及比例。

建筑专业设计任务书一、建筑专业设计任务书1.设计说明1.1建筑设计总说明中建筑面积的计算要准确，建筑面积计算应严格按照国家有关规定执行，并根据项目需要及时更新面积计算书。

计算书形式可参照（附件一）。

1.2室内装修标准：按照我司拟定的交楼标准执行，详见（附件二）。

2.统一做法2.1公共部分2.1.1电梯前室与核心体2.1.1.1电梯选用上海三菱电梯，电梯资料见附件。

高层建筑中，两台并联的电梯，两电梯井之间不设墙，根据电梯土建资料做100宽的钢梁，以减少电梯井道面积。

如有需要设消防电梯，可将两台电梯均设为消防电梯。

2.1.2首层大堂2.1.2.1大堂前的室外不应放置各种井盖。

2.1.2.2大堂的层高结合平面布局宜设置为挑高一层半或二层，一般为4－5米，以提升住宅档次；同时应注意避免挑高大堂对住宅一、二层的遮挡并不得影响二层前室的自然采光通风。

2.1.2.3消火栓箱、电表箱等水电设备应避免设在首层大堂的主要视线范围内。

2.1.3楼梯2.1.3.1住宅楼梯间开间轴线尺寸2700为宜；进深多层5700，高层6000为宜（不考虑管道井尺寸）。

2.1.4地下、半地下停车库2.1.4.1应提高地下车库利用率，宜采用两柱间停3台车布置。

（轴线柱距8100，柱间净距7500）。

2.1.4.2地下停车库宜集中布置，合理安排设备管线与结构梁板柱等关系，尽量降低层高以节省造价的前提下，保证车库净高不低于2.3米。

独立车库的门洞口统一宽为2.7米，高为2.3米，轴线进深不小于6.0米。

车库门最终开启高度为2.2m，车库门安装的土建要求，见我司提供的样本等资料。

在设计时应注意，门运行的范围内不得出现梁、柱、各种水暖管线及电气灯具等障碍物。

灯位及电机插座应避开轨道及电机的位置。

地下车库内有防火卷帘时，应注意防火卷帘洞口内不得有管线穿越。

2.1.4.3地下室顶板上方覆土深度受景观种植、是否在顶板上方走管线、顶板上方排水管线坡度和坡长等因素影响，在设计时应综合考虑比较，控制顶板结构荷载，得出最优方案。

******业 设 计（论 文）任 务书课题名称 ****集团接待中心设计姓 名 学 号 院、系、部 专 业 土木工程专业 指导教师**（建筑）、**（结构）※※※※※※※※※ ※※ ※※※※※※※※※※※※※20**届学生毕业设计(论文)材料 （一）20**年1月10日题目：安徽***集团接待中心设计一、总建筑面积：5500—6000 m²二、工程概况：*****集团拟在厂前区内建造一幢多层接待中心，该中心为中档标准，并附设餐饮、娱乐等服务设施，建筑层数主体五-六层左右，采用框架结构，建筑体型组合可为单一型或组合型（可根据各部分功能具体情况灵活安排），室外有停车场及绿化布置。

地形图如下。

三、基地平面：（见下图）四、建筑组成及面积分配（面积上下浮动＜10％）1．组成部分（1）客房：2000 m2—2500 m2.标准客房（占客房面积的80％）：25 m2/间.商务套间（占客房面积的20％）：50m2/间（2）门厅：250m2包括服务台、商务茶座区、休息等候区、行李房、商务中心、商品部、公共卫生间等。

（3）餐饮用房：700 m2.餐厅（大厅及包厢）：400 m2.厨房（中西配餐、操作、贮藏等）：300 m2（4）娱乐服务用房：500 m2.舞厅：200m2.健身、棋牌、美容：各100m2（5）会议室：200m2.大会议室（1个）：100m2.小会议室（2个）：50 m2/个（6）标准层服务用房：25m2/层服务员休息室及服务台、开水间（7）办公室（若干）：75m2（8）辅助用房:150m2洗衣及贮物：75m2电话机房：25m2配电房：50m2（9）交通面积:若干走道、楼梯、电梯、过厅等2. 建筑标准：（1）层高：大空间：4.2m—4.5m 客房：3.3m—3.6m（2）装修外墙——面砖、涂料、石材、集石、喷涂等。

内墙和顶棚——门厅、多功能厅为较高级装修和吊顶棚，其余为中等装修。

楼地面——门厅、多功能厅为地板砖或石材面层；卫生间为防滑地砖；其他均为地砖面层。

《建筑构造实训》作业要求
大作业（一）：墙体构造设计作业
1、设计任务书 P37页 2.1.1某市办公楼5层砖混结构图2.2 A 轴线墙身大样图.墙厚均取180.
2、比例：1：10设计图纸内容及深度要求P39页—P41页 2.1.2墙身节点（包括散水或明沟、勒脚、窗台、墙身防潮层、过梁或圈梁、地坪层和楼板层及内外墙装修）节点在同一条垂直线上.
（按提供建筑的平面图、剖面图及必要的资料和条件，要求按指定位置设计墙身节点并画出详图）
大作业（二）：楼梯构造设计作业
1、设计任务书 P55页题目一：某住宅楼梯构造设计图3.1
2、2号图纸,图纸内容及深度要求P57页—P58页平面图（3 个）1：50;剖面图1：30;节点详图3个）
（按提供的楼梯间尺寸和使用要求，决定楼梯尺寸和构造，并画出楼梯图）
大作业（三）：屋面排水及节点设计
1、设计任务书 P72页题目一：办公楼屋面排设计图4.1
2、2号图纸,图纸内容及深度要求P75页屋顶平面图1：100 节点详图3个1：10
（按提供的平面图和必要的资料和条件决定排水方案，设计节点并画出详图）
6月10日必须交齐作业，送省电大，希望大家相互告知。
