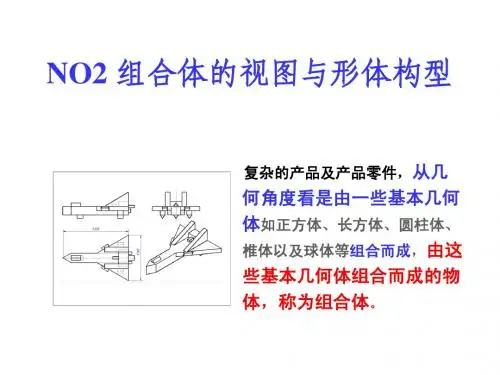

NO2 组合体的绘制与识读(2-画组合体)

图 4-13 基本体的截交线
机械识图——项目4 组合体视图的绘制与识读
组合体中常出现的情况两个基本形体相交，这种基本形体相交得到的立体， 叫相贯体，其表面交线称为相贯线，如图 4-14 所示。
图 4-14 相贯体与相贯线 两回转体的相贯线一般为封闭的空间曲线，个别情况为直线，且为两回转体 表面的共有线和分界线，其形状取决于两相交回转体的形状、相对位置和大小。
（a）立体图
（b）正确 图 4-5 两表面相切及画法
（c）错误
机械识图——项目4 组合体视图的绘制与识读
二、组合体三视图的画法
1 形体分析
假想把组合体分成若干个基本体，明确各基本体的形状、相互之间的位置、 组合形式以及表面的连接关系，这种分析方法称为形体分析法。
如图 4-6 的支撑座，可分解为底板、立板和肋板三部分。
（a）尺寸
（b）选择基准
图 4-10 支撑座的尺寸分析
机械识图——项目4 组合体视图的绘制与识读
由长度方向尺寸基准注出底板上圆孔与右端面的定位尺寸 28；由宽度方向尺 寸基准注出底板上两圆孔的定位尺寸 12；由高度方向尺寸基准注出立板上圆孔与 底面的定位尺寸 22；最后再标注立板与右端面的定位尺寸 4，标注上述尺寸（图 4-11a、b、d）。
机械识图——项目4 组合体视图的绘制与识读
一、圆柱-圆柱的相贯线
1 两直径不等圆柱的相贯线
图 4-15a、b 所示为两直径不等的圆柱垂直相贯的立体图和三视图。
a)立体图
b)三视图
c) 简化画法
图 4-15 正交圆柱相贯线及简化画法 在一般情况下，如无特殊要求，常用圆弧代替相贯线的简化画法，具体作图
a）表面不平齐
b） 表面平齐
图 4-3 两表面平齐与不平齐及画法

前、中、后面
左、右面
相交面
左、右面
上、下面
相邻线框的 含义
自行分析
2015/9/13 工业制图课件 47
4.4.2 读图的注意要点
1. 几个视图联系起来看
组合体的主、俯视图相同，但形状不同
2015/9/13 工业制图课件 48
2. 善于抓住形状特征和位置特征的视图
2015/9/13
工业制图课件
工业制图课件
39
例：求作W 投影
2015/9/13
工业制图课件
40
Ⅳ
Ⅲ Ⅱ Ⅰ
（a）题目
看懂组合体、补画出左视图
2015/9/13 工业制图课件 41
Ⅱ Ⅰ
（c）想象出形体Ⅰ
（d）想象出形体Ⅱ
Ⅳ
Ⅲ
（e）想象出形体Ⅲ
2015/9/13
（f）想象出形体Ⅳ
工业制图课件 42
(g) 补画出形体Ⅰ的 左视图
2015/9/13
定位置，想整体
工业制图课件 18
线面分析法读图总结
运用线、面的投影规律，分析视图中图线和线框所代
表的意义和相互位置，从而看懂视图的方法，称为线面分
析法。这种方法主要用来分析视图中的局部复杂投影。 看图时要注意： 平行面的投影具有实形性和积聚性 垂直线的投影具有实长性和积聚性
垂直面的投影具有积聚性和类似性
49
形体分析法读图总结
形体分析法是看组合体视图的基本方法。把比较
复杂的视图，按线框分成几个部分，运用三视图的投 影规律．分别想象各形体的形状及相互连接方式，最 后综合起来想出整体。 看图的一般步骤：
1．分析视图，划分线框
2．对照投影，想出形体 3.

遵循投影法的规则
在画组合体时，应正确表达各基本体之间 的叠加、切割或穿插关系，确保画面的清 晰度和准确性。
在画组合体的三视图时，应遵循投影法的 规则，如长对正、高平齐、宽相等，确保 三视图之间的投影关系正确。
注意图线与图线的连接关系
合理运用剖视图和断面图
在画组合体的三视图时，应注意图线与图 线的连接关系，特别是切割型组合体中， 应准确表达切割面的位置和形状。
设计优化
通过计算机辅助设计软件进行优化设计，改进组 合体的结构形式和连接方式，提高其稳定性和可 靠性。
工艺优化
采用先进的加工和装配工艺，如数控加工、激光 焊接和机器人装配等，可以提高组合体的制造精 度和效率。
THANKS
感谢观看
圆柱体组合体
02
圆柱体的绘制需要注意轴线的位置和方向，以及投影时产生的
圆弧形状。
复杂组合体
03
对于由多个基本几何体组成的复杂组合体，需要仔细分析其构
成和相对位置关系，并按照正确的顺序进行绘制。
05
组合体的应用与实例
组合体在实际中的应用
机械制造
组合体在机械制造中广泛 应用，如机床、减速器、 发动机等复杂机械部件的 设计和制造。
添加投影线
根据投影原理，在各个视图上添加投 影线，以表示基本几何体之间的相对 位置关系。
检查与修正
完成绘制后，仔细检查各视图之间的 投影关系是否正确，以及是否有遗漏 或错误，并进行必要的修正。
绘制实例分析
长方体组合体
01
长方体是最简单的组合体之一，其绘制相对简单，主要需注意
长方体的比例和位置关系。
注意精度要求
尺寸标注应满足精度要求，避 免误差过大影响产品质量。

组合体的画法和标注
一、 组合体的组合形式
叠加型
综合型
切割型
1．叠加
画图时，对两形体表面之间的接触处，应注意以下两点：
（1）当两形体的表面不平齐时，中间应该画线。 （2）当两形体的表面平齐时，中间不应该画线。
有线
无线
不共面
共面
2.相切
视图上相切处 的画法：
1）二面相切处 不画线。
2）相邻平面的 投影应画至切点处。
（3）圆柱、圆锥的直径一般注在非圆视图上，圆弧半径应注 在投影为圆弧的视图上。
（4）尺寸应尽量避免标注在虚线上。 （5）同方向平行并列尺寸，小尺寸在内，大尺寸在外，间隔 均匀，依次向外分布，以免尺寸界限与尺寸线相交，影响看图。 同一方向串联尺寸，箭头应首尾相连，排在同一直线上。
4. 合理
四、常见结构的尺寸标注
一、组合体三视图的画法
4.布置视图 应考虑尺寸标注和标题栏的位置合理布置各 视图位置。画出作图基准线，即对称中心线、主要回转体的轴 线、底面及重要端面的位置线。
5.绘制底稿 叠加型组合体应按照形体分析法逐个画出各 形体的投影，从而得到整个组合体的三视图。
6.检查、描深 底稿完成后，应认真检查，确认无误后， 按标准线型描深。
三、尺寸标注的基本要求
1．正确 数值应正确无误，注法符合国家标准规定。 2．完整 标注的尺寸应能完全确定物体的形状和大小，既不重 复，也不遗漏。
3．清晰 尺寸布置应清晰，便于标注和看图。注意以下几点： （1）应尽量将尺寸注在视图外面。相邻视图有关尺寸最好注 在两视图之间，以映该形体形状特征和位置特征较为明显的视图上。
一、组合体三视图的画法
2.选择主视图的投射方向 一般应选择反映组合体各组成部分形状和相对位置较为明 显的方向作为主视图的投射方向；为使投影能得到实形，便于 作图，应使物体主要平面和投影面平行；同时考虑组合体的自 然安放位置；并要兼顾其它两个视图表达的清晰性，虚线尽量 少。主视图选定后，俯视图和左视图也就随着确定了。 3.选比例、定图幅 视图确定后，应根据实物的大小和复 杂程度，按照国标要求选择比例和图幅。在表达清晰的前提下， 尽可能选用1:1的比例。同时注意，所选的幅面要比绘制视图 所需的面积大一些，即留有余地，以便标注尺寸和画标题栏等。
