PUMA机械臂的逆运动学解耦分析及仿真

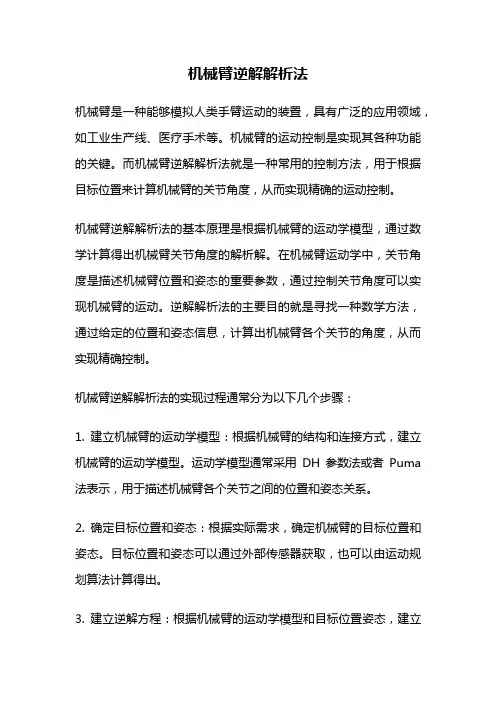

机械臂逆解解析法机械臂是一种能够模拟人类手臂运动的装置，具有广泛的应用领域，如工业生产线、医疗手术等。

机械臂的运动控制是实现其各种功能的关键。

而机械臂逆解解析法就是一种常用的控制方法，用于根据目标位置来计算机械臂的关节角度，从而实现精确的运动控制。

机械臂逆解解析法的基本原理是根据机械臂的运动学模型，通过数学计算得出机械臂关节角度的解析解。

在机械臂运动学中，关节角度是描述机械臂位置和姿态的重要参数，通过控制关节角度可以实现机械臂的运动。

逆解解析法的主要目的就是寻找一种数学方法，通过给定的位置和姿态信息，计算出机械臂各个关节的角度，从而实现精确控制。

机械臂逆解解析法的实现过程通常分为以下几个步骤：1. 建立机械臂的运动学模型：根据机械臂的结构和连接方式，建立机械臂的运动学模型。

运动学模型通常采用DH参数法或者Puma 法表示，用于描述机械臂各个关节之间的位置和姿态关系。

2. 确定目标位置和姿态：根据实际需求，确定机械臂的目标位置和姿态。

目标位置和姿态可以通过外部传感器获取，也可以由运动规划算法计算得出。

3. 建立逆解方程：根据机械臂的运动学模型和目标位置姿态，建立逆解方程。

逆解方程是一个包含各个关节角度的方程组，通过求解该方程组可以得到机械臂的关节角度解析解。

4. 求解关节角度：根据逆解方程，使用数值计算方法求解机械臂的关节角度。

常用的数值计算方法包括牛顿迭代法、高斯消元法等。

5. 控制机械臂运动：根据计算得到的关节角度，通过控制器控制机械臂的运动。

控制器通常使用PID控制算法或者其他高级控制算法，根据机械臂的实时状态调整关节角度，实现精确控制。

机械臂逆解解析法的优点是能够得到关节角度的解析解，计算速度较快。

逆解解析法不仅可以用于机械臂的运动控制，还可以用于机械臂的路径规划和碰撞检测等应用。

但是逆解解析法也存在一些限制，例如只适用于特定类型的机械臂结构，无法处理复杂的非线性关系等。

机械臂逆解解析法是一种常用的机械臂运动控制方法，通过数学计算得出机械臂关节角度的解析解，实现精确控制。

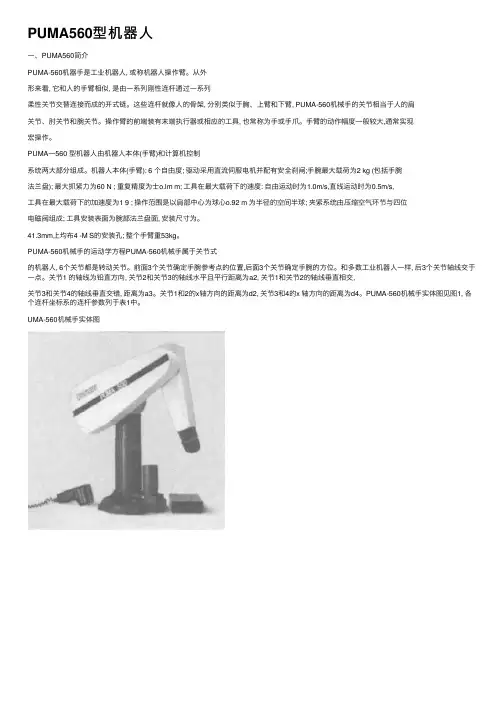

基于MATLAB的PUMA560机械臂运动仿真徐哲扬来源：?读天下?2021年第10期摘要：工业机器人崛起于在20世纪60，是一种将其和计算机辅助设计〔CAD〕、计算机辅助制造〔CAM〕系统结合在一起的特殊装备。

而Unimation PUMA560作为简单6自由度机器人，在工业中的应用也极为广泛。

本文针对典型的工业机器人Unimation公司生产的PUMA560机器人，运用MATLAB中的机器人仿真工具箱〔Robotics Toolbox〕分析了其正逆运动学方法和轨迹规划的结果，并观察了其运动情况和规律。

关键词：Unimation PUMA560；机械臂；MATLAB仿真机器人运动学涉及大量的算法设计和计算量，所以利用计算机可视化和计算机的仿真软件的方式进行仿真，能过大大减轻科研人员的工作量。

通过图形观察机器人在一定控制条件下的运动规律进而帮助科研人员更好地理解其工作的原理，同时验证其算法的正确性，并对机器人进行图形仿真将结果以图形的形式表示出来，也十分便于展示给企业或者客户。

此外，MATLAB等的仿真软件能在机器人投入生产之前观察其工作效果，从而大大减轻了企业承担的经济风险。

一、搭建PUMA560机械臂本文应用MATLAB的Robotics Toolbox机器人仿真工具箱做机械臂的仿真。

第一步是利用Link函数搭建各个连杆之间关节的相互关系，第二步是调用robot函数创立一个新的机器人对象。

二、 PUMA560的运动分析〔一〕机器人运动学正问题机器人运动学正问题连杆的位移和相对应的关节的偏移量，求解末端连杆坐标系相对于基坐标系的位姿。

图1 PUMA560操作臂运动参数和坐标系分布本文使用MALTBA的Robot中的正问题计算函数fkine能够求解机器人运动学的正问题。

在分析这个问题时，分析可得在操作臂的中部有一个轮子将连续三个部件的运动相关联在一起。

需要根据连杆变换矩阵公式求得每一个连杆的变换矩阵01T～56T，然后将各个连杆矩阵连乘得到06T：〔二〕机器人运动学逆问题机器人运动学逆的解决方法在被告知连杆的位移和相对应坐标系的姿态，即其位姿矩阵，求反求机械臂各个关节的位姿。

一种仿人机械臂的运动学逆解的几何求解方法随着科技的不断发展，机械臂在工业自动化、医疗辅助和智能制造等领域中得到了越来越广泛的应用。

仿人机械臂作为一种新型的机械臂，具有更高的柔顺性和精确性，可以更好地模拟人体肢体的运动，并且在日常生活中也有着广泛的应用前景。

仿人机械臂的运动学逆解问题一直是研究的重点和难点之一。

运动学逆解是指在已知机械臂末端执行器的位置和姿态情况下，根据机械臂的结构参数和关节角度，求解出满足末端执行器位置和姿态要求的机械臂关节角度。

而几何求解方法是其中一种研究手段，通过空间几何关系建立数学模型，从而实现运动学逆解。

本文将介绍一种基于几何求解的仿人机械臂运动学逆解方法，并对其优缺点进行分析。

一、仿人机械臂的运动学逆解问题1. 仿人机械臂的特点仿人机械臂是一种模拟人体上肢结构和运动规律的机械臂，通常由肩部、肘部和手部三个自由度组成，并且具有较高的柔顺性和精确性。

它可以模拟人体上肢的各种复杂运动，如抓取、握持、挥舞等，因此在医疗辅助、人机交互等领域有着广泛的应用。

2. 运动学逆解问题的挑战仿人机械臂的运动学逆解问题比传统机械臂更加复杂，主要表现在以下几个方面：① 多自由度：仿人机械臂通常具有较多的自由度，关节角度之间存在复杂的耦合关系，从而增加了运动学逆解的难度。

② 柔性和精确性要求高：仿人机械臂需要具有较高的柔顺性和精确性，要求逆解方法能够准确地求解出关节角度，以实现精准的末端执行器运动。

③ 复杂的运动规律：仿人机械臂需要模拟人体上肢的各种复杂运动，如抓取、握持、挥舞等，要求逆解方法能够处理多种不同的运动规律。

二、基于几何求解的仿人机械臂运动学逆解方法基于几何的运动学逆解方法是通过建立机械臂末端执行器位置和姿态的数学模型，从而推导出机械臂关节角度的求解公式。

这种方法常常需要涉及空间几何关系的建立和复杂的数学推导，但由于其几何直观性和适用性广泛，因此在仿人机械臂运动学逆解中得到了广泛的应用。

puma560的运动学及matlab实现（正解+逆解）表1 PUMA560机器⼈的连杆参数关节i变化范围/(o) 190000-160~16020-900149.09-225~453-900431.80-45~22540-9020.32443.07-110~170509000-100~10060-9000-266~266正解源码DEG = pi/180;cta1=-70.4385cta2=182.6918cta3=-90.0000cta4=-82.4708cta5=-19.7387cta6=-97.9933T01=[cosd(cta1),-sind(cta1),0,0;sind(cta1), cosd(cta1),0,0;0,0,1,0;0,0,0,1];T02=T01*[cosd(cta2),-sind(cta2),0,0;0,0,1, 149.09;-sind(cta2),-cosd(cta2),0,0;0,0,0,1] ;T03=T02*[cosd(cta3),-sind(cta3),0,431.8;sind(cta3), cosd(cta3),0,0;0,0,1,0;0,0,0,1];T04=T03*[cosd(cta4),-sind(cta4),0,20.32;0,0,1,433.07;-sind(cta4),-cosd(cta4),0,0;0,0,0,1];T05=T04*[cosd(cta5),-sind(cta5),0,0;0,0,-1,0;sind(cta5), cosd(cta5), 0,0;0,0,0,1];T06=T05*[cosd(cta6),-sind(cta6),0,0;0,0,1,0;-sind(cta6),-cosd(cta6),0,0;0,0,0,1];O=T06*[0;0;0;1];=====================================================逆解源码fid = fopen('inverseout.txt','w');%逆解的保存⽂件%赋初值T06 =[0.0000 1.0000 0.0000 -149.0900;0.0000 -0.0000 1.0000 864.8700;1.0000 0 -0.0000 20.3200;0 0 0 1.0000] ;a0=0; a1=0; a2=431.8; a3=20.32; a4=0; a5=0;d1=0; d2=149.09; d3=0; d4=433.07; d5=0; d6=0;n_x=T06(1); n_y=T06(2); n_z=T06(3);o_x=T06(5); o_y=T06(6); o_z=T06(7);a_x=T06(9); a_y=T06(10); a_z=T06(11);p_x=T06(13); p_y=T06(14); p_z=T06(15);disp(['⼋组解分别是：']);for i=1:2for j=1:2for k=1:2%求解theta1(为弧度)sqr1=[sqrt(p_x^2+p_y^2-d2^2),-sqrt(p_x^2+p_y^2-d2^2)];ta1=atan2(p_y,p_x)-atan2(d2,sqr1(i));%求解theta3（弧度表⽰）k1=(p_x^2+p_y^2+p_z^2-a2^2-a3^2-d2^2-d4^2)/(2*a2);sqr3=[sqrt(a3^2+d4^2-k1^2),-sqrt(a3^2+d4^2-k1^2) ];ta3=atan2(a3,d4)-atan2(k1,sqr3(j));fs23=-((a3+a2*cos(ta3))*p_z)+(cos(ta1)*p_x+sin(ta1)*p_y)*(a2*sin(ta3)-d4); sc23=(-d4+a2*sin(ta3))*p_z+(cos(ta1)*p_x+sin(ta1)*p_y)*(a2*cos(ta3)+a3); ta23=atan2( fs23,sc23);%求解theta2 （弧度表⽰）ta2=ta23-ta3;%求解theta4 （弧度表⽰）fs4=[ -a_x*sin(ta1)+a_y*cos(ta1),a_x*sin(ta1)-a_y*cos(ta1)];sc4=[ -a_x*cos(ta1)*cos(ta23)-a_y*sin(ta1)*cos(ta23)+a_z*sin(ta23),a_x*cos(ta1)*cos(ta23)+a_y*sin(ta1)*cos(ta23)-a_z*sin(ta23)];fprintf(fid,'%d,',sc4(1,1));fprintf(fid,'\t');fprintf(fid,'%d,',sc4(2,1));fprintf(fid,'\t');fprintf(fid,'%d,',fs4(1,1));fprintf(fid,'\t');fprintf(fid,'%d,',fs4(1,2));fprintf(fid,'\t');fprintf(fid,'\n');ta4=atan2(fs4(k),sc4(k));%求解theta5 （弧度表⽰）fs5=-a_x*(cos(ta1)*cos(ta23)*cos(ta4)+sin(ta1)*sin(ta4))...-a_y*(sin(ta1)*cos(ta23)*cos(ta4)-cos(ta1)*sin(ta4))...+a_z*(sin(ta23)*cos(ta4));sc5=a_x*(-cos(ta1)*sin(ta23))+a_y*(-sin(ta1)*sin(ta23))+a_z*(-cos(ta23));ta5=atan2(fs5,sc5);%求解theta6 （弧度表⽰）fs6=-n_x*(cos(ta1)*cos(ta23)*sin(ta4)-sin(ta1)*cos(ta4))...-n_y*(sin(ta1)*cos(ta23)*sin(ta4)+cos(ta1)*cos(ta4))...+n_z*(sin(ta23)*sin(ta4));sc6= n_x*(cos(ta1)*cos(ta23)*cos(ta4)+sin(ta1)*sin(ta4))*cos(ta5)... -n_x*cos(ta1)*sin(ta23)*sin(ta5)...+n_y*(sin(ta1)*cos(ta23)*cos(ta4)+cos(ta1)*sin(ta4))*cos(ta5)...-n_y*sin(ta1)*sin(ta23)*sin(ta5)...-n_z*(sin(ta23)*cos(ta4)*cos(ta5)+cos(ta23)*sin(ta5));ta6=atan2(fs6,sc6);%save%将其化为⾓度Theta=[ta1 ta2 ta3 ta4 ta5 ta6]./pi*180endendend关于C++版本的运动学正解和逆解的代码，可以在以下链接下载。

PUMA560机器人运动学分析——基于matlab程序的运动学求解求解PUMA560正向运动学解。

求解PUMA560逆向运动学解。

求解PUMA560的雅克比矩阵。

利用GUI创建运动分析界面。

姓名：xxx学号：201100800406学院：机电与信息工程学院专业：机械设计制造及其自动化年级2011指导教师：xx前言说明此次大作业，是我自己一点一点做的。

程序代码写好之后，感觉只是将代码写上去太过单调，而又不想将课本上或PPT上的基础知识部分复制上去，但我又想让自己的大作业有一点与众不同，所以我决定弄一个GUI界面。

开始对GUI一窍不通，经过几天的学习，终于有了点成果，但还是问题不断，有很多想法却难以去实现，考试在即，只能做成这样了，希望见谅。

目录前言说明 ................................................................................. - 1 -求解PUMA560正向运动学解 ............................................... - 2 -求解PUMA560逆向运动学解 ............................................... - 5 -求解PUMA560的雅克比矩阵 ............................................. - 15 -利用GUI创建运动分析界面................................................ - 22 -求解PUMA560正向运动学解在已知PUMA560各关节连杆DH参数，以及给定相应的关节变量之后，可以通过正向运动学求解出机械手末端抓手在基系内的位姿。

从而利用输入不同的关节变量组合，实现对PUMA560机器人的准确控制。

以下是利用matlab编写的求解PUMA560正向运动学解的函数zhenjie.m:function T=zhenjie(c1,c2,c3,c4,c5,c6)%求puma560正解a2=431.8;a3=20.32;d2=149.09;d4=433.07;c1=c1/180*pi;c2=c2/180*pi;c3=c3/180*pi;c4=c4/180*pi;c5=c5/180*pi;c6=c6/180*pi;A1=[cos(c1),-sin(c1),0,0;sin(c1),cos(c1),0,0;0,0,1,0;0,0,0,1];A2=[cos(c2),-sin(c2),0,0;0,0,1,d2;-sin(c2),-cos(c2),0,0;0,0,0,1];A3=[cos(c3),-sin(c3),0,a2;sin(c3),cos(c3),0,0;0,0,1,0;0,0,0,1];A4=[cos(c4),-sin(c4),0,a3;0,0,1,d4;-sin(c4),-cos(c4),0,0;0,0,0,1];A5= [cos(c5),-sin(c5),0,0;0,0,-1,0;sin(c5),cos(c5),0,0;0,0,0,1];A6=[cos(c6),-sin(c6),0,0;0,0,1,0;-sin(c6),-cos(c6),0,0;0,0,0,1];T=A1*A2*A3*A4*A5*A6end其中c1,c2,c3,c4,c5,c6，为分别输入的各关节变量，即连杆1、连杆2、连杆3、连杆4、连杆5、连杆6的关节转角，直接利用关节矩阵相乘得到机械手末端抓手在基系内的位姿。
