浅谈无应力配管的规范要求

  • 格式：doc
  • 大小：50.50 KB
  • 文档页数：6

1
二、无应力配管相关规范要求
（一）规范SH3501～2002中6.2.9条规定：与转动机器连接的管道，
宜从机器侧开始安装，并应先安装管支架。管道和阀门等的重量和附
加力矩不得作用在机器上。6.2.10条规定：与机器连接的管道及其支、
吊架安装完毕后，应卸下接管上的法兰螺栓，在自由状态下所有螺栓
应能在螺栓孔中顺利通过。法兰密封面间的平行偏差、径向偏差及间
距应符合规定值。
（二）《石油化工泵组施工及验收规范》SH/T3541-2007中5.3.3条及
5.3.4规定与上述要求相同。
（三）《化工机器安装工程施工及验收规范》HG20203-2000中6.3.2
条规定：与机器连接的管道固定焊口应远离机器进行焊接，距离不应
小于1m，避免焊接热应力对机器造成影响；6.3.3条规定：管道与机
器连接时，不得使机器承受外加负荷，严禁强制对口连接。
（四）工业金属管道工程施工规范GB 50235-2010
7.4 连接设备的管道安装

7.4.1 管道与设备的连接应在设备安装定位并紧固地脚螺栓后进行。
安装前应将其内部清理干净。

7.4.2 对不允许承受附加外荷载的动设备，管道与动设备的连接应符
合下列规定：

1 与动设备连接前，应在自由状态下检验法兰的平行度和同心度，当
设计文件或
2

产品技术文件无规定时，法兰平行度和同心度允许偏差应符合表
7.4.2 的规定。
表7.4.2 法兰平行度和同心度允许偏差
机器转速（r/min） 平行度（mm） 同心度（mm）
＜3000 ≤0.40 ≤0.80
3000～6000 ≤0.15 ≤0.50
＞6000 ≤0.10 ≤0.20
2 管道系统与动设备最终连接时，应在联轴器上架设百分表监视动设
备的位移。
当动设备额定转速大于6000r/min 时，其位移值应小于0.02mm；当额
定转速小于或等于6000r/min 时，其位移值应小于0.05mm。
7.4.4 工业金属管道安装合格后，不得承受设计以外的附加荷载。
7.4.5 工业金属管道试压、吹扫与清洗合格后，应对管道与动设备的
接口进行复位检查，其偏差值应符合本规范表7.4.2 的规定。
工业金属管道工程施工规范（条文说明）
7.4 连接设备的管道安装
7.4.2 本条是管道与动设备连接时的要求,与原规范比较,增加了转
速小于3000r/min 时法兰平行度和同心度的要求，因为转速小于
3000r/min 的动设备在石油化工等行业比较普遍。对于管道与动设备
的最终连接处，单机试车前在联轴器上架设百分表检查，若位移值不
符合要求，则应进行调整，合格后方可试车。
（五）石油化工金属管道工程施工质量验收规范GB 50517—2010
3

8.2 与转动机器连接的管道安装
8.2.1 与转动机器连接的管道，安装前应将内部清理干净。
8.2.2 与转动机器连接的管道及其支、吊架安装完毕后，应卸下
接管上的法兰螺栓，在自由状态下所有螺栓应能在螺栓孔中顺利通
过。
8.2.3 管道与机器的连接法兰应进行最终连接检查。检查时，应
在联轴器上架设百分表监视位移，松开和拧紧法兰连接螺栓进行观
测，其位移值应符合下列规定：
1 转速大于6000r/min时，位移值应小于0.02mm；
2 转速为3000r/min～6000r/min时，位移值应小于0.05mm。

（六）机械设备安装工程施工及验收通用规范GB50231-2009
6.3.5管子与机械设备连接时，不应使机械设备承受附加外力。
（七）石油化工机器设备安装工程施工及验收通用规范SH/T 3538—
2005
7.4 管道与机器的连接
7.4.1 与机器连接的管道，安装前必须将内部吹扫干净。
7.4.2 与机器连接的管道，其固定焊口应远离机器，且应符合下列规
定：
a）管道与机器的连接前，应在自由状态下，检查配对法兰的平行度
和同轴度，其偏差应符合表24的规定；
表24 法兰平行度、同轴度允许偏差
4

机器转速Vr r/min 平行度mm 同轴度mm
Vr＜3000 ≤D
0/1000 全部螺栓顺利穿入

3 000＜Vr≤6000 ≤0.15 ≤0.50
V
r＞6000 ≤0.10 ≤0.20

注：D0为法兰外径，mm。
b）配对法兰面在自由状态下的间距，以能顺利插入垫片的最小距离
为宜；
c）管道与机器最终连接时，应在联轴器上或机器支脚处，用百分表
监测转子轴和机器机体的径向和轴向位移：
1）转速大于6000r/min的机器，位移应不超过0.02mm；
2）转速小于或等于6000r/min的机器，位移应不超过0.05mm。
7.4.3 管道安装合格后，不得承受设计文件规定以外的附加载荷。
（八）SH/T 3543—2007石油化工建设工程项目施工过程技术文件规
定

SH/T3543-G402 连接机器管道安装检查记录
工程名称：
单元名称：
管道编号 执行
标准
序号 连接设备机器转速 机器管口自由状态下法兰检验 最终连接管道与机器法兰复位检查 检
查
5

位号 r/min 号 平行偏差 mm 径向偏差mm 法兰间距 mm 后的机器位移 mm 平行偏差 mm 径向偏差 mm 法兰间距mm 结
果

注：本表记录气体压缩机和转速大于或等于3 000 r/min的
机器。
施工班组长： 日期： 年 月 日 专业工程师： 日期： 年 月 日 质量检查员：

日期：
年 月 日
附录D
（规范性附录）
管道安装工程施工用表使用说明
D.2 SH/T 3543－G402“连接机器管道安装检查记录”，连接机器管
道安装合格后，机器不得承受设计以外的附加载荷，此表是记录管道
与机器连接后的检查结果。“执行标准”填写实际执行的标准规范、

合集下载

压缩机无应力配管技术

压缩机无应力配管技术

压缩机无应力配管技术
杨文龙
【期刊名称】《石油石化物资采购》
【年(卷),期】2022()9
【摘要】在压缩机与配管安装的施工中需要提高其安装技术,并在安装的过程中严格按照施工技术要求开展,笔者将重点对压缩机组进出口的应力配管进行分析,也对其施工工艺技术和基本要求进行探讨,以实际工程施工安装为例进行详细的分析,从而保障压缩机无应力配管技术的水平,也为其施工建设奠定良好的基础保障,推动其行业的稳定发展。

【总页数】3页(P102-104)
【作者】杨文龙
【作者单位】天津市滨海新区中石化第四建设有限公司
【正文语种】中文
【中图分类】TH4
【相关文献】
1.压缩机无应力配管施工技术
2.乙烯装置压缩机组无应力配管技术
3.压缩机无应力配管施工技术
4.DCC装置裂解气压缩机组无应力配管技术
5.离心式压缩机无应力配管施工技术
因版权原因，仅展示原文概要，查看原文内容请购买。

卧式机泵精找平找正及无应力配管和最终验收工序_图文(精)

卧式机泵精找平找正及无应力配管和最终验收工序_图文(精)

卧式机泵精找平找正及无应力配管和最终验收工序沙特 SES G20-C01标准对机泵的找平找正没有任何说明,完全遵照设备厂家和美国石油协会 API686-1996标准来执行。

我主要根据在沙特 PET 项目中设备精找平找正的工作经验,总结如下内容:1、设备基础完成凿毛清理, 采用座浆墩法就位, 粗找平找正 (质量允许公差为±3mm 工作结束,完成一次地脚螺栓灌浆 (采用无收缩水泥基灌浆料 ,在水平调整螺栓下放置平垫铁;2、通过水平调节螺栓来调整泵底座的水平, 具体检测泵底座的方法如 API686-1996第 72-77页和机泵厂家操作手册所示。

厂家操作手册的调整要求较高 , 具体调整水平步骤如下所示:整个设备底座泵侧和电机侧都要检测。

若现场到货有体积重量较大的卧式离心泵, 由于在运输过程中, 设备底座会发生较大的变形, 导致采用该检测方法行不通, 可以与质检人员协商通过检测泵出口法兰来验收。

1泵出口法兰的水平纵向和横向都要检测,质量要求不大于 0.02mm ,测量工具为条式或框式水平仪。

2电机下两块机械加工面板也都要检测纵向和横向,质量要求都不大于 0.05mm ,检测前要清除掉机械加工面的油漆; 若横向上两块底板机械加工面出现变形, 且用条式水平仪检测误差较大的情况,则质量检测要求可以不大于 0.1mm 。

水平仪气泡偏移太多不易读取时, 可以采用塞尺垫水平仪的低端来读取偏移道数。

若质量严格要求不大于 0.05mm ,且允许两块儿机械加工面横向上“ V ”字变形,可以将电机卸下,用水平尺跨两板然后其上用水平仪来测量, 对于不易将较大电机卸下来检测时, 可以采用塞尺加水平仪的方法, 在保证一块儿底板横向水平后, 对另一块儿底板上用同一个水平仪和同大小的塞尺, 然后读取水平仪的读数,不大于 0.05mm 即为合格。

工具为水平仪和塞尺。

3、卧式离心泵的轴对中调整。

松动泵体和电机下的紧固螺栓后,通过电机下底板上的调整螺栓来在水平平面上移动电机, 电机软脚下选择合适的不锈钢垫片 (不锈钢垫片平整无卷边, 不得使用厚度小于 0.05mm 垫片,总数不得超过 5片来上下移动,必要的时候可以松动泵体的紧固螺栓在平面上移动以达到轴对中的目的。

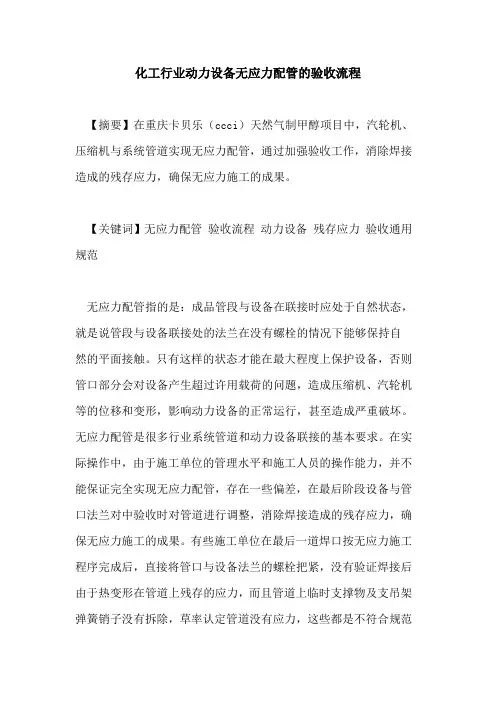

化工行业动力设备无应力配管的验收流程
