交流电气装置的接地Grounding for AC edectrical insfallationsDL/T621—1997中华人民共和国电力行业标准交流电气装置的接地DL/T621—1997Grounding for AC electrical installations中华人民共和国电力工业部1997-09-02批准1998-01-01实施前言本标准是根据原水利电力部1979年1月颁发的SDJ8—79《电力设备接地设计技术规程》和1984年3月颁发的SD119—84《500kV电网过电压保护绝缘配合与电气设备接地暂行技术标准》，经合并、修订之后提出的。
本标准较修订前的两个标准有如下重要技术内容的改变：1)增加了电阻接地系统交流电气装置保护接地接地电阻的规定；2)修订了有效接地系统接地装置接地线热稳定校验的规定；提出3～66kV不接地、消弧线圈接地和高电阻接地系统进行异地两相短路接地线热稳定校验的要求；3)补充了接地网非等间距布置时的接地网接触电位差、跨步电位差的计算方法；4)修订了杆塔接地装置和自然接地极冲击系数的计算方法；5)提出接地装置耐腐蚀的工作寿命的要求；6)增加了气体绝缘全封闭组合电器(GIS)的接地规定；7)参考IEC有关标准补充了低压建筑物电气装置的接地系统和接地装置等内容。
本标准发布后，SDJ8—79和SD119—84第六章500kV电网电气设备接地即行废止。
本标准的附录A、附录B、附录C、附录D和附录E是标准的附录，附录F是提示的附录。
本标准由电力工业部科学技术司提出。
本标准由电力工业部绝缘配合标准化技术委员会归口。
本标准起草单位：电力工业部电力科学研究院高压研究所。
本标准起草人：杜澍春。
本标准委托电力工业部电力科学研究院高压研究所负责解释。
1范围本标准规定了交流标称电压500kV及以下发电、变电、送电和配电电气装置(含附属直流电气装置，并简称为A类电气装置)以及建筑物电气装置(简称B类电气装置)的接地要求和方法。
电气接地的规范要求及接地的各项参数，收藏！为了主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。
接地规范1、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。
2、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。
电气设备的某个部分与大地之间作良好的电气联接称为接地。
与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
3、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N 线）接地。
N 线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有PE 线连接起来，但严禁将PE 线与N 线连接。
（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。

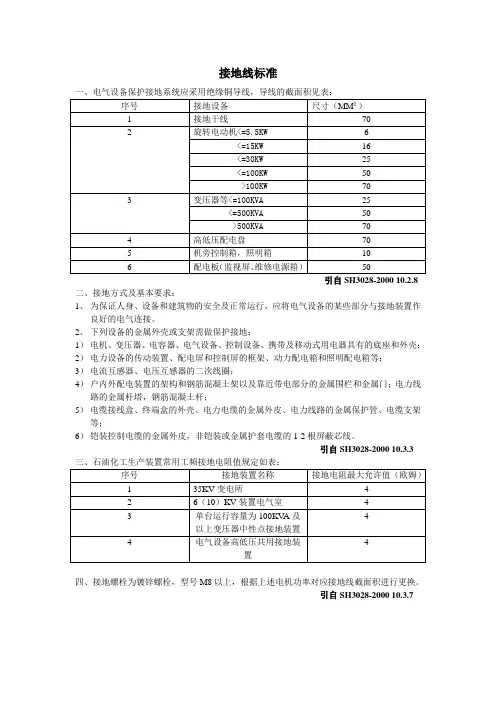

接地线标准
引自SH3028-2000 10.2.8
二、接地方式及基本要求：
1、为保证人身、设备和建筑物的安全及正常运行，应将电气设备的某些部分与接地装置作
良好的电气连接。
2、下列设备的金属外壳或支架需做保护接地：
1）电机、变压器、电容器、电气设备、控制设备、携带及移动式用电器具有的底座和外壳；2）电力设备的传动装置、配电屏和控制屏的框架、动力配电箱和照明配电箱等；
3）电流互感器、电压互感器的二次线圈；
4）户内外配电装置的架构和钢筋混凝土架以及靠近带电部分的金属围栏和金属门；电力线路的金属杆塔，钢筋混凝土杆；
5）电缆接线盒、终端盒的外壳、电力电缆的金属外皮、电力线路的金属保护管、电缆支架等；
6）铠装控制电缆的金属外皮，非铠装或金属护套电缆的1-2根屏蔽芯线。
引自SH3028-2000 10.3.3
四、接地螺栓为镀锌螺栓，型号M8以上，根据上述电机功率对应接地线截面积进行更换。
引自SH3028-2000 10.3.7。

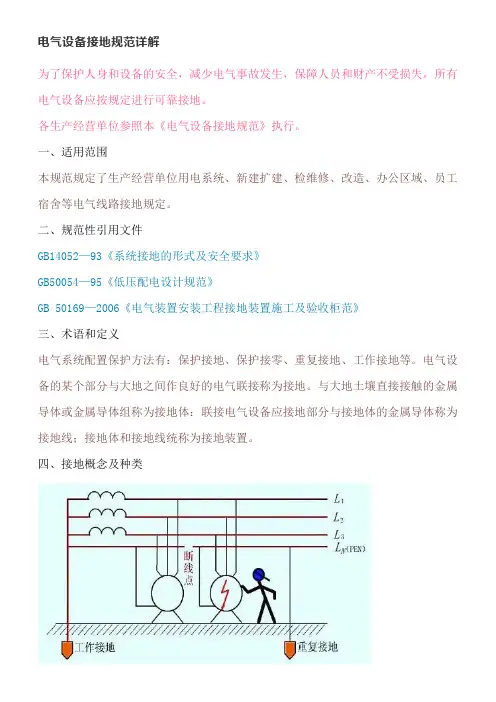

电气设备接地规范详解为了保护人身和设备的安全，减少电气事故发生，保障人员和财产不受损失，所有电气设备应按规定进行可靠接地。
各生产经营单位参照本《电气设备接地规范》执行。
一、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。
二、规范性引用文件GB14052—93《系统接地的形式及安全要求》GB50054—95《低压配电设计规范》GB 50169—2006《电气装置安装工程接地装置施工及验收柜范》三、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。
电气设备的某个部分与大地之间作良好的电气联接称为接地。
与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
四、接地概念及种类1、防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
2、交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N 线）接地。
N 线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
3、安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有 PE 线连接起来，但严禁将 PE 线与 N 线连接。
4、直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
5、防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
