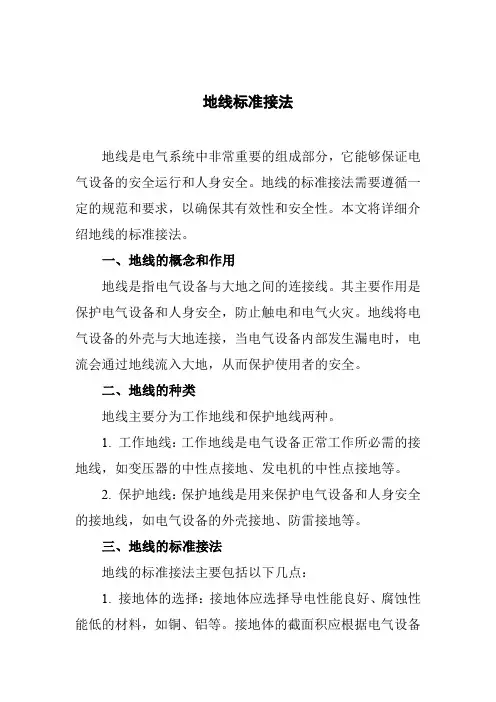

地线标准接法地线是电气系统中非常重要的组成部分，它能够保证电气设备的安全运行和人身安全。
地线的标准接法需要遵循一定的规范和要求，以确保其有效性和安全性。
本文将详细介绍地线的标准接法。
一、地线的概念和作用地线是指电气设备与大地之间的连接线。
其主要作用是保护电气设备和人身安全，防止触电和电气火灾。
地线将电气设备的外壳与大地连接，当电气设备内部发生漏电时，电流会通过地线流入大地，从而保护使用者的安全。
二、地线的种类地线主要分为工作地线和保护地线两种。
1. 工作地线：工作地线是电气设备正常工作所必需的接地线，如变压器的中性点接地、发电机的中性点接地等。
2. 保护地线：保护地线是用来保护电气设备和人身安全的接地线，如电气设备的外壳接地、防雷接地等。
三、地线的标准接法地线的标准接法主要包括以下几点：1. 接地体的选择：接地体应选择导电性能良好、腐蚀性能低的材料，如铜、铝等。
接地体的截面积应根据电气设备的工作电流和保护要求来选择。
2. 接地体的安装：接地体应安装在土壤湿度较高、土壤电阻率较低的地方。
接地体应与地线连接可靠，接触面积应足够大，以减小接触电阻。
3. 接地线的敷设：接地线应采用绝缘性能良好、耐腐蚀的材料。
接地线的敷设应尽量短而直，以减小接地电阻。
接地线与电气设备的连接应采用螺栓连接，连接处应涂抹防锈漆。
4. 接地电阻的测试：接地电阻应根据电气设备的工作电流和保护要求来选择。
接地电阻的测试应定期进行，以确保接地系统的可靠性。
5. 接地系统的维护：接地系统应定期进行检查和维护，如检查接地体的腐蚀情况、接地线的绝缘性能等。
发现问题应及时处理，以确保接地系统的安全可靠。
四、注意事项在进行地线接法时，应注意以下几点：1. 严禁将地线接入水管、燃气管等非导电体上，以免引发安全事故。
2. 严禁将地线接入防雷接地体上，以免影响防雷效果。
3. 严禁将多条地线接入同一接地体上，以免影响接地效果。
4. 在潮湿或腐蚀性环境下，应选择防腐蚀性能良好的接地体和接地线。
电气设备接零、接地管理规定
根据电气安全相关法规和标准，电气设备接零和接地管理主要包括以下几个方面的规定：
1. 设备接零规定：电气设备的接零是指设备的金属外壳或导电部件与大地接触，通常使用专用的接零导线将设备接地。
根据不同的电气设备类型和用途，接零的要求会有所不同，一般要求设备的接零电阻应不大于一定值，以确保设备能够有效地将电流引导到大地上。
2. 设备接地规定：电气设备的接地是指设备与大地之间建立可靠的电气连接，用以保护人身安全和设备的正常运行。
根据国家标准和技术规范，电气设备的接地应采用可靠的导线进行接地，并符合一定的接地电阻要求。
3. 接零与接地的联结规定：在电气设备的设计和安装中，接零与接地的联结应符合相关规范的要求。
联结应采用低电阻的导线或连接器进行，并经过良好的接触处理，以确保联结的可靠性和接地系统的良好运行。
4. 接零、接地的检测与测量：为确保接零和接地的有效性，需要对设备的接零和接地进行定期的检测与测量。
检测和测量应使用专用的测试仪器，按照相关的标准和规程进行，并定期进行维护和校准。
5. 接零、接地管理的文件记录：为了追溯接零、接地管理的过程和结果，需要对接零和接地相关的工作进行文件记录。
记录应包括设备的接零、接地测试和测量结果、维护和修理记录等。
总之，电气设备的接零和接地管理是保障电气设备安全运行的重要环节，需要遵循国家相关法规和标准的要求进行。

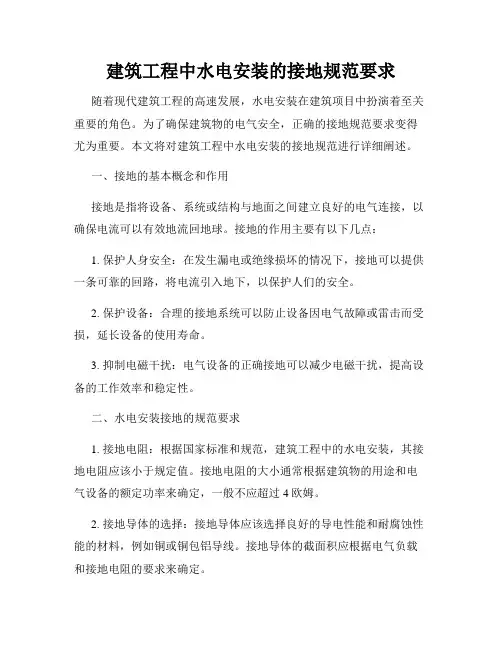

建筑工程中水电安装的接地规范要求随着现代建筑工程的高速发展，水电安装在建筑项目中扮演着至关重要的角色。
为了确保建筑物的电气安全，正确的接地规范要求变得尤为重要。
本文将对建筑工程中水电安装的接地规范进行详细阐述。
一、接地的基本概念和作用接地是指将设备、系统或结构与地面之间建立良好的电气连接，以确保电流可以有效地流回地球。
接地的作用主要有以下几点：1. 保护人身安全：在发生漏电或绝缘损坏的情况下，接地可以提供一条可靠的回路，将电流引入地下，以保护人们的安全。
2. 保护设备：合理的接地系统可以防止设备因电气故障或雷击而受损，延长设备的使用寿命。
3. 抑制电磁干扰：电气设备的正确接地可以减少电磁干扰，提高设备的工作效率和稳定性。
二、水电安装接地的规范要求1. 接地电阻：根据国家标准和规范，建筑工程中的水电安装，其接地电阻应该小于规定值。
接地电阻的大小通常根据建筑物的用途和电气设备的额定功率来确定，一般不应超过4欧姆。
2. 接地导体的选择：接地导体应该选择良好的导电性能和耐腐蚀性能的材料，例如铜或铜包铝导线。
接地导体的截面积应根据电气负载和接地电阻的要求来确定。
3. 接地回路布置：接地回路应沿着楼层或设备组织合理布置，避免交叉或交错布置，以减小回路阻抗。
同时，应尽量避免与其他金属管道或设备发生交叉干扰，以免引起电磁干扰和电流回路互连。
4. 接地装置的安装位置：接地装置的安装位置应根据需要选择，一般应选择在潮湿、通风的地方，以确保装置的散热和排水。
同时，还需要保证接地装置与建筑结构的牢固连接。
5. 接地装置的保护：为了保护接地装置免受腐蚀和损坏，可以采用接地箱、接地电阻器等装置进行保护，以提高接地系统的可靠性和安全性。
三、常见问题及解决措施在水电安装过程中，可能会遇到一些常见的接地问题，例如接地电阻超标、接地导体连接不牢固等。
针对这些问题，可以采取以下解决措施：1. 接地电阻超标：可以通过增加接地导体的数量或改善接地导体的质量来降低接地电阻。
电气接地有哪些规范要求接地规范1 、适用范围本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。
2 、规范性引用文件GB14052—93 《系统接地的形式及安全要求》GB50054—95 《低压配电设计规范》GB 50169—2006 《电气装置安装工程接地装置施工及验收柜范》3 、术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。
电气设备的某个部分与大地之间作良好的电气联接称为接地。
与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
4 、接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N 线）接地。
N 线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有 PE 线连接起来，但严禁将 PE 线与 N 线连接。
（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
电气设备接地和接零规定电气设备的接地和接零是保障人们生命安全和电气设备正常运行的重要措施。
接地和接零是两个不同的概念，接地是将电气设备与大地形成良好的导通通路，接零是将电气设备与电源的零线相连。
下面将对电气设备的接地和接零规定进行详细介绍。
对于电气设备的接地规定，首先，要求在电气设备的设计和安装中，必须合理的设置接地装置。
这是基础，也是关键的步骤。
接地装置的设置应符合国家的标准和规范，确保接地装置的可靠性和安全性。
其次，为了确保接地装置的正常运行和持久设备的使用寿命，接地电阻必须符合规定范围。
根据不同的设备和场所，接地电阻的标准有所不同，但一般来说，接地电阻应该控制在一定范围内，以保证接地的效果。
另外，根据电力系统的特点和安全要求，对于一些需要更高接地要求的设备，如变电站、发电机组等，还有一些额外的接地要求。
这些要求主要包括：接地电阻的测试和监测、接地装置的定期维护和检测、接地线路的保护等。
这些要求的目的是确保设备始终处于良好的接地状态，有效地保护设备不受电击和过电压的损坏。
总之，接地规定对电气设备的安全运行是非常重要的。
只有合理设置和使用接地装置，并按照规定的标准进行设置和维护，才能确保电气设备的正常运行和人们的生命安全。
对于电气设备的接零规定，首先，要求设备的外壳和大地之间必须有可靠的接零线来连接。
这是为了将电气设备的外壳和大地之间的电势差降到最低，避免产生电击和其他安全事故。
其次，接零线的引入必须符合相关的标准和规范。
接零线的引入应尽量避免与其他线路和设备的干扰，保证引入的接零线的质量和可靠性。
接零线的引入也要注意防止短路和过载等问题。
最后，要求对接零线进行定期检测和维护。
定期检测接零线的电阻和导通情况，及时发现和解决问题。
同时，还要对接零线的连接进行定期检查，确保其连接牢固可靠。
总之，电气设备的接零规定是为了保障设备的正常运行和人们的生命安全。
只有按照规定的要求进行接零线的引入和维护，才能有效地避免电气设备产生电击和其他安全事故的风险。
接地规范最新标准图集一、接地的基本概念接地是指将电气设备的非带电金属部分与大地连接，以保证设备和人身安全的一种措施。
接地可分为工作接地、保护接地、防雷接地和信号接地等。
二、接地系统的设计1. 接地系统应根据设备的工作电压、容量和使用环境进行设计。
2. 接地电阻应符合相关电气安全标准，通常不大于4欧姆。
3. 接地线应使用适当规格的导线或电缆，并确保连接牢固。
三、接地材料的选择1. 接地材料应具有良好的导电性和耐腐蚀性。
2. 常用的接地材料包括铜、钢、铝等金属材料，以及碳素材料等。
四、接地施工要点1. 接地施工应严格按照设计图纸和规范进行。
2. 接地体应深埋地下，避免受到机械损伤和腐蚀。
3. 接地线应避免与管道、电缆等其他设施交叉。
五、接地测试与维护1. 接地系统施工完成后，应进行接地电阻测试，确保符合标准。
2. 定期对接地系统进行检查和维护，确保接地系统的有效性。
六、特殊环境下的接地要求1. 在高土壤电阻率地区，应采取降阻措施，如使用降阻剂或增加接地体数量。
2. 在易燃易爆环境中，接地系统应采取特殊措施，如使用防爆型接地材料。
七、接地规范的最新发展1. 随着智能电网和新能源技术的发展，接地规范也在不断更新，以适应新的技术要求。
2. 例如，在智能电网中，接地系统的设计需要考虑数据通信和信号完整性的要求。
八、结语接地规范的最新标准图集为电气工程提供了全面的指导，确保了接地系统的安全性和可靠性。
随着技术的不断进步，接地规范也将不断完善和发展，以满足更高的安全和性能要求。
请注意，以上内容仅为示例，具体的接地规范和标准应参照国家或国际相关电气安全标准和规范进行设计和施工。
接地与接零的安全技术要求接地和接零是在电气安全方面非常重要的技术要求。
接地是指将电气设备与地面建立电气连接，有效地将电流导向地面，以确保人身安全和设备的正常运行。
接零是指将电器设备的零线与地线连接起来，以确保设备的正常工作，防止电器部件对人体产生危害。
下面将详细介绍接地和接零的安全技术要求。
一、接地的安全技术要求：1. 接地电阻要求：一般情况下，接地电阻应小于4Ω，以确保足够的漏电保护。
对于特殊场所，如医院和爆炸危险区域，接地电阻应小于1Ω。
2. 接地材料要求：接地用的材料应具有良好的导电性能和耐腐蚀性能，如铜材、镀铜材料等。
不得使用易锈蚀或易腐蚀的材料。
3. 接地引线要求：接地引线的截面积应根据电流负荷大小合理选择，一般不小于2.5mm²。
引线的长度不宜太长，一般控制在3-10米范围内。
4. 接地装置的安装位置：接地装置应尽量靠近电气设备，以减小接地电阻。
同时，接地装置不得安装在易被破坏、受潮、易锈蚀的地方，也不得安装在有可能撤销或拆除的地方。
5. 接地装置的保护：接地装置应进行防护，以避免碰撞、破坏或误触。
可以采用铁皮、防护箱等方式进行保护。
6. 接地装置的检测：接地装置应定期进行检测和测试，确保其电阻值符合安全要求。
检测方法可以使用万用表、接地电阻测试仪等。
二、接零的安全技术要求：1. 接零线的选材要求：接零线应选用具有良好导电性能的材料，如铜材、铜包铝等。
不得使用易氧化、易腐蚀的材料。
2. 接零线的截面积要求：接零线的截面积应根据电流负荷大小合理选择，一般不小于2.5mm²。
3. 接零线的连接方式：接零线的连接应牢固可靠，接触面应干净、无氧化物。
可以采用螺栓连接、铆钉连接等方式。
4. 接零线的保护：接零线应与其他线路或设备隔离，并进行绝缘保护，避免与其他线路或设备发生短路故障。
5. 接零线的检测：接零线应定期检测，确保其电阻值正常。
检测方法可以使用万用表或接地电阻测试仪等。
电气设备接地的概念和要求编辑人：王琛接地概念及分类：（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N 线）接地。
N 线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有 PE 线连接起来，但严禁将PE 线与 N 线连接。
（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
（7）功率接地系统：电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。
（8）标准接地电阻规范要求见下表电气设备接地要求：不同的电气设备对接地电阻有不同的要求（1）大接地短路电流系统R≤0.5欧；（2）容量在100kVA以上的变压器或发电机R≤4欧；（3）阀型避雷器R≤5欧；（4）独立避雷针、小接地电流系统、容量在100kVA及以下的变压器或发电机、高低压设备共用的接地均R≤10欧；（5）低压线路金属杆、水泥杆及烟囱的接地R≤30欧。
电气设备接地、接零保护规定
电气设备的接地和接零保护是保障人员安全和设备正常运行的重要措施。
以下是关于电气设备接地和接零保护的一些规定：
1. 接地保护：电气设备的金属外壳、导体和其他可导电部分应该通过接地电缆与地面连接，形成可靠的接地路径。
接地的目的是保护人员免受电击，特别是在设备发生故障时。
2. 接零保护：接零保护是指将电气设备的零线与地线连接，形成一个低阻抗的回路。
接零保护的目的是保护人员免受电气设备故障时的触电风险。
在正常情况下，接零保护不会发生电流流动，只有在设备发生故障时，才会有电流流过接零线。
3. 接地电缆：接地电缆应该具备足够的导电能力和机械强度，能够抵抗电线的短期过载和短路电流。
接地电缆应该符合国家或地方的相关标准和规定。
4. 接地电极：接地电极是将电气设备的接地电缆连接到地面的设施。
常用的接地电极包括接地棒、接地网和接地塔等。
5. 接地系统：接地系统是由接地电缆、接地电极和其他设备组成的整体。
接地系统的设计和安装应该符合国家或地方的相关标准和规定。
需要注意的是，具体的接地和接零保护规定可能会因地域和行业的不同而有所变化。
因此，在进行电气设备的接地和接零保护时，应该参考和遵守当地的法律法规和行业标准。
第 1 页共 1 页。
2024年临时用电保护接地与保护接零的具体要求一、临时用电保护接地：1、概念：电保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。
2、作用：当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流人大地，而流经人体的电流很小。
这时只要适当控制接地电阻(一般不大于4)，就可减少触电事故发生。
但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。
因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地的电阻不大于4。
二、临时用电保护接零：1、概念：在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。
2、作用：当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。
其供电系统为接零保护系统，即TN系统。
3、类型：保护零线是否与工作零线分开，可将TN供电系统划分为TN-C、TN-S和TN-C-S三种供电系统。
1)TN-C供电系统。
它的工作零线兼做接零保护线。
这种供电系统就是平常所说的三相四线制。
但是如果三相负荷不平衡时，零线上有不平衡电流，所以保护线所连接的电气设备金属外壳有一定电位。
如果中性线断线，则保护接零的漏电设备外壳带电。
因此这种供电系统存在着一定缺点。
2)TN-S供电系统。
它是把工作零线N和专用保护线Pe．在供电电源处严格分开的供电系统，也称三相五线制。
它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。
应该特别指出，PE线不许断线。
在供电末端应将PE线做重复接地。
3)TN-C-S供电系统。
在建筑施工现场如果与外单位共用一台变压器或本施工现场变压器中性点没有接出PE线，是三相四线制供电，而施工现场必须采用专用保护线PE时，可在施工现场总箱中零线做重复接地后引出一根专用PE线，这种系统就称为TN-C-S供电系统。
保护接地规范标准保护接地标准细则一、保护接地概念：电气设备的金属外壳在绝缘损坏时有可能带电。
漏电危及人身安全，将电气设备的金属外壳通过接地装置与大地连接称为保护接地。
二、保护接地要求：电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带(钢丝)、铅皮或屏蔽护套等必须有保护接地。
接地网上任一保护接地点的接地电阻不得超过2Q。
三、保护接地标准：1、主接地：所有电气设备的保护接地装置(包括电缆的铠装、铅皮、接地芯线)和局部接地装置，应与主接地极连成1个接地网。
主接地极应在主、副水仓中各埋设1块。
主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75m厚度不小于5mm在钻孔中敷设的电缆不能与主接地极连接时，应单独形成以分区接地网，其接地电阻值不得超过20。
2连接主接地极的接地母线及变电所的辅助接地母线，应采用断面不小于50mm2的裸铜线、断面不小于100mm的镀锌铁线或厚度不小于4mm断面不小于100mm的镀锌扁钢。
2、局部接地：在下列地点应装设局部接地极：每个采区变电所(包括移动变电站和移动变压器)。
每个装有电气设备的硐室和单独装设的高压电气设备。
每个低压配电点或装有3台以上电气设备的地点。
无低压配电点的采煤工作面的机巷、回风巷、集中运输巷(胶带运输巷)以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。
连接动力铠装电缆的每个接线盒以及高压电缆连接装置。
要求:埋设在巷道水沟或潮湿地方的局部接地极，可采用面积不小于0.6m2、厚度不小于3mm的钢板。
埋设在其它地点的局部接地极，可采用镀锌铁管。
铁管直径不得小于35mm长度不得小于1.5m。
管子上至少要钻20个直径不小于5mm的透眼，铁管垂直于地面(偏差不大于15o),并必须埋设于潮湿的地方。
如果埋设有困难时，可用两根长度不得小于0.75m、直径不得小22mm勺镀锌铁管。
每根管子上至少要钻10个直径不小于5mn的透眼，两根铁管均垂直于地面(偏差不大15o)，并必须理设于潮湿的地方，两管之间相距5m以上。
工作接地和保护接地工作接地和保护接地是电气工程中非常重要的两个概念，它们在电气系统的安全运行中起着至关重要的作用。
本文将对工作接地和保护接地进行详细介绍，包括其定义、作用、标准要求以及在实际工程中的应用。
首先，我们来看一下工作接地。
工作接地是指将电气设备的金属外壳或其他可导电部分连接到地下的导电部分，以确保在设备出现漏电时能够及时将漏电电流引入地下，保证人身安全。
工作接地的主要作用是防止触电事故的发生，保护人身安全。
根据国家标准的要求，工作接地的电阻应该小于4Ω，以确保在漏电时能够迅速引流，减小漏电电流对人体的伤害。
接下来，我们来介绍保护接地。
保护接地是指将电气设备的金属外壳或其他可导电部分连接到电气系统的主地线上，以确保在设备出现短路或过电压时能够迅速将电流引入地下，保护设备不受损坏。
保护接地的主要作用是防止设备损坏和火灾事故的发生。
根据国家标准的要求，保护接地的电阻应该小于1Ω，以确保在短路或过电压时能够迅速引流，保护设备不受损坏。
在实际工程中，工作接地和保护接地通常是通过接地线或接地装置来实现的。
接地线是指将设备的金属外壳或其他可导电部分通过导线连接到地下的金属导体上，形成一个电气连接。
接地装置是指通过接地装置将设备的金属外壳或其他可导电部分直接埋入地下，与地下的导电部分形成一个电气连接。
无论是接地线还是接地装置，都需要经过严格的设计和施工，以确保其电气连接可靠、电阻合格。
总的来说，工作接地和保护接地在电气系统中起着至关重要的作用，它们直接关系到人身安全和设备的正常运行。
因此，在电气工程中，必须严格按照国家标准的要求进行设计、施工和检测，确保工作接地和保护接地的质量和可靠性。
同时，也需要对工作接地和保护接地的相关知识进行深入的学习和研究，不断提高自身的技术水平和专业素养，为电气系统的安全运行贡献自己的一份力量。
接地与接零的安全要求一、前置知识在了解接地与接零的安全要求之前，我们需要了解以下几个概念：1.接地：将电气设备的金属外壳或机体与地面直接连接起来，使之处于同一电位。
2.接零：将电气设备的电源中性点（或称零线）与地面直接连接起来，使之处于同一电位。
二、为什么需要接地与接零接地和接零的主要目的是为了保护人身安全和设备安全。
在正常运行情况下，电气设备的金属外壳或机体和电源中性点都应该与地面处于同一电位，以保证人身接触电气设备时不会发生触电事故。
同时，接地与接零还能够减小电气设备的电磁干扰，提高其稳定性。
三、接地与接零的安全要求在进行接地与接零操作时，需要遵循以下几个安全要求：1. 接地电阻要求接地电阻是指接地系统中接地装置与地面之间的电阻。
一般来说，接地电阻应该小于4欧姆。
若接地电阻过大，会导致接地系统的安全性能下降，容易发生触电事故。
2. 接地材料要求使用接地材料时，应该选择导电性能好、机械强度高、耐腐蚀性能好的材料。
常用的接地材料包括铜、铝等；在潮湿环境下，不应该使用铁作为接地材料，以免铁生锈导致接地电阻增大。
3. 接地线路要求接地线路应该独立设置，不与其他电缆共用。
同时，接地线路的截面积应该大于2.5平方毫米。
在接地线路的断面积中不应该使用塑料，以免发生灼烧。
4. 接零要求在接零时，应该采用独立的零线，与其他电缆绝缘。
同时，零线应该与线路开关联锁，确保线路断开后零线也能够断开，避免残留电流引起安全隐患。
四、总结接地和接零是电气设备运行中非常重要的安全要求。
在进行接地与接零操作时，需要严格遵循相关安全要求，以保证人身安全和设备安全。
特别是在建筑施工和设备安装中，更需要注意接地和接零的安全问题。
XX集团有限公司编号： QB000*-QHSE-2022电气设备接地规范2022**-**发布2022-**-**实施前言...............................目的 (3)1 合用范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 接地概念及种类 (4)5 接地的作用分有保护接地、工作接地、防静电接地三类 (5)6 电气设备通过接地装置和大地之间的电阻称为接地电阻，它包含五个部份 (6)7 不同的电气设备对接地电阻有不同的要求 (6)8 装设接地装置的要求 (6)9 降低土壤电阻率的方法 (7)10 检查接地的内容有 (8)11 下列设备必须保护接地 (10)12 电动机接地的有关要求 (10)13 配电盘接地的有关要求 (11)14 接地线的检查测量方法 (11)目的为了规范 XX 集团生产经营单位电气设备接地的要求，主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。
1 合用范围本规范规定了 XX 集团各生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气路线接地规定。
2 规范性引用文件GB14052—93 《系统接地的形式及安全要求》GB50054—95 《低压配电设计规范》GB 50169—2022 《电气装置安装工程接地装置施工及验收柜范》3 术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。
电气设备的某个部份与大地之间作良好的电气联接称为接地。
与大地土壤直接接触的金属导体或者金属导体组称为接地体：联接电气设备应接地部份与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
4 接地概念及种类( 1 )防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
( 2 )交流工作接地：将电力系统中的某一点，直接或者经特殊设备与大地作金属连接。
电气设备接地的概念和要求
编辑人：王琛
接地概念及分类：
（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N线）接地。
N线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。
（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，有PE线连接起来，但严禁将PE线与N线连接。
（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
（7）功率接地系统：电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。
（8）标准接地电阻规范要求见下表
名称具体要求欧姆防雷保护接地独立的防雷保护接地电阻应小于等于10
安全保护接地独立的安全保护接地电阻应小于等于4
交流工作接地独立的交流工作接地电阻应小于等于4
直流工作接地独立的直流工作接地电阻应小于等于4
2
电气设备接地的概念和要求|[选取日期]
（5）对用户端电源的自动空气开关或熔断器,要在其中加装单相漏电保护器。
对年久失修、绝缘老化或负荷增加、截面欠小的用户线路,应尽快更换,以消除电气火灾隐患及为漏电保护器正常工作提供条件。
（6）对动力电气系统中三项五线制的设备保护接地线、零线任何情况下不得小于相线的1/2,照明系统中无论三项五线或单项三线制的地线与零线必须与项线相同。
（7）工作接地与保护接地的干线允许合用，但其截面不得小于相线截面的二分之一。
（8）每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。
（9）380V 配电箱、检修电源箱、照明电源箱接地铜裸线截面应>4mm 2
，铝裸线截面应>6mm 2
，有绝缘铜线截面应>2.5mm 2
，有绝缘铝线截面应>4mm 2。
（10）接地线离地面距离宜为250--300mm 。
（11）工作接地用黄绿相间的条纹涂在表面，保护接地应用黑色涂在表面上，设备中性线宜涂淡蓝色标志。
（12）不得利用蛇皮管、管道保温层的金属外皮或金属网以及电缆金属护层作接地线。
（13）地线焊接时，焊接地线应采用搭接焊，其搭接长度必须符合扁钢为其宽度的2倍(且至少3个棱边焊接)，圆钢为其直径的6倍（且要双面焊接），圆钢与扁铁连接时，搭接焊长度为圆钢的6倍（且要双面焊接）。
（14）铜、铝线与地排连接必须用固定螺丝压接，不得缠绕连接，采用扁铜软线作接地线时,要求长短适宜，并压接线鼻子与接地螺丝连接。
（15）设备运行期间由运行人员检查电气设备接地线与地网、电气设备连接良好，无断裂等使接地线截面减小的情况，否则按缺陷对待。
（16）设备检修进行验收时，必须检查电气设备接地线状况良好。
（17）设备部应定期进行电气设备接地情况进行检查,发现问题及时通知整改。
（18）电气设备的接地电阻，应按照不超过周期规定或设备大小修时检修监测，发现问题及时分析原因并进行处理。
（19）高压电气设备接地及接地网的接地电阻由设备部按照《电力设备交接和预防性试验规程》进行，低压电气设备接地由设备所辖部门进行。
3
电气设备接地的概念和要求|[选取日期]
（20）接地装置的入地短路电流，采用在接地装置内、外短路时，经接地装置流入地中的最大短路电流对称分量最大值，该电流应按5--10年发展后的系统最大运行方式确定，并应考虑系统中各接地中性点间的短路电流分配，以及避雷线中分走的接地短路电流。
试验等其他内容：
接地线的检查测量方法
（1）测试前应与被试设备保持足够安全距离，防止误碰带电和旋转部位，且由两人进行。
（2）测试前应选用万用表的电阻档，把表的两个表笔短接，校准表电阻电阻挡档指示为0。
（3）将表笔一端接地线，另一端与设备接地专用端子连接。
（4）当被试设备没有专用接地端时，表笔的另一端应在电气设备的外壳或金属构件进行测量。
（5）接地端必须选择主接地网或与主接地网可靠连接处，并除掉表面氧化物接触良好。
（6）应在表计指示稳定后读取数值，接地电阻值应符合规程规定。
下列设备必须保护接地（1）电流互感器二次线圈。
（2）配电盘、控制盘的外壳。
（3）电动机的外壳。
（4）电缆接头盒的外壳及电缆的金属外皮。
（5）开关及其传动装置的金属底座或外壳。
（6）高压绝缘子及套管的金属底座。
（7）室内外配线的金属管道。
（8）计量电度表接地端。
（9）电器和照明设备的外壳。
（10）屋内外配电装置的金属构架及带电部分的金属遮拦。
