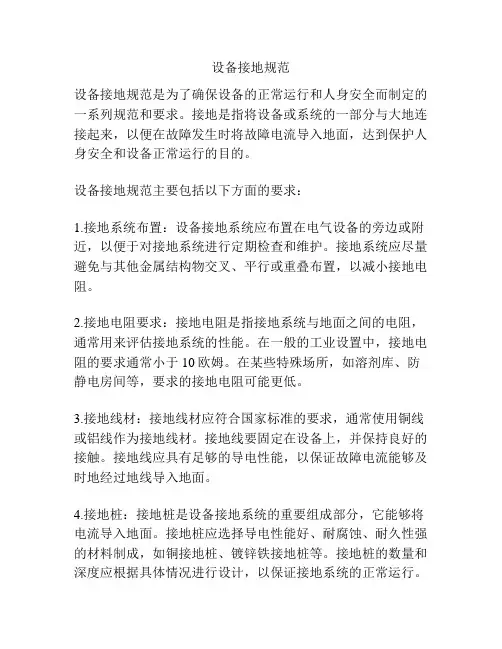

设备接地规范

设备接地规范设备接地规范是为了确保设备的正常运行和人身安全而制定的一系列规范和要求。

接地是指将设备或系统的一部分与大地连接起来，以便在故障发生时将故障电流导入地面，达到保护人身安全和设备正常运行的目的。

设备接地规范主要包括以下方面的要求：1.接地系统布置：设备接地系统应布置在电气设备的旁边或附近，以便于对接地系统进行定期检查和维护。

接地系统应尽量避免与其他金属结构物交叉、平行或重叠布置，以减小接地电阻。

2.接地电阻要求：接地电阻是指接地系统与地面之间的电阻，通常用来评估接地系统的性能。

在一般的工业设置中，接地电阻的要求通常小于10欧姆。

在某些特殊场所，如溶剂库、防静电房间等，要求的接地电阻可能更低。

3.接地线材：接地线材应符合国家标准的要求，通常使用铜线或铝线作为接地线材。

接地线要固定在设备上，并保持良好的接触。

接地线应具有足够的导电性能，以保证故障电流能够及时地经过地线导入地面。

4.接地桩：接地桩是设备接地系统的重要组成部分，它能够将电流导入地面。

接地桩应选择导电性能好、耐腐蚀、耐久性强的材料制成，如铜接地桩、镀锌铁接地桩等。

接地桩的数量和深度应根据具体情况进行设计，以保证接地系统的正常运行。

5.接地装置：接地装置是用来保护设备和人员免受电气故障带来的伤害的装置。

接地装置通常包括接地开关、接地故障保护器等。

接地开关用于隔离和连接接地系统和设备电源，以保证设备的安全运行。

接地故障保护器用于检测接地系统是否存在故障，并在发生故障时切断电源，保护设备和人员的安全。

6.定期检查和测试：设备接地系统应定期进行检查和测试，以确保其性能符合要求。

检查内容主要包括接地线材的连接是否牢固、接地桩是否损坏、接地电阻是否正常等。

测试项目主要包括接地电阻测试、绝缘电阻测试等。

总之，设备接地规范是为了保护人身安全和设备正常运行而制定的一系列规范和要求。

遵守设备接地规范可以有效地防止电气故障对人员和设备造成的损害，提高设备的可靠性和使用寿命。

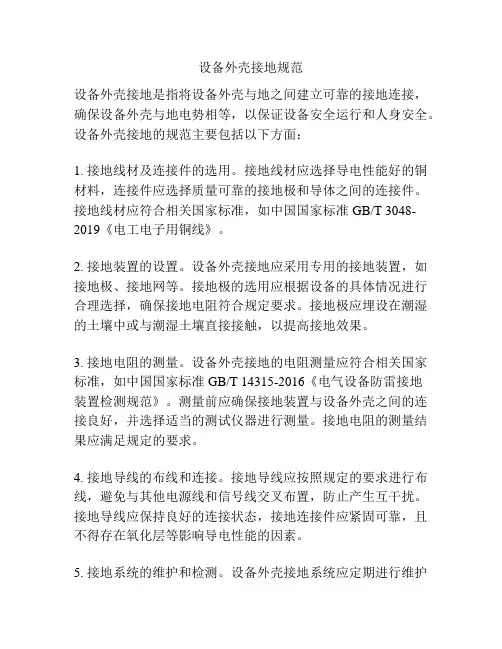

设备外壳接地规范设备外壳接地是指将设备外壳与地之间建立可靠的接地连接，确保设备外壳与地电势相等，以保证设备安全运行和人身安全。

设备外壳接地的规范主要包括以下方面：1. 接地线材及连接件的选用。

接地线材应选择导电性能好的铜材料，连接件应选择质量可靠的接地极和导体之间的连接件。

接地线材应符合相关国家标准，如中国国家标准GB/T 3048-2019《电工电子用铜线》。

2. 接地装置的设置。

设备外壳接地应采用专用的接地装置，如接地极、接地网等。

接地极的选用应根据设备的具体情况进行合理选择，确保接地电阻符合规定要求。

接地极应埋设在潮湿的土壤中或与潮湿土壤直接接触，以提高接地效果。

3. 接地电阻的测量。

设备外壳接地的电阻测量应符合相关国家标准，如中国国家标准GB/T 14315-2016《电气设备防雷接地装置检测规范》。

测量前应确保接地装置与设备外壳之间的连接良好，并选择适当的测试仪器进行测量。

接地电阻的测量结果应满足规定的要求。

4. 接地导线的布线和连接。

接地导线应按照规定的要求进行布线，避免与其他电源线和信号线交叉布置，防止产生互干扰。

接地导线应保持良好的连接状态，接地连接件应紧固可靠，且不得存在氧化层等影响导电性能的因素。

5. 接地系统的维护和检测。

设备外壳接地系统应定期进行维护和检测，排除接地线材老化、松动等问题。

检测方法可以采用接地电阻测试仪进行测试，以确保接地系统的正常运行。

6. 接地保护措施的配备。

设备外壳接地应与其他保护措施结合起来，构建完善的接地保护体系。

应根据设备的特点和使用环境，配备合适的过电压保护装置和漏电保护装置，以确保设备和人身安全。

总之，设备外壳接地规范应从接地线材及连接件的选用、接地装置的设置、接地电阻的测量、接地导线的布线和连接、接地系统的维护和检测以及接地保护措施的配备等方面进行规范，以确保设备外壳与地之间的可靠接地连接，保障设备的安全运行和人身安全。

接地线标准：
1、如果电压在36V以上或者是绝缘保护层有所损坏的电气设备，其金属框架、外壳、铠装的电缆的钢带和铁丝都必须装有具有保护性的接地线；
2、主要的接地线应在由耐腐蚀性能高的钢板制作而成的，并且它的面积不能小于0。

75平方米，厚度也不能小于5毫米；
3、接地线的电阻值不能大于2Ω；
4、用来连接主要的接地线的接地母线应该由横截面不小于50平方毫米的软铜线制成，或者也可以用横截面不小于100平方毫米的镀锌铁线制成，也可以用厚度不小于4毫米以及横截面不小于100平方毫米的扁钢制成；
接地方式的分类：
我国配电系统的接地方式已使用IEC规定，其分类仍然是以配电系统和电气设备的接地组合来分，一般分为TN、TT、IT系统等。

上述字母表示的含义：第一个字母表示电源接地点对地的关系。

其中T 表示直接接地；I表示不接地或通过阻抗接地。

第二个字母表示电气设备的外露可导电部分与地关系。

其中T表示与电源接地点无连接的单独直接接地；N表示直接与电源系统接地点或与该点引出的导体连接。

接地标准国家规范作为电气工程中的重要安全措施，接地是一个必不可少的环节。

在国内，接地的标准和规范由国家质量监督检验检疫总局、国家标准化管理委员会以及其他相关部门共同制定。

以下是我对接地标准国家规范的基本介绍。

一、接地的分类1. 保护接地：主要用于保护人身安全以及电气设备的安全使用。

如带电设备的防雪、降雷、接地等等。

2. 功能接地：主要用于保证电气设备的正常运行，如电源接地、信号接地等等。

二、接地的方法1. 直接接地：将设备或设施接地导线直接埋入土壤内，使其能够将电荷直接流到地面中去。

2. 间接接地：在电气设备周围放置金属网格、金属板等共用接地体，既可耗散电荷，也能更好地防止雷击。

三、接地电阻接地电阻是衡量接地效果的一个重要指标，其大小应符合国家规范要求。

具体来说，保护接地电阻应该小于4Ω；而功能接地电阻可以稍大，一般不超过10Ω。

四、接地系统设计1. 接地系统的设计应该根据具体工程的特点来合理配置，充分考虑其土地类型、地下水位、通风条件以及地形等因素。

2. 接地体的数量、布局和配置应该符合国家和行业的相关规范，以保证其稳定性和可靠性。

3. 接地体的选材应该符合国家标准，比如常用的铜、镀锌铁、铝合金等等。

五、接地系统维护接地系统的维护对于保证其长期稳定运行至关重要，包括：1. 定期检查接地系统，并对存在问题进行修复。

2. 清理接地体周围的杂草、垃圾等，以保证其通风良好。

3. 接地体铜排、接线等的牢固性，应经常检查，必要时及时更换。

总之，接地在电气工程中扮演着重要的角色，其标准和规范也是工程安全和电气设备正常运行的基石。

在实际工作中，我们应该遵守相关规定，合理设计和维护接地系统，以确保其有效性和稳定性。

电气设备的接地规范随着电气设备的广泛应用，接地规范问题也越来越受到重视。

电气设备接地规范是指针对电气设备接地进行统一的规范和要求，以确保安全可靠地使用电气设备。

本文将从接地原理、接地方式、接地检测等方面对电气设备接地规范进行详细介绍。

一、接地原理接地是指将电气设备的金属外壳或导体与地面相连，使其与地面形成一个低阻抗回路。

其主要目的是为了防止人身触电和保护电器设备不受到雷击等电磁干扰。

接地的原理是利用地面的导电性，通过接地线将电气设备的金属外壳或导体连接到地面上，形成一个电路。

当电流发生漏电时，漏电电流会通过接地线排出，从而避免对人的危害。

二、接地方式常见的接地方式有以下几种：1. PE接地：PE接地是指将电气设备的外壳通过接地线连接到地面的集中接地系统上。

这种接地方式广泛用于低压设备和家用电器中，是目前最为普遍的接地方式。

2. TN接地：TN接地是指将电气设备的外壳和导体通过接地线连接到地面的集中接地系统上，同时在电源处加装保护零线。

这种接地方式主要用于中低压设备和建筑物。

3. TT接地：TT接地是指将电气设备的外壳和导体通过接地线连接到独立的地底电极或地网上。

这种接地方式适用于高压设备和特殊场所。

三、接地检测为了确保电气设备的接地符合规范，需要进行接地检测。

接地检测包括接地电阻检测和接地绝缘电阻检测。

1. 接地电阻检测：接地电阻检测是指检测电气设备的接地电阻是否满足规定的要求，以确定接地是否正常。

检测时需要使用专用的万用表或接地电阻测试仪。

2. 接地绝缘电阻检测：接地绝缘电阻检测是指检测电气设备和地面之间的绝缘电阻是否满足规定的要求，以确保电气设备的绝缘是否良好。

检测时需要使用电子绝缘电阻测试仪。

四、总结电气设备接地规范是保障人员安全和电气设备正常运行的基础。

正确选择接地方式、建立良好的接地措施并进行定期检测是确保电气设备接地安全可靠的重要步骤。

因此，在实际使用中，我们应该认真遵守相关要求，确保电气设备能够安全稳定地运行，保障人类的生命和财产安全。

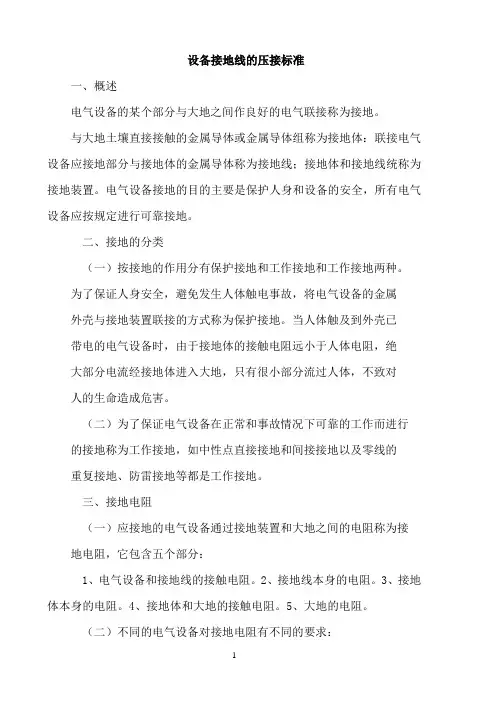

设备接地线的压接标准一、概述电气设备的某个部分与大地之间作良好的电气联接称为接地。

与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。

电气设备接地的目的主要是保护人身和设备的安全，所有电气设备应按规定进行可靠接地。

二、接地的分类（一）按接地的作用分有保护接地和工作接地和工作接地两种。

为了保证人身安全，避免发生人体触电事故，将电气设备的金属外壳与接地装置联接的方式称为保护接地。

当人体触及到外壳已带电的电气设备时，由于接地体的接触电阻远小于人体电阻，绝大部分电流经接地体进入大地，只有很小部分流过人体，不致对人的生命造成危害。

（二）为了保证电气设备在正常和事故情况下可靠的工作而进行的接地称为工作接地，如中性点直接接地和间接接地以及零线的重复接地、防雷接地等都是工作接地。

三、接地电阻（一）应接地的电气设备通过接地装置和大地之间的电阻称为接地电阻，它包含五个部分：1、电气设备和接地线的接触电阻。

2、接地线本身的电阻。

3、接地体本身的电阻。

4、接地体和大地的接触电阻。

5、大地的电阻。

（二）不同的电气设备对接地电阻有不同的要求：1、大接地短路电流系统R≤0.5W。

2、容量在100kVA以上的变压器或发电机R≤4W。

3、阀型避雷器R≤5W。

4、独立避雷针、小接地电流系统、容量在100kVA及以下的变压器或发电机、高低压设备共用的接地均R≤10W。

5、低压线路金属杆、水泥杆及烟囱的接地R≤30W。

四、装设接地装置的要求（一）接地线一般用40mm×4mm的镀锌扁钢。

（二）接地体用镀锌钢管或角钢。

钢管直径为50mm，管壁厚不小于3.5mm，长度2～3m。

角钢以50mm×50mm×5mm为宜。

（三）接地体的顶端距地面0.5～0.8m，以避开冻土层，钢管或角钢的根数视接地体周围的土壤电阻率而定，一般不少于两根，每根的间距为3～5m（四）接地体距建筑物的距离在1.5m以上，与独立的避雷针接地体的距离大于3m。

电气设备工程中的接地规范要求详解在电气设备工程中，接地是一个至关重要的方面，它涉及到电流的安全传输和保护，为了确保电气系统的正常运行，接地规范要求起到了至关重要的作用。

本文将详解电气设备工程中的接地规范要求。

一、接地的定义和作用接地是指将电气设备与地面建立起良好的导电连接的过程，它的作用主要有以下几个方面：1.保护人身安全：接地可以将电流直接引导到地面，避免人体触电造成的伤害。

2.保护设备安全：通过接地可以防止设备受到静电和雷电的影响，减少系统故障的发生。

3.提供电信号参考点：接地系统可以提供稳定的电位参考点，保证信号传输的质量。

二、接地规范要求的具体内容在电气设备工程中，接地规范要求的具体内容主要涵盖以下几个方面：1.接地电阻的要求：接地电阻是评估接地效果的一个重要参数，通常要求接地电阻不得大于一定的范围，以确保接地有效。

2.接地线材材料的选择：接地线材是连接电气设备与地面的导体，常用的材料有铜和铝等，选择合适的材料可以确保导通性能和耐腐蚀性。

3.接地装置的设置：接地装置的设置要根据具体的工程需求进行规划，包括接地极的数量和位置等，以提供良好的接地效果。

4.保护接地系统：为了保护接地系统的安全性能，需要考虑接地装置的防腐蚀、防雷击等保护措施。

5.接地检测和维护：在安装完接地系统后，需要进行接地电阻的测量和周期性维护，以确保接地系统的良好运行。

三、接地规范要求的实施为了确保电气设备工程中的接地规范要求得到有效的实施，需要进行以下几个方面的工作：1.合理规划接地系统：根据具体的工程要求和地质条件等，合理规划接地系统的结构和布局，确保接地效果良好。

2.严格执行标准：在接地系统的设计、施工和维护过程中，严格按照相关标准执行，以确保符合规范要求。

3.加强培训和监督：对从事电气设备工程的人员进行接地规范的培训，加强对施工过程的监督，确保规范要求得到有效执行。

4.定期检测和维护：定期检测接地系统的电阻值，及时维修和更换损坏的接地装置，确保接地系统的长期稳定运行。

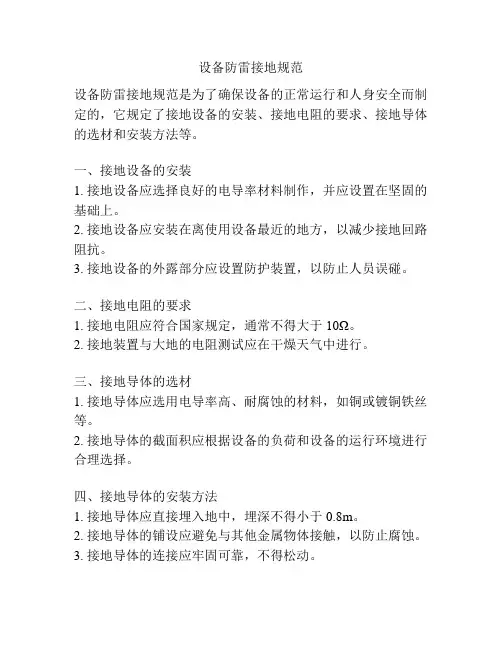

设备防雷接地规范设备防雷接地规范是为了确保设备的正常运行和人身安全而制定的，它规定了接地设备的安装、接地电阻的要求、接地导体的选材和安装方法等。

一、接地设备的安装1. 接地设备应选择良好的电导率材料制作，并应设置在坚固的基础上。

2. 接地设备应安装在离使用设备最近的地方，以减少接地回路阻抗。

3. 接地设备的外露部分应设置防护装置，以防止人员误碰。

二、接地电阻的要求1. 接地电阻应符合国家规定，通常不得大于10Ω。

2. 接地装置与大地的电阻测试应在干燥天气中进行。

三、接地导体的选材1. 接地导体应选用电导率高、耐腐蚀的材料，如铜或镀铜铁丝等。

2. 接地导体的截面积应根据设备的负荷和设备的运行环境进行合理选择。

四、接地导体的安装方法1. 接地导体应直接埋入地中，埋深不得小于0.8m。

2. 接地导体的铺设应避免与其他金属物体接触，以防止腐蚀。

3. 接地导体的连接应牢固可靠，不得松动。

五、接地装置的维护1. 定期检查接地装置的外观是否有损坏或松动现象。

2. 清理接地装置周围的杂物，保证接地装置与大地之间的良好接触。

3. 定期测试接地电阻值，如有异常应及时进行修复或更换。

六、设备的安全使用1. 使用设备时应按照操作手册的要求进行操作，不得超负荷使用。

2. 发现设备出现漏电等异常情况时，应立即停止使用，并进行检修。

3. 在雷电天气时，应及时切断设备的电源，避免因雷击而造成设备损坏或人员伤害。

七、工作人员的培训和安全意识1. 工作人员应接受接地设备的安装和维护的培训，了解接地设备的原理和操作方法。

2. 工作人员应具备安全意识，时刻注意设备的安全使用，并及时报告和处理异常情况。

综上所述，设备防雷接地规范是确保设备正常运行和人身安全的重要规范，它涵盖了接地设备的安装、接地电阻的要求、接地导体的选材和安装方法等方面，通过严格遵守规范，可以有效地减少雷击造成的损害。

为了保证规范的实施，还需要对工作人员进行培训和安全意识培养。

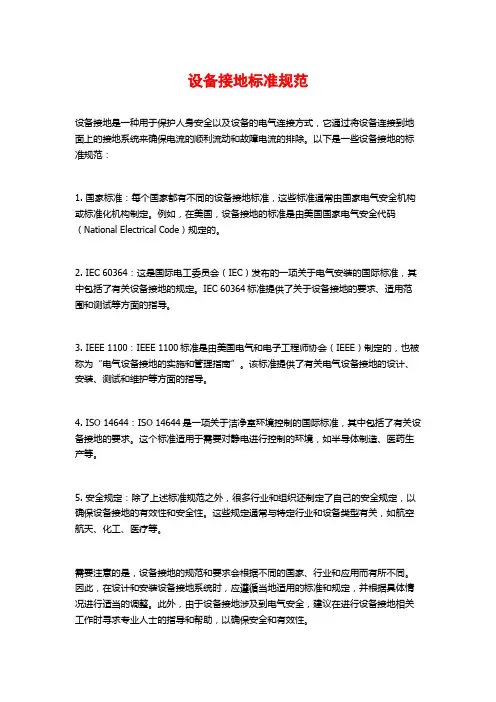

设备接地标准规范
设备接地是一种用于保护人身安全以及设备的电气连接方式，它通过将设备连接到地面上的接地系统来确保电流的顺利流动和故障电流的排除。

以下是一些设备接地的标准规范：
1. 国家标准：每个国家都有不同的设备接地标准，这些标准通常由国家电气安全机构或标准化机构制定。

例如，在美国，设备接地的标准是由美国国家电气安全代码（National Electrical Code）规定的。

2. IEC 60364：这是国际电工委员会（IEC）发布的一项关于电气安装的国际标准，其中包括了有关设备接地的规定。

IEC 60364标准提供了关于设备接地的要求、适用范围和测试等方面的指导。

3. IEEE 1100：IEEE 1100标准是由美国电气和电子工程师协会（IEEE）制定的，也被称为“电气设备接地的实施和管理指南”。

该标准提供了有关电气设备接地的设计、安装、测试和维护等方面的指导。

4. ISO 14644：ISO 14644是一项关于洁净室环境控制的国际标准，其中包括了有关设备接地的要求。

这个标准适用于需要对静电进行控制的环境，如半导体制造、医药生产等。

5. 安全规定：除了上述标准规范之外，很多行业和组织还制定了自己的安全规定，以确保设备接地的有效性和安全性。

这些规定通常与特定行业和设备类型有关，如航空航天、化工、医疗等。

需要注意的是，设备接地的规范和要求会根据不同的国家、行业和应用而有所不同。

因此，在设计和安装设备接地系统时，应遵循当地适用的标准和规定，并根据具体情况进行适当的调整。

此外，由于设备接地涉及到电气安全，建议在进行设备接地相关工作时寻求专业人士的指导和帮助，以确保安全和有效性。

设备接地系统安装规范的要求
一．部装接地系统。

1.电柜接地，设备安装是按照五线供电系统安装，每台设备都必须有PE排和N排，零地之间没有联系，多台电柜之间接地排必须用16mm2黄绿线连接；电柜支架及有元件的电柜门必须用2.5mm2以上黄绿线与电柜接地排连接；电柜内安装用的屏蔽线屏蔽层一头必须与接地排连接。

2.分线箱及操作站接地，分线箱内必须有接地点，所有移动的部件也必须与接地点连接。

二．设备安装接地系统。

1.对客户要求，设备旁都必须有重复接地系统，所有接地系统都尽可能相接，形成车间接地网络。

接地系统必须与设备控制柜中电源柜接地排及设备机身相接，接点固定可靠。

2.机身接地系统，独立机身及移动部件或分线箱操作站都必须用接地线与电柜内接地排相连。

线径要根据机身安装负载大小而定，一般不小于一半。

3.屏蔽电缆接地，变频器动力电缆和控制回路屏蔽电缆等必须将屏蔽层与电柜内接地排相连。

要求用黄绿线将屏蔽层三周相接，并做好安全措施，用黄绿线与接地排连接。

4.总线接地系统，总线与插头安装必须分先后二层，屏蔽层必须与
插头外层相接。

电气车间
2011-11-1
电气车间人员名单
车间：顾长华李建平
产品一班：卞炜黄志龙朱永贵
周小青刘成荣郭志军
张尚权孙龙
产品二班：孟晟廖周东李国庆
鞠国平赵亮白昌明
郭子奇韩宏香
维修高配班：开松林段彦文吴建清
岳国庆
2011年12月。

设备防雷接地规范设备防雷接地规范是指在电力、电信、石油化工、冶金、建筑和交通等领域中，为了防止雷电活动对设备和人身安全造成危害，以及保护设备的正常运行，制定的规范和标准。

下面是设备防雷接地规范的相关内容。

1. 接地的基本原则（1）保持低阻抗，地电位稳定。

接地电阻应小于10欧姆，地电位应保持稳定，不应出现过高的浮动。

（2）充分接触土壤，防止腐蚀。

接地材料应与土壤充分接触，以免土壤腐蚀接地导致阻抗增大。

（3）选择合适的接地形式。

根据不同的设备特点选择合适的接地形式，例如平行接地、网状接地等。

2. 设备接地的选址要求（1）避免开挖地下管线。

设备接地应距离地下管线一定距离，以免对管线造成损坏。

（2）避免邻近水源。

设备接地应避开近距离水源，以免水源受到污染。

（3）避开腐蚀性物质。

设备接地应远离腐蚀性物质，以免导致接地材料腐蚀损坏。

3. 接地材料的选择和布置（1）接地体的选择。

接地体可以选择金属材质，如钢铜等具有良好导电性能的材料。

避免使用塑料等非导电材料作为接地体。

（2）接地体的布置。

接地体应均匀分布，形成一个接地网，以提高接地效果。

接地体之间的间距应适当，避免过近导致阻抗增大。

4. 接地装置的建设和维护（1）接地装置的建设。

接地装置应按照规范和标准进行建设，包括接地体的安装和连接，接地体与设备之间的连接，接地装置与电源设备之间的连接等。

（2）接地装置的维护。

定期对接地装置进行检查和维护，包括清除接地体上的积尘和杂物，检查接地体和连接部分的腐蚀情况，并及时修复和更换损坏的部分。

5. 接地系统的测试（1）接地电阻的测试。

定期进行接地电阻的测试，确保接地电阻在规定范围内。

（2）接地体的接触电阻测试。

接地体的接触电阻应小于1欧姆，定期进行测试，确保接触电阻满足要求。

（3）接地系统的电位测试。

通过测试接地系统的电位差，了解接地系统的工作状态，保障设备和人身安全。

以上是设备防雷接地规范的一些基本内容，通过合理的接地设计和定期的检查和测试，可以有效防止雷击对设备和人身安全造成危害，确保设备正常运行。

一、电气设备下列金属部分均应接地或接零：（特殊情况除外）1、电机、变压器、电器、手持式及电动工器具的底座合外壳；2、电力设备传动装置；3、互感器的二次绕组；4、配电屏与控制屏的框架；5、室内外配电装置的金属架构和钢筋混凝土架构以及靠近带电部分的金属围栏和金属门；6、交、直流电力电缆接线盒、终端盒的外壳和电缆的外皮、穿线的钢管等；7、装有避雷线的电力线路杆塔；8、装在配电线路杆上的开关设备、电容器等电气设备；9、铠装控制电缆的外皮、非铠装或非金属护套电缆的1—2根屏蔽芯线；10、运行在中性点接地的三相四线制低压电网中的设备，不允许单独采取保护接地措施，而应采用接地又接零方式；11、在中性点接地的三相四线制低压电网中，不允许有的设备采用接零，有的设备又只采用保护接地而不接零；12、不允许接零回路中装设开关、闸刀和熔断器；13、在不接地的电网中，除了采用保护接地外，还应把电网中的中性点或某一相经击穿保险器与大地连接；二、电气设备下列金属部分可不接零或接地：（另有规定除外）1、在木质、沥青等不良导电地面的干燥房间内，交流额定电压380V及以下，直流额定电压440V及以下的电力设备外壳，但当维护人员可能同时触及电力设备外壳和接地物件时除外；2、在干燥的场所，交流额定电压100V及以下，直流额定电压110V及以下的电力设备外壳；（爆炸场所除外）3、安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其它低压电器的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子金属底座等；4、安装在已与接地网相连的金属构架上的设备，但应保证设备应接地的部分与构架之间有良好的电气连接；5、额定电压220kV及以下的蓄电池室内的支架；6、安装在金属基础上，且其基础与接地网（或接地体）有良好地电气连接，此类设备（变压器冷却风扇、冷却油泵等）外壳；（爆炸危险场所除外）。

三、对接地装置的要求1、各设备在实施保护接地时应分别直接与接地装置相连接（有接地干线时，可与接地干线连接），切忌串联连接；2、接地装置应有足够的机械强度，一般采用截面48平方毫米，厚4毫米的扁钢；3、设备与接地干线之间的连接，应采用抗腐蚀有镀锌层的钢制件，其露出地面的部分应采用漆涂成黄绿相间的斑马纹；4、设备与接地干线之间有连线应牢固可靠，与接地干线之间的连接不允许搭接、压接或仅靠缠绕连接，而应采用焊接，且焊接点应进行防腐处理；5、接地线应装置在既不易被人触碰，又便于检查的地方。

用电设施接地安全技术规
电气设施的接地安全技术规范主要是为了确保电气设施的正常运行，保护人身安全和财产安全。

下面是一些常见的用电设施接地安全技术规范：
1. 接地系统设计：接地系统的设计应符合相关标准和规范，确保接地电阻符合要求。

一般来说，建筑物的接地电阻应小于或等于10欧姆。

2. 设备接地：电气设备的金属外壳必须与接地系统连接，确保设备故障时能够迅速导流，防止电击事故的发生。

3. 接地引线：接地引线应采用导电性能好的材料制作，断面积足够大，且长度尽量短，以降低接地电阻。

4. 接地电阻测量：接地电阻应定期进行测量，并记录在案，以确保接地系统的正常运行。

5. 接地系统的维护：接地系统应定期检查，确保接地电阻不超过规定范围。

如有接地电阻过大或损坏的情况，应及时修复或更换。

6. 接地系统的保护：接地系统应设置过流保护和漏电保护装置，以防止接地电流超过安全范围或漏电引起电击事故。

7. 高压设备的接地：高压设备的接地应符合相关规范，确保人员在操作高压设备时的安全。

8. 防雷接地：电气设施应设置合适的防雷接地装置，以保护电气设备和人身安全。

总之，用电设施接地安全技术规范是确保电气设施正常运行和人身安全的重要保障，需要严格遵守和执行相关规定，并定期进行检查和维护。

设备外壳接地规范设备外壳接地是指将设备外壳与地面电位相连的一种电气连接方式，目的是确保设备外壳的安全，防止触电危险，并提供干扰屏蔽作用。

设备外壳接地规范是为了保证接地的可靠性和一致性，下面将介绍设备外壳接地的规范要求。

设备外壳接地规范的主要要求如下：1. 接地导体：接地导体应选择具有良好导电性能和耐腐蚀性能的铜导线或铜带。

接地导体的截面积应根据设备负荷电流和导体的长度来确定，常见的截面积有6平方毫米、10平方毫米和16平方毫米等。

2. 接地电阻：设备外壳接地电阻的值应符合国家和行业标准的要求。

一般来说，接地电阻的限值为4欧姆或更低。

为了确保接地电阻的合格，需要进行接地系统的测量和测试，并在安装或维护过程中注意接地电阻的变化。

3. 接地电源：设备外壳接地应连接到设备接地母线或接地系统的主接地设备上。

接地电源应选择具有较低的电阻的接地母线或接地网来提供，通过增加接地导体数量或采用电阻接地装置来降低接地电阻。

4. 连接方式：设备外壳接地导体的连接应采用紧固可靠的连接方式，如焊接、铆接或螺栓紧固。

在连接过程中，应清除接地点和接地导体上的氧化物或污垢，并采取防腐措施，如涂抹导电脂等。

5. 接地点选择：设备的接地点应尽可能靠近设备外壳。

对于大型设备或长距离导线，应在适当的位置设置接地引线或接地母线，以确保设备外壳接地的可靠性。

6. 接地保护：设备外壳接地应采取适当的保护措施，以防止接地线路受到损坏或外部干扰。

常用的保护措施包括设置接地线路的防护管道或隔离罩，以及配备过流保护装置和接地保护装置等。

7. 接地标识：设备外壳接地系统应进行明确的标识，以便于操作和维护人员的识别和操作。

常用的标识方式有使用绿黄相间的接地导线，或在接地点附近设置接地标志牌等。

总之，设备外壳接地规范是为了确保设备外壳接地的可靠性和安全性，需要选择合适的接地导体和接地电源，采取正确的连接方式，选择合适的接地点，并加强接地保护和标识。

只有按照规范要求进行接地设计和施工，才能有效地保护人员安全和设备正常运行。

设备防雷接地规范篇一：防雷接地规范常用1、防雷接地装置由接闪器、引下线、接地装置组成。

2、建筑物内的设备、管道构架等主要金属物和防侧击雷的门窗、栏杆以及屋面的金属物体必须接地焊接。

3、防雷接地体应采取焊接方法：①使用金属管作接地体时应在其串接部位焊接角形金属跨接线；②钢筋与钢筋交叉要用一条短圆钢进行跨接焊接，焊接长度不小于圆钢直径的6倍，圆钢同扁钢的焊接必须进行三面焊接；③焊接处焊缝应饱满，要有足够的机械强度，不得有灰渣，咬肉裂纹虚焊气孔等缺陷，焊接处的药皮应敲净。

接地体采取搭焊接时。

其搭接长度必须符合以下要求：①扁钢为其宽的2倍以上；（三个棱边焊接）②圆钢为其直径的6倍以上；（双面焊接）③圆钢和扁钢连接，其长度为圆钢直径的6倍。

（三面焊接）4、人工接地体应采用圆钢、扁钢、角钢、钢管等金属材料，必须符合以下要求：①圆钢直径不小于10mm；②扁钢截面不小于100平方毫米，厚度不小于4毫米；③角钢厚度不小于4毫米；④钢管壁厚不小于3.5毫米。

5、利用建筑物钢筋做防雷引下线时：①上部与接闪器焊接,下部与基础防雷地线焊接,不能绑接；②下部在室外地坪下0.8～1m处焊一根直径12mm或-40×4镀锌导体伸向室外墙边的距离不小于1m,以备室外人工接地体使用(按图纸设计确定)。

③下部在室外地坪上不低于0.3m处焊接一接地体连接板，供防雷接地电阻测量和以备室外防跨步电压工程用（按图纸设计确定）。

④接地电阻值应小于设计要求，当利用柱基作接地体不能满足要求时应埋没人工接地体。

⑤建筑物钢筋柱内，钢筋直径16mm以上的可用二根作为一组引下线，钢筋直径10mm以上的应用四根为一组作引下线。

具体做法按设计要求。

⑥防雷专用的引下线暗敷时，引下线扁钢截面不得小于25×4mm圆钢直径不得小于12mm，引下线必须在距地面1.5～1.8m处做断接卡子（一条引下线除外）断接线卡子所用镀锌螺栓的直径不得小于10mm，并需加镀锌弹簧垫圈，并安装一个有标识的接地电阻检测盒。

用电设施接地安全技术规范
电气设施的接地安全技术规范是为了保障人身安全和设备的正常运行，防止电气设备产生漏电等危险。

下面是一些常见的用电设施接地的安全技术规范：
1. 地线选择：地线应选用导电性能良好的铜线或铜带，并与设备的接地点电缆焊接牢固。

2. 接地电阻：设备的电气接地电阻应符合规范要求，通常要求小于10Ω。

3. 接地导体的布置：接地导体应尽量接近设备，避免过长的接地线路。

并与设备接地点连接牢固，采用可靠的接地方式，如焊接、螺栓连接等。

4. 接地极的选择：根据实际情况选择适当的接地极，可以采用垂直接地极、水平接地极或混凝土接地极等。

5. 接地系统的引出线：接地系统的引出线应选用可靠的线缆，并与设备的接地点连接牢固，保证良好的接地效果。

6. 接地装置的保护：接地装置的接地线、连接点及接地极等应进行绝缘和防护，以防止接地系统受到电气故障或外界因素的干扰。

7. 接地系统的巡视检查：定期对接地系统进行巡视检查，确保接地装置的完好，并及时处理接地系统的故障和缺陷。

以上是一些常见的用电设施接地安全技术规范，具体规范要根据不同的电气设备和使用环境进行具体制定。

对于一些特殊行业或特殊设备，还有专门的技术规范和标准。
