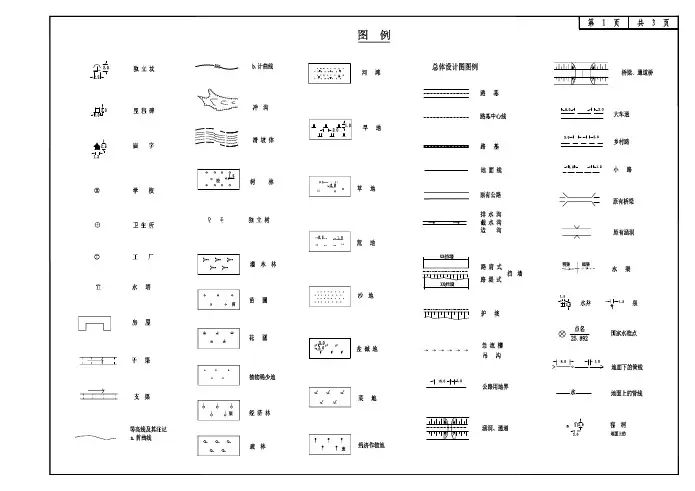

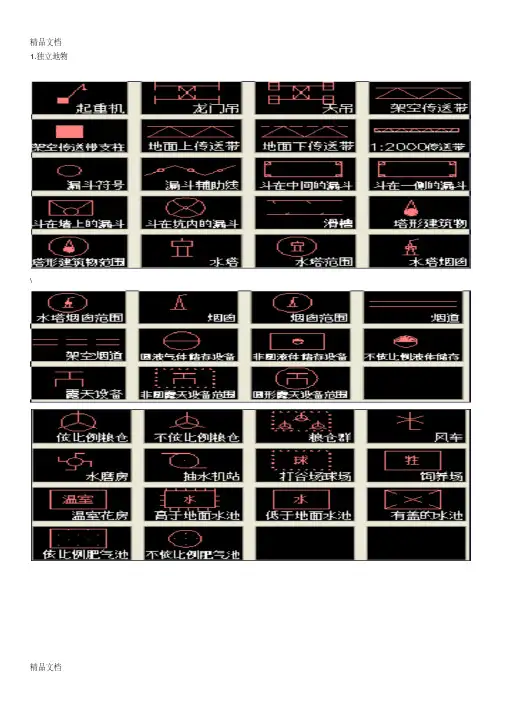

CAD地形图图例大全

CAD地形图各图层表示含义

第 1 页地形图层

规划专业

KZD GPS点、平面控制点、高程控制点

GCD 碎部高程注记点

JMD 一般房屋、简单房屋、棚房、厕所、建筑中房屋等

阳台、檐廓、支柱、围墙、台阶、水泥铺装地面等

GXYZ

电力线、铁塔、电杆、变压器、通信线、通信杆、路灯、消防栓、上水、下水等

DLDW 工业设备、水塔、抽水机站、田埂、窑、坟地等

DLSS 公路、大车路、小路、路涯、桥梁、涵洞等

SXSS 河流边线、水涯线、池塘、沟渠、水闸、流向等

DMTZ 陡坎、斜坡等

ZBTZ

水稻田、旱地、菜地、果园、桑园、绿化带、行树、地类界等

TK 图廓、坐标格网线、图廓外注记

ZJ

地名、单位名、道路名、河流名、桥梁名、各种说明、注记等

JJ 境界线如：县界、乡镇界、村界、组界

ZDH 展点号

0 其它未列入上述图层的要素

KZD 各种三角点，水准点，图根点，控制点以及注记第 2 页 JMD

各种房屋，围墙，栅栏，篱笆，柱廊等居民地附属设施以及注记

DLDW 军事、工矿、公共、宗教设施及注记

DLSS 交通、交通注记及附属设施

GXYZ 管线、管线注记及附属设施

SXSS水系、水系注记及附属设施

DMTZ 地貌与土质及注记

ZBTZ 各种植被类及注记

JJ 境界线及注记

ASSIST 管线骨架线、道路中心线，此层为不打印出图层

LABLE 提取水系及植被的封闭面域，此层为不打印出图层

1. JMD图层

（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。

（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。

（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容与图面注记要求完全一致。

CAD地形图中符号对应名称

测量控制点 KZD

行政区 XZQ

等高线 DGX

高程点 GCD

地类图斑 DLTB

线状地物 XZDW

零星地物 LXDW

地类界线 DLJX

项目区界 XMQJ

土地平整田块 TK 灌溉与排水塘堰 TY

小型拦河坝(闸) LHB

农用井 NYJ

小型集雨设施 JYSS

沟渠 GQ

喷微灌管道 PWGD

渠系建筑物 QXJZ

输电线路 SDXL

配电装置 PDZZ 田间道路田间道路 TJDL 农田防护与生态环境保持农田林网

NTLW

岸坡防护设施 APFH

沟道治理设施 GDZL

坡面防护设施 PMFH DMTZ 地貌 DLSS 道路设施

ASSIST 骨架线

DLDW 独立地物

KZD 控制点

ZBTZ植被

测绘工程CAD10-地籍图的绘制

1 / 12 第十章地籍图的绘制

10.1 地籍图的基础知识

一、地籍图的概念

地籍图是一种专题地图，专门用以说明土地及其附着物的权属、位置、质量、数量和现状，是国家土地管理的基础性资料，具有法律效力；是土地登记、发证和收取土地税的重要依据。

地籍图和地形图一样，有固定的图幅大小和确定的比例尺。我国地籍图比例尺一般规定为：城镇地区（指大、中、小城市及建制镇以上地区）地籍图的比例尺为1:500（城镇市区）和1:1 000（城镇郊区）。农村居民地（或称宅基地）地籍图的比例尺为1:1 000或1:2 000。图10—1为城镇地籍图样图。

地籍图的幅面通常采用50cm×50cm和50cm×40cm进行分幅，图幅编号按图廓西南角坐标公里数编号，X坐标在前，Y坐标在后，中间用短横线连接。

二、地籍图的内容

地籍图的内容概括起来可分为两个方面，一是地籍要素，二是地物要素。

1．地籍要素图10-1 地籍图样图测绘工程CAD10-地籍图的绘制

2 / 12 地籍要素主要描述的是与土地相关的属性，例如权属界址线、土地座落、土地编号、土地等级、土地利用类别、权属主名称等。具体内容如下：

（1）各级行政界线要素：省、自治区、直辖市界，自治州、地区、盟、地级市界，县、自治县、旗、县级市及城市内的区界，乡、镇、国有农、林、牧、渔场界及城市内街道界。两级行政界线重合时在图上仅表示高级界线，境界线在拐角处不得间断，应在拐角处绘出点或线。当土地权属界址线与行政界线重合时，应结合线状地物符号突出表示土地权属界址线，行政界线则移位表示。

（2）界址要素：宗地的界址点、界址线。当其它界线与界址线重合时，其它界址线在地籍图上可跳跃表示。

（3）地籍号：地籍号由区县编号、街道号、街坊号及宗地号组成。在地籍图上只注记街道号、街坊号及宗地号。宗地号和地类号注记以分式形式表示，分子表示宗地号，分母表示地类号。
