CAD地形图

快速绘制CAD中的地质和地壳图对于地质和地壳图的绘制，使用CAD软件可以提供高效且精确的方法。

本文将介绍一些在CAD中绘制地质和地壳图的快速技巧和方法。

第一步，创建底图：在开始绘制之前，需要先创建一个底图，用于放置地质和地壳图的各个要素。

打开CAD软件后，选择一个适当的图纸大小，并设置比例尺，以便在后续绘制中能够准确地显示地理信息。

第二步，导入地理信息：导入地理信息是绘制地质和地壳图的重要步骤。

通过选择“插入”或“导入”功能，可以将现有的地形图、地形剖面图或其他相关数据导入到CAD软件中。

确保导入的数据与底图比例尺相匹配，以便正确地显示在绘图中。

第三步，绘制地层标记：地层标记是地质图中最重要的元素之一。

通过选择“文本”或“注释”功能，在CAD中添加地层名称和描述。

根据地质数据和剖面图，使用正确的符号和颜色来区分不同的地层。

确保在绘制地层标记时，选择正确的比例尺和字体大小，以确保文本清晰可见。

第四步，绘制地质构造：地质构造在地质图中扮演着重要的角色。

使用CAD中的“线条”和“填充”功能，可以绘制地质构造线和区域。

选择合适的线型和颜色来表示不同的地质特征，如断层、褶皱等。

确保在绘制时保持一定的精度和准确性。

第五步，绘制地形图：地形图通常用来表示地表的高程和地形特征。

使用CAD中的“等高线”或“地形阴影”功能，可以根据地形数据绘制地形图。

选择适当的间距和密度来展示地势的变化。

确保在绘制地形图时，注意比例尺和细节。

第六步，添加标志和符号：为了更好地理解地质和地壳图，可以添加标志和符号。

使用CAD 中的“图形”和“标记”功能，可以添加箭头、图例、比例尺等元素。

确保标志和符号与绘图的比例尺相匹配，并清晰可辨。

第七步，检查和修正：完成绘制后，应对绘图进行检查和修正。

检查是否有任何问题或错误，例如线条不连续、标记错误等。

如果有错误，及时进行修正，以确保绘图的精确性和准确性。

通过以上步骤，您可以在CAD软件中快速、准确地绘制地质和地质图。

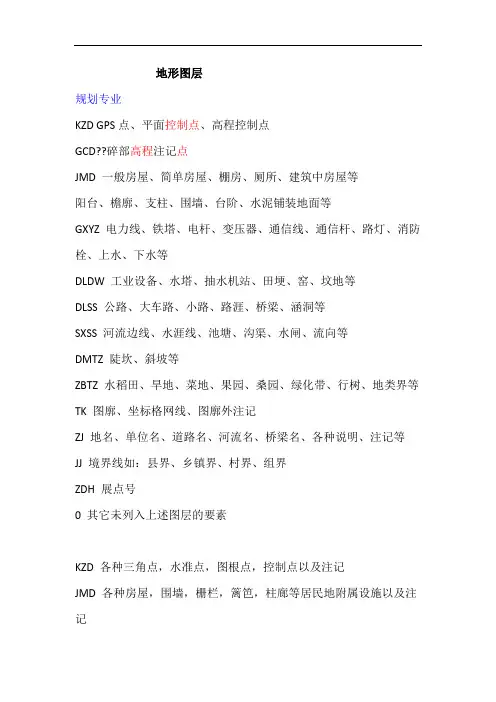

地形图层规划专业KZD GPS点、平面控制点、高程控制点GCD 碎部高程注记点JMD 一般房屋、简单房屋、棚房、厕所、建筑中房屋等阳台、檐廓、支柱、围墙、台阶、水泥铺装地面等GXYZ 电力线、铁塔、电杆、变压器、通信线、通信杆、路灯、消防栓、上水、下水等DLDW 工业设备、水塔、抽水机站、田埂、窑、坟地等DLSS 公路、大车路、小路、路涯、桥梁、涵洞等SXSS 河流边线、水涯线、池塘、沟渠、水闸、流向等DMTZ 陡坎、斜坡等ZBTZ 水稻田、旱地、菜地、果园、桑园、绿化带、行树、地类界等TK 图廓、坐标格网线、图廓外注记ZJ 地名、单位名、道路名、河流名、桥梁名、各种说明、注记等JJ 境界线如：县界、乡镇界、村界、组界ZDH 展点号0 其它未列入上述图层的要素KZD 各种三角点，水准点，图根点，控制点以及注记JMD 各种房屋，围墙，栅栏，篱笆，柱廊等居民地附属设施以及注记DLDW 军事、工矿、公共、宗教设施及注记DLSS 交通、交通注记及附属设施GXYZ 管线、管线注记及附属设施SXSS水系、水系注记及附属设施DMTZ 地貌和土质及注记ZBTZ 各种植被类及注记JJ 境界线及注记ASSIST 管线骨架线、道路中心线，此层为不打印出图层LABLE 提取水系及植被的封闭面域，此层为不打印出图层1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。

（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。

（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。

（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。

地形图层规划专业KZD GPS点、平面控制点、高程控制点GCD??碎部高程注记点JMD 一般房屋、简单房屋、棚房、厕所、建筑中房屋等阳台、檐廓、支柱、围墙、台阶、水泥铺装地面等GXYZ 电力线、铁塔、电杆、变压器、通信线、通信杆、路灯、消防栓、上水、下水等DLDW 工业设备、水塔、抽水机站、田埂、窑、坟地等DLSS 公路、大车路、小路、路涯、桥梁、涵洞等SXSS 河流边线、水涯线、池塘、沟渠、水闸、流向等DMTZ 陡坎、斜坡等ZBTZ 水稻田、旱地、菜地、果园、桑园、绿化带、行树、地类界等TK 图廓、坐标格网线、图廓外注记ZJ 地名、单位名、道路名、河流名、桥梁名、各种说明、注记等JJ 境界线如：县界、乡镇界、村界、组界ZDH 展点号0 其它未列入上述图层的要素KZD 各种三角点，水准点，图根点，控制点以及注记JMD 各种房屋，围墙，栅栏，篱笆，柱廊等居民地附属设施以及注记DLDW 军事、工矿、公共、宗教设施及注记DLSS??交通、交通注记及附属设施GXYZ 管线、管线注记及附属设施SXSS水系、水系注记及附属设施DMTZ??地貌和土质及注记ZBTZ 各种植被类及注记JJ 境界线及注记ASSIST 管线骨架线、道路中心线，此层为不打印出图层LABLE 提取水系及植被的封闭面域，此层为不打印出图层1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。

（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。

（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。

（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。

第九章地形图的绘制9.1 地形图绘制的基本知识一、绘图坐标系的约定在第五章中我们已经知道了AutoCAD有两个坐标系统：一个称为世界坐标系（WorldCoordinateSysytm，简称WCS）的固定坐标系和一个称为用户坐标系（UserCoordinateSysytm，简称UCS）的可移动坐标系。

在WCS中，X轴是水平下角X轴和Y轴的交点。

UCS坐标系是依据WCS通过移动原点和旋转坐标轴来定义的，以方便用户根据自已的需要绘制图形。

启动AutoCAD后，缺省情况下UCS与图9-2UCS测量坐标系图标操作中前两个UCS命令是分别绕Y轴和Z轴旋转，最后一个UCS命令是将旋转后的UCS坐标系用“survey”名称保存，可用ucsman命令查看或在WCS和UCS中切换（图9—3）。

定义了UCS坐标系后所有的坐标输入都使用当前UCS，因此用户可按照测量坐标进行输入和输出以及图形绘制。

但是要特别强调的是，在进行文字注记和图案（地物）符号填充时还应将UCS 切换到WCS 中来，否则文字和图案符号的方向与实际不一致，增加编辑和修改的工作量。

2、约定坐标系虽然通过自定义UCS 坐标系解决了图形显示问题，但是UCS 坐标系并不是通用的坐标系，不利于多个用户共享，而且在绘图过程中还要频繁地在两个坐标系中切换，并不方便。

为此，我们可以采用约定坐标系，即直接将WCS 作为测量坐标系来使用，只不过这里有个约定：需要把WCS 中的Y 轴（垂直向上）当作测量坐标系中的X 轴，相应地把WCS 中的X 轴（水平向右）当作测量坐标系中的Y 轴。

或者说，在AutoCAD 中输入测量坐标时，将Y 坐标放在X 坐标之前，当然在AutoCAD 中输出坐标时，也要按照测量坐标系中的Y 、X 和H 的顺序来理解。

这样约定之后，对后续的所有绘图工作都是非常方便的。

事实上，国内所有的基于AutoCAD 二次开发的地形地籍成图系统都是采用这种约定的坐标系。

地形图层规划专业KZD GPS点、平面控制点、高程控制点GCD 碎部高程注记点JMD 一般房屋、简单房屋、棚房、厕所、建筑中房屋等阳台、檐廓、支柱、围墙、台阶、水泥铺装地面等GXYZ 电力线、铁塔、电杆、变压器、通信线、通信杆、路灯、消防栓、上水、下水等DLDW 工业设备、水塔、抽水机站、田埂、窑、坟地等DLSS 公路、大车路、小路、路涯、桥梁、涵洞等SXSS 河流边线、水涯线、池塘、沟渠、水闸、流向等DMTZ 陡坎、斜坡等ZBTZ 水稻田、旱地、菜地、果园、桑园、绿化带、行树、地类界等TK 图廓、坐标格网线、图廓外注记ZJ 地名、单位名、道路名、河流名、桥梁名、各种说明、注记等JJ 境界线如：县界、乡镇界、村界、组界ZDH 展点号0 其它未列入上述图层的要素KZD 各种三角点，水准点，图根点，控制点以及注记JMD 各种房屋，围墙，栅栏，篱笆，柱廊等居民地附属设施以及注记DLDW 军事、工矿、公共、宗教设施及注记DLSS 交通、交通注记及附属设施GXYZ 管线、管线注记及附属设施SXSS水系、水系注记及附属设施DMTZ 地貌和土质及注记ZBTZ 各种植被类及注记JJ 境界线及注记ASSIST 管线骨架线、道路中心线，此层为不打印出图层LABLE 提取水系及植被的封闭面域，此层为不打印出图层1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。

（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。

（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。

（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。

地形图图层、符号释义一、图层含义二、图层详解1.JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。

（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。

（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。

（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。

（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。

（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。

（7）如果单位或地名比较长，用一排在所在面积表示不下，则分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT方式文字为非法文字方式。

2. DLDW层（1）要求各要素均有代码且代码使用合理。

（2）DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。

（3）DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等，注记大小规定字高为2.53. DLSS图层（1）要求各要素均有代码且代码使用合理。

（2）DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。

（3）同一条道路边线的代码要统一且合理。

（4）有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。

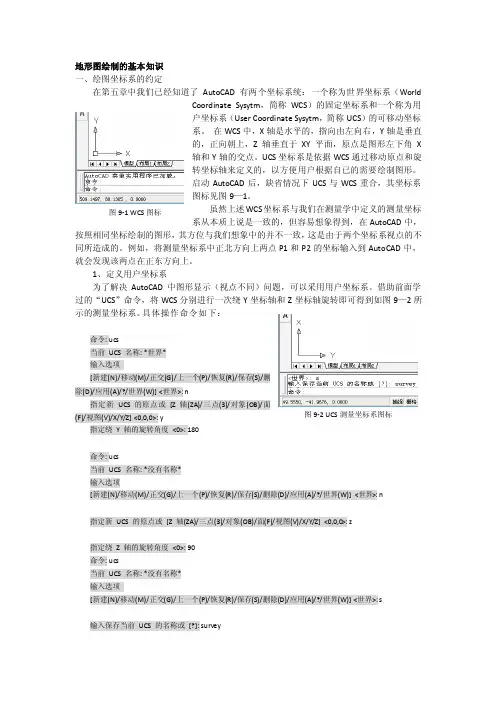

地形图绘制的基本知识一、绘图坐标系的约定在第五章中我们已经知道了AutoCAD 有两个坐标系统：一个称为世界坐标系（WorldCoordinate Sysytm ，简称WCS ）的固定坐标系和一个称为用户坐标系（User Coordinate Sysytm ，简称UCS ）的可移动坐标系。

在WCS 中，X 轴是水平的，指向由左向右，Y 轴是垂直的，正向朝上，Z 轴垂直于 XY 平面，原点是图形左下角X 轴和Y 轴的交点。

UCS 坐标系是依据WCS 通过移动原点和旋转坐标轴来定义的，以方便用户根据自已的需要绘制图形。

启动AutoCAD 后，缺省情况下UCS 与WCS 重合，其坐标系图标见图9—1。

虽然上述WCS 坐标系与我们在测量学中定义的测量坐标系从本质上说是一致的，但容易想象得到，在AutoCAD 中，按照相同坐标绘制的图形，其方位与我们想象中的并不一致，这是由于两个坐标系视点的不同所造成的。

例如，将测量坐标系中正北方向上两点P1和P2的坐标输入到AutoCAD 中，就会发现该两点在正东方向上。

1、定义用户坐标系为了解决AutoCAD 中图形显示（视点不同）问题，可以采用用户坐标系。

借助前面学过的“UCS ”命令，将WCS 分别进行一次绕Y 坐标轴和Z 坐标轴旋转即可得到如图9—2所示的测量坐标系。

具体操作命令如下：命令: ucs当前 UCS 名称: *世界*输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] <世界>: n指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>: y指定绕 Y 轴的旋转角度 <0>: 180命令: ucs当前 UCS 名称: *没有名称*输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] <世界>: n指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>: z指定绕 Z 轴的旋转角度 <0>: 90命令: ucs当前 UCS 名称: *没有名称*输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)] <世界>: s输入保存当前 UCS 的名称或[?]: survey图9-1 WCS 图标图9-2 UCS 测量坐标系图标操作中前两个UCS 命令是分别绕Y 轴和Z 轴旋转，最后一个UCS 命令是将旋转后的UCS 坐标系用“survey ”名称保存，可用ucsman 命令查看或在WCS 和UCS 中切换（图9—3）。

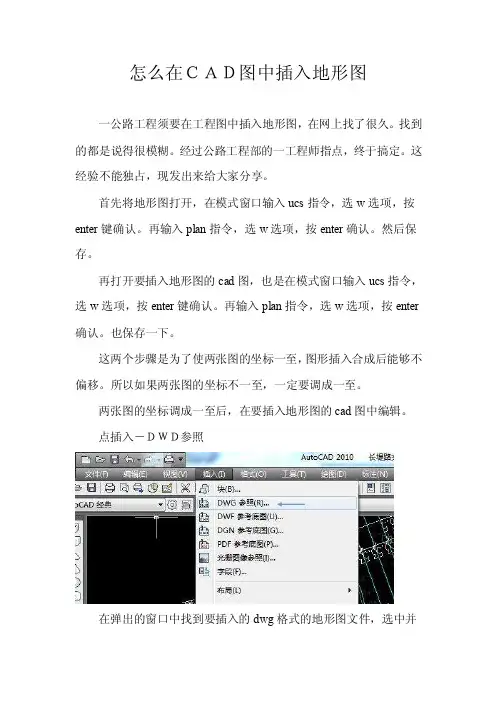

怎么在ＣＡＤ图中插入地形图一公路工程须要在工程图中插入地形图，在网上找了很久。

找到的都是说得很模糊。

经过公路工程部的一工程师指点，终于搞定。

这经验不能独占，现发出来给大家分享。

首先将地形图打开，在模式窗口输入ucs指令，选w选项，按enter键确认。

再输入plan指令，选w选项，按enter确认。

然后保存。

再打开要插入地形图的cad图，也是在模式窗口输入ucs指令，选w选项，按enter键确认。

再输入plan指令，选w选项，按enter 确认。

也保存一下。

这两个步骤是为了使两张图的坐标一至，图形插入合成后能够不偏移。

所以如果两张图的坐标不一至，一定要调成一至。

两张图的坐标调成一至后，在要插入地形图的cad图中编辑。

点插入－ＤＷＤ参照在弹出的窗口中找到要插入的dwg格式的地形图文件，选中并打开又弹出一个窗口选附着型，其它的按须要填写，我是没有改变什么参数，教我的工程师也说最好别改，大家可以改一下试试。

填好参数后点确定就可以了。

最后说一下，如果要拷走附有地形图的文件，必须要连地形图文件一起拷走，否则在别的电脑中打开后不会有附着的地形图，切记切记！【附加总结类文档一篇，不需要的朋友可以下载后编辑删除，谢谢】2015年文化馆个人工作总结在XXXX年X月，本人从XXXX学院毕业，来到了实现我梦想的舞台--XX区文化馆工作。

在这里我用艰辛的努力，勤劳的付出，真诚而认真地工作态度认真的做好自身的每一项文化馆相关工作，取得了较为良好的工作业绩。

随着一场场活动的成功举办、一台台戏剧的成功出演，在这个带有着梦想和希望的舞台上，转眼之间我已在这里渡过了XX年的青春事业，我亦与舞台共同成长，逐步由一名青涩的毕业生，历练成为了今天的XXX。

梦想在于不断坚持，未来的旅途在于不断的前进，在这个承载着梦的舞台上，我持以坚定的信心和丰富的工作能力与工作经验，一步一步超前迈进着。

下面我将自身XX年来的工作能力情况总结如下：一、一专多能服务1、高端学识水平。

步骤：

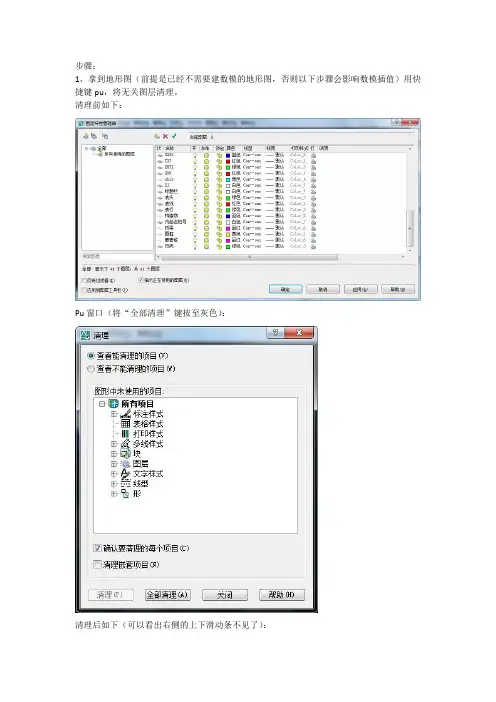

1、拿到地形图（前提是已经不需要建数模的地形图，否则以下步骤会影响数模插值）用快捷键pu，将无关图层清理。

清理前如下：
Pu窗口（将“全部清理”键按至灰色）：
清理后如下（可以看出右侧的上下滑动条不见了）：
2、全选地形图，CH快捷键调出特性匹配，下拉“全部”菜单，进入文字样式设置成地形文字，高度设置4，宽度比例0.75
3、改地形图颜色：（1）快捷键la 打开图层管理器全选（鼠标右键），将所有颜色改成251号色
（2）将0图层改成白色
（3）将不打印的图层开启
（4）全选地形图，将剩余不是0图层有颜色的地形图直接改成Bylayer
最后新建图层，命名“地形图”，然后置为当前，用快捷键B命令，将灰色地形图做成块即可。

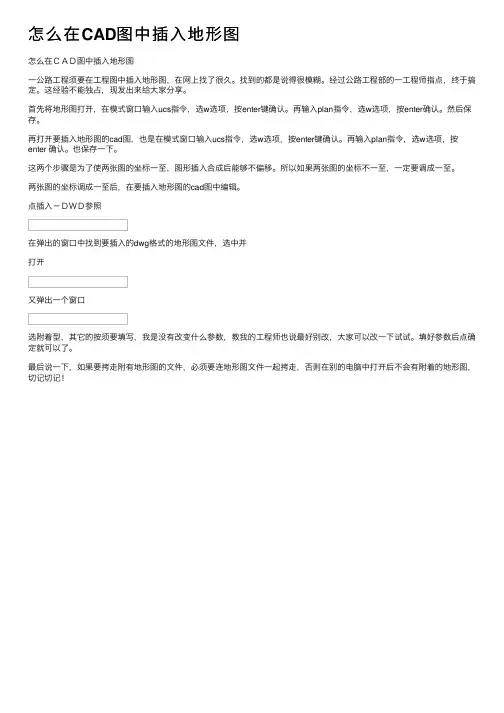

怎么在CAD图中插⼊地形图
怎么在ＣＡＤ图中插⼊地形图
⼀公路⼯程须要在⼯程图中插⼊地形图，在⽹上找了很久。

找到的都是说得很模糊。

经过公路⼯程部的⼀⼯程师指点，终于搞定。

这经验不能独占，现发出来给⼤家分享。

⾸先将地形图打开，在模式窗⼝输⼊ucs指令，选w选项，按enter键确认。

再输⼊plan指令，选w选项，按enter确认。

然后保存。

再打开要插⼊地形图的cad图，也是在模式窗⼝输⼊ucs指令，选w选项，按enter键确认。

再输⼊plan指令，选w选项，按enter 确认。

也保存⼀下。

这两个步骤是为了使两张图的坐标⼀⾄，图形插⼊合成后能够不偏移。

所以如果两张图的坐标不⼀⾄，⼀定要调成⼀⾄。

两张图的坐标调成⼀⾄后，在要插⼊地形图的cad图中编辑。

点插⼊－ＤＷＤ参照
在弹出的窗⼝中找到要插⼊的dwg格式的地形图⽂件，选中并
打开
⼜弹出⼀个窗⼝
选附着型，其它的按须要填写，我是没有改变什么参数，教我的⼯程师也说最好别改，⼤家可以改⼀下试试。

填好参数后点确定就可以了。

最后说⼀下，如果要拷⾛附有地形图的⽂件，必须要连地形图⽂件⼀起拷⾛，否则在别的电脑中打开后不会有附着的地形图，切记切记！。
