高速公路排水沟盖板塑料模具

小型预制构件说明书

高速公路边坡排水小型预制件

说明

小型构件的混凝土以往多使用定型钢模或木模在施工现场就地铺设，采用手提式振捣棒展开振捣，所生产出来的小型构件虽然强度合格，但是大多外观毛糙、蜂窝、麻面、失棱掉下来角等现象较为广泛，不但影响沿线道路景观，而且严重危害着构件的使用寿命。为了客服上述质量通病、并积极主动贯彻落实交通部“五化”建议，我公司非政府了设计人员对原标准图展开优化设计，整理出来小型预制构件的标准化施工方法，从而达至控制工程施工的质量和安全、提升经济效益、提升管理水平的目的。

一、预制构件设计方案

本次优化设计内容为：路缘石、进水护坡、桥头护坡、拱形护坡、路堤排水沟、极高排洪、挖方边沟、平台截水沟、挖方堑顶截水沟。

1、路缘石

原先设计的宁堡式矩形路缘石为c25混凝土砼，横截面尺寸为15*18*79.5cm，重量为53.7kg，突起式矩形路缘石为c25混凝土砼，横截面尺寸为20*30*100cm，重量为131.8kg，稳定性极差；现优化为l型c25混凝土砼，宁堡式横截面尺寸为20*18*79cm、重量为58.9kg，凸起式横截面尺寸为20*30*59cm，重量为66.7kg，稳定性强化，易于路面施工时路缘石不产生加速度。

原先平齐式矩形c25预制砼原先凸起式矩形c25预制砼优化后平齐式l型c30预制砼优化后凸起式l型c30预制砼2、浸水护坡

原先设计的进水护坡为35cm薄m7.5浆砖片石；边长为25cm正六边形c25砼实心混凝土块，厚度为15cm，混凝土块重量为60.9kg，集中化生产，质量难掌控，施工周期延长。

高速公路边坡排水小型预制件

原先m7.5浆砖片石剖面优化后正六边形c25砼实心混凝土块立面优化后正六边形c25砼实心混凝土块剖面

3、桥头护坡

原先设计的桥头护坡分后两种：第一种为不能熄火桥头段设z边长为30cm正六边形c25砼空心混凝土块，厚度为25cm，空心内树苗植草，但实际效果高，草成活率非常低；第二种为熄火桥头段设z边长为30cm正六边形c25砼实心混凝土块八十砌，厚度为8cm，此混凝土块很大、厚度较厚、重量为39kg、难损毁。优化后桥头护坡换成：不熄火桥头段仅设立z检修台阶，防水形式与正常路堤段保持一致，桥头锥坡使用边长为26cm正六边形c25砼实心混凝土块八十砌；熄火桥头段设z边长为26cm正六边形c25砼实心混凝土块八十砌，厚度为8cm，重量为35kg，减少了混凝土块的重量以及损坏情况。

塑料排水板法施工过程控制图

编号： 序号：1/1

施 工 流 程 操 作 要 求 控 制 要 点 实 施 依 据 备 注

整平原地面 平整场地，清除桩位处的障碍物、石块、树根、垃圾等，场地低洼时，应先填素土至塑料排水板施工高程处。 《公路路基施工技术规范》（JTG F10-2006）

第6.3.7款

记录表式详

见业主要求 摊铺下层砂垫层 砂垫层厚度约为设计厚度的一半，并整平。 第6.3.7款

机具就位 透水滤套不应被撕破和污染。 第6.3.7款

塑料排水板穿靴 1. 将塑料排水板端部穿过预制靴头固定架，对折约10cm，固定联结。

2. 将靴头套在空心套管端部，固定塑料排水板。 第6.3.7款

插入套管 导轨应垂直，钢套管不得弯曲，插入深度应不小于设计。防止泥土等杂物进入套管内，一旦发现及时清除。 第6.3.7款

拔出套管 注意回带长度不应大于50cm。 第6.3.7款

割断塑料排水板 塑料排水板留出孔口长度应保证伸入砂垫层不小于50cm，使其与砂垫层贯通；并将其保护好，以防机械、车辆进出时受损，影响排水效果。 第6.3.7款

机具移位 当套管下口露出地面后，即可移位。 第6.3.7款

摊铺上层砂垫层 保证压实后的砂垫层厚度达到设计要求。 第6.3.7款 整平原地面

摊铺下层砂垫层

机具就位

塑料排水板穿靴

插入套管

拔出套管

割断塑料排水板

机具移位

摊铺上层砂垫层

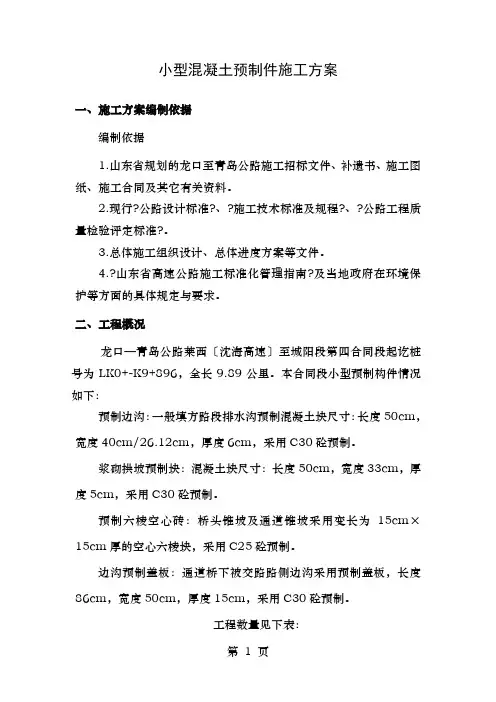

第 1 页 小型混凝土预制件施工方案

一、施工方案编制依据

编制依据

1.山东省规划的龙口至青岛公路施工招标文件、补遗书、施工图纸、施工合同及其它有关资料。

2.现行?公路设计标准?、?施工技术标准及规程?、?公路工程质量检验评定标准?。

3.总体施工组织设计、总体进度方案等文件。

4.?山东省高速公路施工标准化管理指南?及当地政府在环境保护等方面的具体规定与要求。

二、工程概况

龙口—青岛公路莱西〔沈海高速〕至城阳段第四合同段起讫桩号为LK0+-K9+896，全长9.89公里。本合同段小型预制构件情况如下：

预制边沟：一般填方路段排水沟预制混凝土块尺寸：长度50cm，宽度40cm/26.12cm，厚度6cm，采用C30砼预制。

浆砌拱坡预制块：混凝土块尺寸：长度50cm，宽度33cm，厚度5cm，采用C30砼预制。

预制六棱空心砖：桥头锥坡及通道锥坡采用变长为15cm×15cm厚的空心六棱块，采用C25砼预制。

边沟预制盖板：通道桥下被交路路侧边沟采用预制盖板，长度86cm，宽度50cm，厚度15cm，采用C30砼预制。

工程数量见下表： 第 2 页 序号 预制块形式 预制块尺寸 工程量 砼标号

1 空心六棱块 15cm×15cm m3 C25

2 预制边沟 50×33×6 m C30

3 被交路盖板 50×86×15cm C30

4 浆砌拱坡 50×33×5cm C30

⑴预制块大样图如下：

3cm

7.5cm

空心六棱块，厚度15cm

⑵边沟盖板预制如下：

⑶排水沟预制尺寸如下：

三、施工方案

1、施工准备

〔1〕场地准备

本标段的预制块集中选择在LK4+200路基左侧50m预制场内预制，施工之前采用推土机、压路机等机械将场地平整碾压，并进展混凝土硬化，设置排水沟，建立料仓，建立钢筋存放场地。预制之前，做好三通一平。

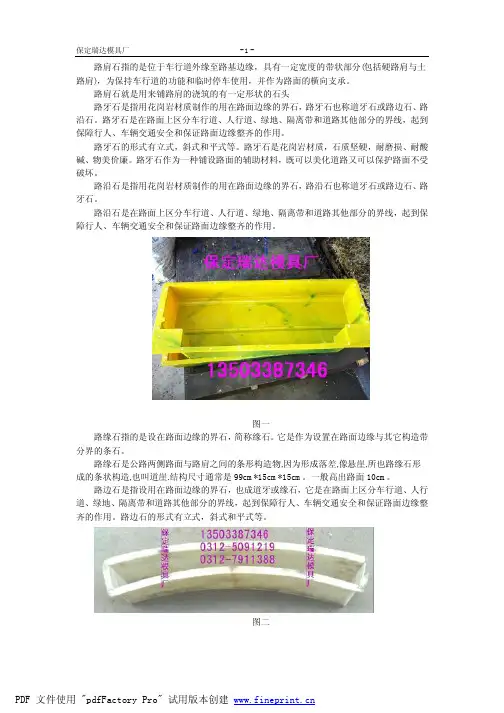

保定瑞达模具厂 - 1 -

路肩石指的是位于车行道外缘至路基边缘，具有一定宽度的带状部分(包括硬路肩与土

路肩)，为保持车行道的功能和临时停车使用，并作为路面的横向支承。

路肩石就是用来铺路肩的浇筑的有一定形状的石头

路牙石是指用花岗岩材质制作的用在路面边缘的界石，路牙石也称道牙石或路边石、路

沿石。路牙石是在路面上区分车行道、人行道、绿地、隔离带和道路其他部分的界线，起到

保障行人、车辆交通安全和保证路面边缘整齐的作用。

路牙石的形式有立式，斜式和平式等。路牙石是花岗岩材质，石质坚硬，耐磨损、耐酸

碱、物美价廉。路牙石作为一种铺设路面的辅助材料，既可以美化道路又可以保护路面不受

破坏。

路沿石是指用花岗岩材质制作的用在路面边缘的界石，路沿石也称道牙石或路边石、路

牙石。

路沿石是在路面上区分车行道、人行道、绿地、隔离带和道路其他部分的界线，起到保

障行人、车辆交通安全和保证路面边缘整齐的作用。

图一

路缘石指的是设在路面边缘的界石，简称缘石。它是作为设置在路面边缘与其它构造带

分界的条石。

路缘石是公路两侧路面与路肩之间的条形构造物,因为形成落差,像悬崖,所也路缘石形

成的条状构造,也叫道崖.结构尺寸通常是99cm*15cm*15cm。一般高出路面10cm。

路边石是指设用在路面边缘的界石，也成道牙或缘石，它是在路面上区分车行道、人行

道、绿地、隔离带和道路其他部分的界线，起到保障行人、车辆交通安全和保证路面边缘整

齐的作用。路边石的形式有立式，斜式和平式等。

图二

PDF 文件使用 "pdfFactory Pro" 试用版本创建 保定瑞达模具厂 - 2 -
