隧道施工标准化(图文详解)

隧道施工标准化（图文详解）内容介绍：一、“工欲善其事，必先利其器”（优质工程质量目标解读）二、“知者行之始，行者知之成”（图文标准化施工过程）三、“术有专攻，道无止境”（总结）正文：一、“工欲善其事，必先利其器”——明确优质工程质量目标隧道优质工程质量目标：初支钢架数量不少于设计要求，间距合格率≥90%；喷射混凝土强度合格率100%，厚度符合标准要求，平整度合格率≥90%，混凝土密实，无裂缝、蜂窝、空洞、夹渣等缺陷；二衬钢筋数量不少于设计要求，主筋间距合格率≥90%，钢筋接头合格率100%；二衬混凝土强度合格率100%，且强度控制在1 ～1.5 倍设计强度范围内；衬砌厚度、墙面平整度合格率≥98%；二衬无渗漏水，背面不出现长度大于1m、累计长度超过隧道长度0.5%、单个面积大于0.5m2 的空洞。

二、“知者行之始，行者知之成”——图文解读标准化施工过程内容包括：洞身开挖、中空锚杆注浆快速接头、喷射混凝土、钢拱架整体加工、连接板加工与安装、二衬钢筋安装、防水处理、二衬混凝土、衬砌混凝土养生、电缆沟及排水沟2-1 洞身开挖隧道洞身开挖采用的三台阶七步开挖工法，主要是将隧道分七个开挖面相互错开同时开挖，同时支护，形成支护整体，逐步向纵深推进的作业方法，具有施工空间大、机械化程度高、初期支护工序简单、调整灵活、工效高、进度稳定、工期保障性强等特点。

三台阶七步开挖法隧道光面爆破外观三臂式凿岩台车施工作业采用隧道三臂式凿岩台车“双机单洞”模式进行隧道洞身开挖，有效地提高了凿岩速度、安全系数及环保效果，改善了隧道施工环境。

2-2 中空锚杆注浆快速接头注浆快速连接头具有以下优点：(1) 安装简便快捷；(2) 与锚杆、压浆管连接咬合密贴，能有效保证注浆压力和注浆饱满；(3) 快速接头阀门可重复利用，降低了施工成本；(4) 改善了以往人工手握管道注浆的施工条件，解决压浆过程中工人眼睛易被浆液溅伤问题。

中空锚杆注浆快速连接头注浆作业，安全便捷2-3 喷射混凝土使用湿喷机施工隧道初期支护混凝土，初支喷射混凝土密实平整，质量稳定，有效解决了传统施工工艺存在的粉尘大、回弹高和混凝土质量不稳定等问题。

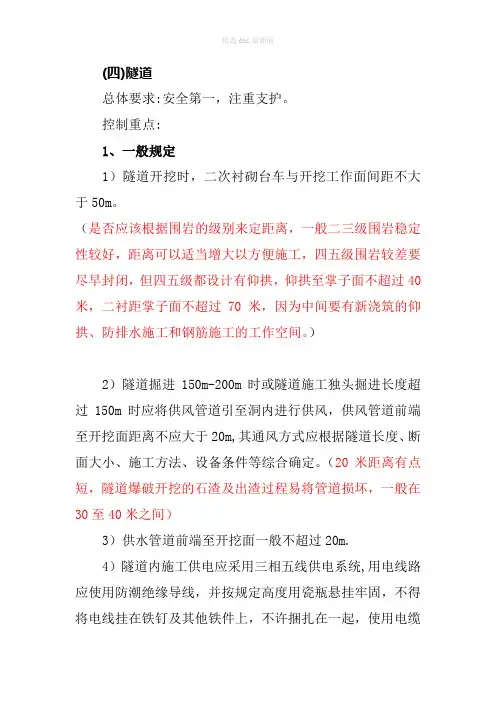

(四)隧道总体要求:安全第一，注重支护。

控制重点:1、一般规定1）隧道开挖时，二次衬砌台车与开挖工作面间距不大于50m。

（是否应该根据围岩的级别来定距离，一般二三级围岩稳定性较好，距离可以适当增大以方便施工，四五级围岩较差要尽早封闭，但四五级都设计有仰拱，仰拱至掌子面不超过40米，二衬距掌子面不超过70米，因为中间要有新浇筑的仰拱、防排水施工和钢筋施工的工作空间。

）2）隧道掘进150m-200m时或隧道施工独头掘进长度超过150m时应将供风管道引至洞内进行供风，供风管道前端至开挖面距离不应大于20m,其通风方式应根据隧道长度、断面大小、施工方法、设备条件等综合确定。

（20米距离有点短，隧道爆破开挖的石渣及出渣过程易将管道损坏，一般在30至40米之间）3）供水管道前端至开挖面一般不超过20m.4）隧道内施工供电应采用三相五线供电系统,用电线路应使用防潮绝缘导线，并按规定高度用瓷瓶悬挂牢固，不得将电线挂在铁钉及其他铁件上，不许捆扎在一起，使用电缆线应悬挂在高处，严禁托在地面上受车辆碾压。

（1、成洞地段固定的供电线路，应采用绝缘良好的胶皮线架设；施工地段的临时电线路应采用橡套电缆；瓦斯地段的输电线必须使用密封电缆，不得使用皮线；涌水隧道的电动排水设备应采用双回路输电，并有可靠的切换装置；动力干线上每一分支线，必须装设开关及保险装置；严禁在动力线路上加挂照明设施。

2、照明和动力线路安装在同一侧时，必须分层架设。

电线悬挂高度应满足：110V以下电线离地面距离不应小于2m，400V时应大于2.5m，6～10kV时不应小于3.5m。

供电线路架设一般要求高压在上、低压在下，干线在上、支线在下，动力线在上、照明线在下。

)（隧道内都是大的动力设备，像台车，混凝土泵等都是一百多千瓦的，一般在隧道架线时，采取隧道内动力电源三相五线，另外引入两根照明线，一边和动力线分开，表面上是三相七线了。

）5）施工期间“三管两线”架设、安装应顺直、整齐;洞内风、水管不宜与电缆电线敷设在同一侧。

隧道工程标准化施工文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）2、隧道开挖硬岩开挖多功能台架+人工手持风钻成孔测量放线红漆标识爆破设计周边眼间隔装药准备炮泥加工凿岩台车成孔硬岩开挖爆破成型（2）爆破成型（1）雷管簇联炮孔装药质量控制要点：1、全断面法光面爆破开挖，根据爆破质量、地层岩性、节理不断优化爆破设计。

2、按照爆破设计，通过测量准确定位炮眼位置，提高放样精度。

3、钻眼严格按照爆破设计控制间距、深度和角度：掏槽眼的眼口间距和深度误差为5cm，辅助眼分别为10cm；周边眼的间距误差为5cm，眼底不超软岩开挖三台阶法施工工艺图三台阶四步法施工效果三台阶法施工效果11122341223三台阶四步法施工工艺图三台阶临时仰拱法施工工艺图42Ⅰ左侧导坑上台阶支护（包括中隔墙） 3、每循环开挖结束后，采用喷射C20砼5Cm 厚封闭齐头。

1、左右侧导坑开挖面距离为5m ，台阶长为3m 。

Ⅱ左侧导坑下台阶支护（包括中隔墙）2、中隔墙后期边衬边拆除。

2 左侧导坑下台阶开挖 说明：5 仰拱施作开挖中隔壁法施工工序示意图1 左侧导坑上台阶开挖施工工序:左（右）侧导坑开挖工序流程图右侧上台阶开挖及支护仰拱施工 超前预支护 左侧上台阶开挖及支护 中隔壁拆除 左侧下台阶开挖及支护左（右）侧导坑纵断面图复喷砼至设计厚度钢筋网（钢拱架） 1ⅤⅠ3ⅣⅢ锚杆锚杆超前支护ⅡⅣ右左侧导坑下台阶支护（包括中隔墙）Ⅲ右侧导坑上台阶支护（包括中隔墙）3 右侧导坑上台阶开挖4 右侧导坑下台阶开挖Ⅴ仰拱支护3421右侧下台阶开挖及支护55C25初喷 砼厚超前预支护三台阶临时仰拱法施工效果四部CD 法施工工艺图 四部CD 法施工效果Ⅰ-超前支护； 2-上部开挖； Ⅲ-上部支护成环； 4-中部开挖；Ⅴ-中部支护成环； 6-下部开挖； Ⅶ-下部支护成环、拆除临时支护；Ⅷ-仰拱及填充混凝土； Ⅸ-拱墙二次衬砌246ⅠⅢⅤⅧⅨⅢⅠ246ⅦⅦ仰拱栈桥Ⅷ3～5m10～20m6～10m20～30m 3～5m质量控制要点： 1、软质围岩开挖，开挖应尽量采用挖掘机和人工配合无爆破施工，需爆破施工时，应采取相应的超前支护措施，弱爆破施工，以尽量减少对地层的扰动，软岩开挖通常采用的开挖方法有三台阶法、三台阶临时仰拱法、三台阶四步法、四部CD 法、双侧壁导坑法等。

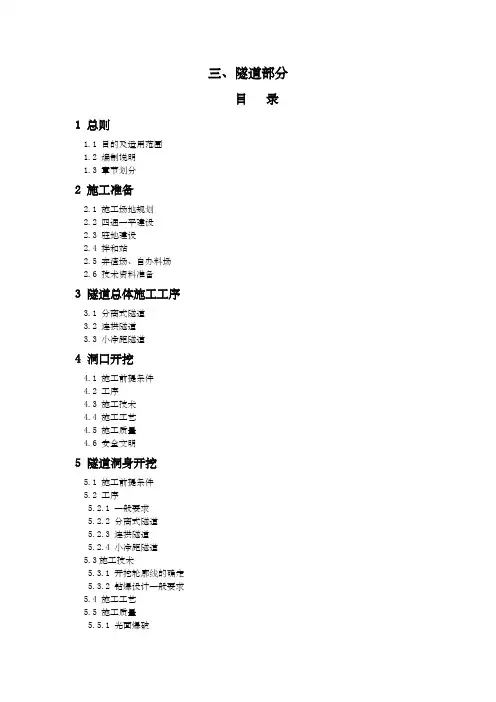

三、隧道部分目录1 总则1.1 目的及适用范围1.2 编制说明1.3 章节划分2 施工准备2.1 施工场地规划2.2 四通一平建设2.3 驻地建设2.4 拌和站2.5 弃渣场、自办料场2.6 技术资料准备3 隧道总体施工工序3.1 分离式隧道3.2 连拱隧道3.3 小净距隧道4 洞口开挖4.1 施工前提条件4.2 工序4.3 施工技术4.4 施工工艺4.5 施工质量4.6 安全文明5 隧道洞身开挖5.1 施工前提条件5.2 工序5.2.1 一般要求5.2.2 分离式隧道5.2.3 连拱隧道5.2.4 小净距隧道5.3施工技术5.3.1 开挖轮廓线的确定5.3.2 钻爆设计一般要求5.4 施工工艺5.5 施工质量5.5.1 光面爆破5.5 2 开挖5.6 安全文明6 初期（超前）支护6.1 施工前提条件6.2 工序6.3 施工技术6.4 施工工艺6.4.1 初期支护6.4.2 超前支护6.5 施工质量6.5.1 初期支护6.5.2 超前支护6.6 安全文明7.仰拱与铺底7.1 施工前提条件7.2 工序7.3 施工技术7.4 施工工艺7.5 施工质量7.6 安全文明8.隧道防排水8.1 施工前提条件8.2 工序8.3 施工技术8.4 施工工艺8.4.1 防水板8.4.2 橡胶止水带8.4.3 衬砌背后排水设施8.5 施工质量8.6 安全文明9 隧道二衬施工9.1 施工前提条件9.2 工序9.3 施工技术9.3.1 二衬施作时机的确定9.3.2 衬砌台车制造9.3.3 二衬混凝土的性能要求及配合比设计要点 9.4 施工工艺9.5 施工质量9.6 安全文明10 路面10.1施工前提条件10.2 工序10.3 施工技术10.4 施工工艺10.5 施工质量10.6 安全文明11.明洞与洞门施工标准化11.1 施工前提条件11.2 工序11.3 施工技术11.4 施工工艺11.4.1 明洞11.4.2 洞门11.5 施工质量11.6 安全文明12 监控量测12.1 监控量测前提条件12.2 工序12.3 监控量测技术12.3.1 量测项目规划12.3.2 主要量测项目测试标准12.3.3 量测数据的处理和应用12.4 监控量测工艺12.5 监控量测质量12.6 安全文明13 附属工程13.1 水沟、电缆槽13.2 蓄水池1 .总则1．1 目的及适用范围1.1.1 目的为进一步规范隧道施工的各项工序操作，提高施工管理水平，实现隧道施工标准化，克服质量通病，促进高速公路隧道施工质量再上一个先新台阶，在现行标准、规范的基础上编写本指南。

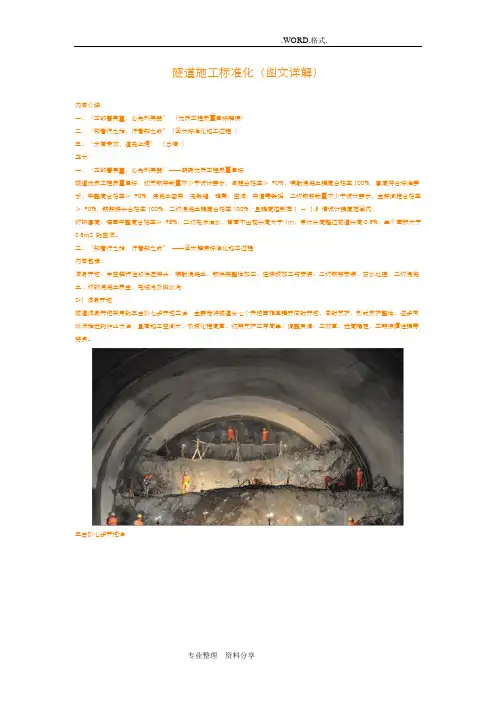

隧道施工标准化图文详解内容介绍：一、“工欲善其事，必先利其器”（优质工程质量目标解读）二、“知者行之始，行者知之成”（图文标准化施工过程）三、“术有专攻，道无止境”（总结）正文：一、“工欲善其事，必先利其器”——明确优质工程质量目标隧道优质工程质量目标：初支钢架数量不少于设计要求，间距合格率≥90%；喷射混凝土强度合格率100%，厚度符合标准要求，平整度合格率≥90%，混凝土密实，无裂缝、蜂窝、空洞、夹渣等缺陷；二衬钢筋数量不少于设计要求，主筋间距合格率≥90%，钢筋接头合格率100%；二衬混凝土强度合格率100%，且强度控制在 1 ～ 1.5 倍设计强度范围内；衬砌厚度、墙面平整度合格率≥98%；二衬无渗漏水，背面不出现长度大于1m、累计长度超过隧道长度0.5%、单个面积大于0.5m2 的空洞。

二、“知者行之始，行者知之成”——图文解读标准化施工过程内容包括：洞身开挖、中空锚杆注浆快速接头、喷射混凝土、钢拱架整体加工、连接板加工与安装、二衬钢筋安装、防水处理、二衬混凝土、衬砌混凝土养生、电缆沟及排水沟2-1 洞身开挖隧道洞身开挖采用的三台阶七步开挖工法，主要是将隧道分七个2开挖面相互错开同时开挖，同时支护，形成支护整体，逐步向纵深推进的作业方法，具有施工空间大、机械化程度高、初期支护工序简单、调整灵活、工效高、进度稳定、工期保障性强等特点。

三台阶七步开挖法隧道光面爆破外观三臂式凿岩台车施工作业采用隧道三臂式凿岩台车“双机单洞”模式进行隧道洞身开挖，有效地提高了凿岩速度、安全系数及环保效果，改进了隧道施工环境。

2-2 中空锚杆注浆快速接头注浆快速连接头具有以下优点：(1) 安装简便快捷；4(2) 与锚杆、压浆管连接咬合密贴，能有效保证注浆压力和注浆饱满；(3) 快速接头阀门可重复利用，降低了施工成本；(4) 改进了以往人工手握管道注浆的施工条件，解决压浆过程中工人眼睛易被浆液溅伤问题。

中空锚杆注浆快速连接头注浆作业，安全便捷2-3 喷射混凝土使用湿喷机。

一、洞门口1、进洞门口设置红绿灯。

2、隧道简介牌、危险源辨识牌、安全值班公示牌（和进尺牌放在一起）、有限空间作业告知牌（固定设置），设置在洞口人行道一侧。

3、洞顶绿化（假草坪）。

4、进洞口箱变底部砌砖抹灰，刷红白漆，顶部设置防雨棚，进洞电线使用桥架或木盒理顺隐藏。

5、上空压机房的人行通道使用楼梯式。

6、氧气乙炔瓶存放棚使用成品式。

7、东山隧道出口、和平进出口使用门楼式大门，后设置伸缩门；东山进口、沙坝进出口、石厂一号、二号隧道使用无门楼式（立柱式）大门，后设置道闸门。

门楼式大门伸缩门门柱式大门道闸门8、和平隧道出口、东山隧道出口设置立体式冲洗设施和品牌墙。

9、洞门设铁皮黄黑反光标识。

二、洞内1、洞内每隔50m进洞方向设置里程桩号，出洞方向设置距离洞口多少米。

2、洞内每隔30m设置灯箱，灯箱上设置安全质量标语。

3、洞内每隔150m设置投影灯。

4、洞内每隔50m设置环向喷淋降尘装置。

5、洞内沿进洞方向设置人行通道。

6、“三管两线”每隔50m设置标识牌。

7、防水、养护台车刷蓝漆、设置标识标牌。

8、进洞方向每隔100m设置安全警示牌，位于电缆线下方。

9、人员定位系统标识牌、有毒有害气体公告牌（隧道进洞口、仰拱、掌子面处）、语音提示播报系统（进洞口）、限速标志（100m间距）。

10、二衬台车标志、横向安全标志，上下通道斜向标志、油漆。

11、馈电开关设置在洞口内2m处二衬上，使用角钢（刷蓝漆）做支架。

12、落地式防爆电箱使用角钢（刷黄漆）做支架，高度：箱体中心线距地面1m。

13、仰拱位置设置移动式照明灯，灯架使用小方管焊接，刷红白漆，高度1.5m。

14、仰拱栈桥设置1.2m高可拆卸防护栏杆，贴红白反光纸。

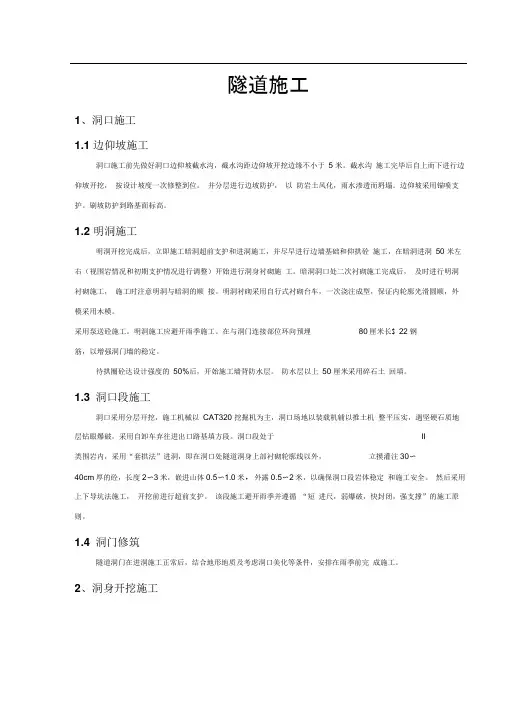

隧道施工1、洞口施工1.1 边仰坡施工洞口施工前先做好洞口边仰坡截水沟，截水沟距边仰坡开挖边缘不小于5 米。

截水沟施工完毕后自上而下进行边仰坡开挖，按设计坡度一次修整到位。

并分层进行边坡防护，以防岩土风化，雨水渗透而坍塌。

边仰坡采用锚喷支护。

刷坡防护到路基面标高。

1.2 明洞施工明洞开挖完成后，立即施工暗洞超前支护和进洞施工，并尽早进行边墙基础和仰拱砼施工，在暗洞进洞50 米左右（视围岩情况和初期支护情况进行调整）开始进行洞身衬砌施工。

暗洞洞口处二次衬砌施工完成后，及时进行明洞衬砌施工，施工时注意明洞与暗洞的顺接。

明洞衬砌采用自行式衬砌台车，一次浇注成型，保证内轮廓光滑圆顺，外模采用木模。

采用泵送砼施工。

明洞施工应避开雨季施工。

在与洞门连接部位环向预埋80厘米长$ 22钢筋，以增强洞门墙的稳定。

待拱圈砼达设计强度的50%后，开始施工墙背防水层。

防水层以上50 厘米采用碎石土回填。

1.3 洞口段施工洞口采用分层开挖，施工机械以CAT320 挖掘机为主，洞口场地以装载机辅以推土机整平压实，遇坚硬石质地层钻眼爆破，采用自卸车弃往进出口路基填方段。

洞口段处于II类围岩内，采用“套拱法”进洞，即在洞口处隧道洞身上部衬砌轮廓线以外，立摸灌注30〜40cm厚的砼，长度2〜3米，嵌进山体0.5〜1.0米，外露0.5〜2米，以确保洞口段岩体稳定和施工安全。

然后采用上下导坑法施工，开挖前进行超前支护。

该段施工避开雨季并遵循“短进尺，弱爆破，快封闭，强支撑”的施工原则。

1.4 洞门修筑隧道洞门在进洞施工正常后，结合地形地质及考虑洞口美化等条件，安排在雨季前完成施工。

2、洞身开挖施工2.1 II类围岩地段短台阶分部开挖法施工2.1.1施工工序II类围岩地段，采用短台阶分部开挖法施工，施工工序见下图:2.1.2施工方法上部弧形导坑及边墙以人工风镐开挖为主，需要时辅以弱爆破；地质不良地段开挖前采用工字钢拱架，大管棚作为超前支护，开挖后及时喷混凝土封闭岩面，并进行初期喷锚钢纤维砼支护作业。

隧道工程临时设施标准化图册(图文并茂)第三节开挖施工台车开挖施工台车是隧道开挖中常用的设备之一，其作用是将开挖出的土石方清理出洞外。

为确保施工安全，应按照以下要求使用开挖施工台车：1、开挖施工台车应经过严格检验，并保持良好状态。

2、开挖施工台车的驾驶员必须持有相应的驾驶证，并接受专业培训。

3、开挖施工台车应按照规定路线行驶，避免与其他设备和人员相撞。

4、开挖施工台车应按照规定的速度行驶，不得超速或疲劳驾驶。

5、开挖施工台车应配备有效的制动系统和安全装置，确保在紧急情况下能够及时停止。

6、开挖施工台车应定期检修和维护，确保其正常运转。

7、开挖施工台车的使用人员应当遵守相关安全规定，做好个人防护措施，确保施工安全。

栈桥设计应符合力学验算，保证安全性。

2、仰拱栈桥应设置临边防护，栈桥高处应配备可移动式的防护栏杆。

防止工人从高处坠落。

3、栈桥上应设置照明灯具，以保证施工的照明条件。

4、栈桥应设置通风设备，保证施工现场的空气流通。

5、施工完成后，应及时拆除栈桥，保持施工现场的整洁和安全。

筑应符合国家相关标准和规定，安全可靠。

1、洞口应设置围挡，并设有进出口，进出口应设置门禁系统，保证安全。

2、洞口应设置临时停车场，方便工作人员停放车辆。

3、洞口应设置临时办公室、生活区、仓库等临建设施，满足工作和生活需要。

4、洞口应设置临时供电、供水、排水、通讯等设施，保证工作和生活的正常进行。

5、洞口应设置环境保护设施，如垃圾桶、污水处理设施等，保护周边环境。

6、洞口应设置安全警示标识，提醒人员注意安全。

建议修改：议采用可周转的集装箱式房，同时设置隧道通风机、隧道门禁系统、安全警示牌、值班室、工艺流程牌、隧道物资应急储备库、门禁系统LED显示屏等设施，以确保施工安全和顺利进行。

企业宣传牌尺寸为1500mm×mm，材质为喷绘布及镀锌方钢。

根据隧道洞名字体数量适当加长，字体结合CI要求。

当XXX承建时，宣传牌将做相应调整。

附图1 “零开挖”进洞示例
附图2 交叉中隔壁法（CRD法）施工示例
附图3 双侧壁导坑法施工示例
附图4 锚杆施作位置用红油漆进行标示
附图5 机械钻孔设备
附图6 钢架基础要求牢固
附图7 钢架钢板连接密贴
附图8 超前小导管和钢架联合支护
附图9 小导管注浆管口安装封头和孔口阀
附图10 层距定位采用定位钢筋
附图11 纵向排水管路连接采用变径三通连接
附图12 横向排水沟将二衬背后的水排入边沟
附图13 盲管引排
附图14 防水板铺挂应有一定的松弛度
附图15 具有上下爬梯的整体衬砌台车
附图16 对台车钢模板表面进行彻底打磨，涂油防锈
附图17 自制三脚架
附图18 二衬钢筋安装
附图19 高强砂浆垫块
附图20 边墙模板
附图21 弧形钢模
附图22 拆模后用高压水喷淋混凝土表面
附图23 排式振捣机连续拖行振实
附图24 路面精平、拉毛及平整度检测
附图25 刻槽机刻槽施工
附图26 电缆沟墙施工前凿毛处理
附图27 超前地质预报作业
附图28设置专用标志牌
附图29 洞内逃生管道及警报器设置
附图30 衬砌台车安全标志
附图31洞内照明布置及灯箱设置。
