液晶电视电源板组成原理及检修方法液晶电视的电源板在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。
他的相当一部分能量供给灯板驱动电路（根据发光源不同分为高压板和LED灯板两类）和主板上，一旦电视出现不开机、黑屏、纹波干扰、不定时关机等现象时，我们往往搞不清楚故障是出在电源板、主板、灯管（条）还是灯驱动板上，给维修造成很多弯路。
下面以TCL-PWL37C电源电路图纸为例，简单介绍一下液晶电视电源的工作原理（修过CRT彩电电源的师傅应该都知道，液晶电视的电源跟CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。
1:待机电路。
接通电源后，电源输出插座P3的③、④脚就应有＋5V电压输出，给主板CPU电路供电。
另外，在热地一侧，副开关电源变压器T2的④-⑤绕组还会输出一组电压，整流滤波后输出＋20V，供给主电源的PFC振荡电路和PWM振荡电路。
（见图2）如果输出电压不稳定，则检查以IC9（TL431）为中心组成的稳压控制电路。
正常工作时，TL431的①脚电压为2.5V，如果该脚电压异常，则说明 TL431损坏或其外围元件有问题。
故障现象1：无＋5V电压输出。
分析检修：检查待机电源电路，发现IC1的⑤-⑧脚电压为0V，经查限流电阻RB 13端头焊接部分已脱焊。
建议将RB1、RB2、RB13这3只限流电阻换成功率为1W或2W的同阻值电阻，以免再次损坏。
故障现象2:＋5V电压在3V左右波动。
分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。
检测输出电压电路中的稳压二极管DB4（6.8V）和DB5 （20V ），发现DB5击穿，换新后故障排除。
另外，该电路中稳压二极管DB5（20V）、DB10（33V）、DB8（10V ）易损坏，其故障现象多表现为＋5V电压在＋4V左右波动。
故障现象3: ＋5V输出电压只有＋4V。
分析检修：空载试机，＋5V电压仍较低，这说明故障在待机电源部分。
第三章 LCD 电视线路原理LCD 电视的原理框图如上图1所示，主要由以下几个部分组成：1、 普通模拟电视信号处理模块。
该模块与普通电视机中的电视信号处理部分功能相同，其可接受多种输入信号格式，如RF 电视射频信号、CVBS 复合电视信号、S-Video 信号、色差分量信号等。
RF 电视射频信号的接收一般使用一体化二合一高频头进行处理，处理后可直接输出复合电视信号和解调的伴音信号。
同时，高频头也可输出第二伴音中频信号SIF 提供给带丽音解码的机型使用。
高频头输出的复合电视信号经视频解码IC 处理后，输出模拟YUV （或RGB ）信号及行场同步信号供数字板进行处理使用。
2、 模拟信号/数字信号转换模块。
该模块把三通道模拟YUV （或RGB ）信号，通过AD 转换器处理后，转变为24路数字YUV （或RGB ）信号提供给逐行处理板使用。
3、 隔行/逐行转换模块。
该模块把隔行格式的数字YUV （或RGB ）信号进行逐行处理后输出一标准逐行格式的数字YUV （或RGB ）信号。
4、 模拟VGA/ 数字VGA 信号转换模块。
该模块主要用把PC 输出的标准模拟VGA 视频信号转变成24位的并行数字VGA 视频信号。
5、 DVI 串行/并行转换模块。
这部分的功能主要由DVI 接收器来实现。
其接收PC 输出的标准串行数字视频DVI 信号，然后将其转变为24位（或48位）并行数字视频信号。
6、 LCD 图像处理模块 (SCALER)。
该模块的核心是一个高性能的平板图像处理器，可对前端进来的多种格式数字视频信号进行处理，输出平板显示模块可接受的平板图像显示数据格式。
其主要功能有：数字色度亮度处理、彩色γ校正、图像大小缩放、画质改善、运动补偿、边缘平滑等。
7、 DVI 并行/串行转换模块。
这部分的功能主要由DVI 发送器来实现。
其接收平板图像处图1：LCD 电视原理框图VGA DVI 接口理器输出的24位（或48位）平板图像显示数据，然后将其转变为DVI标准的串行输出数据格式，直接连接带DVI输入接口的LCD显示模块。
海信LED液晶电视电源电路分析与维修（图文详细分析）注：本文以海信2264电源板为例讲述。
RSAG7.820.2264板正面图RSAG7.820.2264板背面图图1、电源整体方框图示一、电源输入、滤波、整流部分电路:220V电压经过保险管F802,压敏电阻RV801过压保护,进入由L807、C802、C803、C804、L806等组成的进线抗干扰电路.滤除高频干扰信号后的交流电压通过VB801、C807、C808整流滤波后,得到一个300V左右的脉动直流电压.图2、进线抗干扰、整流滤波部分图示图3、电源输入、滤波、整流电路部分原理图示二、待机5VS电路:图4、5VS电压形成部分方框图示表一 N831 STR-A6059H引脚功能1、待机5VS的形成原理：本机5V待机电压由N831和外围元器件组成,PFC端电压通过开关变压器T901的初级绕组1-3端加到N831的第7脚和第8脚(MOS 管的D极.启动电流输入端)N831开始工作.T901各个绕组产生感应电压.4端和5端绕组感应电压经过R837限流VD832整流C835滤波后,为N831第5脚提供20V直流工作电压.20V电压另外经过待机控制信号PS-ON控制三极管V832控制光耦和V916控制后为PFC电路N810的第8脚供电.2、5V的稳压电路：T901次级绕组经过VD833整流,C838、L831、C839组成的T型滤波器滤波后,形成5VS电压.5V稳压电路由取样电阻R843、R842、R841及N903,光耦N832组成.当5V电压升高时,分压后的电压加到N903的R端,经内部放大后使K端电压降低,光耦N832导通增强,N831的第4脚反馈控制端电压降低,经内部电路处理后,控制内部MOS管激励脉冲变窄,使5VS降到正常值.3、5V的欠压和过流保护电路：N831的第1脚是内电路MOS管源极通过外接电阻R831接地,也是内电路的过流检测端,电流大时起到保护作用.N831的第2脚是掉电欠压检测输入端,电阻R897、R899、R823、R901组成市电电压检测电路,电阻R900和R901组成20V电压掉电检测,当负载加重或者其他原因引起20V电压下降时,电阻R900和R901的分压也随之下降,当降到电路设计的阈值时,电路保护,停止工作.图5、稳压取样回路部分图示图6、市电检测及20V掉电检测部分图示图7、5V待机部分电路原理图示三、待机控制、功率因数校正PFC电路：图8、功率因数校正PFC部分图示表二 N810 NCP33262引脚功能1、PFC的形成：本机的PFC电路由储能电感L811,PFC整流管VD812,N810(NCP33262)及其外围元件组成.当主机发出开机信号后VCC经过R815限流VZ812稳压,C814、C816滤除杂波加到N801的第8脚后,经内部电路给软启动脚第2脚外接电容充电,电平升高后PFC 电路进入工作状态,将整流后的300V电压变换为整机所需380V的PFC 电压.2、PFC详细工作过程：N810的第7脚输出斩波激励脉冲经过灌流电路加到斩波管V811、V810的G极,在激励信号的正半周激励脉冲分别经过R895、VD816、R820、VD815加到两只MOS管的G极,使V811、V810导通.在激励信号的负半周,脉冲经过R836和R821加到V805、V806的B极,V805、V806导通,MOS管的G极电压快速释放,斩波管截止.VZ814和VZ811是斩波管G极过压保护二极管.R1034、R902两只电阻的作用是在关机时泄放掉MOS管G-S间的电压.经过电阻R811、R812、R813、R814分压得到正弦波取样电压进入到N810第3脚,用于校正第7脚输出脉冲波形.由于此电源工作在DCM状态,储能电感L811次级绕组11-13端感应的电压经R816和R868分压后为N810第5脚提供过零检测信号,控制PFC电路内部斩波信号的开启和关断.2、PFC电压的稳压：电阻R826、R827、R828、R805、R829、R830组成PFC电压取样反馈电路,分压后的取样电压送到N810的第1脚,经内部误差放大电路比较后,调整第7脚激励脉冲的输出占空比,控制斩波管的导通时间,以达到稳定PFC电压的目的.3、PFC的过流保护：电阻R849、RR825为PFC电路过流检测电阻.如果出现电源负载异常过重时,MOS管过大的电流流经R825、R849、R825、R849上的压降就会升高,升高的电压经过R823加到N810的第4脚,N810停止工作,起到保护作用.4、PFC市电欠压保护：N810的第2脚是软启动端,该脚外接三极管V804接市电欠压保护电路,当市电电压过低时,由R1028、R1032、R1026、R1030组成的市电电压分压取样电压ER电压为低电平,V804导通,4脚电平为低电平芯片停止工作.图9、待机控制电路部分图示图10、PFC取样反馈电路部分图示图11、市电输入检测部分图示图12、PFC电路部分电原理图示四、100V直流形成电路：图13、NCP1396部分图示图14、100V、12V直流形成部分图示220V交流经过整流滤波,进行功率因数校正后得到400V左右的直流电压送入由N802(NCP1396)组成的DC-DC变换电路.PFC电压经过R874、R875、R876、R877分压后送入N802第5脚进行欠压检测,经运算放大输出跨导电流.开机同时第12脚得到VCC1供电,软启动电路工作,内部控制器对频率、驱动定时等设置进行检测,正常后输出振荡频率.第4脚外接定时电阻R880;第2脚外接频率钳位电阻R878,电阻大小可以改变频率范围;第7脚为死区时间控制,可以从150ns到1us之间改变.第1脚外接软启动电容C855;第6脚为稳压反馈取样输入;第8脚和第9脚分别为故障检测脚.当N802的第12脚得到供电,第5脚的欠压检测信号也正常时,N802开始正常工作.VCC1加在N802第12脚的同时,VCC1经过VD839,R885供给倍压脚第16脚,C864为倍压电容,经过倍压后的电压为195V左右.从第11输出的低端驱动脉冲通过拉电流电阻R860送入V840的G级,VD837、R859为灌电流电路.第15脚输出的高端驱动脉冲通过拉电流电阻R857送入V839的G级,VD836、R856为灌电流电路.当V839导通时,400V的VB电压流过V839的D-S级及T902绕组、C865形成回路,在T902绕组形成下正上负的电动势,次级绕组得到的感应电压,经过VD853、C848整流滤波后得到100V直流电压,为LED驱动电路提供工作电压.次级另一路绕组经过R835、VD838、VD854、C854、C860、整流滤波后得到12V电压给主板伴音部分提供工作电压.次级另一绕组经过VD852、C851、C852、C853整流滤波后得到12V电压.同理,当V840导通,V839截止时,在T902初级绕组形成上正下负的感应电动势耦合给次级.由R863、R864、R865、R832、R869、N842组成的取样反馈电路通过光耦N840控制N802第6脚,使其次级输出的各路电压得到稳定,由C866、R867组成取样补偿电路。

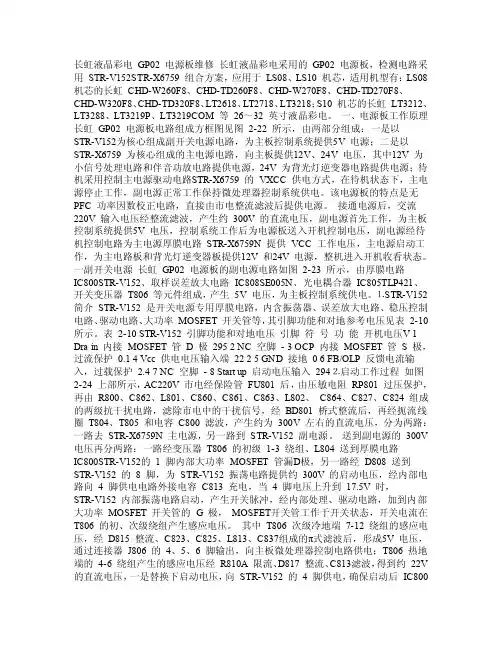

长虹液晶彩电GP02 电源板维修长虹液晶彩电采用的GP02 电源板，检测电路采用STR-V152STR-X6759 组合方案，应用于LS08、LS10 机芯，适用机型有：LS08 机芯的长虹CHD-W260F8、CHD-TD260F8、CHD-W270F8、CHD-TD270F8、CHD-W320F8、CHD-TD320F8、LT2618、LT2718、LT3218；S10 机芯的长虹LT3212、LT3288、LT3219P、LT3219COM 等26～32 英寸液晶彩电。
一、电源板工作原理长虹GP02 电源板电路组成方框图见图2-22 所示，由两部分组成：一是以STR-V152为核心组成副开关电源电路，为主板控制系统提供5V 电源；二是以STR-X6759 为核心组成的主电源电路，向主板提供12V、24V 电压，其中12V 为小信号处理电路和伴音功放电路提供电源，24V 为背光灯逆变器电路提供电源；待机采用控制主电源驱动电路STR-X6759 的VXCC 供电方式，在待机状态下，主电源停止工作，副电源正常工作保持微处理器控制系统供电。
该电源板的特点是无PFC 功率因数校正电路，直接由市电整流滤波后提供电源。
接通电源后，交流220V 输入电压经整流滤波，产生约300V 的直流电压，副电源首先工作，为主板控制系统提供5V 电压，控制系统工作后为电源板送入开机控制电压，副电源经待机控制电路为主电源厚膜电路STR-X6759N 提供VCC 工作电压，主电源启动工作，为主电路板和背光灯逆变器板提供12V 和24V 电源，整机进入开机收看状态。
一副开关电源长虹GP02 电源板的副电源电路如图2-23 所示，由厚膜电路IC800STR-V152、取样误差放大电路IC808SE005N、光电耦合器IC805TLP421、开关变压器T806 等元件组成，产生5V 电压，为主板控制系统供电。
⒈STR-V152 简介STR-V152 是开关电源专用厚膜电路，内含振荡器、误差放大电路、稳压控制电路、驱动电路、大功率MOSFET 开关管等，其引脚功能和对地参考电压见表2-10 所示。
