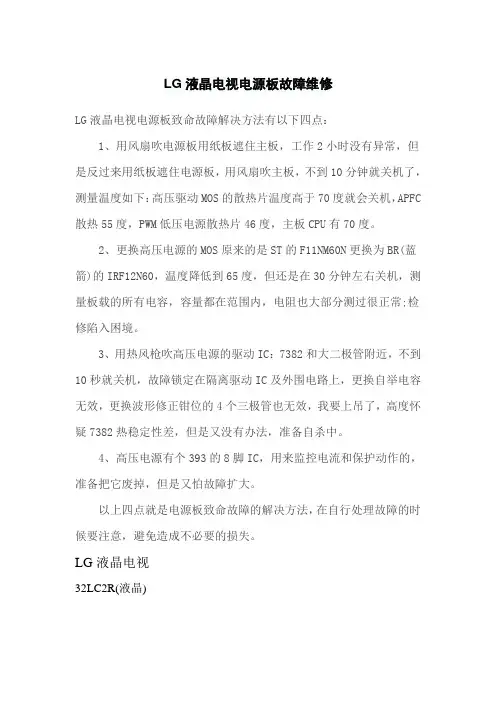

LG液晶电视电源板故障维修
LG液晶电视电源板故障维修
LG液晶电视电源板致命故障解决方法有以下四点:
1、用风扇吹电源板用纸板遮住主板,工作2小时没有异常,但是反过来用纸板遮住电源板,用风扇吹主板,不到10分钟就关机了,测量温度如下:高压驱动MOS的散热片温度高于70度就会关机,APFC散热55度,PWM低压电源散热片46度,主板CPU有70度。
2、更换高压电源的MOS原来的是ST的F11NM60N更换为BR(蓝箭)的
IRF12N60,温度降低到65度,但还是在30分钟左右关机,测量板载的所有电容,容量都在范围内,电阻也大部分测过很正常;检修陷入困境。
3、用热风枪吹高压电源的驱动IC:7382和大二极管附近,不到10秒就关机,故障锁定在隔离驱动IC及外围电路上,更换自举电容无效,更换波形修正钳位的4个三极管也无效,我要上吊了,高度怀疑7382热稳定性差,但是又没有办法,准备自杀中。
4、高压电源有个393的8脚IC,用来监控电流和保护动作的,准备把它废掉,但是又怕故障扩大。
以上四点就是电源板致命故障的解决方法,在自行处理故障的时候要注意,避免造成不必要的损失。
LG液晶电视
32LC2R(液晶)
LG 32LC2R 主要参数
LG 32LC2R 屏幕性能
屏幕尺寸(英寸) 32
屏幕比例 16:09
分辨率1366× 768
反应时间(ms) 8
亮度(cd/m2) 500
对比度 800:01:00
背光寿命(小时) 60,000
可视角度(水平/垂直) 170度 /170度
色彩 10.7亿
接收制式 PAL,SECAM,NTSC LG 32LC2R 音效
声音输出功率10W×2 LG 32LC2R端口
1路HDMI,1路RGB (D-sub 15pin),1路Composite Video & Audio输入端子L/R,2路Component DVD/DTV & Audio L/R,1路S-Video等
输出端子 AV输出 LG 32LC2R规格
尺寸(mm) 811x630x235
功耗(W) 160
重量(Kg) 22.5
电源 100,240V AC 50/60Hz
