变频调试流程本流程分为9大项 1配置 2排气/绝缘 3参数整定 4 泵组试验 5相序检查 6动作逻辑检验 7休眠性能 8保护开关设定 9建立档案 1配置1.1确认所有元器件规格使用正确，包括塑壳空开额定电流，微断空开额定电流，变频器功率，接触器额定功率额定电压，热继电器保护量程，液位器额定电压，三相主线线径，关于互感器绕线应根据电流表变比选择绕线匝数。
（附录见元器件选型表）。
PVC 绝缘铜导线载流容量（I ）截面积/MM 0.75 1.0 1.5 2.54610162535电流B1载流量7.610.413.518.52535446077972.2KW 以下 5.5KW 以下11KW 以下15KW22KW 以下37KW 以下222排气/绝缘电阻检查1.根据控制柜接线端子排图正确进行接线，正确接好包括传感器，压力开关，流量计，电动调节阀等元器件连接线。
最后连接测试电源，确保连接电源相序正确。
系统通电测试前，确认已排尽泵组内空气，用摇表检测电机绕组绝缘值在500兆欧以上。
参照以下接线方式：传感器：为1捆20m黑色两心BVR电缆，棕色接传感器1，对应变频器24v。
蓝色接传感器2，对应变频器ACI屏蔽层接传感器地线，对应进水传感器也是一样。
压力开关：为1捆20m黑色两心BVR电缆，压力开关接1组常开触点，不分颜色，可不接屏蔽层,对应端子排高限保护接点。
流量计：为2捆20m两心BVR电缆，1捆为红色，1捆为黑色，红色电缆接流量计220v电源不用区分颜色，对应端子排流量计电源，黑色电缆棕色接流量计输入T+对应信号线正极一般为棕色，蓝色接流量计T-对应信号线负极一般为蓝色，屏蔽层可不接。
电动调节阀：为2捆20m两心BVR电缆,1捆为红色，1捆为黑色，红色电缆接电动调节阀220v电源不用区分颜色，黑色电缆棕色接电动调节阀输入INPUT+,对应模拟量模块EM235输出点IO,蓝色接电动调节阀INPUT-,对应模拟量模块EM235输出点MO。

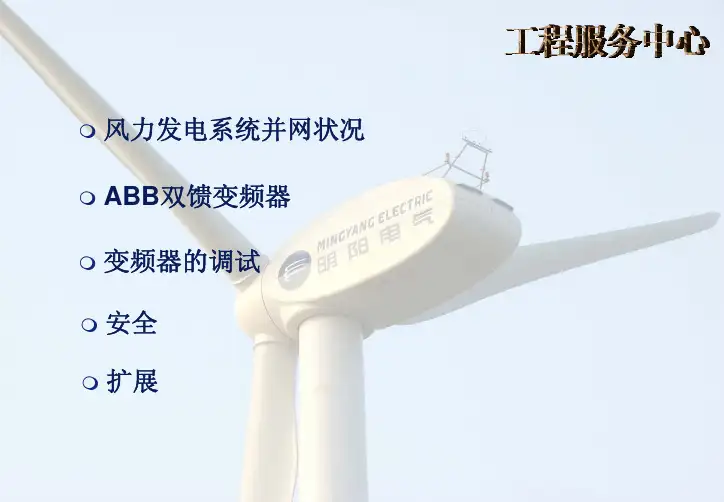

ABB双馈变频器 变频器的调试
扩展
风力发电系统并网状况
明阳1.5MW风机并网原理简图
ABB双馈变频器
这种变频器是专为双馈式风力发电机设计的，可以实现的功能主要包括：通过控制转子对发电机激磁。
ABB变频器
电气元件
有源crowbar
变频器主要组成有：有源crowbar 、转子侧变流器、网侧变流器、LCL 滤波器、du/dt 滤波器、传动单元主接触器和充电电路。
有源crowbar 用来在电网出现异常情况时防止出现过电
压，通过产生容性无功功率来支撑电网。
Crowbar 可以根据电网电压对转子测变流器的影响开通或关断，保证传动单元在电网电压快速变化时能正常工作。
转子侧变流器
转子侧变流器包含一个或两个基于IGBT的逆变器模块(INU) ，
1.5MW使用两个400 kVA的IGBT模块并联，还包括NDCU-33 控
制单元。
该变流器装有绕线电机控制应用程序，该程序还通过光
纤对网侧变流器模块进行控制。
网侧变流器
网侧变流器是一个基于IGBT 模块的变流器(ISU)，它带有AC或DC熔断器及可选设备。
它带有一个装有IGBT 供电控制程序的
RDCU-02 控制单元。
网侧变流器由转子侧变流器控制单元通过光纤进行控制。
（RDCU-02C 装有一个包含了光纤终接器的RDCO DDCS光纤通讯选件模块。
）
ABB变频器的调试
调试条件：
1.笔记本电脑一台；
2.Driveware软件；
3.变频器调试工具一套（包括ABB变频器调试卡一个、光电转换头一
个、光纤两根若干米）
谢谢！。
