《变频器基础学习知识原理及其应用》复习资料
- 格式：doc
- 大小：807.57 KB
- 文档页数：8
下载文档原格式
合集下载
变频器基础知识题库带答案
变频器原理及应用开课系部：机电工程系课程名称：《变频器原理及应用》1．变频器是将固定频率的交流电变换为频率连续可调的交流电的装置。
2．变频器的主电路不论是交-直-交变频还是交-交变频形式，都是采用电力电子器5.（错）交-交变频器的最大输出频率和市网电压频率一样，为50Hz。
6．交-直-交变频器它是先将工频交流电通过整流器变成直流电，再经过逆变器将直流电变成频率和电压可调的交流电。
因此该变频器也称为间接变频器。
7．交-直-交变频器根据直流环节储能方式的不同，又分为电压型和（电流型）。
A． B．单相型 C．三相型 D．有环流型8．（：对）电压型变频器多用于不要求正反转或快速加减速的通用变频器中。
9．（对）电流型勃起适用于频繁可逆运转的变频器和大容量的变频器中。
10．根据调压方式的不同，交-直-交变频器又分为PAM和PWM。
11．下列选项中，（）属于变频器按控制方式分类。
A．U/f B．SF C．VC D．通用变频器12．下列选项中，（）属于按用途分类。
A．通用变频器 B．专用变频器 C．VC13．变频器主要应用在哪些方面？答案：节能、自动化系统、提高工艺水平和产品质量14．什么叫变频器？答案：变频器是将固定频率的交流电变换为频率连续可调的交流电的装置。
15．简述电力电子器件的发展。
答案：SCR、GTO、GTR、MOSFET、IGBT、IPM16．变频器的问世，使电气传动领域发生了一场技术革命，即交流调速取代直流调速。
17．通用变频器的发展方向是什么？答案：低成本的简易型通用变频器；高性能的多功能通用变频器18．PD是指(电力二极管 )。
19．SCR是指(可控硅)。
20．GTO是指(门极关断晶闸管)。
21．IGBT是指(绝缘栅双极型晶体管 )。
22．IPM是指(智能功率模块)。
23．电力二极管的伏安特性是什么？答案：电力二极管的阳极和阴极间的电压和流过管子的电流之间的关系24．电力二极管引出两个极，分别称为阳极A和阴极K。
变频器技术培训资料
低维护成本。
变频器能够根据实际需求实时 调整电机转速，实现能源的精 细化管理，使能源得到充分利
用，降低能源浪费。
05
变频器的发展趋势与新技术
变频器的发展趋势
高效节能
随着能效要求的提高，变频 器在提高系统效率、降低能 耗方面仍有较大潜力。
智能化
利用先进的人工智能技术， 实现变频器的自主控制和优 化运行，提高其智能化水平 。
性能和稳态精度。
预测控制技术
通过模型预测控制算法，实现对系 统负荷的准确预测和优化控制，提
高系统的稳定性和效率。
直接转矩控制技术
通过直接控制电机的转矩和电压， 实现对电机的高效、快速控制，适 用于高性能的变频器应用场景。
无线通讯技术
利用无线通讯技术，实现变频器与 上位机之间的远程监控和调试，提 高系统的可维护性和便利性。
变频器的特点
具有调速范围广、调速精度高、动态响应快、节能效果显著、操作方便、维护简 单等优点。
变频器的基本应用
节能应用
通过调节电机转速，降低能源消耗 ，适用于风机、水泵等设备。
速度控制
通过调节电机转速，实现对机械设 备的精确控制，适用于各种传动系 统。
软启动
利用变频器软启动功能，减轻电机 启动时对机械和电气的冲击，延长 设备使用寿命。
自动化控制
配合其他控制系统，实现自动化生 产线的远程控制和调节。
02
变频器的工作原理
变频器的电力电子器件
1 2
晶闸管
作为变频器的核心电力电子器件，晶闸管可以 控制交流电压的相位，从而实现变频。
IGBT
全控型电力电子器件，具有高输入阻抗和低导 通压降的特点，是变频器中的重要组成部分。
3
变频器能够根据实际需求实时 调整电机转速，实现能源的精 细化管理，使能源得到充分利
用，降低能源浪费。
05
变频器的发展趋势与新技术
变频器的发展趋势
高效节能
随着能效要求的提高，变频 器在提高系统效率、降低能 耗方面仍有较大潜力。
智能化
利用先进的人工智能技术， 实现变频器的自主控制和优 化运行，提高其智能化水平 。
性能和稳态精度。
预测控制技术
通过模型预测控制算法，实现对系 统负荷的准确预测和优化控制，提
高系统的稳定性和效率。
直接转矩控制技术
通过直接控制电机的转矩和电压， 实现对电机的高效、快速控制，适 用于高性能的变频器应用场景。
无线通讯技术
利用无线通讯技术，实现变频器与 上位机之间的远程监控和调试，提 高系统的可维护性和便利性。
变频器的特点
具有调速范围广、调速精度高、动态响应快、节能效果显著、操作方便、维护简 单等优点。
变频器的基本应用
节能应用
通过调节电机转速，降低能源消耗 ，适用于风机、水泵等设备。
速度控制
通过调节电机转速，实现对机械设 备的精确控制，适用于各种传动系 统。
软启动
利用变频器软启动功能，减轻电机 启动时对机械和电气的冲击，延长 设备使用寿命。
自动化控制
配合其他控制系统，实现自动化生 产线的远程控制和调节。
02
变频器的工作原理
变频器的电力电子器件
1 2
晶闸管
作为变频器的核心电力电子器件，晶闸管可以 控制交流电压的相位，从而实现变频。
IGBT
全控型电力电子器件，具有高输入阻抗和低导 通压降的特点，是变频器中的重要组成部分。
3
变频器应用技术基础知识
18
交流电机的调速
感应电机稳态模型:T型等效电路
19
交流电机的调速
感应电机稳态模型:简化等效电路
20
交流电机的调速
感应电机稳态模型:简化等效电路
21
交流电机的调速
基频以下调速 ＋ 基频以上调速
22
交流电机的调速
矢量控制与DTC控制
23

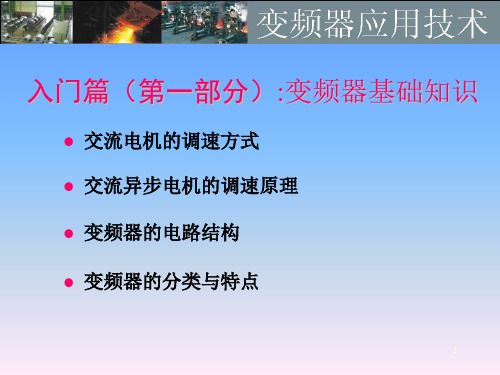

入门篇（第一部分）:变频器基础知识
交流电机的调速方式 交流异步电机的调速原理 变频器的电路结构 变频器的分类与特点
13
交流电机的调速
转子串电阻调速
14
交流电机的调速
变频调速
15
交流电机的调速
调速方式汇总
16
入门篇（第一部分）:变频器基础知识
交流电机的调速方式 交流异步电机的调速原理 变频器的电路结构 变频器的分类与特点
17
交流电机的调速
N0=60f/p（同步电机） N=N0(1-s)=60f/P(1-s)（异步 电机） 式中：f-频率；p-极对数；s-转差率（0～3%或0～6%）。 由转速公式可见，只要设法改变三相交流电机的供电率 f，就十分方便地改变了电机的转速N。实际上仅仅改变 电机的频率并不能获得良好的变频特性。
24
变频器的电路结构
交流变频调速技术是强弱电混合、机电一体的综合性技 术，既要处理巨大电能的转换（整流、逆变），又要处 理信息的收集、变换和传输，因此它的共性技术必定分 成功率转换和弱电控制两大部分。前者要解决与高压大 电流有关的技术问题和新型电力电子器件的应用技术问 题，后者要解决基于现代控制理论的控制策略和智能控 制策略的硬、软件开发问题，在目前状况下主要全数字 控制技术。
（2）交交变频器
交交变频器就是把频率固定的交流电直接转换成频率任
交流电机的调速
感应电机稳态模型:T型等效电路
19
交流电机的调速
感应电机稳态模型:简化等效电路
20
交流电机的调速
感应电机稳态模型:简化等效电路
21
交流电机的调速
基频以下调速 ＋ 基频以上调速
22
交流电机的调速
矢量控制与DTC控制
23
入门篇（第一部分）:变频器基础知识
交流电机的调速方式 交流异步电机的调速原理 变频器的电路结构 变频器的分类与特点
13
交流电机的调速
转子串电阻调速
14
交流电机的调速
变频调速
15
交流电机的调速
调速方式汇总
16
入门篇（第一部分）:变频器基础知识
交流电机的调速方式 交流异步电机的调速原理 变频器的电路结构 变频器的分类与特点
17
交流电机的调速
N0=60f/p（同步电机） N=N0(1-s)=60f/P(1-s)（异步 电机） 式中：f-频率；p-极对数；s-转差率（0～3%或0～6%）。 由转速公式可见，只要设法改变三相交流电机的供电率 f，就十分方便地改变了电机的转速N。实际上仅仅改变 电机的频率并不能获得良好的变频特性。
24
变频器的电路结构
交流变频调速技术是强弱电混合、机电一体的综合性技 术，既要处理巨大电能的转换（整流、逆变），又要处 理信息的收集、变换和传输，因此它的共性技术必定分 成功率转换和弱电控制两大部分。前者要解决与高压大 电流有关的技术问题和新型电力电子器件的应用技术问 题，后者要解决基于现代控制理论的控制策略和智能控 制策略的硬、软件开发问题，在目前状况下主要全数字 控制技术。
（2）交交变频器
交交变频器就是把频率固定的交流电直接转换成频率任

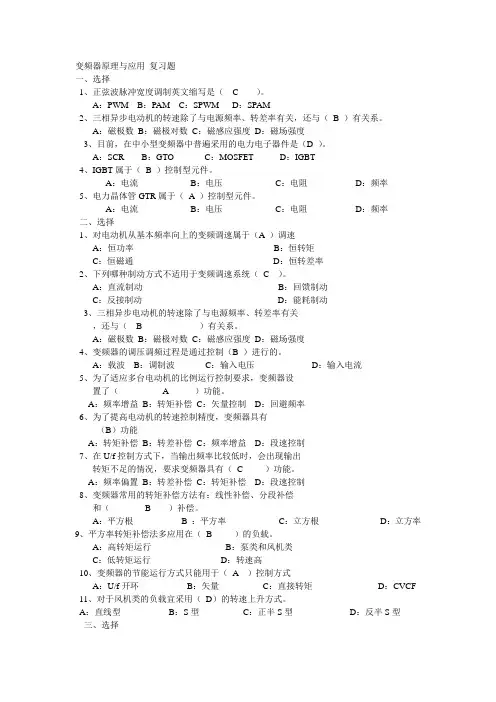

变频器原理与应用复习
变频器原理与应用复习题一、选择1、正弦波脉冲宽度调制英文缩写是（ C ）。
A：PWM B：PAM C：SPWM D：SPAM2、三相异步电动机的转速除了与电源频率、转差率有关，还与（B ）有关系。
A：磁极数B：磁极对数C：磁感应强度D：磁场强度3、目前，在中小型变频器中普遍采用的电力电子器件是（D ）。
A：SCR B：GTO C：MOSFET D：IGBT4、IGBT属于（B ）控制型元件。
A：电流B：电压C：电阻D：频率5、电力晶体管GTR属于（A ）控制型元件。
A：电流B：电压C：电阻D：频率二、选择1、对电动机从基本频率向上的变频调速属于（A ）调速A：恒功率B：恒转矩C：恒磁通D：恒转差率2、下列哪种制动方式不适用于变频调速系统（C ）。
A：直流制动B：回馈制动C：反接制动D：能耗制动3、三相异步电动机的转速除了与电源频率、转差率有关，还与（ B ）有关系。
A：磁极数B：磁极对数C：磁感应强度D：磁场强度4、变频器的调压调频过程是通过控制（B ）进行的。
A：载波B：调制波C：输入电压D：输入电流5、为了适应多台电动机的比例运行控制要求，变频器设置了（ A ）功能。
A：频率增益B：转矩补偿C：矢量控制D：回避频率6、为了提高电动机的转速控制精度，变频器具有（B）功能A：转矩补偿B：转差补偿C：频率增益D：段速控制7、在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（C ）功能。
A：频率偏置B：转差补偿C：转矩补偿D：段速控制8、变频器常用的转矩补偿方法有：线性补偿、分段补偿和（ B ）补偿。
A：平方根 B ：平方率C：立方根D：立方率9、平方率转矩补偿法多应用在（B ）的负载。
A：高转矩运行B：泵类和风机类C：低转矩运行D：转速高10、变频器的节能运行方式只能用于（A ）控制方式A：U/f开环B：矢量C：直接转矩D：CVCF 11、对于风机类的负载宜采用（D）的转速上升方式。
变频器基础知识培训(第四讲)
变频器的配置方式
单独配置
根据需要，为每台电机独立配置一台变频器。
成组配置
将多台电机并联，通过一台变频器同时驱动多台 电机。
网络化配置
通过工业网络将多台变频器连接，实现集中控制 和数据交换。
变频器的安装与调试
安装环境
电缆连接
确保变频器安装在干燥、通风良好、无剧 烈振动和无腐蚀性气体的环境中。
正确连接电源、电机和控制电缆，确保接 线牢固、屏蔽层可靠接地。
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
变频器基础知识培训 (第四讲)
目录
CONTENTS
• 变频器的工作原理 • 变频器的应用领域 • 变频器的选型与配置 • 变频器的维护与保养 • 变频器的发展趋势与未来展望
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
参数设置
调试运行
根据电机特性和工艺要求，正确设置变频 器的参数，包括输入输出模式、频率设定 方式、加速减速时间等。
在安全的前提下，进行空载和负载调试， 检查变频器的运行状态和电机的运行性能 。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
04
变频器的维护与保养
日常维护与保养
定期检查变频器外观
确保变频器外观无破损，无明 显异常，无明显异常声音。
保持变频器散热良好
定期清理变频器散热风扇和散 热片上的灰尘，确保散热良好 。
检查接线端子
确保接线端子紧固，无松动、 脱落现象。
检查电缆和连接器
确保电缆和连接器完好，无破 损、老化现象。
变频器基础知识培训
矢量控制
通过模拟直流电机的控制方式 ，实现电机的转矩和速度的精 确控制。
直接转矩控制
直接对电机的转矩进行控制， 具有快速响应和良好的动态性 能。
智能控制
结合现代控制理论和方法，实 现更为复杂的电机控制需求。
03
变频器的应用领域与优势
变频器在工业自动化领域的应用
01
02
03
电机控制
变频器用于控制电机的启 动、停止、速度和方向， 实现精确的位置控制和自 动化流程。
05
变频器的常见故障与排除方法
变频器常见故障的诊断与分析
电源故障
电源电压过低或过高，导致变频器无法正常 工作。
参数设置错误
变频器参数设置不正确，导致变频器无法正 常工作。
电机故障
电机绕组短路或断路，导致电机无法正常运 转。
传感器故障
传感器损坏或连接不良，导致变频器无法正 常工作。
变频器常见故障的排除方法与技巧
加重要的作用。
新能源领域
变频器在风力发电、太阳能逆变等领域有 广泛应用，未来随着新能源产业的发展， 变频器的需求将进一步增长。
节能减排
变频器具有显著的节能效果，未来在节能 减排、绿色制造等领域的应用将更加广泛
。
交通领域
变频器在轨道交通、电梯、电动汽车驱动 等领域有广泛应用，未来随着交通领域的 不断发展，变频器的需求将持续增长。
变频器的维护与保养
维护保养内容
1
2
检查变频器的外观是否完好，无严重磨损或变形 。
3
检查变频器内部元件是否正常，无严重老化或损 坏现象。
变频器的维护与保养
检查电机和连接线路是否正常 ，无松动或接触不良现象。
对变频器进行除尘清洁，保持 其内部和外部的清洁度。
通过模拟直流电机的控制方式 ，实现电机的转矩和速度的精 确控制。
直接转矩控制
直接对电机的转矩进行控制， 具有快速响应和良好的动态性 能。
智能控制
结合现代控制理论和方法，实 现更为复杂的电机控制需求。
03
变频器的应用领域与优势
变频器在工业自动化领域的应用
01
02
03
电机控制
变频器用于控制电机的启 动、停止、速度和方向， 实现精确的位置控制和自 动化流程。
05
变频器的常见故障与排除方法
变频器常见故障的诊断与分析
电源故障
电源电压过低或过高，导致变频器无法正常 工作。
参数设置错误
变频器参数设置不正确，导致变频器无法正 常工作。
电机故障
电机绕组短路或断路，导致电机无法正常运 转。
传感器故障
传感器损坏或连接不良，导致变频器无法正 常工作。
变频器常见故障的排除方法与技巧
加重要的作用。
新能源领域
变频器在风力发电、太阳能逆变等领域有 广泛应用，未来随着新能源产业的发展， 变频器的需求将进一步增长。
节能减排
变频器具有显著的节能效果，未来在节能 减排、绿色制造等领域的应用将更加广泛
。
交通领域
变频器在轨道交通、电梯、电动汽车驱动 等领域有广泛应用，未来随着交通领域的 不断发展，变频器的需求将持续增长。
变频器的维护与保养
维护保养内容
1
2
检查变频器的外观是否完好，无严重磨损或变形 。
3
检查变频器内部元件是否正常，无严重老化或损 坏现象。
变频器的维护与保养
检查电机和连接线路是否正常 ，无松动或接触不良现象。
对变频器进行除尘清洁，保持 其内部和外部的清洁度。
变频器工作原理及应用
电气传动基础知识—电气传动系统概述
电气传动基础知识—电气传动的目的和意义
序号
意义
有代表意义的行业或设备
1
节能
风机、水泵、注塑机
2
提高产品质量
机床、印刷、包装等生产线
3
改善工作环境
电梯、中央空调
目的 根据设备和工艺的要求通过改变电动机速度或输出转矩改变终端设备的速度或输 出转矩
意义
注：并不是所有的设备使用电气传动装置后都可以节能
P电机功率＝
T电机转矩×N电机速度×K常数
M
T电机转矩
T负载转矩
中间传动机构
终端机械
电气传动基础知识—电气传动系统基本工作原理
速度模式： 以保持转速恒定为目的，如常规调速系统（电梯、各类生产线）。控制设 备根据速度要求自动调整电机转矩适应外部的负载变化，恒速时电机转矩 肯定等于负载转矩 转矩模式 以控制电机转矩恒定为目的，如：开卷/收卷，恒速时电机转矩肯定等于 负载转矩，但电机的运转速度不确定。 如果电机转矩始终大于负载转矩，则速度持续上升直至设备限速或损坏 如果电机转矩始终小于负载转矩，则速度为0或最低（下限）速度 为保证系统安全，必须额外考虑限速或超速保护
变频器的用途比较广泛，无论是在生产还是咱们的日常生活中，都有所应用。 变频器在公司生产中得到广泛的应用： 例1、生产、生活中的恒压泵供水系统； 例2、高炉上料小车的控制； 例3、球团厂的回转窑旋转控制； 例4：炼钢连铸机的引锭杆的控制； 例5：炼钢厂转炉的倾动控制等等；
变频器可用于家电产品： 例1、公共场所使用的中央空调； 例2、家庭中还有荧光灯等产品。用于电机控制的变频器，既可以改变电压，又可以改变频率。但用于荧光灯的变频器主要用于调节电源供电的频率。
电气传动基础知识—电气传动的目的和意义
序号
意义
有代表意义的行业或设备
1
节能
风机、水泵、注塑机
2
提高产品质量
机床、印刷、包装等生产线
3
改善工作环境
电梯、中央空调
目的 根据设备和工艺的要求通过改变电动机速度或输出转矩改变终端设备的速度或输 出转矩
意义
注：并不是所有的设备使用电气传动装置后都可以节能
P电机功率＝
T电机转矩×N电机速度×K常数
M
T电机转矩
T负载转矩
中间传动机构
终端机械
电气传动基础知识—电气传动系统基本工作原理
速度模式： 以保持转速恒定为目的，如常规调速系统（电梯、各类生产线）。控制设 备根据速度要求自动调整电机转矩适应外部的负载变化，恒速时电机转矩 肯定等于负载转矩 转矩模式 以控制电机转矩恒定为目的，如：开卷/收卷，恒速时电机转矩肯定等于 负载转矩，但电机的运转速度不确定。 如果电机转矩始终大于负载转矩，则速度持续上升直至设备限速或损坏 如果电机转矩始终小于负载转矩，则速度为0或最低（下限）速度 为保证系统安全，必须额外考虑限速或超速保护
变频器的用途比较广泛，无论是在生产还是咱们的日常生活中，都有所应用。 变频器在公司生产中得到广泛的应用： 例1、生产、生活中的恒压泵供水系统； 例2、高炉上料小车的控制； 例3、球团厂的回转窑旋转控制； 例4：炼钢连铸机的引锭杆的控制； 例5：炼钢厂转炉的倾动控制等等；
变频器可用于家电产品： 例1、公共场所使用的中央空调； 例2、家庭中还有荧光灯等产品。用于电机控制的变频器，既可以改变电压，又可以改变频率。但用于荧光灯的变频器主要用于调节电源供电的频率。
变频器知识培训材料
真诚
细全
沟通
服务
创新
变频器知识培训材料
一、变频器应用基本知识
1.1变频器简介 1.1.1什么是变频器? 变频器至今没有确切的定义,但按其作用 可以理解为改变电动机电源频率及电压值的 自动化电气装置(或设备). 变频器由电力电子器件(如IGBT模块)、 电子器件(集成电路、开关电路、电阻、电 容) 、微处理器(CPU)等组成.
真诚
细全
沟通
服务
创新
异步电机的实际转速n总是小于n0,转差: s=(n0-n)/n 一般s在1%~5%范围内,它决定于气隙大小、 硅钢片质量、铜耗、铁耗、风阻、摩擦、电动机 结构等因素. 整理后,异步电机转速: n=60f/p(1-s) 从上式可知,只要改变f 、s和p中的任意一 项即可改变电动机转速. 其中改变p和s既复杂又 不经济.故只有改变频率f.改变频率又称变频,而变 频器就是起到这个作用的装置.
人工设定频率
真诚
细全
沟通
服务
创新
2）闭环控制 适用在变速、输出量变动条件下。 图5
变频器 AC380V 频率自动调整 4~20mA 或1~5V 电动机 负载
PID调节器
传 感 器
真诚
ቤተ መጻሕፍቲ ባይዱ细全
沟通
服务
创新
此系统要增加传感器、PID调节器，虽安装费 用高些，但对提高控制精度有利，控制精度 ≤0.1%，凡需要精确控制温度、压力、流量、速 度、张力、位置、pH值等场合，一般都选用闭环 控制实行定值控制。在相同工况条件下，闭环控 制比开环控制能多节电5%~10%.
三、故障诊断与维修
3.1故障诊断程序和方法 诊断程序：不通电、通电、空载、轻载、满载 诊断方法：看、听、嗅、摸、测、换 3.2故障现象与分析 变频器是由电力电子器件（IGBT）及集成电 路CPU等器件组成的，凡是电子器件都有个致命 的弱点，即怕超温，怕过电流，怕过电压，怕过 允许的di/dt，du/dt等，当使用不当、参数调试不 当及外来干扰时，在静态（稳速工作时）或动态 （起动或制动）工作过程中都有可能造成器件损 坏，以致不能正常工作。
细全
沟通
服务
创新
变频器知识培训材料
一、变频器应用基本知识
1.1变频器简介 1.1.1什么是变频器? 变频器至今没有确切的定义,但按其作用 可以理解为改变电动机电源频率及电压值的 自动化电气装置(或设备). 变频器由电力电子器件(如IGBT模块)、 电子器件(集成电路、开关电路、电阻、电 容) 、微处理器(CPU)等组成.
真诚
细全
沟通
服务
创新
异步电机的实际转速n总是小于n0,转差: s=(n0-n)/n 一般s在1%~5%范围内,它决定于气隙大小、 硅钢片质量、铜耗、铁耗、风阻、摩擦、电动机 结构等因素. 整理后,异步电机转速: n=60f/p(1-s) 从上式可知,只要改变f 、s和p中的任意一 项即可改变电动机转速. 其中改变p和s既复杂又 不经济.故只有改变频率f.改变频率又称变频,而变 频器就是起到这个作用的装置.
人工设定频率
真诚
细全
沟通
服务
创新
2）闭环控制 适用在变速、输出量变动条件下。 图5
变频器 AC380V 频率自动调整 4~20mA 或1~5V 电动机 负载
PID调节器
传 感 器
真诚
ቤተ መጻሕፍቲ ባይዱ细全
沟通
服务
创新
此系统要增加传感器、PID调节器，虽安装费 用高些，但对提高控制精度有利，控制精度 ≤0.1%，凡需要精确控制温度、压力、流量、速 度、张力、位置、pH值等场合，一般都选用闭环 控制实行定值控制。在相同工况条件下，闭环控 制比开环控制能多节电5%~10%.
三、故障诊断与维修
3.1故障诊断程序和方法 诊断程序：不通电、通电、空载、轻载、满载 诊断方法：看、听、嗅、摸、测、换 3.2故障现象与分析 变频器是由电力电子器件（IGBT）及集成电 路CPU等器件组成的，凡是电子器件都有个致命 的弱点，即怕超温，怕过电流，怕过电压，怕过 允许的di/dt，du/dt等，当使用不当、参数调试不 当及外来干扰时，在静态（稳速工作时）或动态 （起动或制动）工作过程中都有可能造成器件损 坏，以致不能正常工作。
2024版变频器基础知识培训ppt课件完整版
的调速控制。
2024/1/25
交通运输
如电动汽车、电动自行 车、地铁、轻轨等交通
工具的驱动控制。
新能源领域
智能家居
如风力发电、太阳能发 电等新能源设备的并网
和离网控制。
5
如空调、冰箱、洗衣机 等家用电器的节能和智
能控制。
变频器市场现状及前景
市场现状
目前，全球变频器市场规模不断扩大，市场竞争日益激烈。同时，随着技术的不断进步和应用领域的不断拓展， 变频器产品的种类和功能也越来越丰富。
调整变频器的PID参数，优化控制性能。
过流保护动作
检查电机和负载是否存在短路或接地故障。
2024/1/25
19
调试过程中常见问题解决方法
检查变频器参数设置是否正确，如加 速时间、减速时间等。
降低负载或调整变频器输出频率，避免 过流现象的发生。
2024/1/25
20
实例演示：参数设置与调试过程
实例背景介绍
2024/1/25
16
调试过程中常见问题解决方法
• 检查变频器参数设置是否正确，如频率给定方式、运行命 令来源等。
2024/1/25
17
调试过程中常见问题解决方法
电机运行不稳定
检查电机参数设置是否正确，如电机极数、额定功率等。
检查负载是否过重或存在机械故障。
2024/1/25
18
调试过程中常见问题解决方法
34
2024/1/25
10
03
变频器参数设置与调试 方法
2024/1/25
11
参数设置步骤及注机额定功率、额定电压、额 定电流、额定频率、极数等。
选择控制方式
根据实际需求选择合适的控制方式， 如V/F控制、矢量控制等。
2024/1/25
交通运输
如电动汽车、电动自行 车、地铁、轻轨等交通
工具的驱动控制。
新能源领域
智能家居
如风力发电、太阳能发 电等新能源设备的并网
和离网控制。
5
如空调、冰箱、洗衣机 等家用电器的节能和智
能控制。
变频器市场现状及前景
市场现状
目前，全球变频器市场规模不断扩大，市场竞争日益激烈。同时，随着技术的不断进步和应用领域的不断拓展， 变频器产品的种类和功能也越来越丰富。
调整变频器的PID参数，优化控制性能。
过流保护动作
检查电机和负载是否存在短路或接地故障。
2024/1/25
19
调试过程中常见问题解决方法
检查变频器参数设置是否正确，如加 速时间、减速时间等。
降低负载或调整变频器输出频率，避免 过流现象的发生。
2024/1/25
20
实例演示：参数设置与调试过程
实例背景介绍
2024/1/25
16
调试过程中常见问题解决方法
• 检查变频器参数设置是否正确，如频率给定方式、运行命 令来源等。
2024/1/25
17
调试过程中常见问题解决方法
电机运行不稳定
检查电机参数设置是否正确，如电机极数、额定功率等。
检查负载是否过重或存在机械故障。
2024/1/25
18
调试过程中常见问题解决方法
34
2024/1/25
10
03
变频器参数设置与调试 方法
2024/1/25
11
参数设置步骤及注机额定功率、额定电压、额 定电流、额定频率、极数等。
选择控制方式
根据实际需求选择合适的控制方式， 如V/F控制、矢量控制等。
变频器基础知识题库
一、选择题1.变频器的主要功能是什么？A.将直流电转换为交流电B.将交流电转换为直流电C.改变交流电的频率和电压（答案）D.改变直流电的电流大小2.变频器在工业自动化中主要应用于哪些方面？A.照明系统控制B.电机速度控制（答案）C.温度控制系统D.压力控制系统3.变频器的核心部件是什么？A.整流器B.逆变器（答案）C.滤波器D.稳压器4.下列哪项不是变频器的优点？A.提高电机效率B.节能降耗C.增加电机噪音（答案）D.延长电机使用寿命5.变频器可以通过什么方式调节电机的速度？A.改变电机的极对数B.改变电机的供电频率（答案）C.改变电机的供电电压D.改变电机的磁场强度6.在使用变频器时，为了保护电机和变频器，通常需要设置什么参数？A.最大电流B.最大频率（答案）C.最大功率D.最大转矩7.变频器在启动时，为了减少启动电流对电网的冲击，通常会采用什么启动方式？A.直接启动B.软启动（答案）C.星三角启动D.自耦降压启动8.下列哪种类型的变频器适用于需要高精度速度控制和定位控制的场合？A.通用型变频器B.矢量控制变频器（答案）C.风机水泵型变频器D.高压变频器9.变频器在停止电机时，为了减少机械冲击和延长设备寿命，通常会采用什么停止方式？A.自由停车B.减速停车（答案）C.紧急停车D.制动停车10.变频器与电机之间的连接通常采用什么方式？A.串行通信B.并行通信C.电缆直接连接（答案）D.无线连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《变频器原理及应用》复习复习题一填空3.有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这种控制要求，变频器具有段速控制功能和多种加、减速时间设置功能。
4. 变频器是通过电力电子器件的通断作用将工频交流电变换为电压和频率均可调的一种电能控制装置。
5. 变频器的组成可分为主电路和控制电路。
6. 变频调速过程中，为了保证电动机的磁通恒定，必须保证u/f =常数。
8. 变频器的主电路由整流电路、滤波与制动电路和逆变电路所组成。
9.变频调速时，基频以下调速属于恒转矩变频调速，基频以上属于恒电压变频调速。
10. 变频器的PID功能中，P指比例，I指积分，D指微分。
１1. 变频器的输出侧不能接移相电容和噪声滤波器，以免造成逆变电路开关管损坏或使变频器不能正常工作。
１2. 变频器的加速时间是指从0Hz上升到最高频率所需的时间，减速时间是指从最高频率下降到0Hz所需的时间。
１3.SPWM是正弦波脉冲宽度调制的英文缩写。
１4.输入电源必须接到变频器的输入端子R、S、T上，电动机必须接在变频器的输出端子U、V、W上。
１5.直流电抗器的主要作用是提高功率因数和抑制电源刚接通的冲击电流。
１6.输入交流电抗器的主要作用是抑制输入电流的高次谐波和提高功率因数。
１7.变频器常用的电力电子器件有晶闸管(SCR)、门极可关断晶闸管（GTO）、电力晶体管(GTR) 、功率场效应晶体管(功率MOSFET) 和绝缘栅双极型晶体管 (IGBT)、IPM 等。
１8. 逆变电路是将直流电变换为频率和幅值可调交流电的装置。
１9. 变频器的制动单元一般连接在整流电路和逆变电路之间。
２0. 变频器的分类，按变换环节可分为交-交直接变频器和交-直-交间接变频器型，按用途可分为通用变频器和专用变频器。
复习题二单选题1.为了提高电动机的转速控制精度，变频器具有（A）功能。
A 转矩补偿B 转差补偿C 频率增益D 段速控制2. 风机类负载属于（B ）负载。
A 恒功率B 二次方律C 恒转矩D 直线律3.为了使电机的旋转速度减半，变频器的输出频率必须从60Hz改变到30Hz，这时变频器的输出电压就必须从400V改变到约（ C ）V。
A 400B 100C 200D 2504.电动机与变频器之间距离远时，电机运行不正常，需采取（C ）措施解决。
A 增加传输导线长度B减少传输导线长度C增加传输导线截面积D减少传输导线截面积5.变频器调速系统的调试，大体应遵循的原则是（A ）。
A 先空载、继轻载、后重载B 先重载、继轻载、后空载C 先重载、继空载、后轻载 D 先轻载、继重载、后空载6.采用一台变频器控制一台电动机进行变频调速，可以不用热继电器，因为变频器的热保护功能可以起到（B ）保护作用。
A 过热B 过载C 过压D 欠压7.下面那种原因可能引起欠压跳闸（ C ）。
A 电源电压过高B 雷电干扰C 同一电网有大电机起动D 没有配置制动单元8.变频器在工频下运行，一般采用（B）进行过载保护。
A 保险丝B 热继电器C 交流接触器D 电压继电器9. 变频器安装要求（B）A 水平B 竖直C 与水平方向成锐角D 都可以10.高压变频器是指工作电压在（D）KV以上变频器。
A 10B 5C 6D 111. 变频器主电路的交流电输出端一般用（B）表示。
A R、S、TB U、V、WC A、B、CD X、Y、Z1２. 正弦波脉冲宽度调制的英文缩写是（C）。
A PWMB PAMC SPWMD SPAM１３.对电动机从基本频率向上的变频调速属于（B）调速。
A 恒转矩B 恒功率C 恒磁通D 恒转差率１４.下列哪种制动方式不适于变频调速系统（D ）A 直流制动B 能耗制动C 回馈制动D 反接制动１５.在V/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（C）功能。
A 频率偏置B 转差补偿C 转矩补偿D 段速控制１６.三相异步电动机的转速除了与电源频率、转差率有关外，还与（B）有关。
A 磁感应强度B 磁极对数C磁场强度D磁极大小１７.目前，在中小型变频器中普遍采用的电力电子器件是（ D ）。
A SCRB MOSFETC GTRD IGBT１８.变频调速过程中，为了保持电动机的磁通恒定，必须保持（C）不变。
A 输出电压U不变B 频率f不变C U/f不变D U﹡f不变１９. 变频器的节能运行方式只能用于（ A ）控制方式。
A U/f开环B 矢量C 直接转矩D 转差频率２０.变频器的基本频率是指输出电压达到（A ）值时的输出的频率值。
A UNB UN /2C UN /3D UN /4２１．交-直-交变频器按储能方式分为（A ）两类。
A 电压型、电流型B 单相、三相C 有环流、无环流D脉宽调制、脉幅调制２２．变频器是将固定电压、固定频率的交流电变换为（ A ）的交流电的装置。
A 可调电压、可调频率B 固定电压、可调频率C 可调电压、固定频率D固定电压、固定频率２３. 变频器主电路的交流电源输入端一般用（ A ）表示。
A R、S、TB U、V、WC A、B、CD X、Y、Z复习题三、多选题1.电动机的发热主要与（ABC）有关。
A 电机的有效转矩B 电机的温升C 负载的工况D 电机的体积2. 中央空调采用变频控制的优点有（ABC ）。
A 节能B 噪声小C 起动电流小D 消除了工频影响3.变频器按直流环节的储能方式分类为（AB ）。
A 电压型变频器B 电流型变频器C 交-直-交变频器D 交-交变频器4．变频器的控制方式分为（ABCD ）类A U/f控制B 矢量控制C 直接转矩D 转差频率控制5．变频器具有（ABCD ）优点，所以应用广泛。
A 节能B 便于自动控制C 价格低廉D 操作方便6. 高（中）压变频调速系统的基本形式有（ABC ）种。
A 高-高型B 高-中型C 高-低-高型D 高-低型复习题四．简答题1．说明IGBT的结构组成特点。
答：IGBT是一种新型复合器件，输入部分为MOSFET,输出部分为GTR，它综合了MOSFET和GTR的优点，具有输入阻抗高、工作速度快、通态电压低、阻断电压高、承受电流大的优点。
2．交-直-交变频器的主电路包括哪些组成部分？说明各部分的作用、答：交-直-交变频器的主电路包括三个部分组成：整流电路、中间电路、逆变电路；整流电路的作用是将交流电转变为直流电，中间电路具有滤波电路和制动作用，逆变电路的作用是将直流电转变为交流电。
3. 变频器功能参数的预置过程大致有哪几个步骤？答：（1）查功能码表,找出需要预置参数的功能码；（2 ）在参数设定模式编程模式下，读出该功能码中原有的数据；（3 ）修改数据，送入新数据4.异步电动机变频调速时，在额定频率以下调节频率，必须同时调节加在定子绕组上的电压，即恒V／f控制，为什么？答:在额定频率以下调节频率，同时也改变电压，通常是使 V/f 为常数，是为了使电动机磁通保持一定，在较宽的调速范围内，电动机的转矩、效率、功率因数不下降。
5. 矢量控制有什么优越性？答:矢量控制系统的优点:（1)动态的高速响应;（2)低频转矩增大 ;（3)控制灵活。
6. 变频器主电路的电源输入侧连接断路器有什么作用？答：连接断路器的作用:（1)接通和分断负载电路;（2)隔离作用;（3)保护作用。
7.变频器安装时周围的空间最少为多少？答：:变频器在运行中会发热，为了保证散热良好，必须将变频器安装在垂直方向，切勿倒装、倾斜安装或水平安装。
其上下左右与相邻的物品和挡板墙必须保持足够的空间，左右 5cm 以上，上下 15cm 以上。
8.变频器运行为什么会对电网产生干扰？如何抑制？答：变频器的整流电路和逆变电路都是由非线性器件组成，其电路结构会导致电网的电压电流波形发生畸变，作为对低压配电线路谐波的管理标准，电压的综合畸变率应在 5%以下。
若电压畸变率高于 5%，可以用接入交流电抗器或直流电抗器的方法抑制高次谐波电流，使受电点电压畸变率小于 5%。
９．智能功率模块IPM的应用特点有哪些？答：①不易损坏；②内藏相关的外围电路，缩短了产品设计和评价时间；③不需要对功率开关元器件采取防静电措施；④大大减少了元件数目，缩小了体积。
１０．交-直-交变频器主电路的中间电路有哪几种形式？说明各形式的功能。
答：:中间电路有滤波电路和制动电路两种形式。
滤波电路是利用电容或电感的储能特性，将整流电路输出的直流电压或电流减少谐波分量趋于稳定;而制动电路一般由制动单元和制动电阻组成，可将电动机的再生能量返送电网或消耗掉，并产生制动作用，使电动机快速停车。
１１. 异步电动机的变频调速的理论依据是什么？答：三相交流电动机的同步转速(即定子旋转磁场转速)n 0 可表示为 60 f 1 n0 p 如果将电源频率调节为f x ，则同步转速n 0x 也随之调节成 60 f x n0 x p 这就是异步电动机变频调速的理论依据。
１２. 为什么对风机、泵类负载进行变频调速节能效果最好？答：风机、泵类负载属于二次方律负载机械在低速时由于流体的流速低，所以负载转矩很小，随着电动机转速的增加，流速增快，负载转矩和功率也越来越大，所以采用变频调速节能效果最好。
１３. 变频器的输入交流电抗器和输出交流电抗器在功能上有什么区别？答;:变频器的输入交流电抗器，可起到以下作用:1 减少变频器的输入电流谐波含量;2 改善三相输入电流的不平衡;3 抑制电源系统的瞬变干扰;4 提高功率因数。
输出交流电抗器用于抑制变频器的辐射干扰和感应干扰，还可以抑制电动机的振动。
１４. 频率给定信号有哪几种设置方法？什么方法最简便精确？答：:频率给定信号方式，就是调节变频器输出频率的具体方法，有模拟量给定、面板给定和通讯接口给定等多种方法。
在选择给定方法时应优先选择面板给定方法，因为面板给定属于数字量给定，不需要外部接线，方法简单，频率设置精度高。
１５.变频器系统的主回路电缆与控制回路电缆安装时有什么要求答：选择主回路电缆时，须考虑电流容量、短路保护、电缆压降等因素。
一般情况下，变频器输入电流的有效值比电机电流大。
安装时变频器与电机之间的连接电缆尽量短，接地回路须按电气设备技术标准所规定的方式施工。
变频器控制回路的控制信号均为微弱的电压、电流信号，控制电缆的截面选择必须考虑机械强度、线路压降、费用等因素。
控制回路易受外界强电场或高频杂散电磁波的影响，易受主电路的高次谐波场的辐射及电源侧振动的影响，因此，必须对控制回路采取适当的屏蔽措施。
主回路电缆与控制回路电缆必须分离铺设，相隔距离按电器设备技术标准执行。
１６. 说明变频器系统调试的方法步骤？答：变频器系统的调试步骤:1通电前检查;2 在断开电动机负载的情况下，对变频器通电检查;3 空载试验;4 负载试验。
