第一天 目标:熟悉ANSYS基本关键字的含义 k --> Keypoints 关键点 l --> Lines 线 a --> Area 面 v --> Volumes 体 e --> Elements 单元 n --> Nodes 节点 cm --> component 组元 et --> element type 单元类型 mp --> material property 材料属性 r --> real constant 实常数 d --> DOF constraint 约束 f --> Force Load 集中力 sf --> Surface load on nodes 表面载荷 bf --> Body Force on Nodes 体载荷 ic --> Initial Conditions 初始条件

第二天 目标:了解命令流的整体结构,掌握每个模块的标识 !文件说明段 /BATCH /TITILE,test analysis !定义工作标题 /FILENAME,test !定义工作文件名

/PREP7 !进入前处理模块标识 !定义单元,材料属性,实常数段 ET,1,SHELL63 !指定单元类型 ET,2,SOLID45 !指定体单元 MP,EX,1,2E8 !指定弹性模量 MP,PRXY,1,0.3 !输入泊松比 MP,DENS,1,7.8E3 !输入材料密度 R,1,0.001 !指定壳单元实常数-厚度 ...... !建立模型 K,1,0,0,, !定义关键点 K,2,50,0,, K,3,50,10,, K,4,10,10,, K,5,10,50,, K,6,0,50,, A,1,2,3,4,5,6, !由关键点生成面 ...... !划分网格 ESIZE,1,0, AMESH,1 ...... FINISH !前处理结束标识

/SOLU !进入求解模块标识 !施加约束和载荷 DL,5,,ALL SFL,3,PRES,1000 SFL,2,PRES,1000 ...... SOLVE !求解标识 FINISH !求解模块结束标识

/POST1 !进入通用后处理器标识 ......

/POST26 !进入时间历程后处理器 ……

/EXIT,SAVE !退出并存盘 以下是日志文件中常出现的一些命令的标识说明,希望能给大家在整理LOG文件时有所帮助 /ANGLE !指定绕轴旋转视图 /DIST !说明对视图进行缩放 /DEVICE !设置图例的显示,如:风格,字体等 /REPLOT !重新显示当前图例 /RESET !恢复缺省的图形设置 /VIEW !设置观察方向 /ZOOM !对图形显示窗口的某一区域进行缩放

第三天 生成关键点和线部分 1.生成关键点 K,关键点编号,X坐标,Y坐标,Z坐标 例:K,1,0,0,0

2.在激活坐标系生成直线 LSTR,关键点P1,关键点P2 例LSTR,1,2

3.在两个关键点之间连线 L,关键点P1,关键点P2 例L,1,2 注:此命令会随当前的激活坐标系不同而生成直线或弧线

4.由三个关键点生成弧线 LARC,关键点P1,关键点P2,关键点PC,半径RAD 例LARC,1,3,2,0.05 注:关键点PC是用来控制弧线的凹向

5.通过圆心半径生成圆弧 CIRCLE,关键点圆心,半径RAD,,,,圆弧段数NSEG 例:CIRCLE,1,0.05,,,,4

6.通过关键点生成样条线 BSPLIN,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6 例:BSPLIN,1,2,3,4,5,6

7.生成倒角线 LFILLT,线NL1,线NL2,倒角半径RAD 例LFILLT,1,2,0.005

8.通过关键点生成面 A,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6,P7,P8... 例:A,1,2,3,4

9.通过线生成面 AL,线L1,线L2,线L3,线L4,线L5,线L6,线L7,线L8,线L9,线L10 例:AL,5,6,7,8

10.通过线的滑移生成面 ASKIN,线NL1,线NL2,线NL3,线NL4,线NL5,线NL6,线NL7,线NL8,线NL9 例:ASKIN,1,4,5,6,7,8 注:线1为滑移的导向线

第四天 目标:掌握常用的实体-面的生成 生成矩形面

1.通过矩形角上定位点生成面 BLC4,定位点X方向坐标XCORNER,定位点Y方向坐标YCORNER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH 例:BLC4,0,0,5,3,0

2.通过矩形中心定位点生成面 BLC5,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH 注:与上条命令的不同就在于矩形的定位点不一样 例:BLC5,2.5,1.5,5,3,0

3.通过在工作平面定义矩形X.Y坐标生成面 RECTNG,矩形左边界X坐标X1,矩形右边界X坐标X2,矩形下边界Y坐标Y1,矩形上边界Y坐标Y2 例:RECTNG,0,5,0,3 生成圆面 4.通过中心定位点生成实心圆面 CYL4,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,圆面的内半径RAD1,内圆面旋转角度THETA1,圆面的外半径RAD2,外圆面旋转角 度THETA2,圆面的深度DEPTH 注:如要实心的圆面则不用RAD2,THETA2,DEPTH 例:CYL4,0,0,5,360

5.生成扇形圆面 命令介绍如上 例1实心扇形:CYL4,0,0,5,60 例2扇形圆环:CYL4,0,0,5,60,10,60 例3整的圆环:CYL4,0,0,5,360,10,360 注:同时可通过定义圆面的深度以生成柱体

6.通过在工作平面定义起始点生成圆面 CYL5,开始点X坐标XEDGE1,开始点Y坐标YEDGE1,结束点X坐标XEDGE2,结束点Y坐标YEDGE2,圆面深度DEPTH 例:CYL5,0,0,2,2,

7.通过在工作平面定义内外半径和起始角度来生成圆面 PCIRC,内半径RAD1,外半径RAD2,起始角度THETA1,结束角度THETA2 例LCIRC,2,5,30,180

8.生成面与面的倒角 AFILLT,面1的编号NA1,面2的编号NA2,倒角半径RAD 例:AFILLT,2,5,2

下一讲:多边形面的生成 第五天 目标:掌握多边形面和体的生成 1.生成多边形面 命令:RPR4,多边形的边数NSIDES,中心定位点X坐标XCENTER,中心定位点Y坐标YCENTER,中心定位点距各边顶点的距离RADIUS,多边形旋转角度THETA 例:RPR4,4,0,0,0.15,30 注:这条命令可通过定义不同的NSIDES生成三边形,四边形,...,八边形

2.生成多边形体 命令:RPR4,多边形的边数NSIDES,中心定位点X坐标XCENTER,中心定位点Y坐标YCENTER,中心定位点距各边顶点的距离RADIUS,多边形旋转角度THETA,多边形的深度DEPTH 例:RPR4,4,0,0,0.15,30,0.1 注:多边形体和面命令唯一的不同就在于深度DEPTH的定义

到此,关键点,线,面的生成讲解已结束,下一讲:体的生成 第六天 目标:掌握体的生成命令 1.通过关键点生成体 命令:V,关键点P1,关键点P2, P3, P4, P5, P6, P7, P8 例:V,4,5,6,7,15,24,25

2.通过面生成体 命令:VA,面A1,面A2, A3, A4, A5, A6, A7, A8, A9, A10 例:VA,3,4,5,8,10

3.通过长方形角上定位点生成体 命令:BLC4 该命令前面在讲生成面的时候已作介绍,唯一的不同在于深度DEPTH的定义.

4.通过长方形中心定位点生成面 命令:BLC5

5.通过定义长方体起始位置生成体 命令:BLOCK,开始点X坐标X1,结束点X坐标X2, Y1, Y2, Z1, Z2 例:BLOCK,2,5,0,2,1,3

6.生成圆柱体 基本命令通生成圆形面,不同在于DEPTH的定义 基本命令:CYL4 基本命令:CYL5 基本命令:CYLIND

7.生成棱柱 基本命令通生成多边形,不同在于DEPTH的定义 基本命令:RPR4

8.通过球心半径生成球体 命令:SPH4,球心X坐标XCENTER,球心Y坐标YCENTER,半径RAD1,半径RAD2 例:SPH4,1,1,2,5

9.通过直径上起始点坐标生成球体 命令:SPH5,起点X坐标XEDGE1,起点Y坐标YEDGE1,结束点X坐标XEDGE2,结束点Y坐标YEDGE2 例:SPH5,2,5,7,6

10.在工作平面起点通过半径和转动角度生成球体 命令:SPHERE,半径RAD1,半径RAD2,转动角度THETA1,转动角度THETA2 例:SPHERE,2,5,0,60

11.生成圆锥体 命令:CONE,底面半径RBOT,顶面半径RTOP,底面高Z1,顶面高Z2,转动角度THETA1,转动角度THETA2 例:CONE,10,20,0,50,0,180

下一讲:布尔操作 第七天 目标:掌握常用的布尔操作命令 1.沿法向延伸面生成体 命令:VOFFST,面的编号NAREA,面拉伸的长度DIST,关键点增量KINC 例:VOFFST,1,2,,

2.通过坐标的增量延伸面生成体

合集下载

ANSYS常用的工具命令流

ANSYS常用的工具命令流

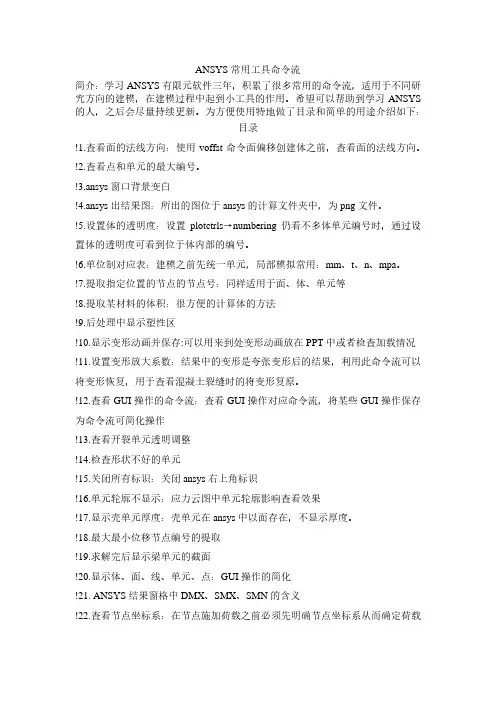

ANSYS常用工具命令流简介：学习ANSYS有限元软件三年，积累了很多常用的命令流，适用于不同研究方向的建模，在建模过程中起到小工具的作用。

希望可以帮助到学习ANSYS 的人，之后会尽量持续更新。

为方便使用特地做了目录和简单的用途介绍如下：目录!1.查看面的法线方向：使用voffst命令面偏移创建体之前，查看面的法线方向。

!2.查看点和单元的最大编号。

!3.ansys窗口背景变白!4.ansys出结果图：所出的图位于ansys的计算文件夹中，为png文件。

!5.设置体的透明度：设置plotctrls→numbering仍看不多体单元编号时，通过设置体的透明度可看到位于体内部的编号。

!6.单位制对应表：建模之前先统一单元，局部模拟常用：mm、t、n、mpa。

!7.提取指定位置的节点的节点号：同样适用于面、体、单元等!8.提取某材料的体积：很方便的计算体的方法!9.后处理中显示塑性区!10.显示变形动画并保存:可以用来到处变形动画放在PPT中或者检查加载情况!11.设置变形放大系数：结果中的变形是夸张变形后的结果，利用此命令流可以将变形恢复，用于查看混凝土裂缝时的将变形复原。

!12.查看GUI操作的命令流：查看GUI操作对应命令流，将某些GUI操作保存为命令流可简化操作!13.查看开裂单元透明调整!14.检查形状不好的单元!15.关闭所有标识：关闭ansys右上角标识!16.单元轮廓不显示：应力云图中单元轮廓影响查看效果!17.显示壳单元厚度：壳单元在ansys中以面存在，不显示厚度。

!18.最大最小位移节点编号的提取!19.求解完后显示梁单元的截面!20.显示体、面、线、单元、点：GUI操作的简化!21. ANSYS结果窗格中DMX、SMX、SMN的含义!22.查看节点坐标系：在节点施加荷载之前必须先明确节点坐标系从而确定荷载的正负!23.查看切面应力：查看模型某个截面的应力情况!24.查看荷载列表!24.已选定节点个数统计!25.查看结构整体的质量、体积等!26.查看某个应力范围内的单元命令流!1.查看面的法线方向/PSYMB,adir,1/replot,all/PSYMB,adir,0/replot,allLDELE,215!2.查看点和单元的最大编号单元：esel,all*get,emax,elem,,num,max*get,emin,elem,,num,min点：*get,nmax,node,,num,max*get,nmax,kp,,num,max工具栏：list→ picked entities→ maximumlist→ picked entities→鼠标点选需要查看的点→OK !3.窗口背景变白/COLOR,DEFAULT/RGB,INDEX,100,100,100,0/RGB,INDEX,80,80,80,13/RGB,INDEX,60,60,60,14/RGB,INDEX,0,0,0,15/REPLOT!4.ansys出结果图!GET THE PNG IMAGE/SHOW,PNG,,0PNGR,COMP,1,-1PNGR,ORIENT,HORIZPNGR,COLOR,2PNGR,TMOD,1/GFILE,1500,!*/CMAP,_TEMPCMAP_,CMP,,SAVE/RGB,INDEX,100,100,100,0/RGB,INDEX,0,0,0,15/REPLOT/CMAP,_TEMPCMAP_,CMP/DELETE,_TEMPCMAP_,CMP/SHOW,CLOSE/DEVICE,VECTOR,0!*!5.体单元编号看不到时可设置体的透明度/trlcy,volu,1,all ! 修改所有体的透明度为100% /trlcy,defa!6.单位制对应表!查看单位/status,units!7.提取指定位置的节点的节点号nsel,s,loc,x,5nsel,r,loc,y,6nsel,r,loc,z,7*get,kcon,kp,,num,min也可用list→picked entities，这种方法更直观简便!8.提取某材料的体积vsel,s,mat, ,2vsum,all*get,v2,volu,0,volu!9.后处理中显示塑性区/post1plnsol,eppl,eqv,2!10.显示变形动画并保存GUI:Utility Menu>Plotctrls>Animate>Deformed Shape!11.设置变形放大系数/dscale,,0!12.查看GUI操作的命令流list→files→log file!13.查看开裂单元透明调整/TRLCY,elem,0.5,all!14.检查形状不好的单元check,esel,warn!15.关闭所有标识!16.单元轮廓不显示/GLINE,1,-1/GLINE,1,0 !显示!17.显示壳单元厚度主菜单——PlotCrls——Style——Size and Shape——第二项[ESHAPE]，将off 改为on（必须要在划分网格之后）!18.最大最小位移节点编号的提取allselnsort,u,sum,0,0,all !根据位移矢量大小按降序排列*get,max_u,sort,0,imaxallselnsort,u,sum,0,0,all !根据位移矢量大小按降序排列*get,max_u,sort,0,imin!19.求解完后显示梁单元的截面PlotCtrls-->Style-->Size and Shape-->勾选Shape!20.显示体、面、线、单元、点eplotvplotaplotnplot!21.ANSYS结果输出中DMX、SMX、SMN的含义DMX固定指：最大位移（Displacement Max）SMX：指定的、要查看的、那个Item解的最大值（Solution Max）SMN：指定的、要查看的、那个Item解的最小值（Solution Min）!21.ANSYS结果输出中DMX、SMX、SMN的含义DMX固定指：最大位移（Displacement Max）SMX：指定的、要查看的、那个Item解的最大值（Solution Max）SMN：指定的、要查看的、那个Item解的最小值（Solution Min）!22.查看节点坐标系plotctrls>symbols>nodal coordinate system来源：https:///view/b1a458fc5901020206409c40.html!23.查看切面应力wpstyl,defawprota,0,0,90/type,1,5/cplane,1来源：https:///view/0bab0662f12d2af90242e6c7.html!24.查看荷载列表flist!24.已选定节点个数统计nsel,s,loc,y,0*get,aaa,node,0,count !令aaa=节点数后续在parameters→scalar parameters中查看!25.查看结构整体的质量、体积等preprocessor→modeling→calc geom items→of geometry!26.查看某个应力范围内的单元/cont,1,9,-32, ,-20/replot。

如何学习ANSYS命令流及APDL简解

如何学习ANSYS命令流及APDL简解

器
（编辑器选择）
LOG文件的秘密
3
Dare Design 2014
什么是ANSYS命令流，
APDL是什么？
• ANYS提供两种工作方式，GUI图形用户界面（Graphical User Interface又称图形用户接口）操作和命令流。 • 在ANSYS 中，命令流是由一条条ANSYS 的命令组成的一个 命令组合，这些命令按照一定顺序排布，能够完成同GUI方 式一样甚至GUI不能完成的的 操作。 • 命令流方式融GUI方式、APDL、UPFs、UIDL、MAC，甚 至TCL/TK于一个文本文件中，可通过/input命令（或Utility Menu>File>Read Input From）读入并执行，也可通过拷 贝该文件的内容粘贴到命令行中执行。
12
Dare Design 2014
上篇
简介及准备
编辑器选择 >
常用的文本编辑器，UltraEdit和PSPad
13
Dare Design 2014
上篇
简介及准备
编辑器选择 >
选择编辑器的原因： •强大的数据处理能力、文件对 比、替换、列选等 •语法高亮 PSPad还具有自动完成功能。 UE 9.0c版体积小，绿色版，大 文件打开速度快，很EASY的列 选及列操作。 PSPad在大文件打开时速度慢， Unicode支持不太好，另外换行 （word wrap）问题始终没解决
——筷子学苑交流活动之十
APDL内容简解
@ Dean|迪安
2014-5-4
主要内容
上篇
简介及准备
下篇
APDL内容简解
2
Dare Design 2014
上篇
简介及准备
(完整版)ANSYS命令流总结(全)

(完整版)ANSYS命令流总结(全)

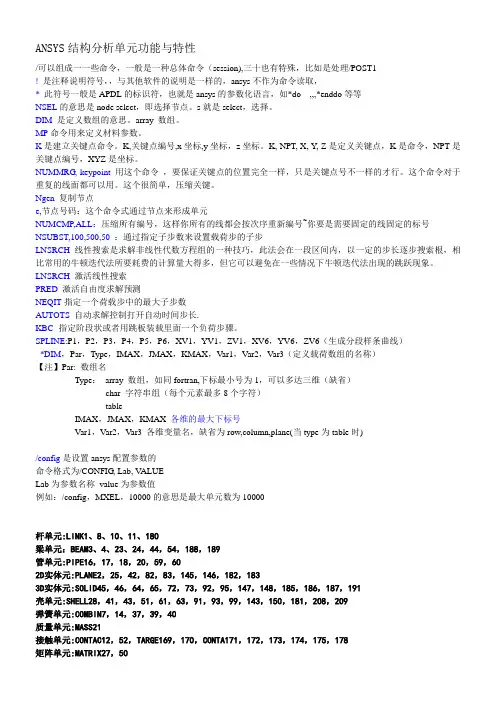

ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。
