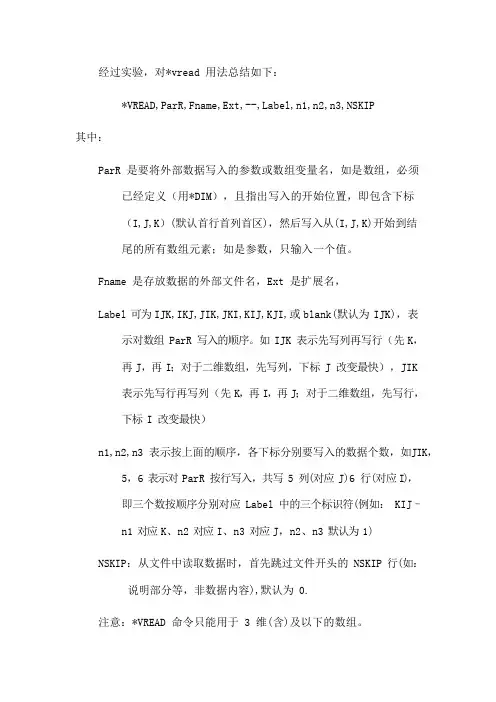

经过实验，对*vread 用法总结如下：*VREAD,ParR,Fname,Ext,--,Label,n1,n2,n3,NSKIP其中：ParR 是要将外部数据写入的参数或数组变量名，如是数组，必须已经定义（用*DIM），且指出写入的开始位置，即包含下标（I,J,K）(默认首行首列首区)，然后写入从(I,J,K)开始到结尾的所有数组元素；如是参数，只输入一个值。

Fname 是存放数据的外部文件名，Ext 是扩展名，Label 可为IJK,IKJ,JIK,JKI,KIJ,KJI,或blank(默认为 IJK)，表示对数组 ParR 写入的顺序。

如 IJK 表示先写列再写行（先K，再J，再 I；对于二维数组，先写列，下标 J 改变最快），JIK表示先写行再写列（先 K，再 I，再J；对于二维数组，先写行，下标 I 改变最快）n1,n2,n3 表示按上面的顺序，各下标分别要写入的数据个数，如JIK，5，6 表示对 ParR 按行写入，共写 5 列(对应 J)6 行(对应I)，即三个数按顺序分别对应 Label 中的三个标识符(例如： KIJ–n1 对应K、n2 对应I、n3 对应J，n2、n3 默认为 1) NSKIP：从文件中读取数据时，首先跳过文件开头的 NSKIP 行(如：说明部分等，非数据内容),默认为 0.注意：*VREAD 命令只能用于 3 维(含)及以下的数组。

紧跟*VREAD 命令的下一行是带括号的指定格式，描述从数据文件中读取数据时，每行读取的数据个数及其格式，如（2F3.0，3F11.0）表示每行读 5 个数，前两个含 3 个字符，后3 个含11个字符宽度。

该格式与 Fortran 语言相同，但不能使用 I 格式–整数格式。

如《APDL 参数化有限元分析技术及其应用实例》中 P40 的例子：数据文件 data.txt 内容如下(2 行，每行3 个数据，为了便于分析，对数据已做修改，注意以逗号分隔，如以空格分隔，有时会出问题)：1.1,2.2,3.34.4,5.5,6.6执行命令流*DIM,AA,,2,3!数组 AA 有 2 行 3 列。

A N S Y S命令流解释大全Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg三、单元生死载荷步!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。

ansys命令流操作大全ansys——ANSYS命令流（Ⅰ）1. A，P1，P2，…，P17，P18（以点定义面）2. AADD，NA1，NA2，…NA8，NA9（面相加）3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性）【注】ESYS为坐标系统号、SECN为截面类型号。

4. *ABBR，Abbr，String（定义一个缩略词）5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词）6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件）7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值）【注】*************8. ACCAT，NA1，NA2（连接面）9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度）10. ACLEAR，NA1，NA2，NINC（清除面单元网格）11. ADAMS，NMODES，KSTRESS，KSHELL【注】*************12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC【注】*************13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算）14. ADELE，NA1，NA2，NINC，KSWP（删除面）【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。

15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面）16. AESIZE，ANUM，SIZE（指定面上划分单元大小）17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面）18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元）19. *AFUN, Lab（指定参数表达式中角度单位）20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面）21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接）22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集）23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交）24. AINV，NA，NV（面体相交）25. AL，L1，L2，…，L9，L10（以线定义面）26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息）【注】Lab=HPT时，显示面上硬点信息，默认为空。

Ansys命令流大全ANSYS是一款广泛应用于工程领域的仿真软件，它能够对复杂工程问题进行建模、分析和优化。

本文将提供一个包含常用ANSYS命令的大全，帮助读者快速了解和掌握ANSYS软件的使用。

一、前言ANSYS是一款功能强大的工程仿真软件，它提供了丰富的建模和分析工具，适用于多个领域的工程问题。

掌握ANSYS的命令流能够有效提高工程师的工作效率，快速完成复杂问题的仿真和分析。

二、ANSYS常用命令1. 创建几何模型由于ANSYS提供了多种创建几何模型的工具，我们可以使用命令流来进行几何模型的创建和编辑。

以下是一些常用的几何模型命令：（1）BLOCK：创建矩形或立方体体素模型。

（2）CYLIND：创建圆柱体模型。

（3）SWEEP：创建沿路径扫掠的模型。

2. 定义材料属性在进行仿真分析之前，需要定义材料的物理属性。

以下是一些常用的材料属性命令：（1）MP: 定义材料的参数，如密度、弹性模量、泊松比等。

（2）EX: 定义材料的弹性模量。

（3）DENS: 定义材料的密度。

3. 设定网格划分网格划分对于仿真分析的准确性和计算效率非常重要。

以下是一些常用的网格划分命令：（1）SIZE：设定初始网格尺寸。

（2）MESH：进行自动的网格划分。

（3）ESIZE：设定特定区域的网格尺寸。

4. 定义边界条件在进行仿真分析之前，需要定义边界条件以模拟实际工程环境。

以下是一些常用的边界条件命令：（1）D：定义位移边界条件。

（2）S：定义约束条件。

（3）F：定义外部力或施加力。

5. 设置分析类型ANSYS提供了多种分析类型，如结构分析、热分析、流体分析等。

以下是一些常用的分析类型命令：（1）SOLVE：执行数值分析求解。

（2）ANTYPE：设定分析类型。

（3）FILE：设置解算文件名和保存路径。

6. 查看和后处理结果分析完成后，我们需要查看和后处理结果。

以下是一些常用的结果查看和后处理命令：（1）PLOT：绘制结果曲线或图像。

ANSYS 常用菜单第一部分：几何模型创建一、创建实体模型：GUI：Preprocessor>Modeling>Create>二、组合运算操作：GUI：Preprocessor>Modeling>Operate>功能：沿已有线的方向并在线上的一个端点上拉伸线的长度三、移动和修改：GUI：Preprocessor>Modeling> Move/Modify>四、复制：GUI：Preprocessor>Modeling> Copy>五、镜像：GUI：Preprocessor>Modeling> Reflect>六、检查几何模型：GUI：Preprocessor>Modeling> Check Geom>七、删除操作：GUI：Preprocessor>Modeling> Delete>八、更新几何模型：GUI：Preprocessor>Modeling>Update Geom>功能：将以前分析所得的节点位移加到现在的有限元模型的节点上第二部分：网格划分技术一、给CAD 实体模型分配属性：GUI：Preprocessor>Meshing>Mesh Attributes>二、网格划分工具：GUI：Preprocessor>Meshing>MeshTool> 三、单元尺寸控制：GUI：Preprocessor>Meshing>Size Cntrls>四、划分器选项设置：GUI：Preprocessor>Meshing>Mesher Opts> 五、连接操作：GUI：Preprocessor>Meshing>Concatenate>六、网格划分：GUI：Preprocessor>Meshing>Mesh>七、修改网格划分：GUI：Preprocessor>Meshing>Modify Mesh>八、检查网格：GUI：Preprocessor>Meshing>Check Mesh>九、清除网格：GUI：Preprocessor>Meshing>Clear>第三部分：施加载荷与求解过程一、分析类型：GUI：Preprocessor>Solution>Analysis Type>二、定义载荷：GUI：Preprocessor>Solution>Define Loads>1.载荷操作设置GUI：Preprocessor>Solution>Define Loads>Settings>2.施加结构载荷GUI：Preprocessor>Solution>Define Loads>Apply>Structural>3.删除载荷GUI：Preprocessor>Solution>Define Loads>Delete>4.载荷运算操作GUI：Preprocessor>Solution>Define Loads>Operate>三、求解计算：GUI：Preprocessor>Solution>Solve>第四部分：通用后处理器一、分析类型：GUI：Preprocessor>General Postproc>1.指定用于后处理的文件与结果数据GUI：Preprocessor> General Postproc >Data & File Opts>2.查看结果文件包含的结果序列汇总信息GUI：Preprocessor> General Postproc >Results Summary> 3.读入用于后处理的结果序列GUI：Preprocessor> General Postproc >Read Results>4.显示结果GUI：Preprocessor> General Postproc >Plot Results>5.列表显示结果GUI：Preprocessor> General Postproc >List Results>6.查询节点与单元结果GUI：Preprocessor> General Postproc >Query Results>7.控制结果输出选项GUI：Preprocessor> General Postproc >Options for Outp> 8.结果观察器GUI：Preprocessor> General Postproc >Results Viewer> 9.生成PGR 文件GUI：Preprocessor> General Postproc >Write PGR File> 10.单元表处理单元结果GUI：Preprocessor> General Postproc >Element Table>11.抓取结果显示图片GUI：Utility Menu> PlotCtrls >Capture Image> GUI：Utility Menu> PlotCtrls >Hard Copy>To file 12.动画显示结果GUI：Utility Menu> PlotCtrls >Animate>。

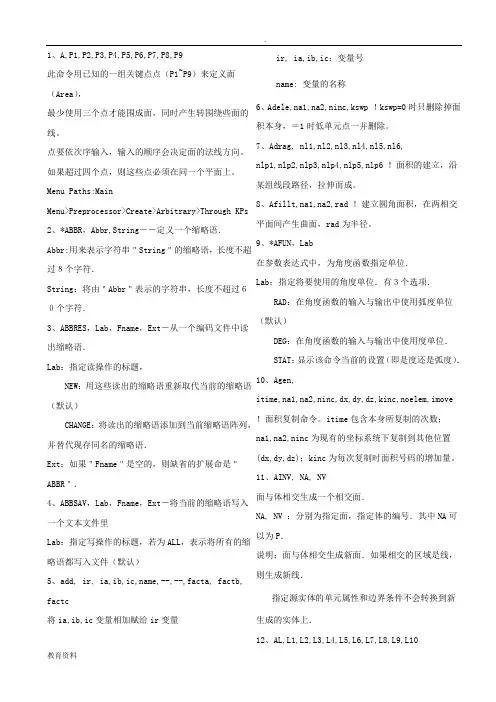

1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:MainMenu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSAV，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

9、*AFUN，Lab在参数表达式中，为角度函数指定单位．Lab：指定将要使用的角度单位．有３个选项．RAD：在角度函数的输入与输出中使用弧度单位（默认）DEG：在角度函数的输入与输出中使用度单位．STAT：显示该命令当前的设置（即是度还是弧度）．10、Agen,itime,na1,na2,ninc,dx,dy,dz,kinc,noelem,imove ！面积复制命令。

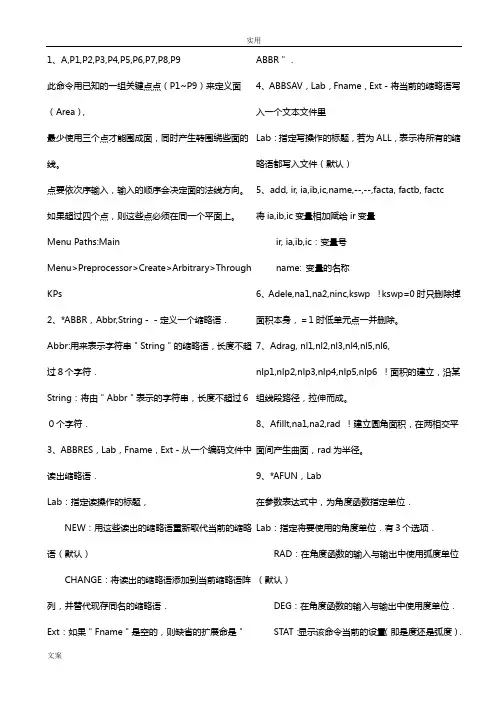

1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:MainMenu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSAV，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

9、*AFUN，Lab在参数表达式中，为角度函数指定单位．Lab：指定将要使用的角度单位．有３个选项．RAD：在角度函数的输入与输出中使用弧度单位（默认）DEG：在角度函数的输入与输出中使用度单位．STAT：显示该命令当前的设置（即是度还是弧度）．10、Agen,itime,na1,na2,ninc,dx,dy,dz,kinc,noelem,imove ！面积复制命令。

1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:MainMenu>Preprocessor>Create>Arbitrary>Through KPs 2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSAV，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量 ir, ia,ib,ic：变量号 name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

9、*AFUN，Lab在参数表达式中，为角度函数指定单位．Lab：指定将要使用的角度单位．有３个选项．RAD：在角度函数的输入与输出中使用弧度单位（默认）DEG：在角度函数的输入与输出中使用度单位．STAT：显示该命令当前的设置（即是度还是弧度）．10、Agen,itime,na1,na2,ninc,dx,dy,dz,kinc,noelem,imove ！面积复制命令。

ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。

s就是select，选择。

DIM 是定义数组的意思。

array 数组。

MP命令用来定义材料参数。

K是建立关键点命令。

K,关键点编号,x坐标,y坐标，z坐标。

K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。

NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。

这个命令对于重复的线面都可以用。

这个很简单，压缩关键。

Ngen 复制节点e,节点号码：这个命令式通过节点来形成单元NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50 ：通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。

LNSRCH 激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。

SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）【注】Par: 数组名Type： array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableIMAX，JMAX，KMAX 各维的最大下标号Var1，Var2，Var3 各维变量名，缺省为row,column,plane(当type 为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, VALUELab为参数名称 value为参数值例如：/config，MXEL，10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元：BEAM3、4、23、24，44，54，188，189管单元:PIPE16，17，18，20，59，602D实体元:PLANE2，25，42，82，83，145，146，182，1833D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209弹簧单元:COMBIN7，14，37，39，40质量单元:MASS21接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178矩阵单元:MATRIX27，50表面效应元:SURF153，154粘弹实体元:VISCO88，89，106，107，108，超弹实体元:HYPER56，58，74，84，86，158耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81，SOLID98，FLUID129，INFIN110，111，FLUID116，130界面单元:INTER192，193，194，195显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16杆单元单元名称简称节点数节点自由度特性备注LINK1 2D杆 2 Ux,Uy EPCSDGB常用杆元LINK8 3D杆Ux,Uy,Uz EPCSDGBLINK103D仅受拉或仅受压杆EDGB模拟缆索的松弛及间隙LINK11 3D线性调节器EGB模拟液压缸和大转动LINK183D有限应EPCDFG另可考虑粘0 变杆 B 弹塑性E-弹性(Elasticity)，P-塑性(Plasticity)，C-蠕变(Creep)，S-膨胀(Swelling)，D-大变形或大挠度(Large deflection)，F-大应变(Large strain)或有限应变(Finite strain)，B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应下降(Adaptive descent)等。

目录提取质量与体积 (2)加弯矩命令流 (2)显示未画网格的体 (2)面单元与体单元耦合 (3)ELEMENT TABLE (4)提取质量与体积TVOLU=0 ！起初单元体积设定值*GET,MaxEleNum,ELEM,,NUM,MAX ！提取对所要求的体对应的单元的最大号*do,i,1,MaxEleNum ！进行do循环*get,volu,elem,i,volu ！提取每个单元的体积TVOLU=TVOLU+volu ！对各个单元体积进行叠加得到最后总的体积*enddo ！循环结束，在parameter中得到TVOLU的值，即为总体积TolWEIGHT=TVOLU*dens ！得到这个体的质量，在parameter中得到TolWEIGHT的值，即为总质量TVOLU=0*GET,MaxEleNum,ELEM,,NUM,MAX*do,i,1,MaxEleNum*get,volu,elem,i,voluTVOLU=TVOLU+volu*enddoTolWEIGHT=TVOLU*1注释：1.在有些结构需要求解质量和体积时要用到这些，如塔器的附加质量，来求密度用到的体积。

2.对于多个体的体积分别提取时，只要把参数变化一下就可以，如把MaxEleNum变为MaxEleNum2等。

需要变化的已经标记。

加弯矩命令流F,671341,FX, ——F,671341,FY, ——F,671341,FZ, ——F,671341,MX, ——F,671341,MY, ——F,671341,MZ, ——显示未画网格的体allsel,all ！首先全选vsel,s,type,,1 ！TYPE为单元类型，这里选取单元类型为1的体组件，vsel,inve ！把刚才选取的体进行反选，反选为整体的体减去上一步的体。

Vplot ！显示体注：（1）上述APDL是在只有一种单元的类型情况，如有多种单元类型情况如下：allsel,all ！首先全选vsel,s,type,,1 ！TYPE为单元类型，这里选取单元类型为1的体组件，vsel,a,type,,2vsel,2,type,,3 ！Also select 同时选择单元类型为2的和3的。

ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。

s就是select，选择。

DIM是定义数组的意思。

array 数组。

MP命令用来定义材料参数。

K是建立关键点命令。

K,关键点编号,x坐标,y坐标，z坐标。

K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。

NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。

这个命令对于重复的线面都可以用。

这个很简单，压缩关键。

Ngen 复制节点e,节点号码：这个命令式通过节点来形成单元NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50：通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。

LNSRCH激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。

SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）【注】Par: 数组名Type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableIMAX，JMAX，KMAX各维的最大下标号Var1，Var2，Var3 各维变量名，缺省为row,column,plane(当type为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, V ALUELab为参数名称value为参数值例如：/config，MXEL，10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元：BEAM3、4、23、24，44，54，188，189管单元:PIPE16，17，18，20，59，602D实体元:PLANE2，25，42，82，83，145，146，182，1833D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209弹簧单元:COMBIN7，14，37，39，40质量单元:MASS21接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178矩阵单元:MATRIX27，50表面效应元:SURF153，154粘弹实体元:VISCO88，89，106，107，108， 超弹实体元:HYPER56，58，74，84，86，158耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81， SOLID98，FLUID129，INFIN110，111，FLUID116，130 界面单元:INTER192，193，194，195 显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16杆单元(Large deflection)，F-大应变(Large strain)或有限应变(Finite strain)，B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应下降(Adaptive descent )等。

ANSYS常用命令大全ANSYS是目前广泛应用于工程仿真领域的软件之一。

在使用ANSYS进行仿真分析时，熟练掌握ANSYS的常用命令是非常重要的。

下面是ANSYS常用命令的大全：文件操作•/CLEAR：清除内存中所有的ANSYS对象。

•/TITLE：定义模型的名称。

•/SAVE，file.ans：将模型保存到指定的文件中。

•/RESUME，file.ans：恢复保存的模型。

•/EXIT：退出ANSYS。

几何模型操作•PLANEXX，n：建立以全局坐标系为基准的平面。

•N，x，y，z：在坐标值为x，y，z的点处创建一个节点。

•LINE，n1，n2：创建两个节点n1，n2之间的线段。

•AREA，n1，n2，n3，...：创建由n1，n2，n3等节点构成的面。

•LSEL，all：将所有线段选中。

•ASEL，all：将所有面选中。

•VSOL，all：将所有体单元选中。

材料操作•MP，EX，1，100E9：定义弹性模量为100GPa的材料属性。

•MP，NUXY，1，0.3：定义泊松比为0.3的材料属性。

•MP，DENS，1，7800：定义密度为7800kg/m3的材料属性。

•MP，ALPX，1，1E-5：定义线膨胀系数为1E-5/℃的材料属性。

•ET，1，SOLID185：定义实体单元类型为SOLID185。

网格操作•SMESH，ON：启用网格自适应功能。

•SMRTSIZE，1E-6：设置最小网格尺寸为1E-6m。

•LMESH，all：将所有线段用有限元网格划分。

•AMESH，all：将所有面用有限元网格划分。

•VMESH，all：将所有实体用有限元网格划分。

模拟操作•SOLVE，LS：使用线性静力分析方法求解结果。

•SOLVE，NH，SUBSTEP，5：使用非线性静力分析方法，步长为5进行求解结果。

•ANTYPE，0：定义进行静力分析的类型。

•ANTYPE，1：定义进行瞬态分析的类型。

•ANTYPE，2：定义进行谐响应分析的类型。

八天学会 Ansys 命令流为方便大家的沟通和学习, 特推出 " 跟我学命令流 " 课程本课程分为三部分: 前办理 , 加载求解 , 后办理每部分的学习时间:10 天,合计 30 天每日学习大概10 个命令希望本课程对大家能有所帮助第一天目标 : 熟习 ANSYS基本重点字的含义k --> Keypoints重点点l --> Lines线a --> Area面v --> Volumes体e --> Elements单元n --> Nodes节点cm --> component组元et --> element type单元种类mp --> material property资料属性r --> real constant实常数d --> DOF constraint拘束f --> Force Load集中力sf --> Surface load on nodes表面载荷bf --> Body Force on Nodes体载荷ic --> Initial Conditions初始条件次日目标 : 认识命令流的整体构造, 掌握每个模块的表记!文件说明段/BATCH/TITILE,test analysis !定义工作标题/FILENAME,test !定义工作文件名/PREP7 ! 进入前办理模块表记!定义单元 , 资料属性 , 实常数段ET,1,SHELL63 ! 指定单元种类ET,2,SOLID45 !指定体单元MP,EX,1,2E8 !指定弹性模量MP,PRXY,1,0.3 !输入泊松比MP,DENS,1,7.8E3 ! 输入资料密度R,1,0.001 !指定壳单元实常数- 厚度......!成立模型K,1,0,0,, !定义重点点K,2,50,0,,K,3,50,10,,K,4,10,10,,K,5,10,50,,K,6,0,50,,A,1,2,3,4,5,6, !由重点点生成面......!区分网格ESIZE,1,0,AMESH,1......FINISH ! 前办理结束表记/SOLU ! 进入求解模块表记!施加拘束和载荷DL,5,,ALLSFL,3,PRES,1000SFL,2,PRES,1000......SOLVE !求解表记FINISH ! 求解模块结束表记/POST1 ! 进入通用后办理器表记....../POST26 ! 进入时间历程后办理器/EXIT,SAVE ! 退出并存盘以下是日记文件中常出现的一些命令的表记说明, 希望能给大家在整理LOG文件时有所帮助/ANGLE ! 指定绕轴旋转视图/DIST !说明对视图进行缩放/DEVICE ! 设置图例的显示, 如: 风格 , 字体等/REPLOT ! 从头显示目前图例/RESET ! 恢复缺省的图形设置/VIEW ! 设置察看方向/ZOOM !对图形显示窗口的某一地区进行缩放第三天生成重点点和线部分1.生成重点点K, 重点点编号 ,X 坐标 ,Y 坐标 ,Z 坐标例:K,1,0,0,02.在激活坐标系生成直线LSTR,重点点 P1, 重点点 P2例 LSTR,1,23.在两个重点点之间连线L, 重点点 P1, 重点点 P2例 L,1,2注: 此命令会随目前的激活坐标系不同而生成直线或弧线4.由三个重点点生成弧线LARC,重点点 P1, 重点点 P2, 重点点 PC,半径 RAD例注: 重点点 PC是用来控制弧线的凹向5.经过圆心半径生成圆弧CIRCLE,重点点圆心 , 半径 RAD,,,, 圆弧段数NSEG例:CIRCLE,1,0.05,,,,46.经过重点点生成样条线BSPLIN,重点点 P1, 重点点 P2,重点点 P3, 重点点 P4, 重点点 P5, 重点点 P6例:BSPLIN,1,2,3,4,5,67.生成倒角线LFILLT, 线 NL1, 线 NL2,倒角半径RAD例8.经过重点点生成面A, 重点点 P1, 重点点 P2, 重点点 P3, 重点点 P4, 重点点 P5, 重点点 P6,P7,P8...例:A,1,2,3,49.经过线生成面AL, 线 L1, 线 L2, 线 L3, 线 L4, 线 L5, 线 L6, 线 L7, 线 L8, 线 L9, 线 L10例:AL,5,6,7,810.经过线的滑移生成面ASKIN, 线 NL1,线 NL2,线 NL3,线 NL4, 线 NL5, 线 NL6, 线 NL7,线 NL8, 线 NL9例:ASKIN,1,4,5,6,7,8注: 线 1 为滑移的导向线第四天目标 : 掌握常用的实体 - 面的生成生成矩形面1.经过矩形角上定位点生成面BLC4,定位点 X 方向坐标 XCORNER,定位点 Y 方向坐标 YCORNER,矩形宽度 WIDTH,矩形高度HEIGHT,矩形深度 DEPTH例:BLC4,0,0,5,3,02.经过矩形中心定位点生成面BLC5,定位点 X 方向坐标 XCENTER,定位点 Y 方向坐标 YCENTER,矩形宽度 WIDTH,矩形高度HEIGHT,矩形深度 DEPTH注: 与上条命令的不同就在于矩形的定位点不同样例:BLC5,2.5,1.5,5,3,03. 经过在工作平面定义矩形X.Y 坐标生成面RECTNG,矩形左界限 X 坐标 X1,矩形右界限X 坐标 X2, 矩形下界限Y坐标 Y1, 矩形上界限Y 坐标 Y2例:RECTNG,0,5,0,3生成圆面4.经过中心定位点生成实心圆面CYL4,定位点 X 方向坐标 XCENTER,定位点 Y 方向坐标 YCENTER,圆面的内半径 RAD1,内圆面旋转角度 THETA1,圆面的外半径 RAD2,外圆面旋转角度 THETA2,圆面的深度 DEPTH注: 如要实心的圆面则不用 RAD2,THETA2,DEPTH例:CYL4,0,0,5,3605.生成扇形圆面命令介绍如上例 1 实心扇形 :CYL4,0,0,5,60例 2 扇形圆环 :CYL4,0,0,5,60,10,60 例3 整的圆环 :CYL4,0,0,5,360,10,360注: 同时可经过定义圆面的深度以生成柱体6.经过在工作平面定义开端点生成圆面CYL5,开始点 X坐标 XEDGE1,开始点 Y坐标 YEDGE1,结束点 X坐标 XEDGE2,结束点 Y坐标YEDGE2, 圆面深度 DEPTH例:CYL5,0,0,2,2,7.经过在工作平面定义内外半径和开端角度来生成圆面PCIRC,内半径 RAD1,外半径 RAD2,开端角度THETA1,结束角度THETA2例 LCIRC,2,5,30,1808.生成面与面的倒角AFILLT, 面 1 的编号 NA1, 面 2 的编号 NA2,倒角半径RAD例:AFILLT,2,5,2下一讲 : 多边形面的生成第五天目标 : 掌握多边形面和体的生成1.生成多边形面命令 :RPR4, 多边形的边数NSIDES,中心定位点X 坐标 XCENTER,中心定位点Y 坐标 YCENTER,中心定位点距各边极点的距离RADIUS,多边形旋转角度THETA例:RPR4,4,0,0,0.15,30注: 这条命令可经过定义不同的NSIDES生成三边形 , 四边形 ,...,八边形2.生成多边形体命令 :RPR4, 多边形的边数NSIDES,中心定位点X 坐标 XCENTER,中心定位点Y 坐标 YCENTER,中心定位点距各边极点的距离RADIUS,多边形旋转角度THETA,多边形的深度DEPTH例注: 多边形体和面命令独一的不同就在于深度DEPTH的定义到此 , 重点点 , 线 , 面的生成解说已结束, 下一讲 : 体的生成第六天目标 : 掌握体的生成命令1.经过重点点生成体命令 :V, 重点点 P1, 重点点 P2, P3, P4, P5, P6, P7, P8例:V,4,5,6,7,15,24,252.经过面生成体命令 :VA, 面 A1, 面 A2, A3, A4, A5, A6, A7, A8, A9, A10例:VA,3,4,5,8,103.经过长方形角上定位点生成体命令 :BLC4该命令前方在讲生成面的时候已作介绍, 独一的不同在于深度DEPTH的定义 .4.经过长方形中心定位点生成面命令 :BLC55.经过定义长方体开端地点生成体命令 :BLOCK,开始点 X 坐标 X1,结束点 X 坐标 X2, Y1, Y2, Z1, Z2例:BLOCK,2,5,0,2,1,36.生成圆柱体基本命令通生成圆形面, 不同在于DEPTH的定义基本命令 :CYL4基本命令 :CYL5基本命令 :CYLIND7.生成棱柱基本命令通生成多边形, 不同在于DEPTH的定义基本命令 :RPR48.经过球心半径生成球体命令 :SPH4, 球心 X 坐标 XCENTER,球心 Y 坐标 YCENTER,半径 RAD1,半径 RAD2例:SPH4,1,1,2,59.经过直径上开端点坐标生成球体命令 :SPH5, 起点 X 坐标 XEDGE1,起点 Y坐标 YEDGE1,结束点 X 坐标 XEDGE2,结束点 Y 坐标YEDGE2例:SPH5,2,5,7,610.在工作平面起点经过半径和转动角度生成球体命令 :SPHERE,半径 RAD1,半径 RAD2,转动角度THETA1,转动角度THETA2例:SPHERE,2,5,0,6011.生成圆锥体命令 :CONE,底面半径 RBOT,顶面半径 RTOP,底面高 Z1, 顶面高 Z2, 转动角度 THETA1,转动角度THETA2例:CONE,10,20,0,50,0,180下一讲 : 布尔操作第七天目标 : 掌握常用的布尔操作命令1.沿法向延长面生成体命令 :VOFFST,面的编号NAREA,面拉伸的长度DIST, 重点点增量KINC例:VOFFST,1,2,,2.经过坐标的增量延长面生成体命令 :VEXT, 面 1 的编号 NA1,面 2 的编号 NA2,增量 NINC,X 方向的增量 DX,Y 方向的增量 DY,Z 方向的增量 DZ, RX, RY, RZ例:VEXT,1,5,1,1,2,2,3. 面绕轴旋转生成体命令 :VROTAT,面 1 的编号PAX1,定位轴重点点 2 编号NA1,面 2 的编号PAX2,旋转角度NA2,NA3, NA4, NA5, NA6,ARC,生成体的段数 NSEG定位轴重点点 1 编号例:VROTAT,1,2,,,,,4,5,360,44. 沿线延长面生成体命令 :VDRAG,面 1 的编号 NA1,面 2 的编号 NA2, NA3, NA4, NA5, NA6,导引线 2 的编号 NLP2, NLP3, NLP4, NLP5, NLP6例:VDRAG,2,3,,,,,8,导引线 1 的编号NLP1, 5. 线绕轴旋转生成面命令 :AROTAT,线 1 的编号 NL1, NL2, NL3, NL4, NL5, NL6,位轴重点点 2 的编号 PAX2,旋转角度ARC,生成面的段数例:AROTAT,3,4,,,,,6,8,360,4定位轴重点点NSEG1 的编号PAX1,定6.沿线延长线生成面命令 :ADRAG,线 1 的编号 NL1,NL2, NL3, NL4, NL5, NL6, 导引线 1 的编号 NLP1, NLP2, NLP3, NLP4, NLP5, NLP6例:ADRAG,3,,,,,,87.同理能够延长重点点 , 相应的命令以下 :LROTAT, NK1, NK2, NK3, NK4, NK5, NK6, PAX1, PAX2, ARC, NSEGLDRAG, NK1, NK2, NK3, NK4, NK5, NK6, NL1, NL2, NL3, NL4, NL5, NL6各选项的含义相同于上 .8.延长一条线命令 LEXTND,线的编号 NL1, 定位重点点编号 NK1,延长的距离 DIST, 原有线能否保存控制项KEEP例 LEXTND,5,2,1.5,09.布尔操作 : 加命令 LCOMB,线编号 NL1,线编号 NL2, 能否改正控制项KEEP例 LCOMB,2,5注: 对面和体的相应为:VADD,AADD.选项的含义都近似10.布尔操作 : 粘接和搭接搭接的中心重点字为:OVLAP,随实体的不同略有不同, 如 :对体为 VOVLAP对面为 AOVLAP对线为 LOVLAP粘接的中心重点字为:GLUE, 随实体的不同略有不同, 如 :对体为 VGLUE对面为 AGLUE对线为 LGLUE但其余的选项的含义是近似的, 这里就不再累述.下一讲 :挪动 ,复制 ,映照 , 删除 ...第八天目标 : 掌握体素的挪动, 复制 , 删除 , 映照一. 挪动重点点命令 :KMODIF,重点点编号NPT,挪动后的坐标X, 挪动后的坐标Y, 挪动后的坐标Z例:KMODIF,5,0,0,2二. 挪动复制重点点命令 :KGEN,复制次数选项 ITIME, 开端重点点编号 NP1,结束重点点编号 NP2,增量 NINC,偏移DX,偏移 DY,偏移 DZ,重点点编号增量 KINC, 生成节点单元控制项 NOELEM,原重点点能否被修改选项 IMOVE例:KGEN,2,1,10,1,2,2,2,,,,注:IMOVE 选项说明 , 设置为 0 时, 不改正原重点点 , 即为复制 , 设置为 1 时 , 改正原重点点 , 即为挪动 , 进而经过控制 IMOVE选项实现挪动或复制 .三. 挪动复制线命 LGEN,ITIME,NL1,NL2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上四. 挪动复制面命:AGEN,ITIME,NA1,NA2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上五. 挪动复制体命令 :VGEN,ITIME,NV1,NV2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上六. 改正面的法向方向命令 :ANORM,面的编号 ANUM,单元的法向方向能否改正选项NOEFLIP例:ANORM,2七.体素的删除基本的命令为 :*DELE组合不同的重点字形成不同的命令如:KDELE,LDELE,ADELE,VDELE基本的命令格式为 :*DELE, 开端体素编号 N*1, 结束体素编号 N*2, 增量 NINC,能否删除体素基层的元素选项 KSWP如 LDELE,2,5,1,1八.体素的映照基本的命令为 :*SYMM组合不同的重点字形成不同的命令如:KSYMM,LSYMM,ARSYM,VSYMM基本的命令格式为 :*SYMM,映照轴选项 NCOMP,开端体素编号 N*1, 结束体素编号 N*2, 增量NINC,重点点编号增量 KINC,NOELEM, IMOVE如:VSYMM,X,1,10,1,,,,。

一、定义材料号及特性mp,lab，mat，co，c1，…….c4lab：待定义的特性项目(ex，alpx,reft,prxy,nuxy,gxy，mu，dens）ex: 弹性模量nuxy：小泊松比alpx: 热膨胀系数reft：参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu：摩擦系数dens：质量密度mat: 材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1—c4：材料的特性—温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料:首先要定义EX和泊松比：MP,EX，MAT，……MP,NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2,ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX,1，1E8MP，NUXY，1，0。

3TB，DP,1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：＊afun，deg 三、单元生死载荷步!第一个载荷步TIME，。

. !设定时间值(静力分析选项）NLGEOM,ON !打开大位移效果NROPT，FULL !设定牛顿－拉夫森选项ESTIF,。

.。

!设定非缺省缩减因子（可选)ESEL,。

!选择在本载荷步中将不激活的单元EKILL，... ！不激活选择的单元ESEL，S,LIVE ！选择所有活动单元NSLE，S ！选择所有活动结点NSEL，INVE ！选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL，0 ！约束所有不活动的结点自由度（可选)NSEL，ALL ！选择所有结点ESEL,ALL !选择所有单元D，.。

. !施加合适的约束F，。

. ！施加合适的活动结点自由度载荷SF,。

. !施加合适的单元载荷BF，。

一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg三、单元生死载荷步!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。

ANSYS最常用命令流+中文注释VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes，用于2个solid相减操作，最终目的是要nv1-nv2=?通过后面的参数设置，可以得到很多种情况：sepo项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo的时候，表示相减后，2个体有各自的独立边界。

keep1与keep2是询问相减后，保留哪个体？当第一个为keep时，保留nv1,都缺省的时候，操作结果最终只有一个体，比如：vsbv,1,2,sepo,,keep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。

如vsbv,1,2,,keep,,则为1-2后，剩下体1和体1-2，且2个体在边界处公用。

同理，将v换成a 及l是对面和线进行减操作！mp,lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens） ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）co: 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数定义DP材料：首先要定义EX和泊松比：MP，EX，MA T，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MA T进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,degVSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用Item, Comp 是选取的原则以及下面的子项如volu 就是根据实体编号选择，loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！其余还有材料类型、实常数等MIN, VMAX, VINC，这个就不必说了吧！,例：vsel,s,volu,,14vsel,a,volu,,17,23,2上面的命令选中了实体编号为14，17，19，21，23的五个实体VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体nv1:初始体号nv2:最终的体号ninc:体号之间的间隔kswp=0:只删除体kswp=1:删除体及组成关键点,线面如果nv1=all,则nv2,ninc不起作用其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令，输入后直接回车，就可以显示刚刚选择了的体、面或节点，很实用的哦！Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备Type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0” 使用正负号“1”仅用绝对值下面是单元生死第一个载荷步中命令输入示例：!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SA VESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D, F,SF和BF命令得到更详细的解释。

命令流详解1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSA V，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

八天学会Ansys命令流为方便大家的交流和学习,特推出"跟我学命令流"课程本课程分为三部分:前处理,加载求解,后处理每部分的学习时间:10天,共计30天每天学习大约10个命令希望本课程对大家能有所帮助第一天目标:熟悉ANSYS基本关键字的含义k --> Keypoints 关键点l --> Lines 线a --> Area 面v --> Volumes 体e --> Elements 单元n --> Nodes 节点cm --> component 组元et --> element type 单元类型mp --> material property 材料属性r --> real constant 实常数d --> DOF constraint 约束f --> Force Load 集中力sf --> Surface load on nodes 表面载荷bf --> Body Force on Nodes 体载荷ic --> Initial Conditions 初始条件第二天目标:了解命令流的整体结构,掌握每个模块的标识!文件说明段/BATCH/TITILE,test analysis !定义工作标题/FILENAME,test !定义工作文件名/PREP7 !进入前处理模块标识!定义单元,材料属性,实常数段ET,1,SHELL63 !指定单元类型ET,2,SOLID45 !指定体单元MP,EX,1,2E8 !指定弹性模量MP,PRXY,1,0.3 !输入泊松比MP,DENS,1,7.8E3 !输入材料密度R,1,0.001 !指定壳单元实常数-厚度......!建立模型K,1,0,0,, !定义关键点K,2,50,0,,K,3,50,10,,K,4,10,10,,K,5,10,50,,K,6,0,50,,A,1,2,3,4,5,6, !由关键点生成面......!划分网格ESIZE,1,0,AMESH,1......FINISH !前处理结束标识/SOLU !进入求解模块标识!施加约束和载荷DL,5,,ALLSFL,3,PRES,1000SFL,2,PRES,1000......SOLVE !求解标识FINISH !求解模块结束标识/POST1 !进入通用后处理器标识....../POST26 !进入时间历程后处理器……/EXIT,SAVE !退出并存盘以下是日志文件中常出现的一些命令的标识说明,希望能给大家在整理LOG文件时有所帮助/ANGLE !指定绕轴旋转视图/DIST !说明对视图进行缩放/DEVICE !设置图例的显示,如:风格,字体等/REPLOT !重新显示当前图例/RESET !恢复缺省的图形设置/VIEW !设置观察方向/ZOOM !对图形显示窗口的某一区域进行缩放第三天生成关键点和线部分1.生成关键点K,关键点编号,X坐标,Y坐标,Z坐标例:K,1,0,0,02.在激活坐标系生成直线LSTR,关键点P1,关键点P2例LSTR,1,23.在两个关键点之间连线L,关键点P1,关键点P2例L,1,2注:此命令会随当前的激活坐标系不同而生成直线或弧线4.由三个关键点生成弧线LARC,关键点P1,关键点P2,关键点PC,半径RAD例LARC,1,3,2,0.05注:关键点PC是用来控制弧线的凹向5.通过圆心半径生成圆弧CIRCLE,关键点圆心,半径RAD,,,,圆弧段数NSEG例:CIRCLE,1,0.05,,,,46.通过关键点生成样条线BSPLIN,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6 例:BSPLIN,1,2,3,4,5,67.生成倒角线LFILLT,线NL1,线NL2,倒角半径RAD例LFILLT,1,2,0.0058.通过关键点生成面A,关键点P1,关键点P2,关键点P3,关键点P4,关键点P5,关键点P6,P7,P8...例:A,1,2,3,49.通过线生成面AL,线L1,线L2,线L3,线L4,线L5,线L6,线L7,线L8,线L9,线L10例:AL,5,6,7,810.通过线的滑移生成面ASKIN,线NL1,线NL2,线NL3,线NL4,线NL5,线NL6,线NL7,线NL8,线NL9例:ASKIN,1,4,5,6,7,8注:线1为滑移的导向线第四天目标:掌握常用的实体-面的生成生成矩形面1.通过矩形角上定位点生成面BLC4,定位点X方向坐标XCORNER,定位点Y方向坐标YCORNER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH例:BLC4,0,0,5,3,02.通过矩形中心定位点生成面BLC5,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,矩形宽度WIDTH,矩形高度HEIGHT,矩形深度DEPTH注:与上条命令的不同就在于矩形的定位点不一样例:BLC5,2.5,1.5,5,3,03.通过在工作平面定义矩形X.Y坐标生成面RECTNG,矩形左边界X坐标X1,矩形右边界X坐标X2,矩形下边界Y坐标Y1,矩形上边界Y坐标Y2例:RECTNG,0,5,0,3生成圆面4.通过中心定位点生成实心圆面CYL4,定位点X方向坐标XCENTER,定位点Y方向坐标YCENTER,圆面的内半径RAD1,内圆面旋转角度THETA1,圆面的外半径RAD2,外圆面旋转角度THETA2,圆面的深度DEPTH注:如要实心的圆面则不用RAD2,THETA2,DEPTH例:CYL4,0,0,5,3605.生成扇形圆面命令介绍如上例1实心扇形:CYL4,0,0,5,60例2扇形圆环:CYL4,0,0,5,60,10,60例3整的圆环:CYL4,0,0,5,360,10,360注:同时可通过定义圆面的深度以生成柱体6.通过在工作平面定义起始点生成圆面CYL5,开始点X坐标XEDGE1,开始点Y坐标YEDGE1,结束点X坐标XEDGE2,结束点Y坐标YEDGE2,圆面深度DEPTH例:CYL5,0,0,2,2,7.通过在工作平面定义内外半径和起始角度来生成圆面PCIRC,内半径RAD1,外半径RAD2,起始角度THETA1,结束角度THETA2例LCIRC,2,5,30,1808.生成面与面的倒角AFILLT,面1的编号NA1,面2的编号NA2,倒角半径RAD例:AFILLT,2,5,2下一讲:多边形面的生成第五天目标:掌握多边形面和体的生成1.生成多边形面命令:RPR4,多边形的边数NSIDES,中心定位点X坐标XCENTER,中心定位点Y坐标YCENTER,中心定位点距各边顶点的距离RADIUS,多边形旋转角度THETA例:RPR4,4,0,0,0.15,30注:这条命令可通过定义不同的NSIDES生成三边形,四边形,...,八边形2.生成多边形体命令:RPR4,多边形的边数NSIDES,中心定位点X坐标XCENTER,中心定位点Y坐标YCENTER,中心定位点距各边顶点的距离RADIUS,多边形旋转角度THETA,多边形的深度DEPTH例:RPR4,4,0,0,0.15,30,0.1注:多边形体和面命令唯一的不同就在于深度DEPTH的定义到此,关键点,线,面的生成讲解已结束,下一讲:体的生成第六天目标:掌握体的生成命令1.通过关键点生成体命令:V,关键点P1,关键点P2, P3, P4, P5, P6, P7, P8例:V,4,5,6,7,15,24,252.通过面生成体命令:VA,面A1,面A2, A3, A4, A5, A6, A7, A8, A9, A10例:VA,3,4,5,8,103.通过长方形角上定位点生成体命令:BLC4该命令前面在讲生成面的时候已作介绍,唯一的不同在于深度DEPTH的定义.4.通过长方形中心定位点生成面命令:BLC55.通过定义长方体起始位置生成体命令:BLOCK,开始点X坐标X1,结束点X坐标X2, Y1, Y2, Z1, Z2例:BLOCK,2,5,0,2,1,36.生成圆柱体基本命令通生成圆形面,不同在于DEPTH的定义基本命令:CYL4基本命令:CYL5基本命令:CYLIND7.生成棱柱基本命令通生成多边形,不同在于DEPTH的定义基本命令:RPR48.通过球心半径生成球体命令:SPH4,球心X坐标XCENTER,球心Y坐标YCENTER,半径RAD1,半径RAD2例:SPH4,1,1,2,59.通过直径上起始点坐标生成球体命令:SPH5,起点X坐标XEDGE1,起点Y坐标YEDGE1,结束点X坐标XEDGE2,结束点Y坐标YEDGE2例:SPH5,2,5,7,610.在工作平面起点通过半径和转动角度生成球体命令:SPHERE,半径RAD1,半径RAD2,转动角度THETA1,转动角度THETA2例:SPHERE,2,5,0,6011.生成圆锥体命令:CONE,底面半径RBOT,顶面半径RTOP,底面高Z1,顶面高Z2,转动角度THETA1,转动角度THETA2例:CONE,10,20,0,50,0,180下一讲:布尔操作第七天目标:掌握常用的布尔操作命令1.沿法向延伸面生成体命令:VOFFST,面的编号NAREA,面拉伸的长度DIST,关键点增量KINC例:VOFFST,1,2,,2.通过坐标的增量延伸面生成体命令:VEXT,面1的编号NA1,面2的编号NA2,增量NINC,X方向的增量DX,Y方向的增量DY,Z 方向的增量DZ, RX, RY, RZ例:VEXT,1,5,1,1,2,2,3.面绕轴旋转生成体命令:VROTAT,面1的编号NA1,面2的编号NA2,NA3, NA4, NA5, NA6,定位轴关键点1编号PAX1,定位轴关键点2编号PAX2,旋转角度ARC,生成体的段数NSEG例:VROTAT,1,2,,,,,4,5,360,44.沿线延伸面生成体命令:VDRAG,面1的编号NA1,面2的编号NA2, NA3, NA4, NA5, NA6,导引线1的编号NLP1,导引线2的编号NLP2, NLP3, NLP4, NLP5, NLP6例:VDRAG,2,3,,,,,8,5.线绕轴旋转生成面命令:AROTAT,线1的编号NL1, NL2, NL3, NL4, NL5, NL6,定位轴关键点1的编号PAX1,定位轴关键点2的编号PAX2,旋转角度ARC,生成面的段数NSEG例:AROTAT,3,4,,,,,6,8,360,46.沿线延伸线生成面命令:ADRAG,线1的编号NL1,NL2, NL3, NL4, NL5, NL6,导引线1的编号NLP1, NLP2, NLP3, NLP4, NLP5, NLP6例:ADRAG,3,,,,,,87.同理可以延伸关键点,相应的命令如下:LROTAT, NK1, NK2, NK3, NK4, NK5, NK6, PAX1, PAX2, ARC, NSEGLDRAG, NK1, NK2, NK3, NK4, NK5, NK6, NL1, NL2, NL3, NL4, NL5, NL6各选项的含义雷同于上.8.延伸一条线命令LEXTND,线的编号NL1,定位关键点编号NK1,延伸的距离DIST,原有线是否保留控制项KEEP例LEXTND,5,2,1.5,09.布尔操作:加命令LCOMB,线编号NL1,线编号NL2,是否修改控制项KEEP例LCOMB,2,5注:对面和体的相应为:VADD,AADD.选项的含义都类似10.布尔操作:粘接和搭接搭接的核心关键字为:OVLAP,随实体的不同略有不同,如:对体为VOVLAP对面为AOVLAP对线为LOVLAP粘接的核心关键字为:GLUE,随实体的不同略有不同,如:对体为VGLUE对面为AGLUE对线为LGLUE但其他的选项的含义是类似的,这里就不再累述.下一讲:移动,复制,映射,删除...第八天目标:掌握体素的移动,复制,删除,映射一.移动关键点命令:KMODIF,关键点编号NPT,移动后的坐标X,移动后的坐标Y,移动后的坐标Z例:KMODIF,5,0,0,2二.移动复制关键点命令:KGEN,复制次数选项ITIME,起始关键点编号NP1,结束关键点编号NP2,增量NINC,偏移DX,偏移DY,偏移DZ,关键点编号增量KINC,生成节点单元控制项NOELEM,原关键点是否被修改选项IMOVE例:KGEN,2,1,10,1,2,2,2,,,,注:IMOVE选项说明,设置为0时,不修改原关键点,即为复制,设置为1时,修改原关键点,即为移动,从而通过控制IMOVE选项实现移动或复制.三.移动复制线命LGEN,ITIME,NL1,NL2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上四.移动复制面命:AGEN,ITIME,NA1,NA2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上五.移动复制体命令:VGEN,ITIME,NV1,NV2,NINC,DX,DY,DZ,KINC,NOELEM,IMOVE各选项的含义同上六.修改面的法向方向命令:ANORM,面的编号ANUM,单元的法向方向是否修改选项NOEFLIP例:ANORM,2七.体素的删除基本的命令为:*DELE组合不同的关键字形成不同的命令如:KDELE,LDELE,ADELE,VDELE基本的命令格式为:*DELE,起始体素编号N*1,结束体素编号N*2,增量NINC,是否删除体素下层的元素选项KSWP如LDELE,2,5,1,1八.体素的映射基本的命令为:*SYMM组合不同的关键字形成不同的命令如:KSYMM,LSYMM,ARSYM,VSYMM基本的命令格式为:*SYMM,映射轴选项NCOMP,起始体素编号N*1,结束体素编号N*2,增量NINC,关键点编号增量KINC,NOELEM, IMOVE如:VSYMM,X,1,10,1,,,,。

《史上最全的ANSYS命令流查询与解释》【1】*************************************************************************************对ansys主要命令的解释1，/PREP7 ! 加载前处理模块2，/CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4，F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6，FINISH ! 退出模块命令7，/POST1 ! 加载后处理模块8，PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析(STA TIC或者0)OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。
