色环电阻的识别与检测步骤
嘿，大家好！今天咱们来聊聊电阻上那些五彩缤纷的色环，别小看这些小东西，里面可有大乾坤！不管你是刚接触电子的菜鸟，还是老手，都会发现色环电阻其实挺有趣的。今天咱们就一步一步地来捋一捋怎么识别和检测这些色环电阻，保证让你听了之后能拍着大腿说：“原来如此！”
1. 色环电阻的基本认识
1.1 什么是色环电阻？
首先，咱们得搞清楚，什么是色环电阻。说白了，色环电阻就是那种上面有彩色条纹的电阻器。这些条纹不是为了好看，嘿，关键是它们能告诉我们这个电阻器的阻值有多大，甚至还能说明它的精度呢！是不是觉得有点神奇？每一个颜色都对应着特定的数字，这样一来，咱们就能快速计算出电阻的值。
1.2 色环的颜色与数字
说到这里，大家可能会想，怎么记住那么多颜色呢？其实，咱们可以用一个简单的记忆口诀来帮助记忆，比如“黑棕红橙黄绿蓝紫灰白”，这个顺口溜能让你轻松记住前十种颜色对应的数字。黑色是0，棕色是1，红色是2，依此类推。记得多练习，熟能生巧嘛！
2. 识别色环电阻的步骤
2.1 观察色环
好啦，接下来咱们就正式开始识别电阻了。首先，你得拿起电阻，仔细观察那些色环。一般来说，电阻上会有四个或五个色环。前面两个环是用来表示数字的，第三个环
表示乘以多少，而最后一个环（如果有的话）则是表示精度的。听起来是不是有点复杂？别急，慢慢来！
2.2 识别顺序
接着，咱们要按顺序识别色环。首先从左到右，找到前两个色环。假如你看到的是棕色和红色，那它们分别代表1和2，结合起来就是12。然后看第三个色环，如果是黄色，那就得乘以10的4次方，得出的结果就是120000欧姆，也就是12kΩ。最后，如果有第四个环，看看它的颜色，像金色代表±5%的误差，那就大致明白这个电阻的特性了。
3. 检测色环电阻的步骤
3.1 准备工具
说完识别，咱们再来说说怎么检测电阻值。首先，检测电阻可少不了一个万用表。万用表是电工小伙伴们的好伙伴，能测电压、测电流，当然也能测电阻！找个万用表，把它调到电阻档，准备就绪！

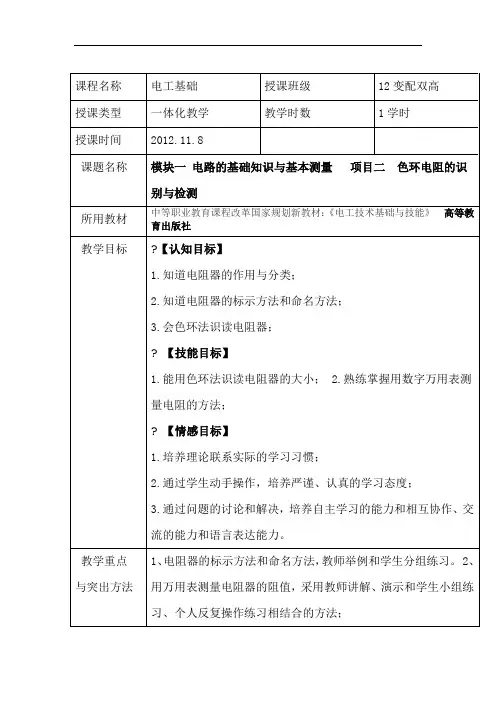

课程名称 电工基础 授课班级 12变配双高
授课类型 一体化教学 教学时数 1学时
授课时间 2012.11.8
课题名称 模块一 电路的基础知识与基本测量 项目二 色环电阻的识别与检测
所用教材 中等职业教育课程改革国家规划新教材：《电工技术基础与技能》 高等教育出版社
教学目标 ?【认知目标】
1.知道电阻器的作用与分类；
2.知道电阻器的标示方法和命名方法；
3.会色环法识读电阻器；
? 【技能目标】
1.能用色环法识读电阻器的大小； 2.熟练掌握用数字万用表测量电阻的方法；
? 【情感目标】
1.培养理论联系实际的学习习惯；
2.通过学生动手操作，培养严谨、认真的学习态度；
3.通过问题的讨论和解决，培养自主学习的能力和相互协作、交流的能力和语言表达能力。
教学重点
与突出方法 1、电阻器的标示方法和命名方法，教师举例和学生分组练习。 2、用万用表测量电阻器的阻值，采用教师讲解、演示和学生小组练习、个人反复操作练习相结合的方法；
教学难点
与突破方法 1、用色环法识读电阻器的大小，教师用例题使学生深化、总结出记忆窍门便于学生强化记忆、用实物直接判断巩固。 2、用万用表测量电阻器的阻值，教师演示和学生实际练习相结合；
教学方法 根据学生的接受知识和技能的能力和这部分教学内容的特点，选小组讨论法和技能训直观讲解法、演示教学法、择任务驱动法、．
易于实现教学目标。练法等相结合的方法，突破难点，突出重点，
学情分析 由于我校本节内容是在学习了电路的基本组成之后进行教学的。在学习过程中难免会出现学习自动性不强，学生学习能力较弱、注意语速及学注意理论部分要简洁明了，困难，在讲授新课时，在掌握情况良好的情况下可以尝试分要多注意引导。生的反应，提高学积极地参与活动讨论，组讨论的学习方法，让学生主动、感受获取知培养学生创新意识，生的学习兴趣及自主思维能力、课程奠本课程的主要任务是为后续《电子技能实训》识的喜悦。

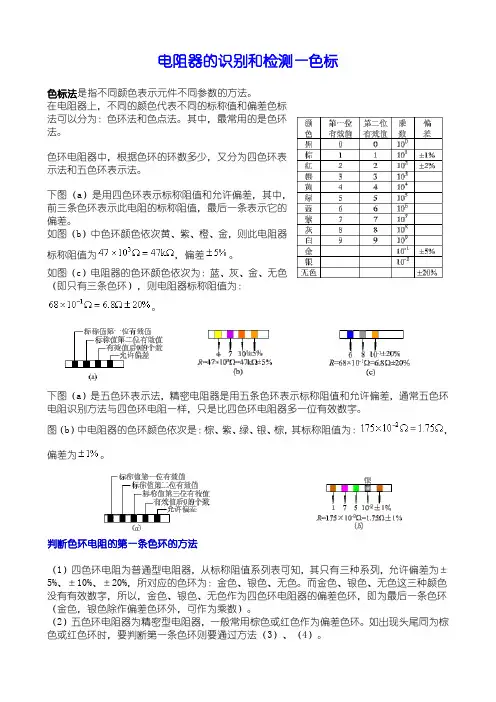

电阻器的识别和检测—色标
色标法是指不同颜色表示元件不同参数的方法。
在电阻器上，不同的颜色代表不同的标称值和偏差色标法可以分为：色环法和色点法。其中，最常用的是色环法。
色环电阻器中，根据色环的环数多少，又分为四色环表示法和五色环表示法。
下图（a）是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。
如图（b）中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为，偏差。
如图（c）电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。
下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。
图（b）中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。
判断色环电阻的第一条色环的方法
（1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。而金色、银色、无色这三种颜色没有有效数字，所以，金色、银色、无色作为四色环电阻器的偏差色环，即为最后一条色环（金色，银色除作偏差色环外，可作为乘数）。
（2）五色环电阻器为精密型电阻器，一般常用棕色或红色作为偏差色环。如出现头尾同为棕色或红色环时，要判断第一条色环则要通过方法（3）、（4）。 2 （3）第一条色环比较靠近电阻器一端引脚。
（4）表示电阻器标称阻值的那四条环之间的间隔距离一般为等距离，而表示偏差的色环（即最后一条色环）一般与第四条色环的间隔比较大，以此判断哪一条为最后一条色环。如图所示。
在识别色环电阻器时，要注意以下几点：
1.色环表中的标称阻值单位为。
2.当允许偏差为±20%时，表示允许偏差的这条色环为电阻器本色，此时，四条色环的电阻器便只有三条了，一定要注意这一点。

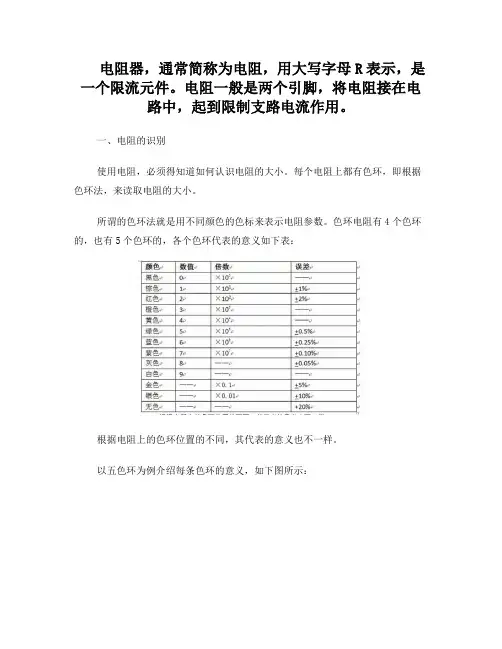

电阻器，通常简称为电阻，用大写字母R表示，是一个限流元件。电阻一般是两个引脚，将电阻接在电路中，起到限制支路电流作用。
一、电阻的识别
使用电阻，必须得知道如何认识电阻的大小。每个电阻上都有色环，即根据色环法，来读取电阻的大小。
所谓的色环法就是用不同颜色的色标来表示电阻参数。色环电阻有4个色环的，也有5个色环的，各个色环代表的意义如下表：
根据电阻上的色环位置的不同，其代表的意义也不一样。
以五色环为例介绍每条色环的意义，如下图所示：
在设计电路中使用的是常见的5色环电阻，颜色分别是棕、黑、黑、棕、棕。第1、2、3条代表数值，分别代表的数值是1、0、0；第4条表示倍数，棕色为1倍；第5条代表误差，棕色表示误差范围为+1%。
如下图所示：
根据色环表可得上图电阻值：
100 ×101=1000? 误差范围为正负10 ?
读取色环电阻的参数，首先要判断读数的方向。一般来说，表示误差的色环离开其他几个色环较远并且较宽一些。判断好方向后，就可以从左向右读数。
二、电阻的分类
1、碳膜电阻（RT）
碳氢化合物在高温和真空中分解，使碳紧密附在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜的厚度和长度可以得到不同的阻值。
碳膜电阻器的阻值范围为1Ω~10MΩ。额定功率有0.125W、0.25W、0.5W、1W、2W、5W、10W等。
其特点具有极好的长期稳定性，电压的改变对阻值的影响极小，且具有负温度系数。价格低，制作容易，生产成本低，价格便宜，但体积较大。相对于我们学生来说，碳膜电阻具有的价格低，是最实用的电阻。也是使用范围最广的电阻，基本上每块电路板都有。
此外还有金属膜电阻（RJ）,金属氧化膜电阻（RY）,线绕电阻（RX）,有实心电阻{（RS）,熔断电阻（RF）,水泥电阻（RX）,零欧姆电阻等。因为我们使用的是碳膜电阻，再此就不一一介绍了，有兴趣的同学可以自己去网上搜索相关资料。
三、电阻的检测
在我们平时的使用中，我们不仅要学会电阻的识别，还要学会用专业仪器仪表来检测电阻的好坏。当然在不确定电阻大小的情况下我们也可以用仪器仪表来测量电阻的大小。下面就来介绍用万用表来检测电阻的好坏与大小。
