mapgis钻孔柱状图自动成图方法一、原理Mapgis中的点、线可以通过明码转换的方式生成，明码文件中只要表明钻孔柱状图中需要的点和线在图中的位置和格式，就可以利用mapgis中文件转换功能转换成钻孔柱状图的点和线，从而达到自动生成钻孔柱状图的目的。

二、所使用的软件excel，mapgis，vf6.0，6.prg和66.prg三、使用说明1、准备工作成钻孔柱状图首先需要岩芯鉴定本和测井，在此定名两个文件分别命名为：岩性统计.xls和测井柱状.xls（1）岩性柱状.xls文件格式，注：A列代表层号；B列代表岩层名称；C列代表岩层底深；D 列代表岩层厚度；E列代表取芯长度；F列代表取芯率；G列代表岩层倾角；H列代表岩性描述。

注意在岩性描述里不能出现英文半角字符。

（2）测井柱状.xls文件格式注：A列代表岩层名称；B列代表岩层底深；C列代表岩层厚度。

做好上面两个文件后保存在F:\vp柱状\文件夹里。

2、生成柱状图点和线文件的明码格式在VF6.0中运行6.prg程序，从而产生点、线文件的明码格式文件。

运行中需要输入变比例深度，此深度最好填终孔深度。

运行结束后会依次显示两个文件，分别为注释.txt和柱状.txt。

（1）注释.txt文件此文件为柱状图中点文件的明码文件，格式如下：a,b,c,d,e,f,g,h,i,j,k,l,m,n,o,p217.50,-55.60,1,0,"1",3,3.00,0,0,0,0,0,0,1,2,053.39,-54.30,2,0,"",4,3.50,0,0,0,0,0,0,1,2,0130.24,-54.30,3,0,"砂质粘土",4,3.50,0,0,0,0,0,0,1,2,0183.20,-54.30,4,0,"5.30",4,3.50,0,0,0,0,0,0,1,2,0195.85,-54.30,5,0,"5.30",4,3.50,0,0,0,0,0,0,1,2,0211.00,-54.30,6,0,"1",4,3.50,0,0,0,0,0,0,1,2,0217.50,-58.90,7,0,"2",3,3.00,0,0,0,0,0,0,1,2,053.39,-63.60,8,0,"",4,3.50,0,0,0,0,0,0,1,2,0130.24,-63.60,9,0,"粉砂",4,3.50,7,0,0,0,0,0,1,2,0……………………259.87,-1699.96,1768,0,"827.58",3,3.00,0,0,0,0,0,0,1,2,0275.20,-1699.96,1769,0,"29.50",3,3.00,0,0,0,0,0,0,1,2,0259.87,-1802.56,1770,0,"878.88",3,3.00,0,0,0,0,0,0,1,2,0275.20,-1802.56,1771,0,"51.30",3,3.00,0,0,0,0,0,0,1,2,0（2）柱状.txt文件此文件为柱状图中线文件的明码文件，格式如下：a,b,c,d,e,f,g,h,i1.0000000000,0.0000000000,1,.20,10,10,0,11,02.0000000000,0.0000000000,0,.00,0.0,.00,0,0,051.0842080000,-57.3000000000,0,.00,0.0,.00,0,0,0216.2868050000,-57.3000000000,0,.00,0.0,.00,0,0,01.0000000000,165.2025970000,0,.00,0.0,.00,0,0,01.0000000000,0.0000000000,1,.20,10,10,0,11,02.0000000000,0.0000000000,0,.00,0.0,.00,0,0,0220.8998000000,-55.6000000000,0,.00,0.0,.00,0,0,0234.6485000000,-55.6000000000,0,.00,0.0,.00,0,0,02.0000000000,13.7487000000,0,.00,0.0,.00,0,0,0121.0000000000,0.0000000000,1,.10,20,15,0,0,02.0000000000,0.0000000000,0,.00,0.0,.00,0,0,0220.9000000000,-46.7666666667,0,.00,0.0,.00,0,0,0234.6500000000,-46.7666666667,0,.00,0.0,.00,0,0,03.0000000000,13.7500000000,0,.00,0.0,.00,0,0,0……………………1691.0000000000,13.7500000000,0,.00,0.0,.00,0,0,029.0000000000,2.0000000000,1,.20,2.0,2.0,0,11,02.0000000000,0.0000000000,0,.00,0.0,.00,0,0,0236.4900000000,-1822.7600000000,0,.00,0.0,.00,0,0,0284.8100000000,-1822.7600000000,0,.00,0.0,.00,0,0,01692.0000000000,48.3200000000,0,.00,0.0,.00,0,0,029.0000000000,2.0000000000,1,.20,2.0,2.0,0,11,02.0000000000,0.0000000000,0,.00,0.0,.00,0,0,0236.4900000000,-1802.7600000000,0,.00,0.0,.00,0,0,0284.8100000000,-1802.7600000000,0,.00,0.0,.00,0,0,01693.0000000000,48.3200000000,0,.00,0.0,.00,0,0,0上面产生的两个文件需要处理下才能作为明码文件，处理方式和结果如下：（1）注释.txt文件的处理此文件处理方式为把第一行的“a,b,c,d,e,f,g,h,i,j,k,l,m,n,o,p”删掉，然后加上：WMAP90221771此处“WMAP9022”代表为点文件明码格式的开头，“1771”代表了点的数目，这个数字为文件最后一行，第3个数字。

处理结果如下：WMAP90221771217.50,-55.60,1,0,"1",3,3.00,0,0,0,0,0,0,1,2,053.39,-54.30,2,0,"",4,3.50,0,0,0,0,0,0,1,2,0130.24,-54.30,3,0,"砂质粘土",4,3.50,0,0,0,0,0,0,1,2,0183.20,-54.30,4,0,"5.30",4,3.50,0,0,0,0,0,0,1,2,0195.85,-54.30,5,0,"5.30",4,3.50,0,0,0,0,0,0,1,2,0211.00,-54.30,6,0,"1",4,3.50,0,0,0,0,0,0,1,2,0217.50,-58.90,7,0,"2",3,3.00,0,0,0,0,0,0,1,2,053.39,-63.60,8,0,"",4,3.50,0,0,0,0,0,0,1,2,0130.24,-63.60,9,0,"粉砂",4,3.50,7,0,0,0,0,0,1,2,0……………………259.87,-1699.96,1768,0,"827.58",3,3.00,0,0,0,0,0,0,1,2,0275.20,-1699.96,1769,0,"29.50",3,3.00,0,0,0,0,0,0,1,2,0259.87,-1802.56,1770,0,"878.88",3,3.00,0,0,0,0,0,0,1,2,0275.20,-1802.56,1771,0,"51.30",3,3.00,0,0,0,0,0,0,1,2,0（2）柱状.txt文件的处理此文件的处理稍微复杂：首先把“,0.0000000000,0,.00,0.0,.00,0,0,0”全部替换为“”，即空，然后再把“,0,.00,0.0,.00,0,0,0”全部替换为“”，也是空，替换完之后，最后替换头，把头“a,b,c,d,e,f,g,h,i”替换为：WMAP90211693这里“WMAP9021”开头代表线文件明码格式的开头，“1693”代表线数，在文件最后一行第一个数字。

改完之后可以很明显的看到线文件的格式，改后如下：WMAP902116931.0000000000,0.0000000000,1,.20,10,10,0,11,02.000000000051.0842080000,-57.3000000000216.2868050000,-57.30000000001.0000000000,165.20259700001.0000000000,0.0000000000,1,.20,10,10,0,11,02.0000000000220.8998000000,-55.6000000000234.6485000000,-55.60000000002.0000000000,13.7487000000121.0000000000,0.0000000000,1,.10,20,15,0,0,02.0000000000220.9000000000,-46.7666666667234.6500000000,-46.76666666673.0000000000,13.7500000000…………1691.0000000000,13.750000000029.0000000000,2.0000000000,1,.20,2.0,2.0,0,11,02.0000000000236.4900000000,-1822.7600000000284.8100000000,-1822.76000000001692.0000000000,48.320000000029.0000000000,2.0000000000,1,.20,2.0,2.0,0,11,02.0000000000236.4900000000,-1802.7600000000284.8100000000,-1802.76000000001693.0000000000,48.3200000000到此为止柱状图所需的点、线明码格式文件已经做好了。

合集下载

一种基于MapGIS二次开发的钻孔柱状图自动绘制方法_郑贵洲

一种基于MapGIS二次开发的钻孔柱状图自动绘制方法_郑贵洲


图 ２ 钻 孔 柱 状 图 绘 制 流 程 Ｆｉｇ．２ Ｆｌｏｗ ｃｈａｒｔ ｏｆ ｂｏｒｅｈｏｌｅ ｈｉｓｔｏｇｒａｍ ｄｒａｗｉｎｇ
图 １ 钻 孔 柱 状 图 要 素 图 元 分 解 Ｆｉｇ．１ Ｄｅｃｏｍｐｏｓｉｔｉｏｎ ｏｆ ｂｏｒｅｈｏｌｅ ｈｉｓｔｏｇｒａｍ ｍａｐ ｅｌｅｍｅｎｔｓ
钻孔柱状图是钻孔信息的一种非常有效的表现 方 式 ，它 将 井 筒 中 获 得 的 信 息 随 深 度 反 映 在 图 件 上 ， 井筒中采集到的 各 种 资 料，如 岩 心 资 料、录 井 资 料、 测井资料、分析化验 资 料 等 都 是 以 柱 状 图 形 式 提 供 给用户的。这些资 料 都 包 含 地 理 信 息，是 一 定 空 间 位置的地质特征的反映。通过柱状图反映地层随深 度变化的情况，了 解 地 层 岩 性、物 性 变 化 趋 势，对 井 资料进行综 合 分 析 与 解 释 。 ［１－２］ 钻 孔 柱 状 图 是 提 取 地质信息和确定后 期 工 作 方 向 的 基 础 资 料，是 岩 土 工程地 质 中 最 基 础 的 图 件，也 是 最 重 要 的 图 件 之 一 ［３］，地 质 成 果 均 离 不 开 钻 孔 柱 状 图 。
（１∶５００００）》ＧＢ９５８－９９ 中 岩 石 花 纹 图 案 的 相 关 标 准 规范统一设计常见 的 地 层 岩 性 类 型，建 立 一 套 完 整
的岩石花纹图案 库。 但 各 省 局，甚 至 各 个 矿 区 都 有
与 国 家 不 同 的 规 则 ，不 是 一 成 不 变 的 ，都 需 要 进 行 修
（中国地质大学信息工程学院，武汉 ４３００７４）
摘 要：钻孔柱状图是地质勘察工作中的一类基础图件，手工绘制方法难以满足实际生产的需要。提出了一种基于 ＭａｐＧＩＳ钻 孔柱状图的绘制方法，分析了钻孔柱状图模板结构，并将图面要素分解为 ＭａｐＧＩＳ点、线、面 ３种图元，详细设计了钻孔柱状图绘 制流程，简要介绍了钻孔数据库与岩性图案系统库的创建方法，通过 ＡＤＯ 访问方式实现了应用程序和数据库的连接，重点阐述了 利用 ＭａｐＧＩＳ的 ＡＰＩ函数实现柱状图表头、岩性柱图道、缓冲线绘制的关键技术。 关 键 词 ：ＭａｐＧＩＳ；二 次 开 发 ；钻 孔 柱 状 图 中 图 分 类 号 ：Ｐ６３４．９ 文 献 标 志 码 ：Ａ 文 章 编 号 ：１０００－７８４９（２０１４）０３－０１９６－０６

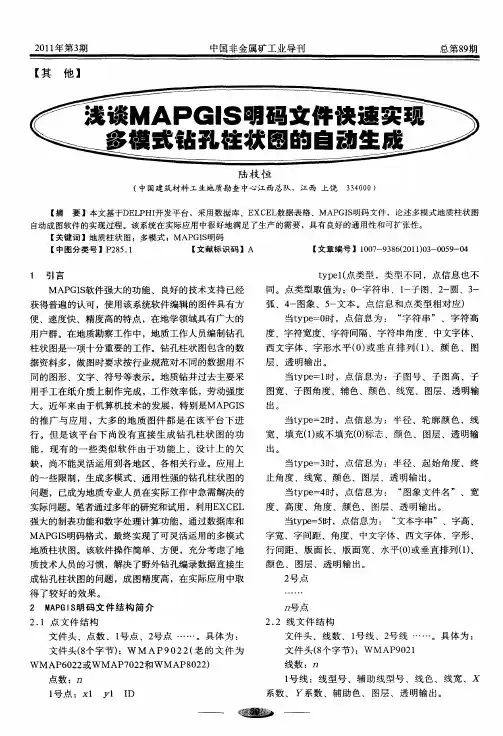

浅谈MAPGIS明码文件快速实现多模式钻孔柱状图的自动生成
