基于section v3系统钻孔柱状图的自动生成方法(20150521)

数字矿产资源调查作钻孔柱状图的歩骤1、新建或打开矿区标准的点线面图双击数字矿产资源调查—出现固体矿产桌面系统—选择工作矿区—选择矿区图—选择矿区—××省—yes—矿区总表—新建—矿区基本信息—一一填写—OK—鼠标选定某矿区—确定－确定—工作台左框出现矿区标准的点线面文件—在工作台左框内右击鼠标—添加项目—把基础图件的点线面文件添加上去—1：1刷新—OK。

2、如何把探矿工程添加到基础图件上去要在基础图件中直接打开探矿工程文件，先要把探矿工程的真实坐标用定位点的办法输进去，然后用“添加项目”的办法添加同种比例尺的基础图件。

3、新建工程属性数据库工程操作与区域采样—室内工程属性数据录入（新建）—钻孔—是否添加到图层“钻孔”中—是。

单击桌面—钻孔基本信息一一填写—质量检查—确定—是否新建勘探线目录—是—是否新建勘探线工程目录—是—确定—刷新—出现ZK××号及点位。

4、修改钻孔基本信息工程操作与区域采样—室内工程属性数据编辑—钻孔—选要修改的钻孔—出现“钻孔基本信息”框—填写修改信息—确定—再在柱状图设计里刷新即可。

5、编辑与浏览工程数据库工程操作与区域采样—工程数据库编辑与浏览—钻孔—鼠标拖动选定钻孔—出现钻孔地质数据录入框。

回次库—添加—出现钻孔circle回次数据录入框—一一填写内容—确定—反复添加、确定。

分层库—添加—出现钻孔slayer分层数据录入框—一一填写内容，并把记事本中的岩性地质描述复制到分层描述框中—确定—反复添加、确定。

注意：在录入钻孔slayer分层数据时，记住把岩石花纹也填进去，其操作步骤：点击“岩石花纹”—出现“钻孔岩石花纹”框—花纹类型—根据实际情况，选“自定义、互层、夹层、混层”任一种—下拉“岩石类型”—选“沉积岩、侵入岩、变质岩…”任一种—下拉“岩石名称”—选“花纹库”里头的某一种—光标点至A行花纹库代码处，删除数字—移动光标至“红锤子”记号处—点击右鼠标—请键入一个整数—确定—A行中的“岩石名称、花纹库代码”就自动上去了—本层—填数字××—单位—选百分比%—确定—确定—确定。

Secion自定义钻孔柱状图Excel版教程（整理）一、下载安装释放表格ZKInfoEdit.xls下载安装section安装版, 安装成功后自动在MapGIS/Program/section文件夹下释放表格ZKInfoEdit.xls。

在Section中新建文件, 执行“地质绘图\钻孔数据编录”, 即可启动新的钻孔数据编录表格ZKInfoEdit.xls。

如遇到Office警告（如下图）, 点击启用内容。

表格启动后界面如下。

二、自定义栏目a、栏目名: 只要是在“最后总结”表中“表头样式”为1, 那么你使用的就是福建省闽西地质大队的表头样式, 不能去改名栏目名称。

这种只能配合【打印选择】列、调整【绘制顺序】列来达到目的。

我们的目的是自定义, 所以这里好不犹豫就应设为0, 这时【自定义】列需要改为1了。

否则你的栏目名不是内置的名称, 【打印选择】列即使是1, 程序不会理会你的, 它无法识别哈。

b、栏宽: 就是数据列的宽度, 至于到底宽度数据要多少, 直接在标准柱状图上量取。

c、打印选择: 如果保留使用闽西地质大队的栏目名, 且是需要的栏目, 这个就需要设置为1, 否则不用理会这一列对应的单元格的设置。

应当设置【自定义】列为1。

d、自定义: 栏目名与默认提供的不相同时, 这列的单元格则改为1, 否则为0。

e、位置: 指对应栏目调用数据的单元格位置。

默认的时候, 只要把表明填入即可获取数据, 所以当你改为自定义时, 数据就需要设置告诉程序从哪个位置调用数据了。

格式为（10位数）: 表序2+列序2+区间列序4+对齐码2, 详细说明在下面讲解。

f、坐标：输入也没有用的, 为自动计算, 无需输入。

g、字体-排列方式：这些不在叙述, 需要的自行修改。

下面分讲各个要素。

（1）栏目名参照标准柱状图改为你需要的名字, 这里用演示表头（见下图）所示修改。

（2）数据调用设置示例A3单元格一行: 虽然这里默认就有, 但第一个这里使用自定义, 目的是开试调用数据位置。

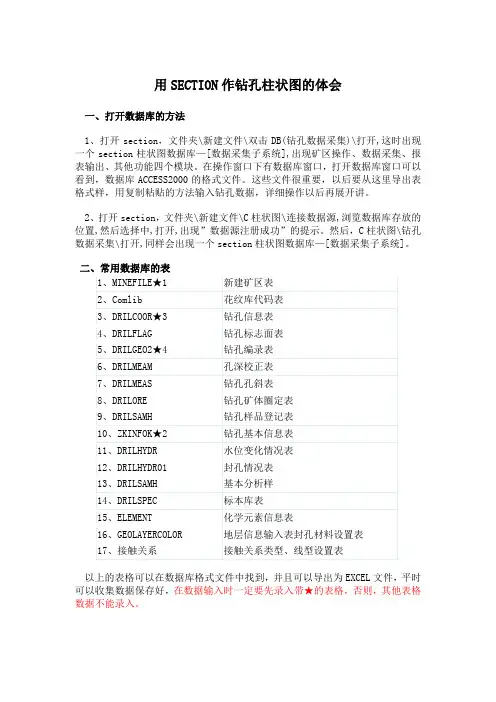

用SECTION作钻孔柱状图的体会一、打开数据库的方法1、打开section，文件夹\新建文件\双击DB(钻孔数据采集)\打开,这时出现一个section柱状图数据库—[数据采集子系统],出现矿区操作、数据采集、报表输出、其他功能四个模块。

在操作窗口下有数据库窗口，打开数据库窗口可以看到，数据库ACCESS2000的格式文件。

这些文件很重要，以后要从这里导出表格式样，用复制粘贴的方法输入钻孔数据，详细操作以后再展开讲。

2、打开section，文件夹\新建文件\C柱状图\连接数据源,浏览数据库存放的位置,然后选择中,打开,出现”数据源注册成功”的提示。

然后，C柱状图\钻孔数据采集\打开,同样会出现一个section柱状图数据库—[数据采集子系统]。

以上的表格可以在数据库格式文件中找到，并且可以导出为EXCEL文件，平时可以收集数据保存好，在数据输入时一定要先录入带★的表格，否则，其他表格数据不能录入。

三、数据库表格的导出C柱状图\钻孔数据采集\打开,同样会出现一个section柱状图数据库—[数据采集子系统]，在操作窗口下有数据库窗口，打开数据库窗口可以看到，数据库ACCESS2000的格式文件，找到新建矿区的文件MINEFILE，选中，点击右键\导出\取好”文件名”\选择好保存类型\EXCEL97-2003\导出。

此时已将数据库文件转为EXCEL的格式了。

将上表中的17种表格也可根据实际需要选择表格用同样的方法导出，并保存在一个文件夹中，便于以后调用。

四、常用数据库表数据的收集打开常用数据库表格（EXCEL）格式，按照表式一一输入数据。

这些数据可以在进入矿区工作时开始，按表式要求收集数据，保存在文件夹中。

收集数据时应注意以下事项：1）新建矿区表：（MINEFILE★1）对于一个新的矿区，当然需要新建一个矿区来管理钻孔，如果和其他矿区的钻孔混在一起，就会产生很多可知的麻烦。

我们来新建一个新的矿区，便于检索该矿区的所有钻孔。

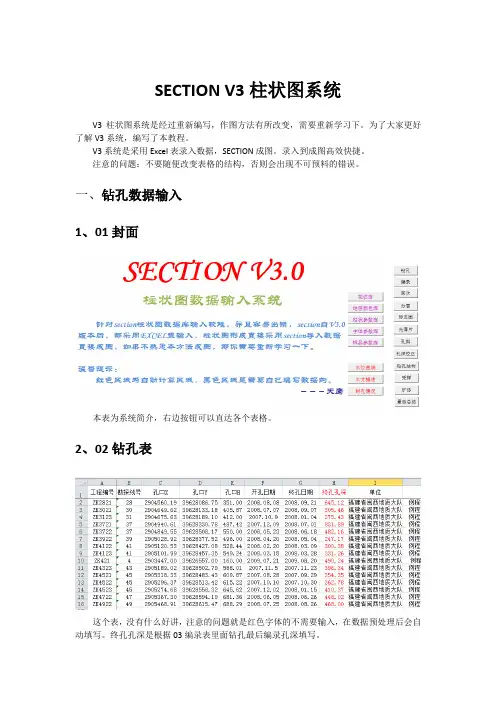

SECTION V3柱状图系统V3柱状图系统是经过重新编写，作图方法有所改变，需要重新学习下。

为了大家更好了解V3系统，编写了本教程。

V3系统是采用Excel表录入数据，SECTION成图。

录入到成图高效快捷。

注意的问题：不要随便改变表格的结构，否则会出现不可预料的错误。

一、钻孔数据输入1、01封面本表为系统简介，右边按钮可以直达各个表格。

2、02钻孔表这个表，没有什么好讲，注意的问题就是红色字体的不需要输入，在数据预处理后会自动填写。

终孔孔深是根据03编录表里面钻孔最后编录孔深填写。

本表按钮“返回”，点击后会返回到封面表。

3、03编录表本表因注意的问题就是花纹代码，功能设计是：在表“最后总结”点击“寻找花纹”后自动填写，是根据花纹库表中的岩石名称自动搜寻，本功能还未完成。

本表按钮“返回”，点击后会返回到封面表。

“至孔深1”，点击后自动计算压缩孔深。

4、04回次表本表按钮“返回”，点击后会返回到封面表。

“计算”，点击后会自动计算压缩孔深，本功能还未完成。

5、05分层表本表按钮“返回”，点击后会返回到封面表。

本表地层颜色功能未完成。

6、06标志面表本表按钮“返回”，点击后会返回到封面表。

7、07光薄片表本表按钮“返回”，点击后会返回到封面表。

8、08孔斜表本表按钮“返回”，点击后会返回到封面表。

点击度分秒转度，点击度转度分秒。

9、09孔深校正表本表按钮“返回”，点击后会返回到封面表。

10、10钻孔结构表本表按钮“返回”，点击后会返回到封面表。

11、11采样表本表按钮“返回”，点击后会返回到封面表。

12、12矿体表本表按钮“返回”，点击后会返回到封面表。

13、19水位曲线表本表按钮“返回”，点击后会返回到封面表。

14、20水文描述表本表按钮“返回”，点击后会返回到封面表。

15、21封孔表本表按钮“返回”，点击后会返回到封面表。

二、柱状图参数设置参数设置很关键，如果设置不好，可能出现错误。

柱状图参数设置表应注意问题：1、序号序号会根据栏目名自动设置序号，栏目名最好不要改动，除非是自定义的栏目名。

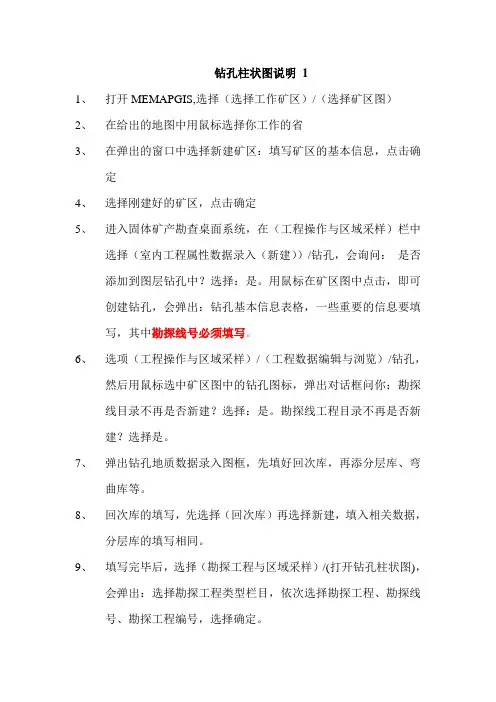

钻孔柱状图说明 11、打开MEMAPGIS,选择（选择工作矿区）/（选择矿区图）2、在给出的地图中用鼠标选择你工作的省3、在弹出的窗口中选择新建矿区：填写矿区的基本信息，点击确定4、选择刚建好的矿区，点击确定5、进入固体矿产勘查桌面系统，在（工程操作与区域采样）栏中选择（室内工程属性数据录入（新建））/钻孔，会询问：是否添加到图层钻孔中？选择：是。

用鼠标在矿区图中点击，即可创建钻孔，会弹出：钻孔基本信息表格，一些重要的信息要填写，其中勘探线号必须填写。

6、选项（工程操作与区域采样）/（工程数据编辑与浏览）/钻孔，然后用鼠标选中矿区图中的钻孔图标，弹出对话框问你：勘探线目录不再是否新建？选择：是。

勘探线工程目录不再是否新建？选择是。

7、弹出钻孔地质数据录入图框，先填好回次库，再添分层库、弯曲库等。

8、回次库的填写，先选择（回次库）再选择新建，填入相关数据，分层库的填写相同。

9、填写完毕后，选择（勘探工程与区域采样）/(打开钻孔柱状图)，会弹出：选择勘探工程类型栏目，依次选择勘探工程、勘探线号、勘探工程编号，选择确定。

10、弹出：柱状图目录不存在，是否新建？选择是。

弹出：……文件改变！是否保存？选择是。

11、系统进入柱状图编辑系统，选择（柱状图）按钮下的（柱状图设计），从中你可以修改柱状图的设计，修改完后，再点击栏目中的（柱状图）按钮，即可生成柱状图。

关于如何生成柱状图，相见：钻孔柱状图制作说明2.12、如果要返回修改钻孔基本信息，则选择（勘探工程与区域采样）/(打开矿区图)，又回到原来的界面修改钻孔信息。

Memapgis钻孔柱状图操作说明1 打开柱状图首先选择打开钻孔柱状图。

菜单：勘探工程与区域采样―>打开柱状图选择一个钻孔工程：程序会按照默认配置生成表头，如图：2 柱状图编辑用户可以通过修改默认配置生成自定义的柱状图。

选择菜单：钻孔柱状图－>柱状图设计。

2.1 柱状图“组成”表编辑在“组成”表中，用户可以修改“图名”“图眉”“正文数字”“正文汉字”等项目的注释参数信息。

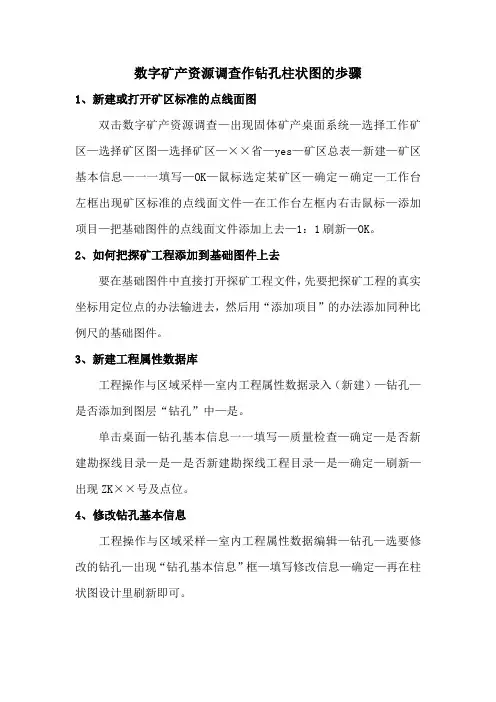

数字矿产资源调查作钻孔柱状图的歩骤1、新建或打开矿区标准的点线面图双击数字矿产资源调查—出现固体矿产桌面系统—选择工作矿区—选择矿区图—选择矿区—××省—yes—矿区总表—新建—矿区基本信息—一一填写—OK—鼠标选定某矿区—确定－确定—工作台左框出现矿区标准的点线面文件—在工作台左框内右击鼠标—添加项目—把基础图件的点线面文件添加上去—1：1刷新—OK。

2、如何把探矿工程添加到基础图件上去要在基础图件中直接打开探矿工程文件，先要把探矿工程的真实坐标用定位点的办法输进去，然后用“添加项目”的办法添加同种比例尺的基础图件。

3、新建工程属性数据库工程操作与区域采样—室内工程属性数据录入（新建）—钻孔—是否添加到图层“钻孔”中—是。

单击桌面—钻孔基本信息一一填写—质量检查—确定—是否新建勘探线目录—是—是否新建勘探线工程目录—是—确定—刷新—出现ZK××号及点位。

4、修改钻孔基本信息工程操作与区域采样—室内工程属性数据编辑—钻孔—选要修改的钻孔—出现“钻孔基本信息”框—填写修改信息—确定—再在柱状图设计里刷新即可。

5、编辑与浏览工程数据库工程操作与区域采样—工程数据库编辑与浏览—钻孔—鼠标拖动选定钻孔—出现钻孔地质数据录入框。

回次库—添加—出现钻孔circle回次数据录入框—一一填写内容—确定—反复添加、确定。

分层库—添加—出现钻孔slayer分层数据录入框—一一填写内容，并把记事本中的岩性地质描述复制到分层描述框中—确定—反复添加、确定。

注意：在录入钻孔slayer分层数据时，记住把岩石花纹也填进去，其操作步骤：点击“岩石花纹”—出现“钻孔岩石花纹”框—花纹类型—根据实际情况，选“自定义、互层、夹层、混层”任一种—下拉“岩石类型”—选“沉积岩、侵入岩、变质岩…”任一种—下拉“岩石名称”—选“花纹库”里头的某一种—光标点至A行花纹库代码处，删除数字—移动光标至“红锤子”记号处—点击右鼠标—请键入一个整数—确定—A行中的“岩石名称、花纹库代码”就自动上去了—本层—填数字××—单位—选百分比%—确定—确定—确定。

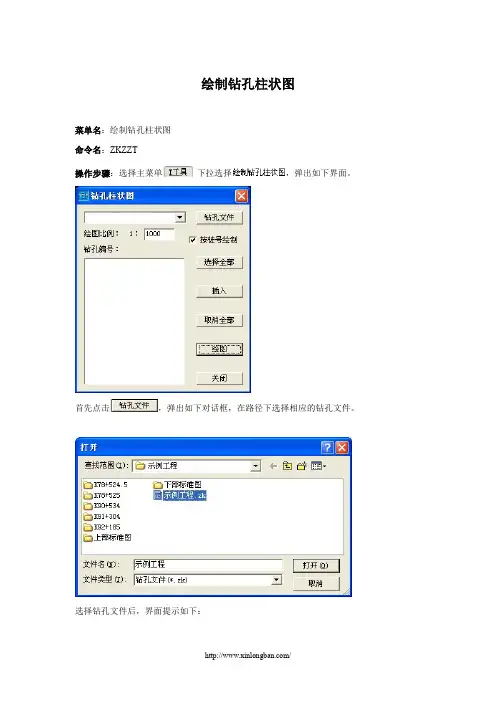

绘制钻孔柱状图
菜单名：绘制钻孔柱状图
命令名：ZKZZT

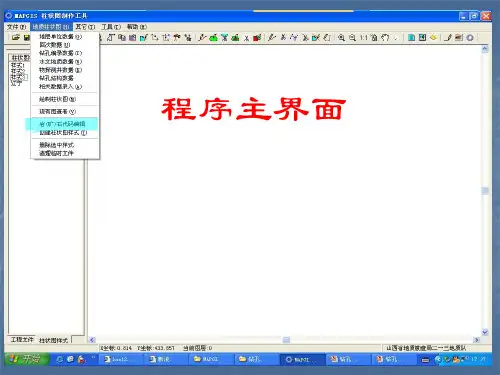

操作步骤：选择主菜单下拉选择，弹出如下界面。

首先点击，弹出如下对话框，在路径下选择相应的钻孔文件。

选择钻孔文件后，界面提示如下：
通过按钮的操作，实现绘图的工作。

，选择全部钻孔编号。

，点击后，由界面的操作转入图形区中的鼠标操作，此时鼠标的状态为“+”字光标形式，同时下面命令行提示“选择钻孔柱状图的插入点：”。

可以在此输入指定点，也可鼠标操作定点。

操作完成后，图形区显示如下：
，取消全部选择。

，绘制钻孔柱状图。

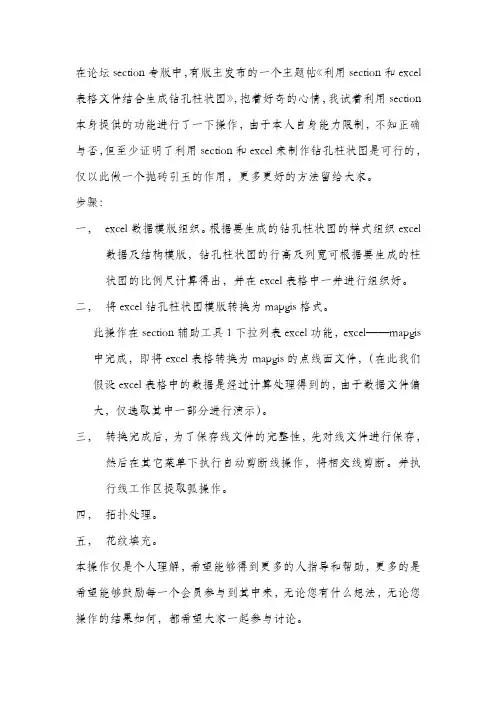

在论坛section专版中，有版主发布的一个主题帖《利用section和excel 表格文件结合生成钻孔柱状图》，抱着好奇的心情，我试着利用section 本身提供的功能进行了一下操作，由于本人自身能力限制，不知正确与否，但至少证明了利用section和excel来制作钻孔柱状图是可行的，仅以此做一个抛砖引玉的作用，更多更好的方法留给大家。

步骤：
一，excel数据模版组织。

根据要生成的钻孔柱状图的样式组织excel 数据及结构模版，钻孔柱状图的行高及列宽可根据要生成的柱
状图的比例尺计算得出，并在excel表格中一并进行组织好。

二，将excel钻孔柱状图模版转换为mapgis格式。

此操作在section辅助工具1下拉列表excel功能，excel——mapgis 中完成，即将excel表格转换为mapgis的点线面文件，（在此我们假设excel表格中的数据是经过计算处理得到的，由于数据文件偏大，仅选取其中一部分进行演示）。

三，转换完成后，为了保存线文件的完整性，先对线文件进行保存，然后在其它菜单下执行自动剪断线操作，将相交线剪断。

并执
行线工作区提取弧操作。

四，拓扑处理。

五，花纹填充。

本操作仅是个人理解，希望能够得到更多的人指导和帮助，更多的是希望能够鼓励每一个会员参与到其中来，无论您有什么想法，无论您操作的结果如何，都希望大家一起参与讨论。

谢谢大家。

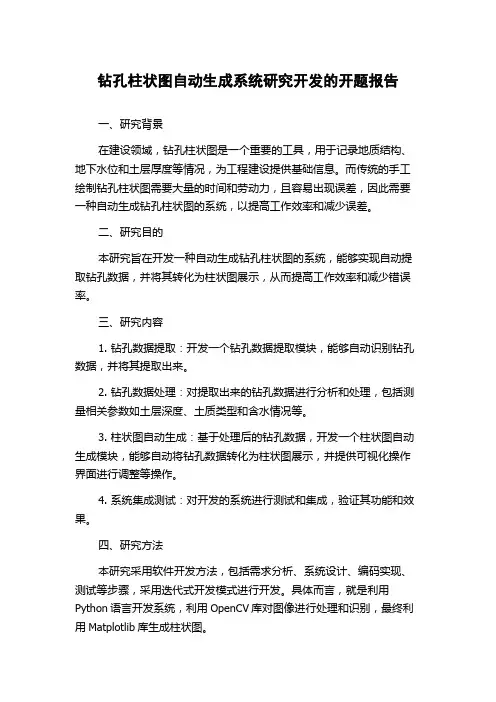

钻孔柱状图自动生成系统研究开发的开题报告一、研究背景在建设领域，钻孔柱状图是一个重要的工具，用于记录地质结构、地下水位和土层厚度等情况，为工程建设提供基础信息。

而传统的手工绘制钻孔柱状图需要大量的时间和劳动力，且容易出现误差，因此需要一种自动生成钻孔柱状图的系统，以提高工作效率和减少误差。

二、研究目的本研究旨在开发一种自动生成钻孔柱状图的系统，能够实现自动提取钻孔数据，并将其转化为柱状图展示，从而提高工作效率和减少错误率。

三、研究内容1. 钻孔数据提取：开发一个钻孔数据提取模块，能够自动识别钻孔数据，并将其提取出来。

2. 钻孔数据处理：对提取出来的钻孔数据进行分析和处理，包括测量相关参数如土层深度、土质类型和含水情况等。

3. 柱状图自动生成：基于处理后的钻孔数据，开发一个柱状图自动生成模块，能够自动将钻孔数据转化为柱状图展示，并提供可视化操作界面进行调整等操作。

4. 系统集成测试：对开发的系统进行测试和集成，验证其功能和效果。

四、研究方法本研究采用软件开发方法，包括需求分析、系统设计、编码实现、测试等步骤，采用迭代式开发模式进行开发。

具体而言，就是利用Python语言开发系统，利用OpenCV库对图像进行处理和识别，最终利用Matplotlib库生成柱状图。

五、研究意义该系统的研究和开发将能够提高钻孔数据分析和处理的效率，减少误差率，为工程建设提供基础信息支持。

同时，该系统还具有较广泛的应用前景，可应用于工程检测、科学研究等领域。

六、研究进度安排1. 提交开题报告：2021年9月30日前；2. 开发钻孔数据提取模块：2021年10月-11月；3. 开发钻孔数据处理模块：2021年11月-12月；4. 开发柱状图自动生成模块：2022年1月-2月；5. 系统测试和完善：2022年3月-4月；6. 撰写论文：2022年5月。

七、预期成果完成开发一个自动生成钻孔柱状图的系统，实现从钻孔数据提取、处理，到柱状图自动生成的全流程自动化。

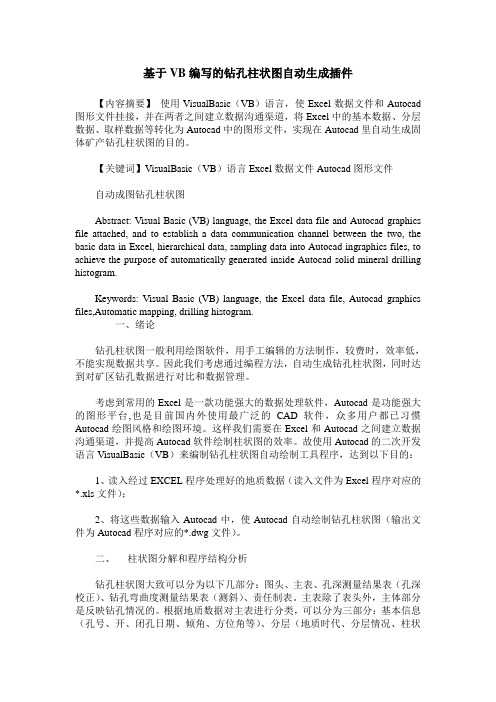

基于VB编写的钻孔柱状图自动生成插件【内容摘要】使用VisualBasic（VB）语言，使Excel数据文件和Autocad 图形文件挂接，并在两者之间建立数据沟通渠道，将Excel中的基本数据、分层数据、取样数据等转化为Autocad中的图形文件，实现在Autocad里自动生成固体矿产钻孔柱状图的目的。

【关键词】VisualBasic（VB）语言Excel数据文件Autocad图形文件自动成图钻孔柱状图Abstract: Visual Basic (VB) language, the Excel data file and Autocad graphics file attached, and to establish a data communication channel between the two, the basic data in Excel, hierarchical data, sampling data into Autocad ingraphics files, to achieve the purpose of automatically generated inside Autocad solid mineral drilling histogram.Keywords: Visual Basic (VB) language, the Excel data file, Autocad graphics files,Automatic mapping, drilling histogram.一、绪论钻孔柱状图一般利用绘图软件，用手工编辑的方法制作，较费时，效率低，不能实现数据共享。

因此我们考虑通过编程方法，自动生成钻孔柱状图，同时达到对矿区钻孔数据进行对比和数据管理。

考虑到常用的Excel是一款功能强大的数据处理软件，Autocad是功能强大的图形平台,也是目前国内外使用最广泛的CAD软件，众多用户都已习惯Autocad绘图风格和绘图环境。

一、基本数据表：1、在“钻探数据”表格中按照地质编录本填依次填好层号、孔深、层厚、岩矿心长度、轴心角、样号、自、至、岩矿心长、样长、采取率、分析结果；柱状图、取样位置、样号不用填。

2、在“钻探数据”表格A2中填写柱状图比例尺分母，然后删除不必要的行，注意最后一行要画上线，否则在mapgis中要用手工补充柱状图最下面一行的线。

3、在“分析结果数据”中填好所必须的数据，然后删除不必要的行。

4“样轨数据”填好取样数据。

5、“弯曲度数据”中填好测斜测深数据，删除不必要的数据行。

二、平面工程投影表1、“平面工程”表格中的D4填好钻孔孔深，不嫌麻烦的话随便填一个大数也可，但这样柱状图的样轨一栏中会有一条长线，要手工删除，然后点击数据计算。

2、“样品”表格中，根据样品的数量，把“工程编号、起点号、终点号、与导线起点距离（即样品的起始位置）、样号、样槽倾伏向、样槽倾伏角、样长、样轨宽、样轨位置”或复制或填充好，然后点击计算。

注意：数据的第一行中，为了柱状图里的局部变换找到合适的基点，“与导线起点的距离”加个0，“样长”随便填个数，其余数据照上述方法填好，以后可以在柱状图中删除该参考点（样轨）。

三、以上两个excel表格都要保存好，用section打开“柱状图表头模版.mpj”文件。

四、样轨的投影1、执行菜单“1辅助工具\平面工程投影\打开数据表”，程序启动Section目录下的“平面工程投影.xls”的表格。

2、设置比例尺：用户自由设置投影的比例尺，单击右下角状态栏比例尺按钮设置，为了方便理解做图，设置默认比例尺为1：1000，如果能理解透了比例尺与成图比例尺的关系，也可设成成图比例尺。

3、执行菜单“1辅助工具\平面工程投影\平面工程投影”，稍等片刻即完成。

4、执行菜单“2辅助工具\图形局部变换”，点击左键确定基点（同超级拷贝粘贴），如果是多个图元的话，然后框选需要变换的区域，弹出对话框，设置X、Y比例，变换角度等确定即可，基点就选择前面所讲的0米样轨参考点。

Section和Excel做简单的钻孔柱状图目录一、任务 (2)二、软件介绍 (2)三、探讨学习 (2)注： (2)四、操作思路 (2)五、范例 (2)六、数据所需 (2)注意： (2)我挂出一张要达到如下的效果图如下一、任务[给大家布置一个任务，由自家自由发挥，希望自由发挥的人在下面跟帖（需要你详细描述制作过程），好贴有威望奖励和铜板奖励，这里我只给出一些提示]二、软件介绍Section软件是在MapGis6.7 SDK的基础上，以VC++ 6.0为开发工具开发的地质图件辅助绘制软件。

添加专业的地质图件制作工具，极大的提高了地质图件的制作效率，与Excel结合实现强大丰富的数据沟通功能；钻孔柱状图采用Microsoft Access数据库保存管理数据，自动计算绘制符合行业标准的MapGis格式地质图件。

三、探讨学习但是大家对数据库知识不是很懂，所以常常困扰大家。

最近一直在整理钻孔数据，又有很多童鞋说要给数据库增加回次信息，我就觉得为什么不使用Excel来做做柱状图呢，简单的柱状图在Excel中修改是很灵活方便的。

为此，在这里以Section为工具，Excel为主要载体进行制作简单钻孔柱状图。

主要运用的是Section的功能之一，Excel 插入MapGis功能来实现简单的钻孔柱状图制作。

相对于Access数据库至少是没有（VBA）兼容性问题，算是又一种新的制作柱状图的方法。

欢迎大家仿效此种方法，写出你的探索之路。

注：软件：Section2011版本都可以，Excel所有版本都可以。

四、操作思路Section发开的一个功能是利用Excel的首行首列设置，把Excel 数据插入到MapGis中；而且首行（列宽数据）首列（行高数据）的数据转到MapGis中的单位为mm。

这时我们只要在Excel中控制好钻孔层厚[比例尺换算]的数据，那么到MapGis中也是不变的。

而且支持单行文字可以靠上或者靠下对齐、支持上下标，单元格的文字字体、文字颜色、文字大小等等。

基于模板的钻孔柱状图自动成图的实现施丽军;毛先成;刘京【期刊名称】《地质找矿论丛》【年(卷),期】2013(28)4【摘要】文章论述了基于模板的钻孔柱状图自动成图方法.首先将钻孔柱状图样式信息存储在预先设计的模板表中,利用模板表中的样式信息绘制钻孔柱状图框架;然后根据模板表中的记录值读取钻孔数据库中相应的钻孔属性,调用MAPGIS SDK绘图接口实现钻孔柱状图的自动成图.此方法可使用户可以根据需要自由地定义钻孔柱状图的样式和需要绘制的信息,极大地满足了实际工作中对同一套钻孔数据生成不同形式柱状图的需求.【总页数】6页(P576-581)【作者】施丽军;毛先成;刘京【作者单位】中南大学地球科学与信息物理学院,长沙410083;中南大学有色金属成矿预测教育部重点实验室,长沙410083;中南大学地球科学与信息物理学院,长沙410083;中南大学有色金属成矿预测教育部重点实验室,长沙410083;中南大学地球科学与信息物理学院,长沙410083;中南大学有色金属成矿预测教育部重点实验室,长沙410083【正文语种】中文【中图分类】P624.5;P283.7【相关文献】1.基于Delphi 7和CorelDraw 9 VBA的钻孔柱状图自动成图系统 [J], 许哲平;陈建强;迟文学;王东辉;武峥2.基于AutoCAD 2000的辅助矿山测量自动成图系统的设计与实现 [J], 李亚龙3.基于ArcGIS Engine的地震应急自动成图系统设计与实现 [J], 张树君;肖健;王辉山;王青平;林岩钊;吴楠楠;郑韵;王遹其;王旭4.基于GDI+的钻孔柱状图自动成图方法 [J], 李海君;张耀文;孙文洁5.基于清华山维EPS平台的编码法自动成图系统设计与实现 [J], 王保国因版权原因，仅展示原文概要，查看原文内容请购买。

Section最开始为剖面图工具，后来与单位的钻孔柱状图功能集合，组合成由MapGis二次开发的有两大主要功能以及其他专业的地质辅助编辑制图软件。

利用Section制作剖面图的功能，相信很多童鞋都已经清楚了，很多人也已经掌握了其实用方法，但是，从论坛的反应来看，制作钻孔柱状图的功能似乎很多都不懂，不知怎么做。

可能有很多童鞋对数据库不熟悉，总感觉Section做钻孔柱状图很神秘，难以掌握。

我也对数据库不熟悉呵。

没有关系，下面我给大家讲解一下利用Section制作钻孔柱状图的过程。

希望对正在迷茫的童鞋能顺利的掌握。

需要强调的是，这里暂时不设计太多的其他自定义，只讲解钻孔柱状图最基本的操作步骤，其他方法另行介绍。

以示例的柱状图数据库为演练素材，废话少说大家准备好了吗，准备开始操练了！准备工作1、花纹库每个矿区都有各自的岩性等等。

因此，建议在做一个新的矿区的时，建立一个矿区的系统库。

现在我们这个稀土矿区同样如此，由于岩性比较单一，所以建立本区域内的系统库并不很难。

在输入钻孔柱状图的时候需要用到花纹库，因此先建立花纹库。

花纹库编辑属于MapGis的基本功能，详细请参阅MapGis相关功能，网上也有相关的教程。

操作在菜单“系统库\编辑图案库”下面。

编辑花纹库的时候请注意记录“图案编号”对应的花纹名称。

以备编辑花纹库代码表时所用。

2、数据库由于对原数据库进行了部分修改，因此Section需要使用20090805e的数据库，这个数据库中有一个示例钻孔，大家可以拿来对照，制作钻孔柱状图。

在Section工具栏中DB按钮或者菜单的钻孔数据采集提示“注册数据源”，就是需要先连接钻孔的数据库。

3、钻孔图形表头2011-3-22 16:32 上传下载附件(56.27 KB)表头最原始的表头如上图所示，保存在ZKTablerHead.sec文件中，该表头只能在Section中修改，配合数据库的参数选择-栏目选择进行修改！还有就是在最开始可以连接数据库，从数据库中来初始化表头（柱状图\设置表头\初始化表头，然后保存表头）。

基于COM技术的钻孔卡片和钻孔柱状图的自动生成
