1.打开工具狗、打开DGSS（数字地质调查信息综合平台）2.选择工作区---1:200000图幅选择---3.如上图：找到“江华县”（任意图幅都可以）---单击区块---“YES”---“确定”---“是”，页面弹出如下：（即进入“野外总图库”模块）4.单击灰色空白区域---单击“第四系钻孔”模块，如下：5.单击“第四系钻孔”---“新建钻孔”6.点击灰色空白区域，弹出“钻孔基本信息”对话框，如下：7.输入钻孔基本信息：（如下11项必填，因为会在钻孔柱状图上显示，其他项可以选填或不填）输完之后，如下图：单击“1:1”单击“1:1”之前单击“1:1”之后8.选择“钻孔柱状图”---“钻孔数据库”拖出一个矩形框，选中要编辑的钻孔，如下：弹出如下对话框，9.连续单击两个“是”，之后弹出“钻孔地质数据录入”对话框，如下：10.本例中只需录入“回次库”“分层库”“劈心样”，如下图：“回次库”录入方式，如下图：共两个回次，“回次库”录入结果如下图：“分层库”录入方式和上面相同，录入结果如下：“劈心样”录入结果如下图：10.三个库录入完成后，单击“确定”，回到主界面。
11．选择“钻孔柱状图”---“打开钻孔柱状图”，如下图：弹出如下对话框：单击“确定”之后，弹出两个对话框，都选择单击“是”。
紧接着，界面跳转如下：（此为钻孔柱状图自动生成及绘制界面）12.选择“钻孔柱状图”---“钻孔柱状图设计”，如下图：弹出“钻孔柱状图设计”对话框，如下：13.单击“样式”---“装载模板”，如下选择已经设计好的、相应矿区的柱状图模板。
模板制作可参照文档----《DGSS-多模式多用途钻孔柱状图制作(第四纪钻孔)》网上自己下载。
14.单击“柱状图”15.关掉该对话框，单击主界面中的“1：1”，出现自动生成的柱状图，如下：16.之后，只需运用“点”“线”等工具，稍作修改，就可以做出符合相关要求的钻孔柱状图。

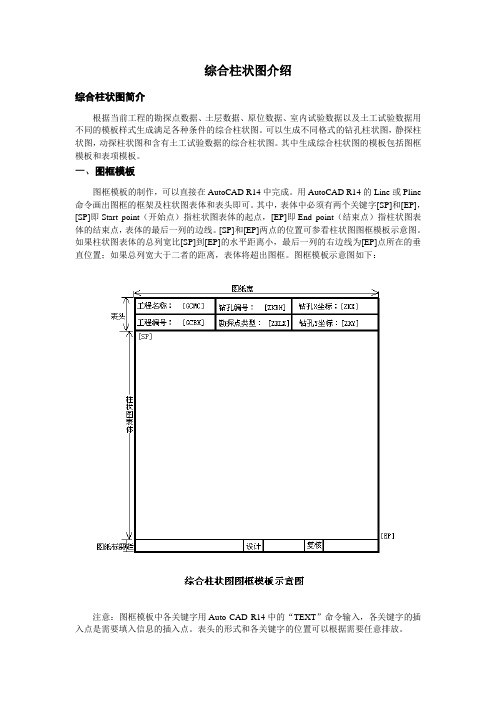

综合柱状图介绍综合柱状图简介根据当前工程的勘探点数据、土层数据、原位数据、室内试验数据以及土工试验数据用不同的模板样式生成满足各种条件的综合柱状图。
可以生成不同格式的钻孔柱状图，静探柱状图，动探柱状图和含有土工试验数据的综合柱状图。
其中生成综合柱状图的模板包括图框模板和表项模板。
一、图框模板图框模板的制作，可以直接在AutoCAD R14中完成。
用AutoCAD R14的Line或Pline 命令画出图框的框架及柱状图表体和表头即可。
其中，表体中必须有两个关键字[SP]和[EP]，[SP]即Start point（开始点）指柱状图表体的起点，[EP]即End point（结束点）指柱状图表体的结束点，表体的最后一列的边线。
[SP]和[EP]两点的位置可参看柱状图图框模板示意图。
如果柱状图表体的总列宽比[SP]到[EP]的水平距离小，最后一列的右边线为[EP]点所在的垂直位置；如果总列宽大于二者的距离，表体将超出图框。
图框模板示意图如下：注意：图框模板中各关键字用Auto CAD R14中的“TEXT”命令输入，各关键字的插入点是需要填入信息的插入点。
表头的形式和各关键字的位置可以根据需要任意排放。
其中试坑尺寸读的是勘探点数据表中的“备注”字段的内容，如果在实际工作中有其他的内容需要在柱状图中生成，但是系统暂时没有给出给字段的内容，可以通过“备注”字段来实现。
即将该信息输入到勘探点数据表的备注字段中，在柱状图图框模板中将需要生成的内容用关键字[CKCC]代替即可。
对于柱状图表头和图框标题栏的设置非常灵活，需要什么样的表头和标题栏都可以达到目的。
在表头输入需要的信息和该信息的关键字，在生成柱状图时程序自动该关键字的位置写入对应的信息。
图框模板的默认路径和模板文件名在安装目录下的\Templet\柱状图模板\综合柱状图表项目模板.ztm。
如果新建的图框模板建议保存在该目录下。
二、表项模板表项模板指生成综合柱状图需要的列项（柱状图中各列的组合集）模板，用系统提供的“表项模板设计”命令生成表项模板。
应用EXCEL和MAPCAD快速生成地质钻孔柱状图
胡中富
【期刊名称】《云南地质》
【年(卷),期】2004(023)001
【摘要】传统手工绘制地质钻孔柱状图,不仅效率低且易出错.开发独立的地质钻孔柱状图处理软件有相当难度,而且需要投资.本文探讨运用MicroSoft Office EXCEL 输入、检查地质钻孔柱状图原始编录数据,并用VB编制程序将EXCEL与图形处理软件MAPCAD有机结合,快速生成地质钻孔柱状图方法.充分利用现有资源,无需额外投资,具有较好实用性.
【总页数】9页(P104-112)
【作者】胡中富
【作者单位】中国地质大学(武汉)研究生院,武汉,430074
【正文语种】中文
【中图分类】TP816
【相关文献】
1.用ACCESS和MAPGIS快速生成地质钻孔柱状图的方法 [J], 陈峰;刘艳
2.应用EXCEL和MAPGIS快速生成地浸砂岩型铀矿钻孔综合柱状图 [J], 罗义
3.应用EXCEL和MAPGIS快速生成地质钻孔柱状图 [J], 靳皇玉;崔亚茹;许祥彬
4.利用section和excel快速生成地层柱状图 [J], 杨建伟;熊豫佳
5.利用Excel和Mapgis快速生成地质钻孔柱状图 [J], 刘兴国
因版权原因，仅展示原文概要，查看原文内容请购买。
目录一、任务 (2)二、软件介绍 (2)三、探讨学习 (2)注： (2)四、操作思路 (2)五、范例 (2)六、数据所需 (2)注意： (2)我挂出一张要达到如下的效果图如下一、任务[给大家布置一个任务，由自家自由发挥，希望自由发挥的人在下面跟帖（需要你详细描述制作过程），好贴有威望奖励和铜板奖励，这里我只给出一些提示]二、软件介绍Section软件是在MapGis6.7 SDK的基础上，以VC++ 6.0为开发工具开发的地质图件辅助绘制软件。
添加专业的地质图件制作工具，极大的提高了地质图件的制作效率，与Excel结合实现强大丰富的数据沟通功能；钻孔柱状图采用Microsoft Access数据库保存管理数据，自动计算绘制符合行业标准的MapGis格式地质图件。
三、探讨学习但是大家对数据库知识不是很懂，所以常常困扰大家。
最近一直在整理钻孔数据，又有很多童鞋说要给数据库增加回次信息，我就觉得为什么不使用Excel来做做柱状图呢，简单的柱状图在Excel中修改是很灵活方便的。
为此，在这里以Section为工具，Excel为主要载体进行制作简单钻孔柱状图。
主要运用的是Section的功能之一，Excel插入MapGis功能来实现简单的钻孔柱状图制作。
相对于Access数据库至少是没有（VBA）兼容性问题，算是又一种新的制作柱状图的方法。
欢迎大家仿效此种方法，写出你的探索之路。
注：软件：Section2011版本都可以，Excel所有版本都可以。
四、操作思路Section发开的一个功能是利用Excel的首行首列设置，把Excel数据插入到MapGis中；而且首行（列宽数据）首列（行高数据）的数据转到MapGis中的单位为mm。
这时我们只要在Excel中控制好钻孔层厚[比例尺换算]的数据，那么到MapGis中也是不变的。
而且支持单行文字可以靠上或者靠下对齐、支持上下标，单元格的文字字体、文字颜色、文字大小等等。
MEMapGIS自动生成钻孔柱状图甘肃省有色地质调查院吕和鹏摘要随着科技的发展，时代的进步，数字化进程已慢慢的渗透到各个领域。
地质找矿的资料整理，比如剖面图、坑道素描图、探槽素描图、钻孔柱状图等，也从原来的手工制图向数字化制图发展。
MEMapGIS 是中国地质调查局在MapGIS上开发的数字地质调查软件，主要包括数字填图、数字剖面、数字矿产资源调查，是集GIS、GPS、RS技术为一体的区域地质调查野外数据和信息获取及其成果的一体化采集、存储、处理、管理、服务等填图全过程数字化（信息化）的一项计算机技术。
本文以甘肃省肃南县西柳沟南部铁矿的钻孔ZK16-1为例，主要讲述MEMapGIS自动生成钻孔柱状图的简单方法及步骤。
AbstractWith the development of science and technology, the progress of the times, the digital process has slowly penetrated into various fields. Geological prospecting data compilation, such as profile maps, tunnel and slot sketch maps, drilling histogram etc, development from the original manual mapping to digital mapping. MEMapGIS is developed by the China Geological Survey Bureau in MapGIS digital geological survey software, including digital mapping, digital profiles, digital mineral resources survey, which is the collection of GIS, GPS, RS technology for the integration of regional geological survey field data and information acquisition and their results integration acquisition, storage, manipulation, management, and service mapping process digital (information) a computer technology. This article taking SuNan County of GanSu Province XiLiuGou south iron ore drilling ZK16-1 as an example, focuses on the simple method and steps of MEMapGIS automatically generate drilling histogram.第一章建立矿区1.1 选择矿区打开MEMAPGIS,选择（选择工作矿区）/（选择矿区图）在出现的“选择矿区”对话框，选择项目所在的省份（甘肃）。
Mapgis 自动成钻孔柱状图方法一、原理Mapgis中的点、线可以通过明码转换的方式生成，明码文件中只要表明钻孔柱状图中需要的点和线在图中的位置和格式，就可以利用mapgis中文件转换功能转换成钻孔柱状图的点和线，从而达到自动生成钻孔柱状图的目的。
二、所使用的软件excel，mapgis ，vf6.0，6.prg和66.prg三、使用说明1、准备工作成钻孔柱状图首先需要岩芯鉴定本和测井，在此定名两个文件分别命名为：岩性统计.xls和测井柱状.xls（1）岩性柱状.xls文件格式，注：A列代表层号；B列代表岩层名称；C列代表岩层底深；D 列代表岩层厚度；E列代表取芯长度；F列代表取芯率；G列代表岩层倾角；H列代表岩性描述。
注意在岩性描述里不能出现英文半角字符。
（2）测井柱状.xls文件格式注：A列代表岩层名称；B列代表岩层底深；C列代表岩层厚度。
做好上面两个文件后保存在F:\vp柱状\ 文件夹里。
2、生成柱状图点和线文件的明码格式在VF6.0中运行6.prg程序，从而产生点、线文件的明码格式文件。
运行中需要输入变比例深度，此深度最好填终孔深度。
运行结束后会依次显示两个文件，分别为注释.txt和柱状.txt。
（1）注释.txt文件此文件为柱状图中点文件的明码文件，格式如下：（2）柱状.txt文件此文件为柱状图中线文件的明码文件，格式如下：上面产生的两个文件需要处理下才能作为明码文件，处理方式和结果如下：（1）注释.txt文件的处理此文件处理方式为把第一行的“a,b,c,d,e,f,g,h,i,j,k,l,m,n,o,p”删掉，然后加上：WMAP90221771此处“WMAP9022”代表为点文件明码格式的开头，“1771”代表了点的数目，这个数字为文件最后一行，第3个数字。
处理结果如下：（2）柱状.txt文件的处理此文件的处理稍微复杂：首先把“,0.0000000000,0,.00,0.0,.00,0,0,0”全部替换为“”，即空，然后再把“,0,.00,0.0,.00,0,0,0”全部替换为“”，也是空，替换完之后，最后替换头，把头“a,b,c,d,e,f,g,h,i”替换为：WMAP90211693这里“WMAP9021”开头代表线文件明码格式的开头，“1693”代表线数，在文件最后一行第一个数字。
