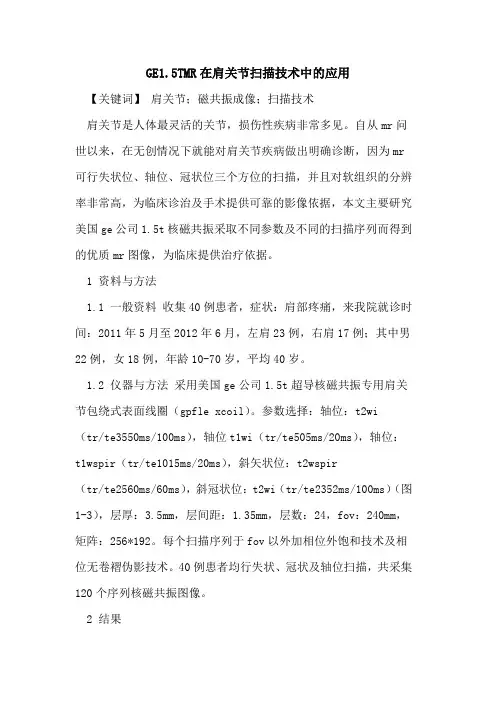

GE1.5TMR在肩关节扫描技术中的应用
【关键词】 肩关节；磁共振成像；扫描技术
肩关节是人体最灵活的关节，损伤性疾病非常多见。自从mr问世以来，在无创情况下就能对肩关节疾病做出明确诊断，因为mr可行失状位、轴位、冠状位三个方位的扫描，并且对软组织的分辨率非常高，为临床诊治及手术提供可靠的影像依据，本文主要研究美国ge公司1.5t核磁共振采取不同参数及不同的扫描序列而得到的优质mr图像，为临床提供治疗依据。
1 资料与方法
1.1 一般资料 收集40例患者，症状：肩部疼痛，来我院就诊时间：2011年5月至2012年6月，左肩23例，右肩17例；其中男22例，女18例，年龄10-70岁，平均40岁。
1.2 仪器与方法 采用美国ge公司1.5t超导核磁共振专用肩关节包绕式表面线圈（gpfle xcoil）。参数选择：轴位：t2wi（tr/te3550ms/100ms），轴位t1wi（tr/te505ms/20ms），轴位：t1wspir（tr/te1015ms/20ms），斜矢状位：t2wspir（tr/te2560ms/60ms），斜冠状位：t2wi（tr/te2352ms/100ms）（图1-3），层厚：3.5mm，层间距：1.35mm，层数：24，fov：240mm，矩阵：256*192。每个扫描序列于fov以外加相位外饱和技术及相位无卷褶伪影技术。40例患者均行失状、冠状及轴位扫描，共采集120个序列核磁共振图像。
2 结果 收集的40例患者120个扫描序列中，甲级图像共102个序列，乙级图像共10个序列，丙级图像共8个序列，分别占85%、8.3%、6.7%，每个肩关节核磁共振图像都能够将肩关节的解剖结构显示的非常清楚。10个序列乙级图像产生的原因：fov偏小出现卷褶伪影及图像高低信号差别大造成截断伪影，再有就是失相位出现信号丢失和几何变形而形成的磁敏感伪影；8个序列丙级图像产生的原因：生理性运动—不自主的呼吸运动，自主性运动—患者由于疼痛造成的肢体移动。
磁共振参数（⼀）-MR界⾯（GE）
⼀切从基础做起，从简单开始！
-------青花瓷讲师团
下⾯的图像为GE的参数界⾯，后续参数讲解的将围绕这张图开讲。今天主要讲解ScanPlane。
Scan Plane：⾥⾯含有Axial,Sagittal,Coronal,Oblique。
有⼈不太理解他们的定义，也有⼈认为没有必要，实际上还是⾮常重要的⼀个参数选项，先普及⼀下他们的概念，如下图
上图中红⾊为Axial,Sagittal,Coronal,简写为Ax，Sag，Cor
⽽⽩⾊的线为斜Axial,Sagittal,Coronal,简写为OAx,OSag,OCor
平常咱们进⾏的三平⾯扫描，扫描出来的图像为⾝体的Ax，Sag，Cor，⽽咱们进⾏定位调整线的⾓度等，则属于解剖部位的Ax，Sag，Cor，即相对于⾝体则是OAx,OSag,OCor。
1. 在实际⼯作中，⼤部分都是Oblique，有时候咱们复制前⾯的序列的时候，找不到前⾯序列，那就是因为前⾯的序列有可能为Ax（参数⾥⾯为Axial），⽽咱们现在的序列是OAx（参数⾥⾯是Oblique），⼆者是不能进⾏复制的。
2. 进⾏定位的时候，明⽩这个概念，能够省很多事情，例如肩关节的定位，⼤家是⾮常烦恼的，定冠状位的时候，冠状位上不显⽰FOV框，⽽是显⽰很多斜着的线，也不知道怎么进⾏调整，最后扫描出来的肩关节如下图。
为什么图像是这样的呢？因为咱们进⾏冠状位的扫描时，轴位是的定位线是斜冠（即OCor），导致在咱们定位像上的纯Cor不能⾜以显⽰OCor的FOV框，只能显⽰为线或者斜着的线，因此，⼀般肩关节的冠状位（OCor）定位⽅式如下：
（1）在⽮状位上定位线保持垂直，在横轴位上定位线平⾏于⽔平线，此时进⾏冠状位的定位，如下图调整FOV的位置。此时FOV框不是斜线，因为咱们在轴位上和⽮状位上的定位线是切的⾝体的冠状位，正好与咱们冠状位平⾯的图像匹配。
（2）调整⽮状位上定位线平⾏于肱⾻⼲，横轴位上的定位线平⾏于冈上肌肌腱长轴，冠状位上FOV框会变成斜线，此时⽆需理会，因为三平⾯的冠状位不能够⾜以显⽰斜冠的FOV框。
GE磁共振腿部软组织扫描方法
简介
磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学成像技术，通过对人体内部的水分子进行成像，可以提供高分辨率、多平面、多序列的图像。在腿部软组织扫描中，GE（General Electric）磁共振设备是一种常用的设备。本文将介绍GE磁共振腿部软组织扫描的方法，包括准备工作、扫描序列和参数设置等内容。
准备工作
在进行GE磁共振腿部软组织扫描之前，需要进行一些准备工作，以确保扫描的准确性和安全性。
1. 询问病史：在进行扫描之前，医生需要询问患者的病史，包括过敏史、手术史、疾病史等。这有助于医生评估患者的病情，并决定是否需要采取特殊的扫描措施。
2. 移除金属物品：GE磁共振扫描对金属物品非常敏感，因此需要患者将身上的金属物品（如首饰、手表、钥匙等）全部取下，以免对扫描结果产生干扰。
3. 着装要求：患者需要穿着舒适、宽松的衣物，以方便进行扫描。最好选择棉质或纯棉的衣物，避免穿着含有金属纤维的衣物。
4. 饮食限制：在进行GE磁共振腿部软组织扫描前，患者需要遵循医生的饮食限制要求，如禁食或禁止摄入某些食物。
扫描序列和参数设置
GE磁共振腿部软组织扫描通常使用以下序列和参数设置：
1. T1加权序列：T1加权序列可提供较好的解剖结构信息，适用于观察腿部软组织的形态和位置。常用参数设置为：重复时间（TR）=500-800毫秒，回波时间（TE）=10-20毫秒，切片厚度=3-5毫米，间隔=0.5-1毫米。
2. T2加权序列：T2加权序列对液体信号敏感，适用于观察腿部软组织的水肿、炎症等病变。常用参数设置为：TR=2000-4000毫秒，TE=80-120毫秒，切片厚度=3-5毫米，间隔=0.5-1毫米。
3. 脂肪抑制序列：脂肪抑制序列可抑制脂肪信号，增强对软组织的观察。常用参数设置为：TR=2000-4000毫秒，TE=10-20毫秒，切片厚度=3-5毫米，间隔=0.5-1毫米。 4. 弥散加权序列：弥散加权序列可提供关于水分子的弥散信息，适用于观察腿部软组织的微结构和组织完整性。常用参数设置为：TR=3000-5000毫秒，TE=50-100毫秒，切片厚度=3-5毫米，间隔=0.5-1毫米。
美国GE 1.5T磁共振操作规程
1、 每天开机前先检查电源工作是否正常，再记录液氦量和磁体压力，观察氦压机是否正常工作，检查水冷机温度是否正常。
2、 确认以上各环节正常时方可开机。依次打开主机电源、激光相机电源。
3、 接诊时，核对患者一般资料，询问病史，明确检查目的和要求，制订合理的检查程序和扫描序列。
4、 进入检查室前，应要求患者除去身上一切金属物品、磁性物品及电子器件，向患者认真讲述检查过程，以消除其恐惧心理，争取患者的合作。
5、 检查时严格按照各部位的成像方法，力求正确、高质量完成每例检查，获得最佳的成像每张申请单及其照片，确保无一疏漏。
6、 关机时严格按照关机程序，待电脑提示整理稳完毕，可以关机时再关闭主机电源和激光照相电源。
7、 完成每天的检查后，仔细核对。
