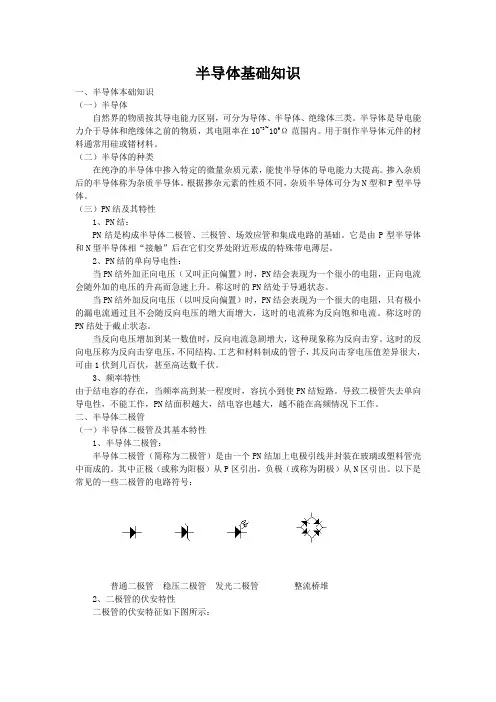

半导体基础知识一、半导体本础知识（一）半导体自然界的物质按其导电能力区别，可分为导体、半导体、绝缘体三类。
半导体是导电能力介于导体和绝缘体之前的物质，其电阻率在10-3~109Ω范围内。
用于制作半导体元件的材料通常用硅或锗材料。
（二）半导体的种类在纯净的半导体中掺入特定的微量杂质元素，能使半导体的导电能力大提高。
掺入杂质后的半导体称为杂质半导体。
根据掺杂元素的性质不同，杂质半导体可分为N型和P型半导体。
（三）PN结及其特性1、PN结：PN结是构成半导体二极管、三极管、场效应管和集成电路的基础。
它是由P型半导体和N型半导体相“接触”后在它们交界处附近形成的特殊带电薄层。
2、PN结的单向导电性：当PN结外加正向电压（又叫正向偏置）时，PN结会表现为一个很小的电阻，正向电流会随外加的电压的升高而急速上升。
称这时的PN结处于导通状态。
当PN结外加反向电压（以叫反向偏置）时，PN结会表现为一个很大的电阻，只有极小的漏电流通过且不会随反向电压的增大而增大，这时的电流称为反向饱和电流。
称这时的PN结处于截止状态。
当反向电压增加到某一数值时，反向电流急剧增大，这种现象称为反向击穿。
这时的反向电压称为反向击穿电压，不同结构、工艺和材料制成的管子，其反向击穿电压值差异很大，可由1伏到几百伏，甚至高达数千伏。
3、频率特性由于结电容的存在，当频率高到某一程度时，容抗小到使PN结短路。
导致二极管失去单向导电性，不能工作，PN结面积越大，结电容也越大，越不能在高频情况下工作。
二、半导体二极管（一）半导体二极管及其基本特性1、半导体二极管：半导体二极管（简称为二极管）是由一个PN结加上电极引线并封装在玻璃或塑料管壳中而成的。
其中正极（或称为阳极）从P区引出，负极（或称为阴极）从N区引出。
以下是常见的一些二极管的电路符号：普通二极管稳压二极管发光二极管整流桥堆2、二极管的伏安特性二极管的伏安特征如下图所示：二极管的伏安特性曲线（二）二极管的分类二极管有多种分类方法1、按使用的半导体材料分类二极管按其使用的半导体材料可分为锗二极管、硅二极管、砷化镓二极管、磷化镓二极管等。

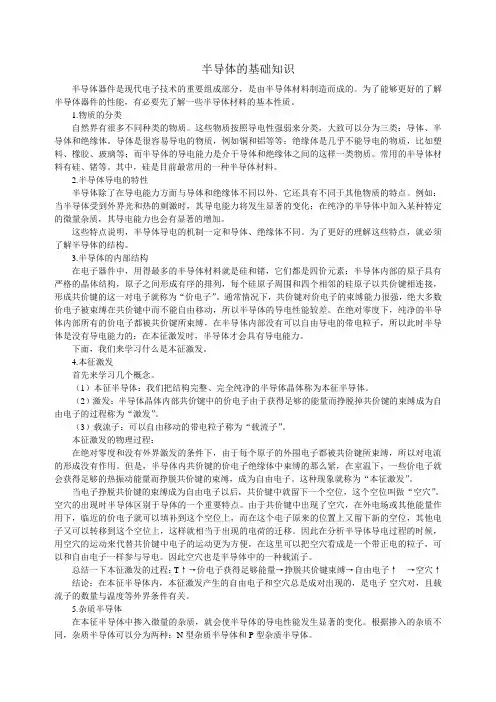

半导体的基础知识半导体器件是现代电子技术的重要组成部分，是由半导体材料制造而成的。
为了能够更好的了解半导体器件的性能，有必要先了解一些半导体材料的基本性质。
1.物质的分类自然界有很多不同种类的物质。
这些物质按照导电性强弱来分类，大致可以分为三类：导体、半导体和绝缘体。
导体是很容易导电的物质，例如铜和铝等等；绝缘体是几乎不能导电的物质，比如塑料、橡胶、玻璃等；而半导体的导电能力是介于导体和绝缘体之间的这样一类物质。
常用的半导体材料有硅、锗等。
其中，硅是目前最常用的一种半导体材料。
2.半导体导电的特性半导体除了在导电能力方面与导体和绝缘体不同以外，它还具有不同于其他物质的特点。
例如：当半导体受到外界光和热的刺激时，其导电能力将发生显著的变化；在纯净的半导体中加入某种特定的微量杂质，其导电能力也会有显著的增加。
这些特点说明，半导体导电的机制一定和导体、绝缘体不同。
为了更好的理解这些特点，就必须了解半导体的结构。
3.半导体的内部结构在电子器件中，用得最多的半导体材料就是硅和锗，它们都是四价元素；半导体内部的原子具有严格的晶体结构，原子之间形成有序的排列，每个硅原子周围和四个相邻的硅原子以共价键相连接，形成共价键的这一对电子就称为“价电子”。
通常情况下，共价键对价电子的束缚能力很强，绝大多数价电子被束缚在共价键中而不能自由移动，所以半导体的导电性能较差。
在绝对零度下，纯净的半导体内部所有的价电子都被共价键所束缚，在半导体内部没有可以自由导电的带电粒子，所以此时半导体是没有导电能力的；在本征激发时，半导体才会具有导电能力。
下面，我们来学习什么是本征激发。
4.本征激发首先来学习几个概念。
（1）本征半导体：我们把结构完整、完全纯净的半导体晶体称为本征半导体。
（2）激发：半导体晶体内部共价键中的价电子由于获得足够的能量而挣脱掉共价键的束缚成为自由电子的过程称为“激发”。
（3）载流子：可以自由移动的带电粒子称为“载流子”。
