工程材料_金属的晶体结构与缺陷

• 层间结合力强，水分子不易进入层间，与水拌和体积不膨 胀，泥料可塑性差（黏土-水系统解释）。
• 层内力远远大于层间力，容易形成片状解理。
• ⑷ 蒙脱石结构
• 单元层间：范德华力，弱。 • [SiO4]4-中的Si4+被Al3+取代（
同晶取代）为平衡电价，吸 附低价正离子，易解吸，使 颗粒荷电，因此使陶瓷制品 因带某些离子具有放射性。 • 性质： • 加水体积膨胀，泥料可塑性 好。
因子看，A位离子越大， B位离子才能较大。
理想立方钙钛矿结构中离子的位置
§2.2 硅酸盐晶体结构
一、硅酸盐结构特点与分类 硅酸盐是数量极大的一类无机物。硅酸盐晶体可以 按硅（铝）氧骨干的形式分成岛状结构、组群状结 构、链状结构、层状结构和架状结构。它们都具有 下列结构特点： 1）结构中Si4+之间没有直接的键，而是通过O2-连接 起来的 2）结构是以硅氧四面体为结构的基础 3）每一个O2-只能连接2个硅氧四面体 4）硅氧四面体间只能共顶连接，而不能共棱和共面 连接
陶瓷材料如MgO,CaO, NiO,
CoO,MnO和PbO等都形成
该结构。岩盐型结构还是若干
复杂层状化合物结构的一部分。
根据鲍林静电价规则，
S=Z/n NaCl: 每一个Na+静电键强度是 1/6。正负离子的配位数相等， 都是6。因此键强度总和达到氯 离子的价电荷数(6x(1/6)=1) MgO: 阳离子Mg2+的静电键强 度是2/6 ,键强度总和等于氧离子 O2-的电价6x(2/6)=2
缺陷的含义：通常把晶体点阵结构中周期 性势场的畸变称为晶体的结构缺陷。 理想晶体：质点严格按照空间点阵排列。 实际晶体：存在着各种各样的结构的不完 整性。
晶体结构缺陷的类型

第三节 位错的基本概念
三、位错的运动
刃位错的攀移运动：刃型位错在垂直于滑移面方向上的运动。 刃位错发生攀移运动时相当于半原子面的伸长或缩短，通常把 半原子面缩短称为正攀移，反之为负攀移。 滑移时不涉及单个原子迁移，即扩散。刃型位错发生正攀 移将有原子多余，大部分是由于晶体中空位运动到位错线上的 结果，从而会造成空位的消失；而负攀移则需要外来原子，无 外来原子将在晶体中产生新的空位。空位的迁移速度随温度的 升高而加快，因此刃型位错的攀移一般发生在温度较高时；另 外，温度的变化将引起晶体的平衡空位浓度的变化，这种空位 的变化往往和刃位错的攀移相关。切应力对刃位错的攀移是无 效的，正应力的存在有助于攀移(压应力有助正攀移，拉应力 有助负攀移)，但对攀移的总体作用甚小。
第一节 材料的实际晶体结构
二、晶体中的缺陷概论
晶体缺陷按范围分类：
1. 点缺陷 在三维空间各方向上尺寸都很小，在原 子尺寸大小的晶体缺陷。
2. 线缺陷 在三维空间的一个方向上的尺寸很大(晶 粒数量级)，另外两个方向上的尺寸很小(原子尺 寸大小)的晶体缺陷。其具体形式就是晶体中的 位错Dislocation 。
说明：这是一个并不十分准确的定义方法。柏氏矢量的方向与位错线方向的定义有关，应该首 先定义位错线的方向，再依据位错线的方向来定柏氏回路的方向，再确定柏氏矢量的方 向。在专门的位错理论中还会纠正。
第三节 位错的基本概念
二、柏氏矢量
柏氏矢量与位错类型的关系：
刃型位错 柏氏矢量与位错线相互垂直。(依方向关系可 分正刃和负刃型位错) 螺型位错 柏氏矢量与位错线相互平行。(依方向关系可 分左螺和右螺型位错) 混合位错 柏氏矢量与位错线的夹角非0或90度。
过饱和空位 晶体中含点缺陷的数目明显超过平衡 值。如高温下停留平衡时晶体中存在一平衡空位， 快速冷却到一较低的温度，晶体中的空位来不及移 出晶体，就会造成晶体中的空位浓度超过这时的平 衡值。过饱和空位的存在是一非平衡状态，有恢复 到平衡态的热力学趋势，在动力学上要到达平衡态 还要一时间过程。

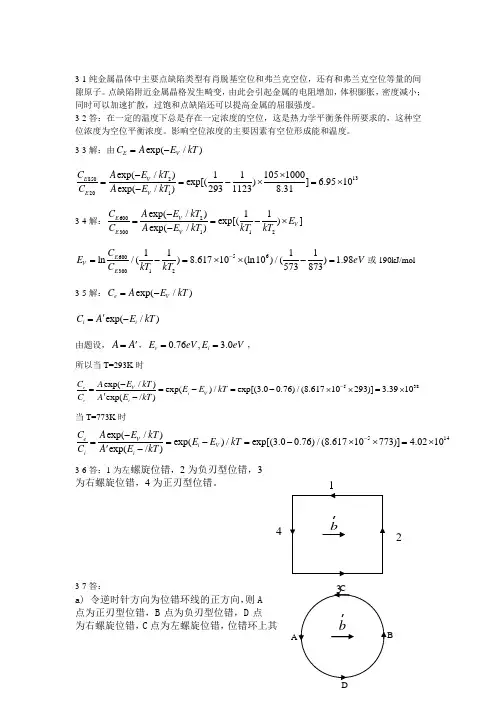

3-1纯金属晶体中主要点缺陷类型有肖脱基空位和弗兰克空位，还有和弗兰克空位等量的间隙原子。

点缺陷附近金属晶格发生畸变，由此会引起金属的电阻增加，体积膨胀，密度减小；同时可以加速扩散，过饱和点缺陷还可以提高金属的屈服强度。

3-2答：在一定的温度下总是存在一定浓度的空位，这是热力学平衡条件所要求的，这种空位浓度为空位平衡浓度。

影响空位浓度的主要因素有空位形成能和温度。

3-3解：由exp(/)E V C A E kT =-138502201exp(/)111051000exp[()] 6.9510exp(/)29311238.31E V E V C A E kT C A E kT -⨯==-⨯=⨯- 3-4解：6002300112exp(/)11exp[()]exp(/)E V V E V C A E kT E C A E kT kT kT -==-⨯- 56600300121111ln/()8.61710(ln10)/() 1.98573873E V E C E eV C kT kT -=-=⨯⨯-=或190kJ/mol 3-5解：exp(/)e V C A E kT =-exp(/)i i C A E kT '=-由题设，A A '=，0.76, 3.0v i E eV E eV ==， 所以当T=293K 时538exp(/)exp()/exp[(3.00.76)/(8.61710293)] 3.3910exp(/)e V i V i i C A E kT E E kT C A E kT --==-=-⨯⨯=⨯'-当T=773K 时514exp(/)exp()/exp[(3.00.76)/(8.61710773)] 4.0210exp(/)e V i V i i C A E kT E E kT C A E kT --==-=-⨯⨯=⨯'-3-6答：1为左螺旋位错，2为负刃型位错，3为右螺旋位错，4为正刃型位错。

均匀长大
树枝状长大
2-2
晶粒度
实际金属结晶后形成多晶体，晶粒的大小对力学性能影响很大。 晶粒细小金属强度、塑性、韧性好，且晶粒愈细小，性能愈好。
标准晶粒度共分八级， 一级最粗，八级最细。 通过100倍显微镜下的 晶粒大小与标准图对 照来评级。
2-2
• 影响晶粒度的因素
• （1）结晶过程中的形核速度N（形核率） • （2）长大速度G（长大率）
面心立方晶 格
912 °C α - Fe
体心立方晶 格
1600
温 度
1500 1400
1300
1200
1100
1000
900
800
700 600 500
1534℃ 1394℃
体心立方晶格
δ - Fe
γ - Fe
γ - Fe
912℃
纯铁的冷却曲线
α – Fe
体心立方晶 格
时间
由于纯铁具有同素异构转变的特性，因此，生产中才有可能通过 不同的热处理工艺来改变钢铁的组织和性能。
2-3
• 铁碳合金—碳钢+铸铁，是工业应用最广的合金。 含碳量为0.0218% ~2.11%的称钢 含碳量为 2.11%~ 6.69%的称铸铁。 Fe、C为组元，称为黑色金属。 Fe-C合金除Fe和C外，还含有少量Mn 、Si 、P 、 S 、 N 、O等元素，这些元素称为杂质。
2-3
• 铁和碳可形成一系列稳定化合物： Fe3C、 Fe2C、 FeC。 • 含碳量大于Fe3C成分（6.69%）时，合金太脆，已无实用价值。 • 实际所讨论的铁碳合金相图是Fe- Fe3C相图。
2-2
物质从液态到固态的转变过程称为凝固。 材料的凝固分为两种类型：
